哈雷发动机缸头维修夹持固定工装结构

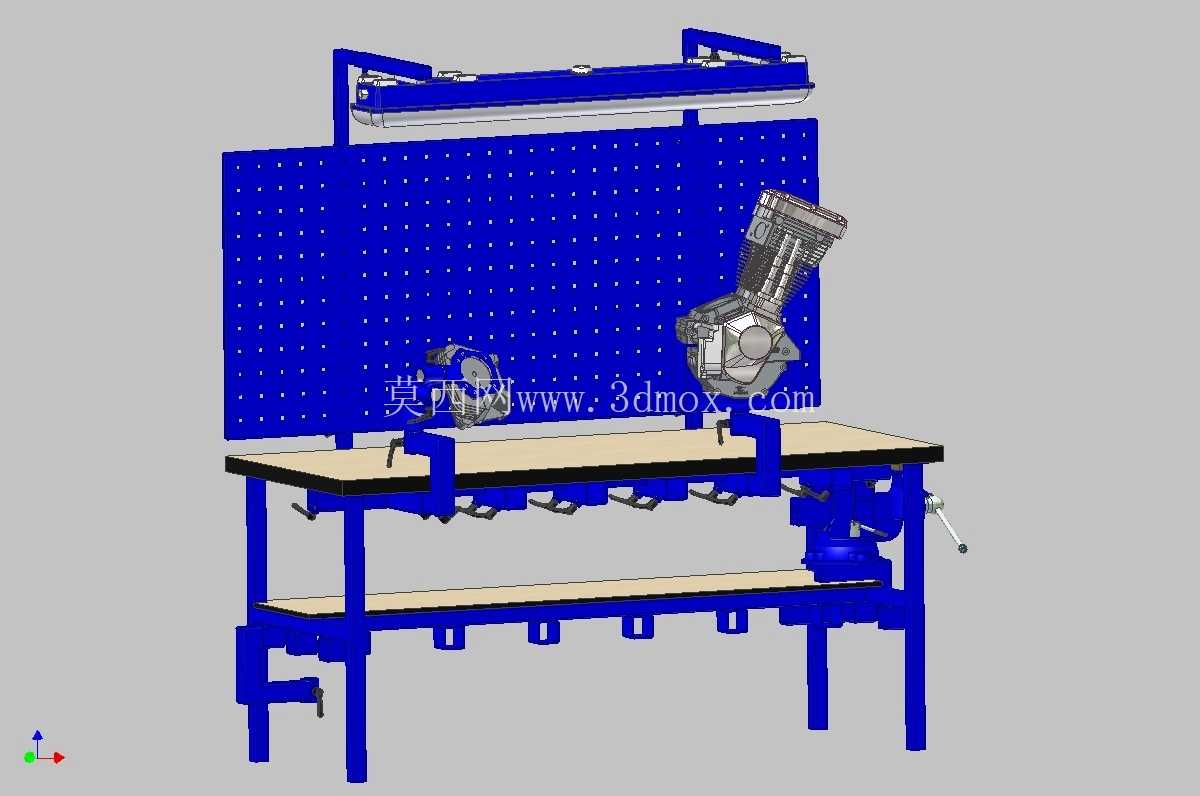

　　在大排量摩托车维修与改装作业场景中，V缸发动机的缸头拆装、气门研磨、密封面修复、散热片清洁等工序，始终存在工件定位难度大的痛点——哈雷系列发动机缸头本身带有密集的散热鳍片结构，外形不规则，常规台钳夹持极易压伤散热片，且无法调整作业角度，操作人员需要频繁变换体位来适配不同加工面，作业效率低且容易因夹持不稳造成工件磕碰损伤。这套固定装置正是针对这类特定作业需求开发的专用夹持工装，核心作用是在不损伤缸头外观与配合面的前提下，提供稳定的多自由度定位支撑，覆盖缸头维修全工序的装夹需求。

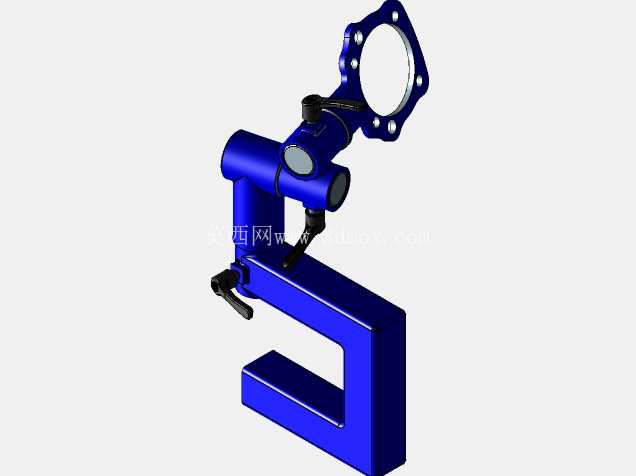

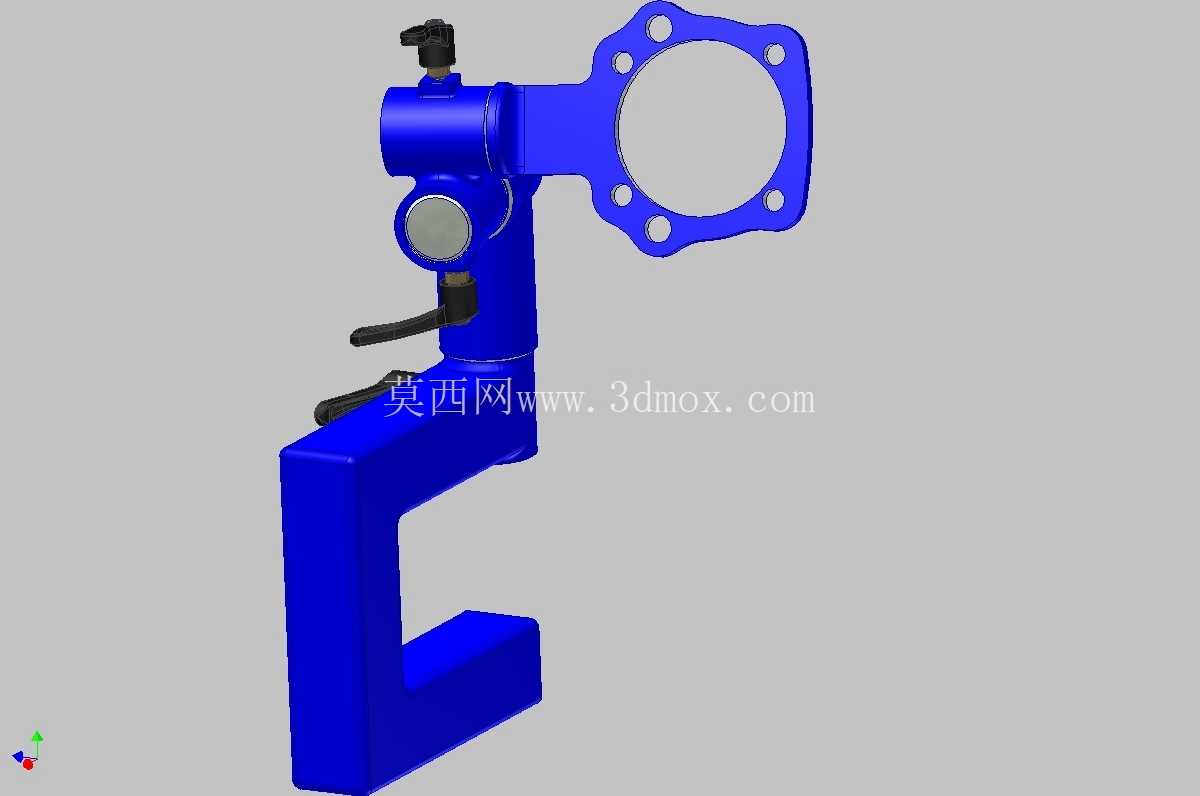

　　从结构设计逻辑来看，装置采用立柱式悬臂支撑结构，底部为厚重的块状安装基座，可通过T型螺栓直接固定在标准工作台的T型槽上，也可搭配压板固定在木质或钢板维修台面上，基座与立柱采用一体式刚性连接，避免夹持重载工件时出现晃动。悬臂部分设置了两组可锁紧的旋转关节，靠近基座的第一关节可实现水平方向360度回转，靠近夹持端的第二关节可实现俯仰方向-90度到+90度的角度调整，每个关节都配备了加长手柄的偏心锁紧机构，操作人员无需额外工具，扳动手柄即可快速锁止调整后的角度，锁止后可承受最大50N·m的作业扭矩，满足气门拆装、螺栓紧固等工序的受力要求。

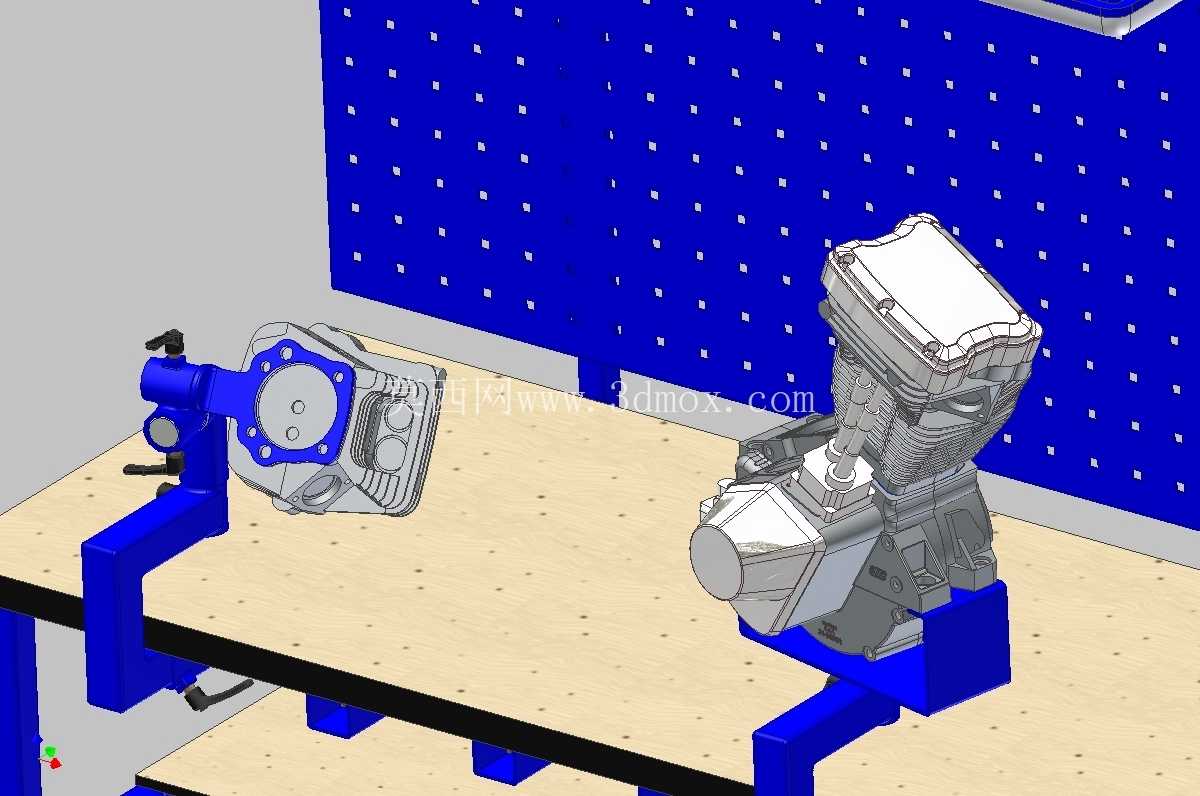

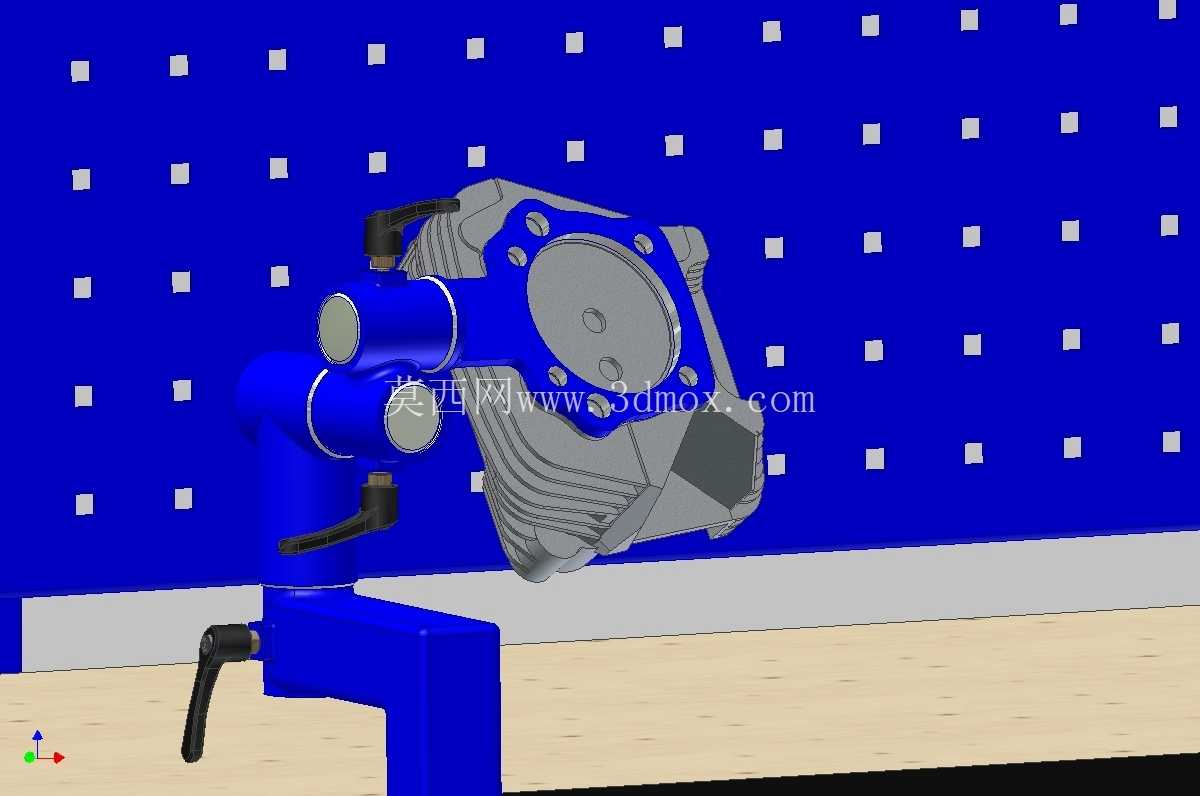

　　夹持端采用仿形定位设计，与缸头安装结合面的定位销孔完全匹配，通过三个均布的螺栓孔实现缸头与夹持座的刚性连接，完全避开缸头外侧的散热鳍片结构，装夹过程中不会对外观面造成任何挤压损伤；夹持座与悬臂末端采用快拆式连接结构，可根据不同型号哈雷缸头的安装孔位更换适配的夹持座，无需调整整个工装的基座与悬臂部分，拓展了工装的适用范围。从安装边界尺寸来看，装置总高度在锁止状态下为420mm，悬臂最大伸出长度为280mm，基座安装孔位间距为150mm，适配市面上绝大多数维修工作台的安装尺寸；当悬臂调整至水平最大伸出位置时，整体重心仍落在基座支撑范围内，不会出现倾覆风险。

　　在实际使用过程中，操作人员先将缸头通过螺栓固定在夹持座上，再根据当前作业的工序需求调整悬臂的回转角度与俯仰角度，比如进行气门拆卸作业时，可将缸头燃烧室面调整至水平朝上位置，方便取出气门弹簧与气门；进行缸头密封面铣削修复时，可将结合面调整至与刀具进给方向平行的角度，保证加工精度；进行散热片清洁与外观修复作业时，可任意回转角度，无需反复拆卸工件。整套结构的受力路径经过优化，作业过程中产生的敲击、扭转力会通过悬臂、立柱直接传导至工作台基座，不会在关节位置形成应力集中，长期使用也不会出现关节松动、定位偏移的问题。相较于通用型台钳或者简易的螺栓固定支架，这套专用固定装置的定位精度更高，装夹速度更快，且完全规避了工件外观损伤的风险，在摩托车维修车间、定制改装工坊的实际作业中，可大幅降低操作人员的劳动强度，提升缸头维修工序的作业效率与成品合格率，尤其适合高频次开展哈雷系列大排量摩托发动机维保作业的场景使用。
