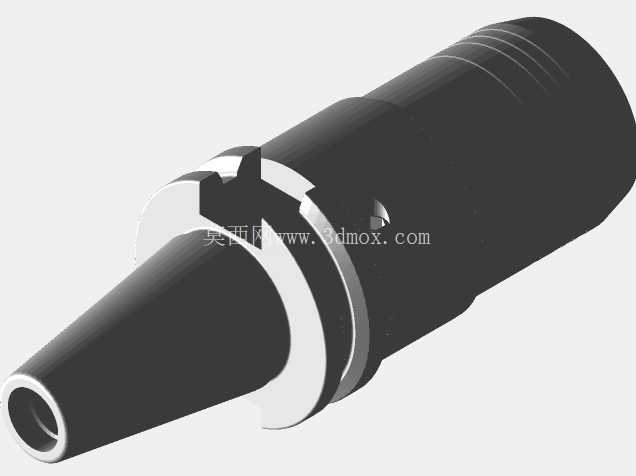

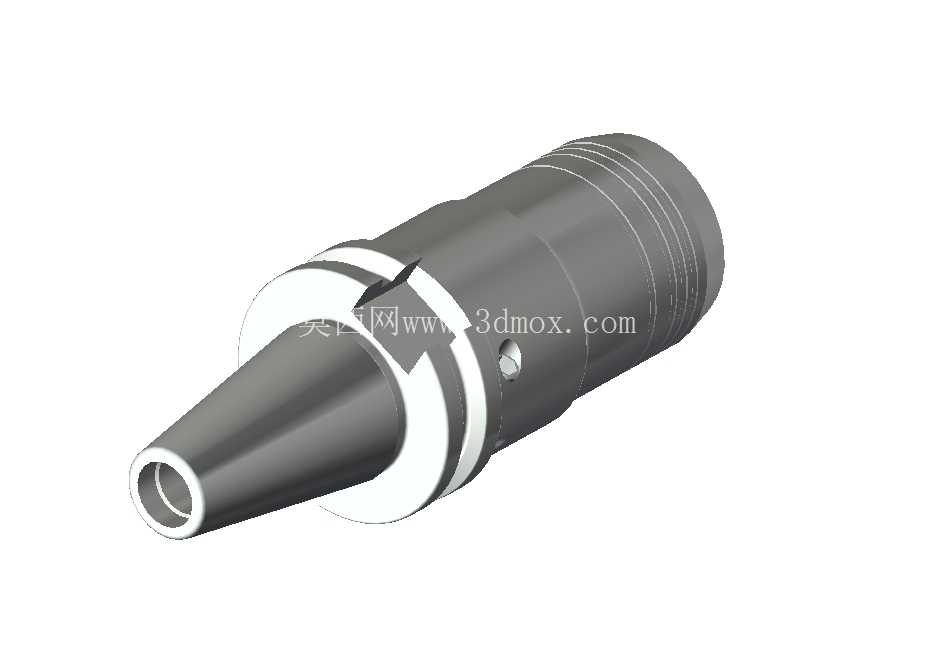

DIN69871标准30号液压刀柄20X90规格结构

这款锥柄液压刀柄是加工中心主轴与切削刀具之间的核心连接部件，主要适配符合DIN69871标准的30号锥度主轴，在精密铣削、钻孔、铰孔等金属切削工序中承担刀具夹持、扭矩传递的核心作用。从实际加工场景来看，这类液压刀柄多用于对夹持精度、动平衡表现有较高要求的精加工工序，比如铝合金壳体的精密铣边、模具钢型腔的精修、小孔径高精度铰孔作业，相比普通弹簧夹头刀柄，它的夹持同轴度可以控制在0.003mm以内，能有效减少高速加工时的刀具径向跳动，延长硬质合金刀具的使用寿命，同时提升被加工工件的表面光洁度与尺寸一致性。

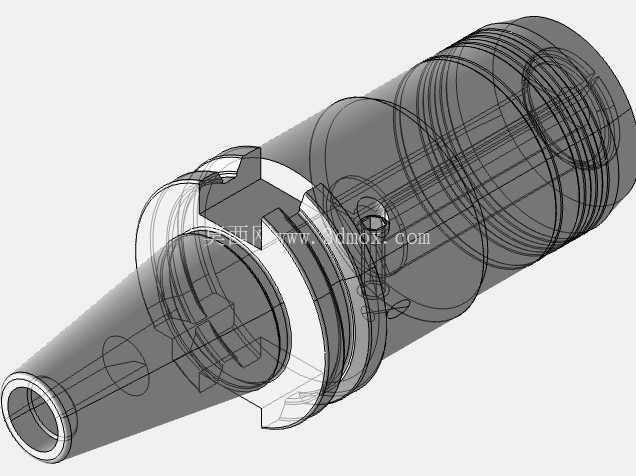

从结构设计逻辑来看，这款刀柄采用了经典的液压膨胀夹持原理，主体部分分为锥柄定位段、液压腔主体段、刀具装夹段三个核心部分。锥柄段严格遵循DIN69871-30的标准尺寸参数，锥度为7:24，锥面的表面粗糙度、形位公差都经过严格控制，装入主轴后能实现与主轴锥孔的紧密贴合，保证定位精度与连接刚性，锥柄尾部预留了拉丁安装的内螺纹结构，配合主轴内部的拉刀机构可以实现刀柄的拉紧固定，避免高速旋转时刀柄出现松动窜动。中间的液压腔主体段内部设计有封闭的液压油腔，外部设置有加压锁紧结构，操作时只需使用标准扭矩扳手拧紧加压螺钉，即可推动内部活塞压缩液压油，让装夹段的薄壁内孔均匀向内收缩，实现对刀具柄部的全方位抱紧，这种夹持方式不需要额外的夹头、螺母等配件，装夹操作便捷，且夹持力均匀分布在刀具柄部的整个接触圆周上，不会出现局部应力集中导致的刀具柄部损伤，也能有效抑制加工过程中的刀具振动。

刀具装夹段的内孔直径为20mm，适配柄径20mm的直柄切削刀具，装夹深度经过优化设计，既保证足够的夹持长度来传递切削扭矩，又避免过长的装夹段导致刀具悬伸过长影响刚性。刀柄整体的有效悬伸长度为90mm，这个尺寸设计兼顾了加工深度需求与刚性表现，在加工带有一定深度的型腔、台阶孔时，可以避免刀柄主体与工件、夹具发生干涉，同时足够的本体刚性可以承受大进给切削时的切削力，减少刀柄变形带来的让刀问题。刀柄外圆部分设计有多个环形槽结构，一方面可以减轻刀柄整体重量，优化高速旋转时的动平衡表现，另一方面这些环形槽也可以作为安装动平衡调整块的定位基准，方便用户根据实际加工转速需求对刀柄进行动平衡校正，适配最高15000转以上的高速加工场景。

从安装边界来看，这款刀柄装入DIN69871-30主轴后，锥柄端面与主轴端面的贴合间隙控制在0.002mm以内，拉紧后不会出现锥面贴合不良导致的精度损失；刀具装夹时，直柄刀具的插入深度需要达到内孔标注的最小装夹深度线，避免夹持长度不足导致加工时刀具打滑飞出；加压锁紧时的扭矩需要严格控制在产品标注的额定扭矩范围内，扭矩过大会导致内部液压腔过载损坏，扭矩过小则会导致夹持力不足，无法可靠传递切削扭矩。在实际使用过程中，这类液压刀柄需要定期检查内孔的清洁度，避免切屑、杂质进入内孔导致装夹精度下降，同时要避免使用带有伤痕、毛刺的刀具柄部，防止刮伤刀柄内孔的薄壁结构，影响液压密封性能。相比热缩刀柄，它不需要额外的加热设备，装夹刀具的等待时间更短，操作门槛更低；相比强力铣夹头刀柄，它的夹持精度更高，动平衡表现更好，更适合高速精加工场景，在3C零部件加工、精密模具制造、通用机械零件精加工等领域都有广泛的应用。
