可转位数控镗削加工刀具结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1153975
  • 可转位数控镗削加工刀具结构设计
  • 可转位数控镗削加工刀具结构设计
  • 可转位数控镗削加工刀具结构设计

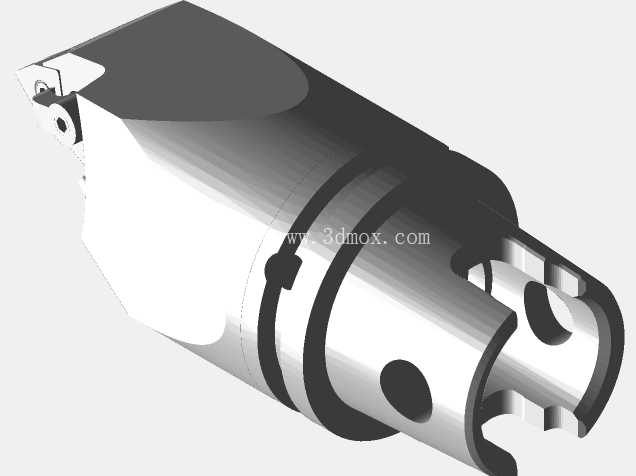

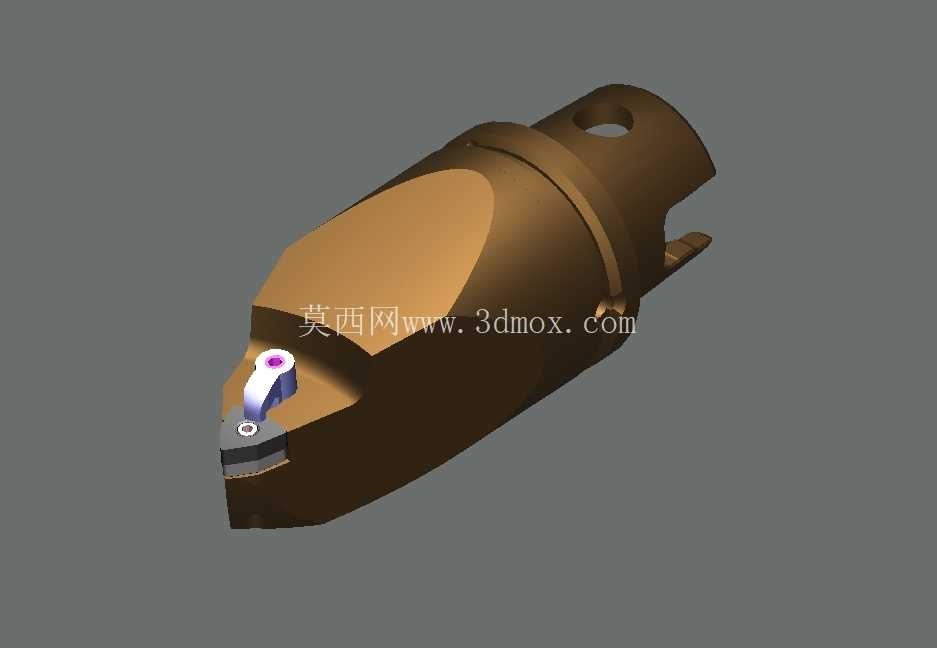

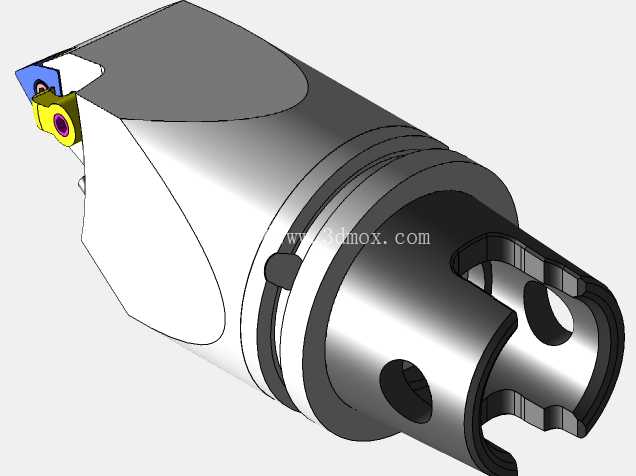

  这款镗削刀具主要应用于数控镗床、加工中心的内孔精加工工序,在箱体类零件、液压阀块、发动机缸体的精密孔系加工场景中十分常见,能够完成IT6-IT7级精度的内孔尺寸加工,保障孔壁粗糙度达到Ra1.6以内的工艺要求。刀具主体采用合金钢整体调质处理,表面做了硬化涂层,在连续切削工况下能保持足够的刚性,减少切削震颤带来的孔壁振纹问题。刀体前端的可转位刀片座设计为偏心夹紧结构,刀片更换时无需重新对刀,仅需松开锁紧螺钉转动刀片至新的切削刃即可继续加工,大幅缩短了产线换刀辅助时间,适配批量零件加工的快换需求。

  刀体尾部采用标准莫氏锥柄连接结构,锥面贴合精度控制在0.002mm以内,能够直接适配市面上主流的镗床主轴、加工中心刀柄接口,安装时仅需清理锥面油污后推入锁紧即可,无需额外制作连接过渡件。从安装边界来看,刀体最大外圆直径适配63mm直径的内孔粗镗、半精镗加工,刀体总长控制在标准刀库容纳尺寸范围内,不会出现加工中心自动换刀时的干涉问题;刀体侧面设计有贯通的冷却水孔,切削时高压切削液可直接喷射到刀片切削刃区域,及时带走切削热量并冲离切屑,避免切屑刮伤已加工内孔表面。

  设计过程中优先考虑了切削受力的分布,刀片安装座的位置相对刀体中心做了偏心量优化,在径向走刀调节时,进给方向的受力能够直接传递到刀体主体结构上,避免夹紧部位承受额外切削力矩导致刀片移位。刀体上部的吊装孔设计兼顾了人工装拆和自动上下料的需求,大规格刀具安装时可通过吊装孔辅助对位,减少人工装拆的劳动强度。刀片压紧结构采用了压板式与螺钉锁紧结合的双重固定方式,在断续切削工况下,比如加工带有键槽、油孔的内孔时,刀片不会因为冲击载荷出现位移或崩飞的情况,保障加工过程的安全性。刀体的排屑槽做了大圆弧过渡设计,镗削产生的带状切屑能够沿着槽体顺利排出孔外,不会在孔内堆积造成闷刀、挤伤孔壁的问题。

  在实际选型应用中,这款刀具可适配硬质合金涂层刀片、金属陶瓷刀片等多种标准可转位刀片,针对不同加工材质——比如45号钢、铝合金、铸铁件——仅需更换对应材质的刀片即可完成加工,无需更换整个刀体,降低了车间的刀具库存成本。刀体的径向微调机构采用细牙螺纹传动,调节精度可达0.01mm每格,操作人员在机床上即可完成孔径尺寸的微调,无需将刀具拆下对刀,能够有效补偿刀具磨损带来的尺寸偏差,保障批量加工的尺寸一致性。从结构强度仿真结果来看,刀体在最大切削参数下的变形量控制在0.005mm以内,完全满足精加工的刚性要求,不会因为让刀导致内孔出现锥度、喇叭口等形位公差问题。
