带轴孔安装式精密斜齿传动轮结构

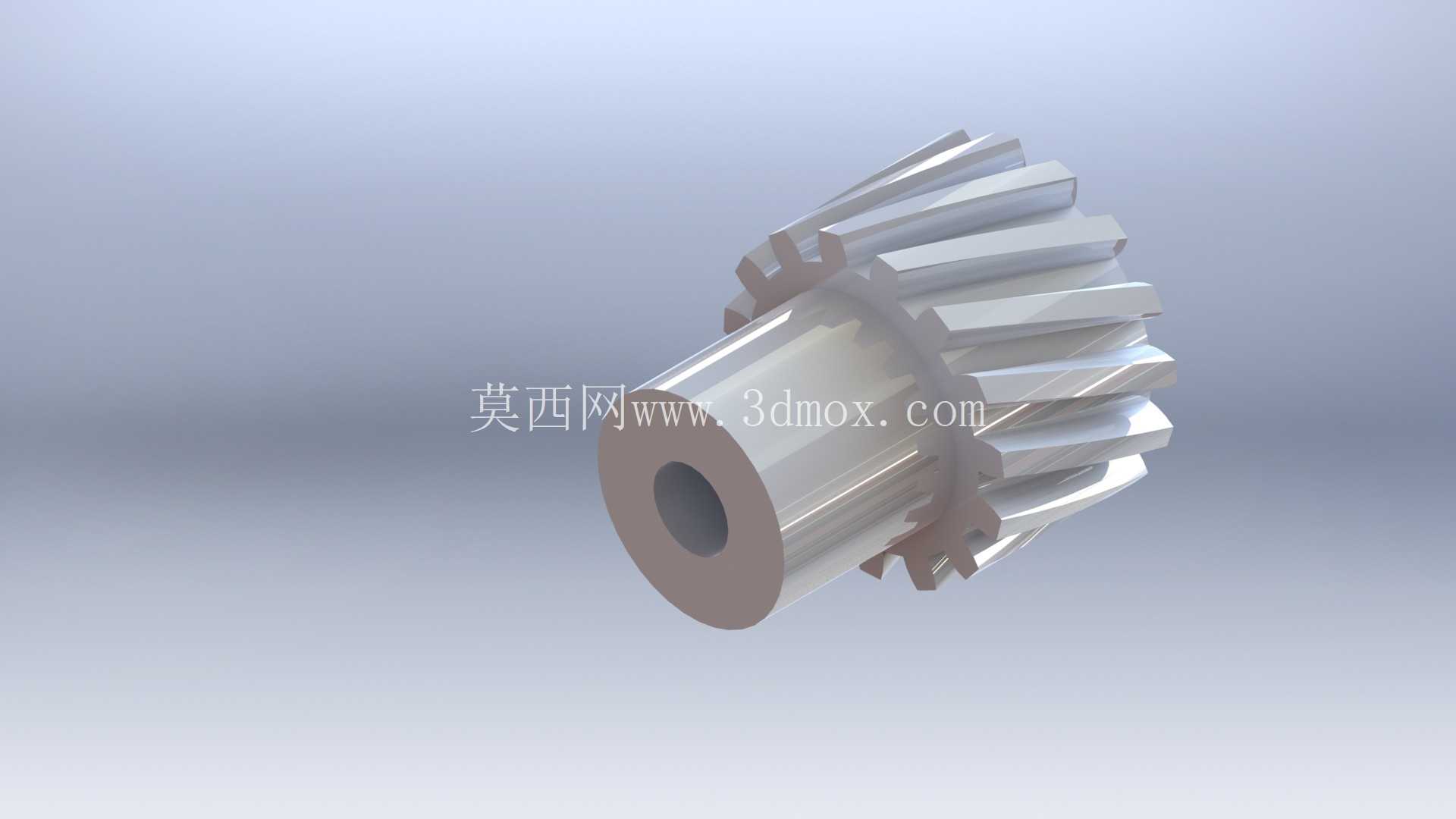

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮的应用覆盖了从通用输送设备、小型动力头到精密传动模组的多个细分领域，和直齿轮相比，斜齿的啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿面啮合，再逐步脱离啮合，不会出现直齿轮传动时整齿突然啮入啮出带来的冲击、振动与运行噪音，尤其适合中高速、对传动平稳性有要求的动力传递工位。这款斜齿轮采用中心通孔的轴装式结构，中心孔为光滑圆柱孔设计，安装时可直接穿入对应直径的传动轴，通过轴肩定位配合键连接或者顶丝锁紧的方式完成周向与轴向固定，不需要额外设计复杂的轮毂连接结构，能有效压缩传动组件的轴向安装空间，适合布局紧凑的小型传动箱、动力输出单元使用。从结构设计逻辑来看，这款斜齿轮的轮齿采用标准渐开线齿形，齿向带有固定螺旋角，啮合过程中重合度远高于同参数直齿轮，多齿同时参与啮合的状态能有效分散单齿承受的载荷，同等模数、齿数条件下，斜齿轮的承载能力比直齿轮高出30%以上，能承受更大的扭矩输入，同时齿面的滑动磨损更均匀，长期运行的齿面疲劳寿命更长。齿轮的轮毂部分做了等直径延伸设计，轮毂长度略大于齿宽，安装时轮毂端面可以和轴上的定位挡圈、轴承内圈端面直接贴合，不需要额外加装调整垫片来控制轴向间隙，装配时的尺寸链计算更简单，能减少装配环节的调整工作量。

　　齿顶部分做了微小的倒角处理，既可以避免安装过程中齿顶锐边磕碰产生毛刺影响啮合精度，也能减少轮齿啮入时的边缘挤压应力，避免齿顶崩边的早期失效问题。在实际选型应用时，需要注意匹配对应螺旋角的配对斜齿轮，保证啮合时的齿面接触斑点沿齿长方向分布均匀，避免出现偏载导致的局部齿面过度磨损；中心孔的尺寸公差建议选用H7级精度，和传动轴的配合间隙控制在合理范围，既方便装配，也不会因为间隙过大导致运行时出现偏心振动。这类斜齿轮常被用在小型减速机的输入级、自动化设备的动力输送辊传动、包装机械的牵引辊传动等工位，这些场景往往对传动噪音控制有较高要求，斜齿轮的平稳啮合特性可以有效降低设备运行时的传动噪音，改善车间的作业环境。

　　建模过程中，轮齿的螺旋角参数需要和配对齿轮保持一致，齿向误差控制在合理公差范围内，否则装配后会出现齿面接触不良、传动卡滞的问题；齿根部分做了标准的圆角过渡，避免应力集中，在承受冲击载荷时不会出现齿根断裂的问题。齿轮的两端端面都做了平面度要求，安装时和轴上定位件的贴合面贴合度不低于80%，避免锁紧后齿轮出现偏斜，导致轮齿啮合时出现一端接触一端悬空的偏载状态。从安装边界来看，这款齿轮的最大外径为齿顶圆直径，安装时需要保证齿顶圆和周边的箱体壁、相邻传动件之间留有不小于模数0.2倍的安全间隙，避免运行过程中出现运动干涉；齿宽方向的安装空间需要预留出轮毂的安装长度，同时留出0.5-1mm的轴向窜动间隙，避免运行过程中热胀冷缩导致齿轮被卡死。

　　在传动润滑方面，这款斜齿轮既可以采用油浴润滑，也可以适配脂润滑的低速传动场景，齿面的粗糙度达到Ra1.6以下，能有效减少润滑脂的流失，形成稳定的润滑油膜，降低齿面的磨损速度。和同规格的直齿轮相比，这款斜齿轮在运行时的轴向力是需要在结构设计时考虑的因素，安装配对轴承时需要选用能承受一定轴向力的深沟球轴承或者角接触轴承，抵消斜齿啮合产生的轴向分力，避免轴系出现轴向窜动，影响传动精度。在小型输送线的动力传动单元中，这类斜齿轮组成的斜齿传动组，可以在不增加传动箱体积的前提下，传递更大的输出扭矩，同时运行噪音比直齿轮组低10分贝以上，适合用在对噪音控制有要求的办公周边自动化设备、食品包装生产线等场景。建模时轮齿的渐开线齿形通过参数化生成，保证齿形精度符合通用传动齿轮的公差要求，不需要二次修形就能满足常规中低速传动的使用需求，轮毂和轮齿的连接部分做了等强度过渡，没有截面突变，减少了应力集中点，提升了齿轮整体的抗冲击能力。
