部落艺术风格雕花装饰握柄结构设计

这款带部落艺术雕花的握柄构件，最初是为文创类手持器具做的配套结构方案，在做结构拆解前先梳理了实际落地的应用边界：这类构件常适配于高端工艺笔、定制收藏级手杖、手工皮具配套工具握段、小众户外装备的握持段，核心要兼顾握持手感与装饰属性，不能为了雕花牺牲握持的防滑性与结构强度。

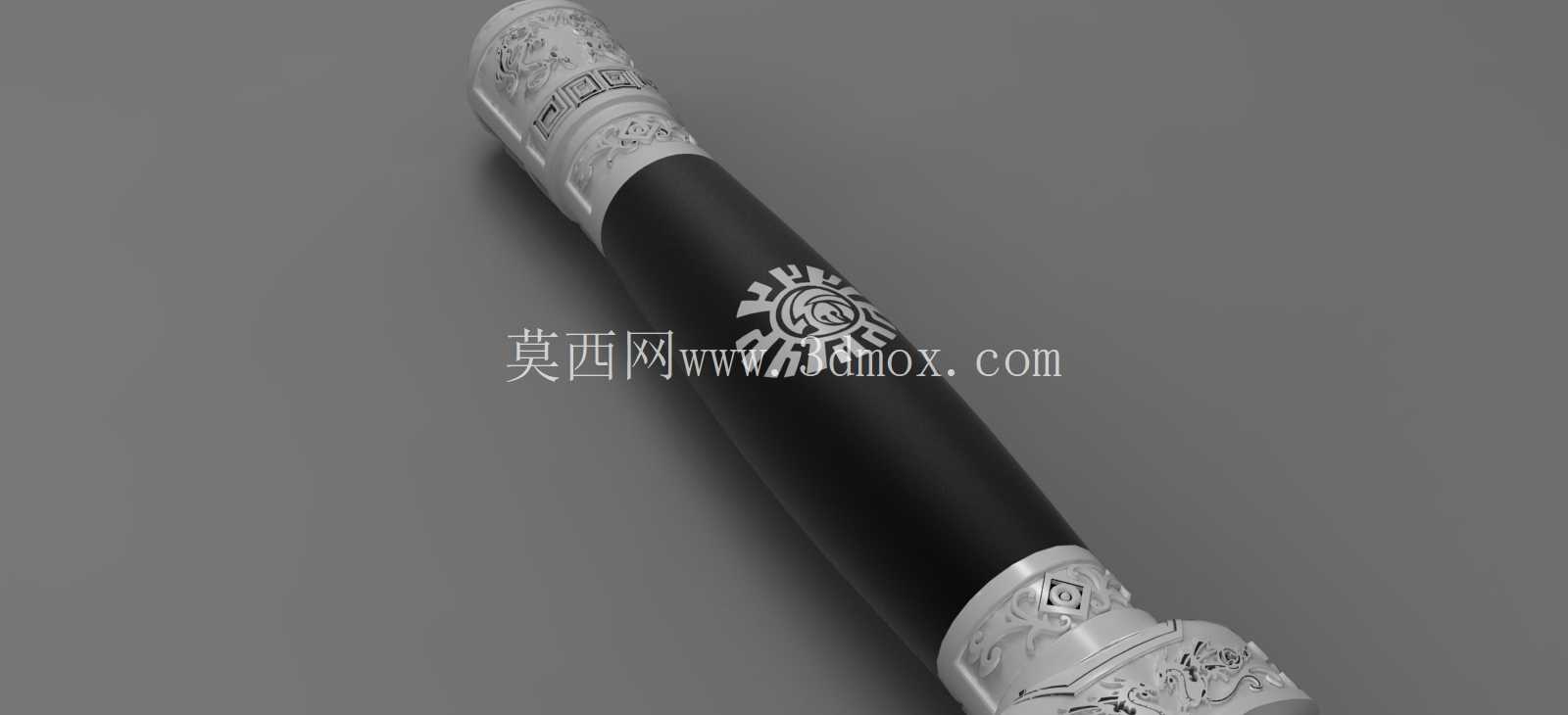

从结构设计逻辑来看，整体采用三段式拼接架构，中间主体握持段做哑光防滑处理，表面的部落图腾采用浅浮雕下沉式设计，凸起高度控制在0.3mm以内，既保证图腾纹理的视觉辨识度，又不会在握持时产生硌手的异物感，日常握持时手掌与握柄的接触面积能保持在85%以上，长时间握持也不会因为纹理凸起产生压痕。两端的金属装饰段采用对称式雕花布局，靠近握持段的位置做了15度的过渡倒角，避免金属边缘与握持段衔接处出现锐边，装配时采用过盈配合加厌氧胶固定的方式，拼接缝隙控制在0.05mm以内，不会出现积灰、松动的问题。

设计过程中优先考虑了实际使用的受力场景：握柄整体的抗扭强度要达到12N·m，满足日常使用时的扭转受力需求，两端的金属饰件内部做了中空减重结构，整体重量控制在45g以内，不会因为金属占比过高导致整体头重脚轻。表面处理上，中间握持段采用类肤磨砂质感，摩擦系数控制在0.45左右，即使手部有少量汗液也不会出现打滑的情况；两端金属饰件的雕花缝隙做了圆角过渡处理，没有清洁死角，日常擦拭就能清理掉缝隙里的灰尘，不会因为雕花结构复杂增加后期维护难度。

安装边界方面，握柄总长度控制在120mm，最大外径16mm，两端的连接接口采用标准M8内螺纹设计，能适配绝大多数同规格的杆类配件，不需要额外做转接结构就能直接装配。做三维建模时，特意把雕花特征做了参数化关联，如果需要调整握柄的直径或者长度，只需要修改基础参数就能同步更新雕花的布局比例，不需要重新绘制纹理，能大幅缩短同系列不同规格产品的设计周期。

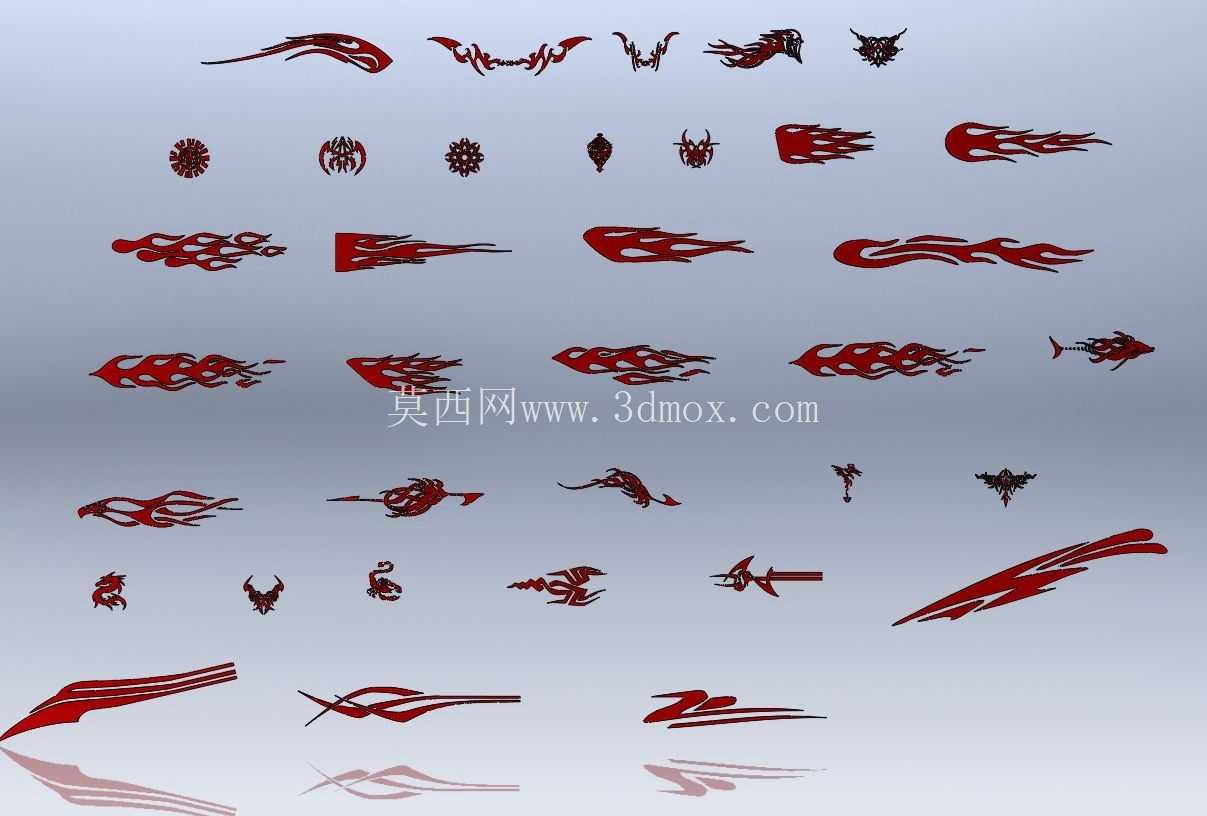

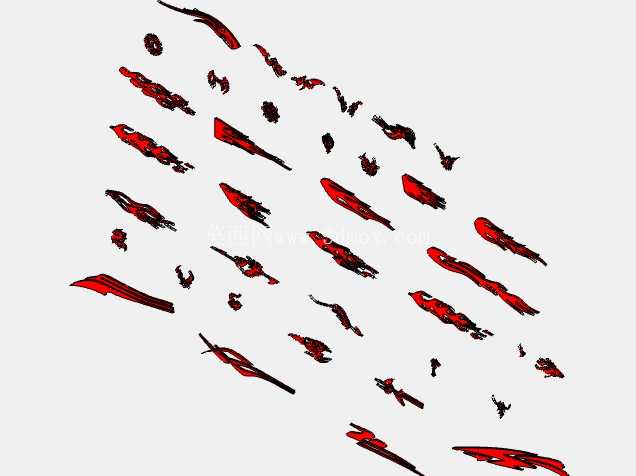

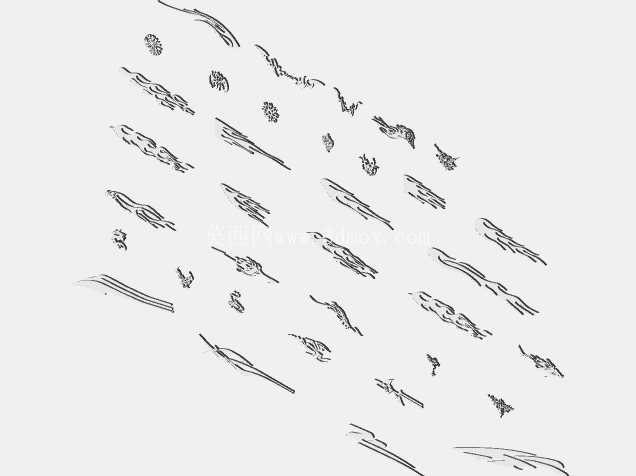

从实际应用场景拓展来看，这套结构方案除了适配手持类文创产品，还可以调整尺寸后用作小型装饰摆件的支撑柱、定制家具的拉手构件，只需要调整两端的连接接口形式，就能适配不同的安装需求。建模时把包裹特征和剪切特征做了独立的特征树分组，后续如果要更换图腾样式，只需要替换对应的草图特征就能快速生成新的纹理方案，不需要重构整体模型，对于做系列化文创产品开发的结构设计师来说，能减少大量重复建模的工作量。

在做结构校验时，特意针对握持时的受力点做了有限元分析，在最容易出现应力集中的金属饰件与握持段衔接位置，做了0.8mm的加厚处理，保证1.5米高度自由跌落时不会出现衔接处断裂的情况。表面的图腾纹理没有做尖锐棱角，所有纹理边缘都做了R0.2的圆角处理，既提升了触摸的质感，也避免了日常使用时纹理边缘刮蹭衣物或者皮肤的问题。
