法兰连接三通式穆凯什阀结构设计

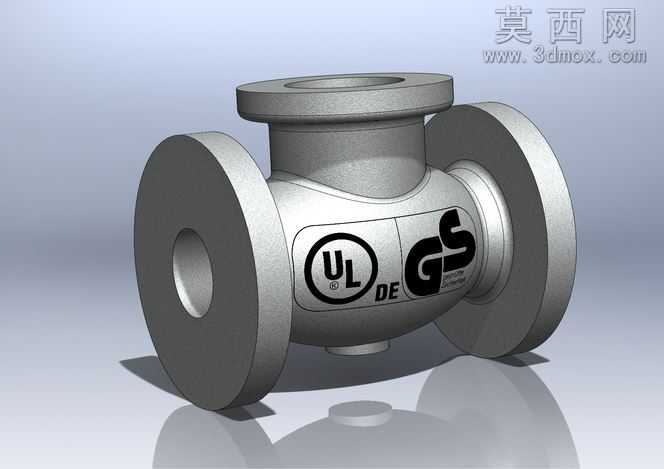

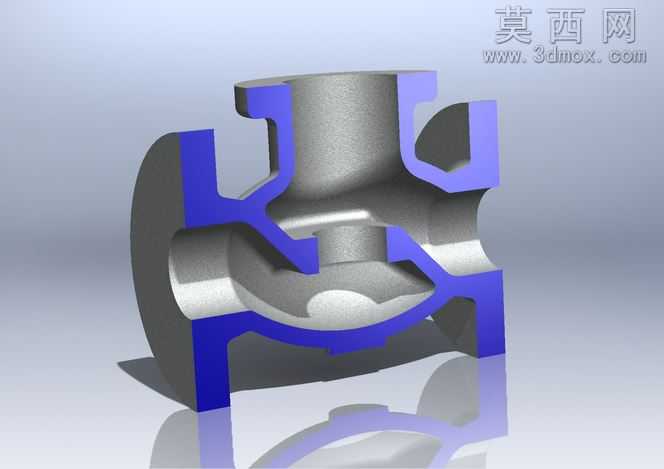

本作品为法兰连接式三通穆凯什阀的三维数字化设计成果，建模阶段依托参数化三维设计逻辑完成全结构搭建，首先梳理阀门的核心功能定位：作为流体管路系统中的三通换向控制部件，需同时满足三个管路接口的连通、截断与流向切换需求，因此建模从核心流道腔体开始构建，先绘制腔体的截面轮廓草图，通过旋转、拉伸等基础特征生成阀体的主体空腔结构，确保流道内壁过渡平滑无突兀折角，减少流体输送过程中的阻力损失与湍流扰动。随后完成三个法兰连接端的结构设计，每个法兰端严格匹配通用法兰的尺寸规范，绘制均匀分布的螺栓孔位、法兰密封面的凸台结构，保证阀门与外接管路安装时的同轴度与密封性能，法兰与阀体主体的衔接位置做了圆弧过渡处理，避免应力集中导致的结构强度不足问题。在阀体外部细节处理上，添加了产品认证标识的浮雕特征，通过包覆、拉伸切除与凸台组合的方式还原标识的凹凸质感，同时对阀体的外表面做了等壁厚处理，在保证整体结构承压能力的前提下，尽可能控制阀体的整体重量，降低生产制造的材料成本。渲染阶段采用金属材质表现阀体的铸造金属质感，调整材质的粗糙度、反射率参数模拟铸钢件的哑光金属表面效果，场景中添加柔和的环境光与定向补光，突出阀体的结构轮廓与曲面过渡，地面添加反射效果增强模型的真实感与立体感，同时通过阴影效果强化模型的空间层次。设计过程中充分考虑了阀门的实际装配需求，所有部件的配合尺寸都预留了合理的公差间隙，阀体的壁厚、法兰厚度等参数都参考通用工业阀门的设计标准进行校核，确保模型不仅具备外观展示效果，同时可直接用于后续的工程图导出、结构仿真分析、生产加工参考等场景，三通式的结构设计可同时对接三条管路，相比普通两通阀门能够减少管路系统中的连接件数量，降低管路泄漏的风险点，适用于多种流体输送工况下的流向控制需求。
