1-13mm梯度孔径扇形钻头收纳支架

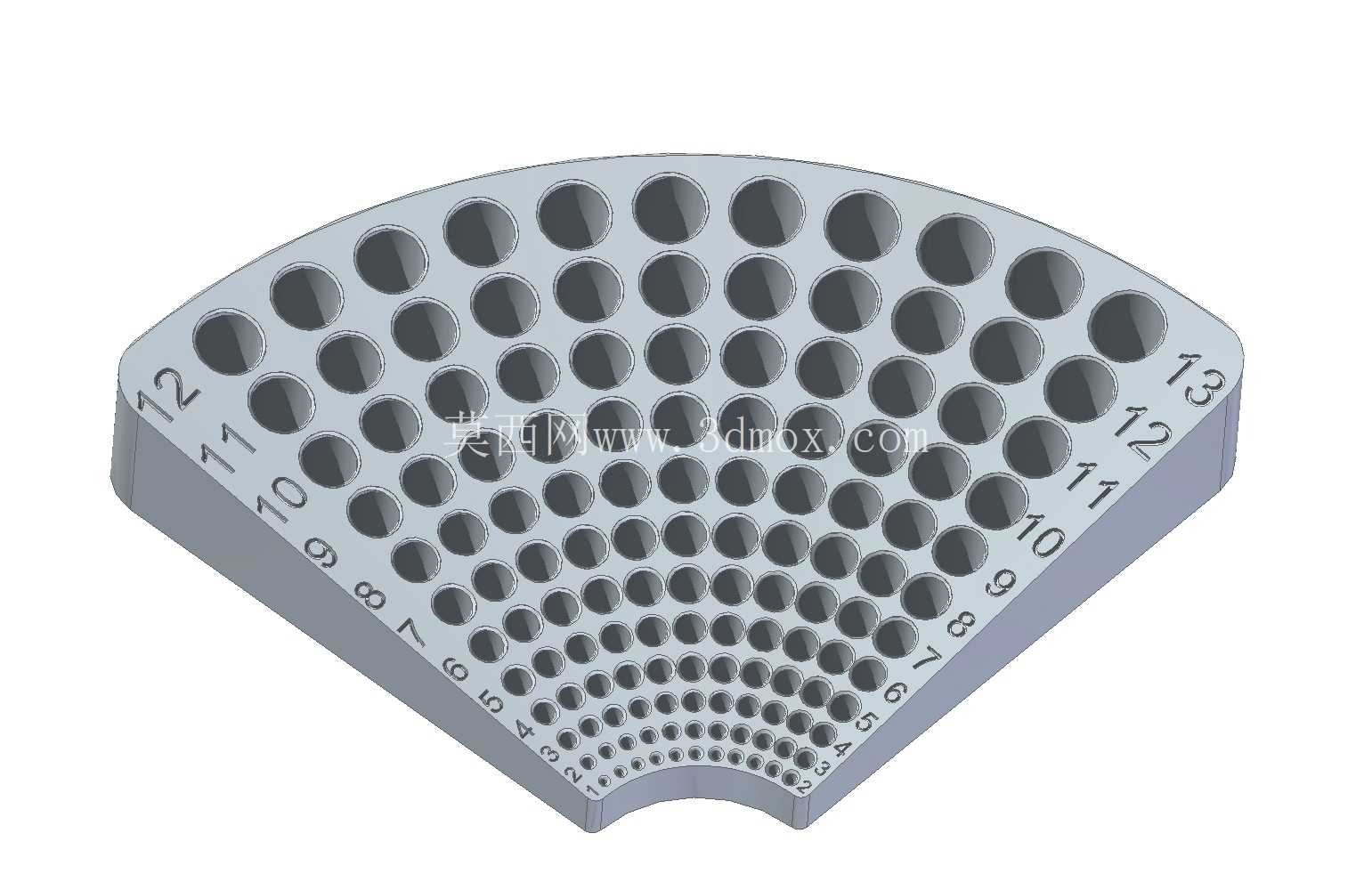

　　在机械加工、模具修配、钳工实训以及小型维修工坊的日常作业场景里，钻头作为钻孔工序的核心消耗刀具，往往存在规格零散、取用查找耗时、随意堆放易磕碰刃口的普遍痛点，这款扇形排布的钻头收纳支架，正是针对小规格直柄钻头的工位收纳需求做的定向结构设计。从实际使用逻辑出发，支架采用扇面展开的布局，完全贴合操作台面的取放动线——操作人员坐在工位台前，扇面的弧形边缘正对人体操作范围，无需探身或者大幅度挪动支架，就能覆盖所有孔径的存放位，相比传统矩形排布的钻头架，扇面结构消除了后排孔位的视线遮挡，找对应规格钻头时扫一眼就能定位，不用反复翻找核对。

　　支架的孔径覆盖1mm到13mm的直柄钻头规格，孔位按照直径从内到外、从小到大呈放射状梯度排布，每个孔位旁都蚀刻有对应的直径数值，刻度精度到0.1mm间隔，哪怕是规格差异极小的钻头，也能快速匹配到对应的存放孔，不会出现大钻头塞小孔、小钻头放孔位晃动掉落的问题。从结构设计细节来看，每个存放孔都做了足够的深度设计，能保证钻头插入后重心稳定，不会因为支架轻微晃动就歪倒脱落，孔口边缘做了微小的倒角处理，既能避免钻头插入时刮伤刃口，也能减少孔口长期使用后的磨损变形，延长支架的整体使用寿命。支架整体采用一体化成型结构，没有拼接缝隙，日常清理切屑、擦拭油污的时候非常方便，不会在拼接缝隙里残留金属碎屑或者切削液污垢。

　　外形尺寸上，扇面的两个直边长度适配常规工位的台面边角位置，不会占用过多的操作空间，厚度控制在既能保证结构刚性、又不会过度耗材的合理区间，放置在台面上时底部平整，自重足够保证日常取放钻头时不会移位，不需要额外做螺栓固定，随时可以根据工位调整挪动位置。在实际生产场景中，这类支架除了用于加工工位的钻头临时收纳，也可以放在刀具库房做小规格钻头的分类存储，相比抽屉式的刀具盒，开放式的扇面结构能让所有库存钻头的规格一目了然，盘点刀具库存的时候不用逐个翻找抽屉，大幅提升刀具管理的效率。

　　设计时也充分考虑了3D打印制作的可行性，整体结构没有悬空的复杂支撑结构，打印时不需要额外添加大量支撑，成型后表面质量好，各个孔位的尺寸精度容易保证，不管是车间自行打印制作适配自身常用钻头规格的定制款，还是批量生产作为工位配套器具，都有很好的落地性。另外，孔位的排布密度经过反复优化，在保证相邻孔位之间壁厚足够、不会出现孔壁破裂的前提下，尽可能多的排布了常用规格的存放位，覆盖了日常钻孔作业中90%以上的小规格直柄钻头使用需求，不会出现常用规格没位置放、冷门规格占空间的问题。支架的扇形边缘做了圆弧过渡，没有尖锐的棱角，日常操作时不会刮伤操作人员的手部，也不会刮碰到台面上的其他量具、工件，符合工位器具的安全设计要求。对于经常需要切换不同钻孔规格的加工场景来说，这款支架能把换刀找钻头的时间压缩到最短，也能有效避免钻头随意堆放导致的刃口磕碰损坏，降低刀具的非正常损耗，长期使用下来能减少不少刀具成本的浪费。
