卡莱SAE规格六角螺丝刀套筒收纳托盘

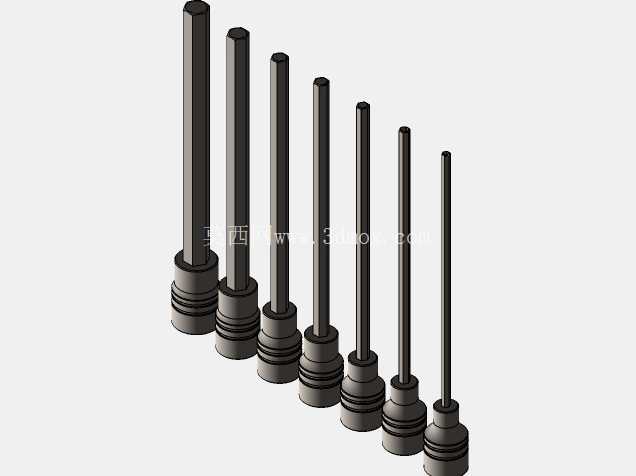

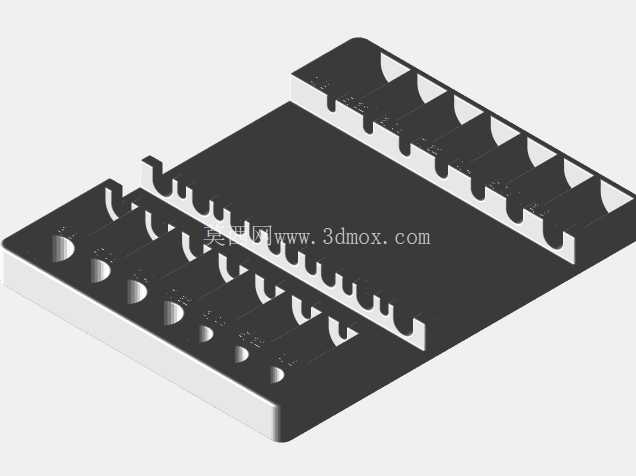

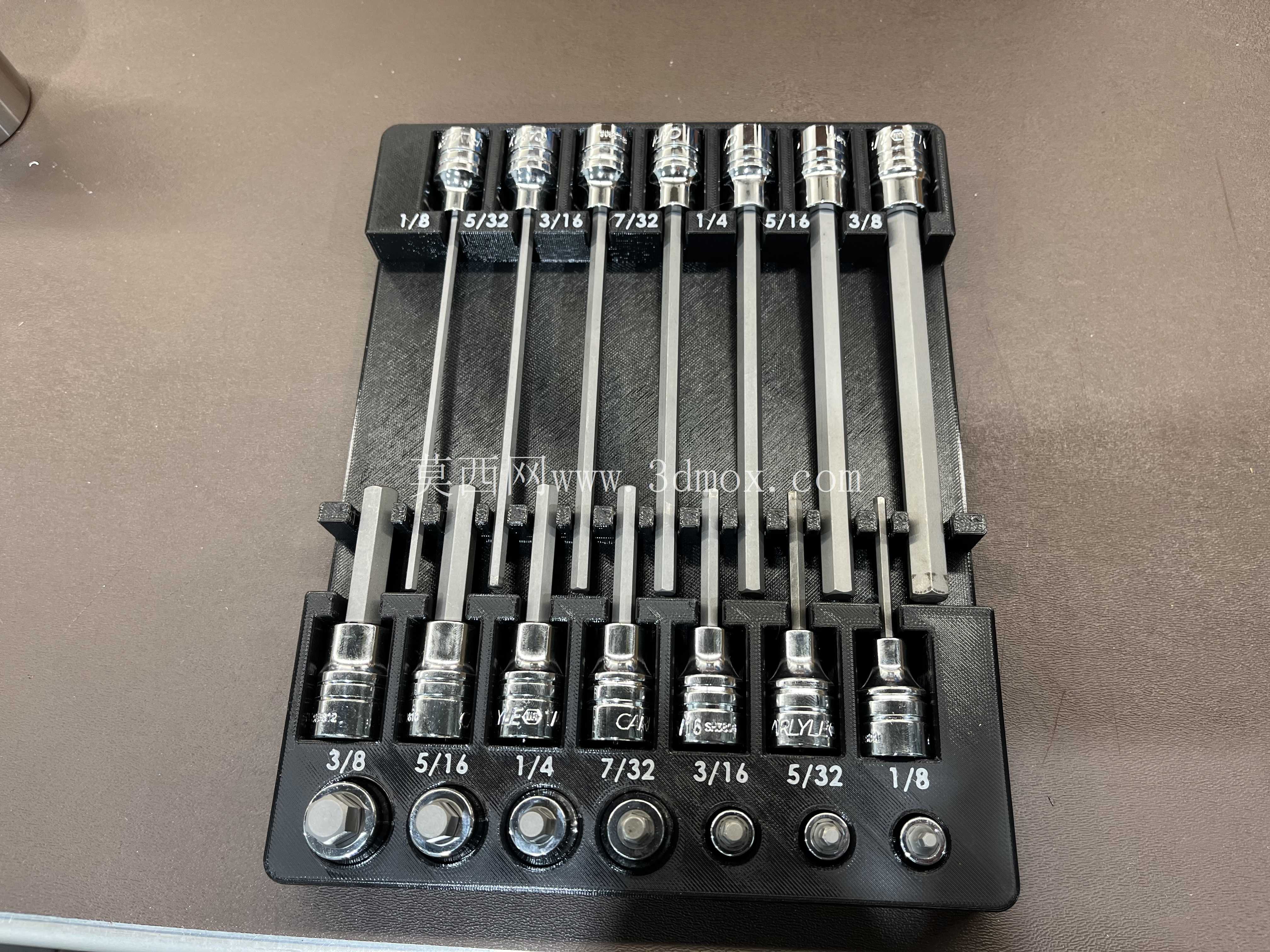

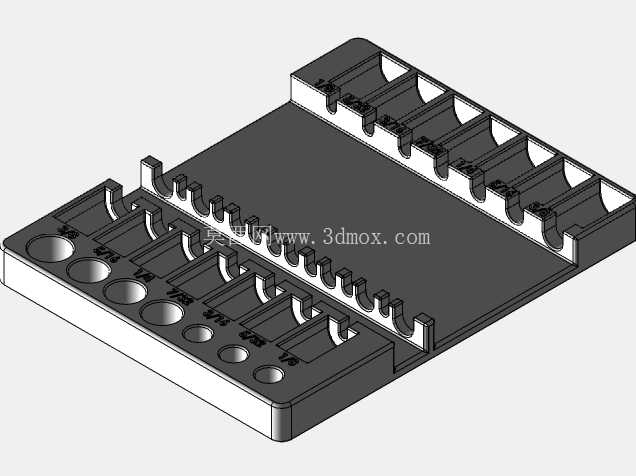

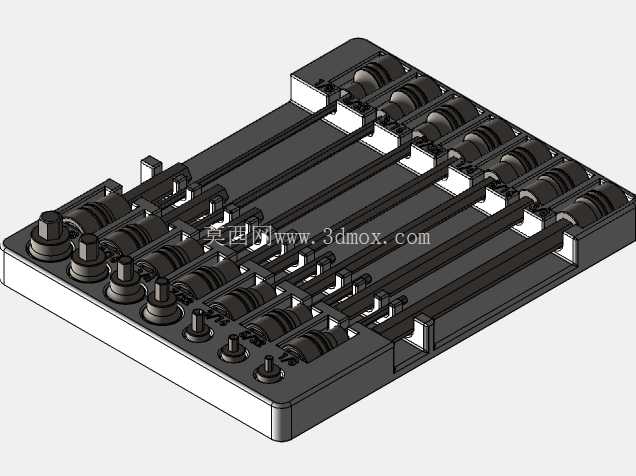

　　在机加工车间、设备维保站点、个人改装工坊这类高频使用手动紧固工具的场景里，六角螺丝刀套筒的收纳一直是容易被忽略却直接影响作业效率的环节——零散放置的套筒不仅会在取用的时候浪费翻找时间，长杆型的六角批头还容易因为磕碰导致驱动端变形、批头棱角磨损，直接缩短工具使用寿命，这款适配Carlyle SAE规格六角螺丝刀套件的收纳托盘，正是针对这类英制规格长杆六角套筒的收纳痛点做的结构设计。整个托盘采用一体化的卡槽式布局，上下两排分别对应不同长度的六角套筒：上排排布的是长杆型六角批头套筒，单根批头的插入槽做了阶梯式限位，槽体深度刚好匹配长杆的杆身长度，插入后批头的驱动端不会接触槽底，避免长期放置导致驱动端磕碰变形，每个槽位上方直接刻印对应SAE规格标识，从1/8到3/8的英制尺寸依次排布，作业时无需反复核对套筒上的钢印，视线扫过就能快速拿到对应规格的工具。

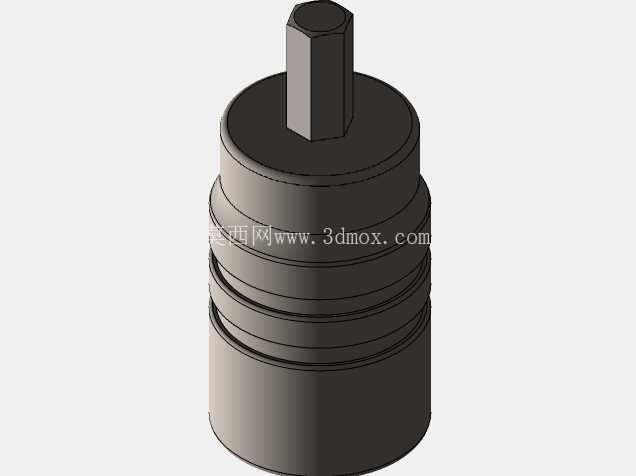

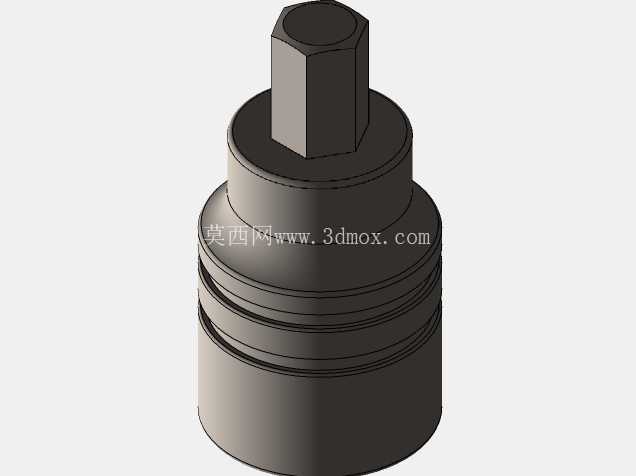

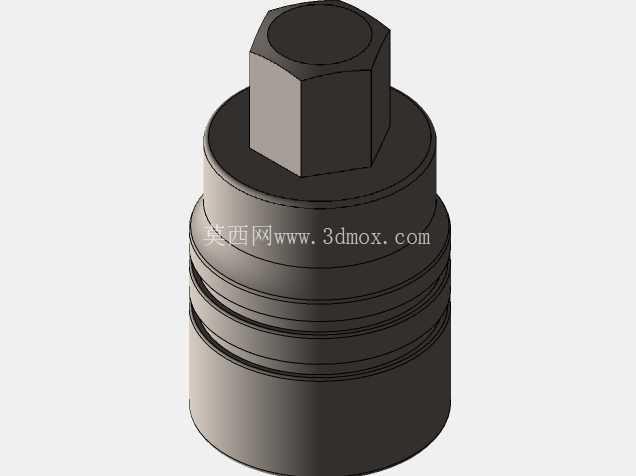

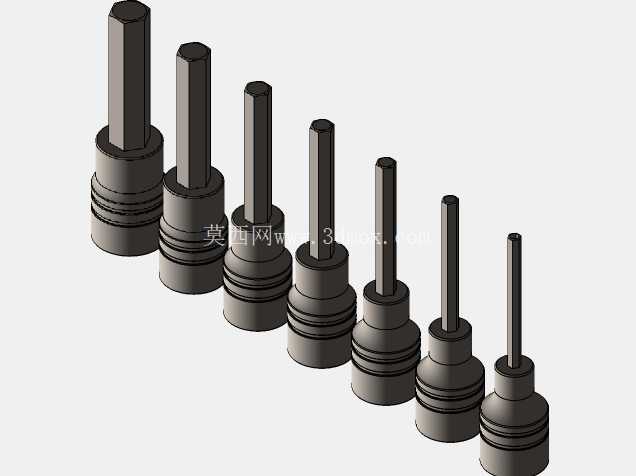

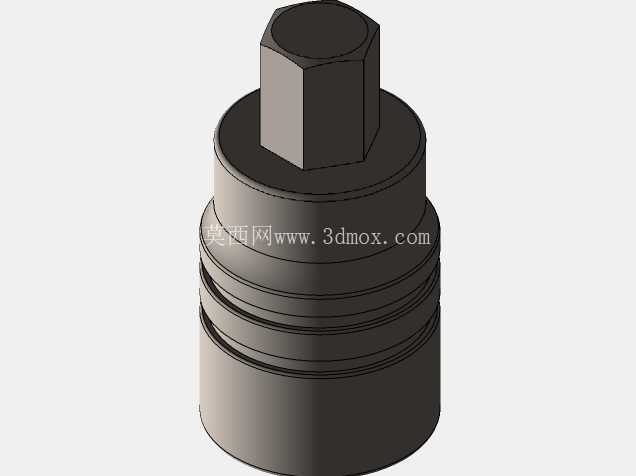

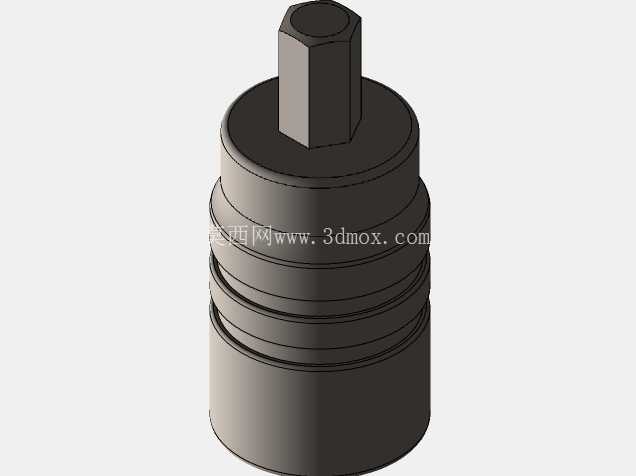

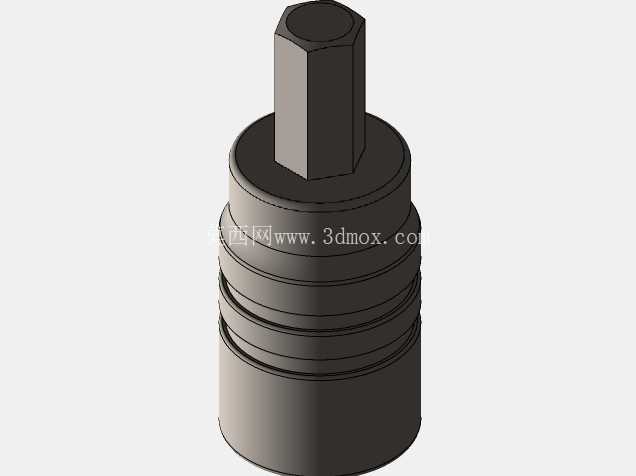

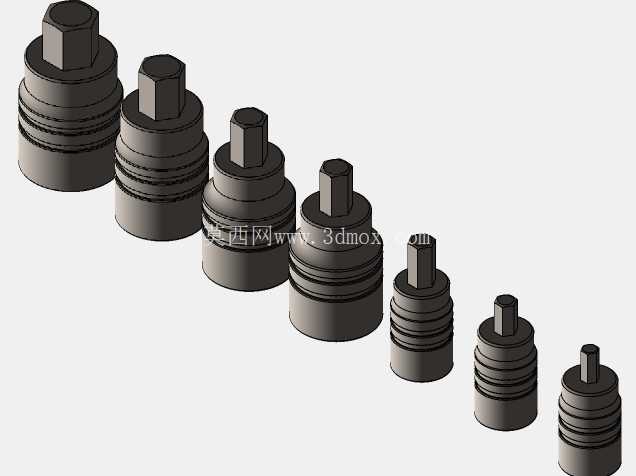

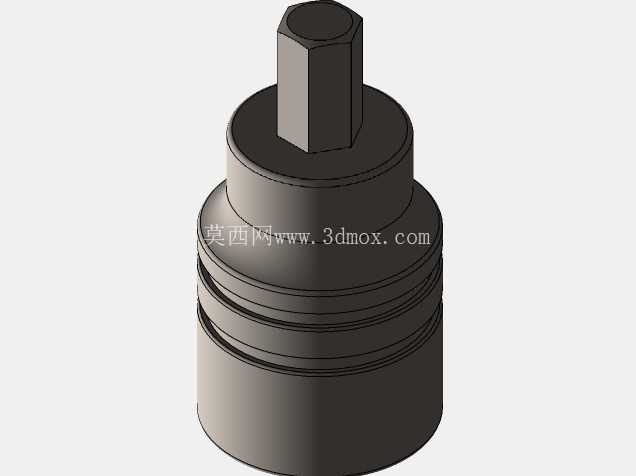

　　下排对应短款六角套筒，槽位深度刚好卡住套筒的驱动方颈位置，套筒放入后不会左右晃动，取出时只需捏住套筒头部向上提拉即可，不会出现卡滞过紧难以取出的问题；托盘最下方的一排小圆槽，是专门预留的磁性吸附座位置，嵌入强磁块后可以吸附零散的小规格螺丝、垫圈这类紧固件，作业时不用单独准备零件盒，随手就能取放小零件，减少小零件掉落遗失的概率。从安装边界来看，整个托盘的外形尺寸适配常规工具车抽屉的内部分格，宽度和深度刚好可以放入标准三层工具车的上层抽屉，不需要额外对抽屉做裁切改造，直接平放即可，托盘底部做了0.8mm深度的防滑胶条嵌入槽，贴上防滑胶条后放在抽屉里不会因为抽屉推拉产生滑移，避免槽位错位。

　　设计过程中对每个套筒的外形做了实测取数，没有直接套用厂商公开的毛坯尺寸，因为实际量产的工具会存在合理的尺寸公差，每个卡槽的单边预留了0.2mm的间隙，既不会因为间隙过大导致套筒在槽内晃动产生异响，也不会因为间隙过小导致套筒卡入后难以取出，长杆批头的槽位还做了导向倒角，插入时不需要精准对准槽口，顺着倒角就能滑入正确位置，哪怕是戴劳保手套操作也能轻松完成归位。托盘的壁厚做了均匀化处理，整体壁厚控制在2.5mm，既保证了整体结构强度，长期受压不会出现槽位开裂的问题，也不会因为壁厚过大浪费打印材料，相邻槽位之间的筋条宽度统一为1.8mm，拿取套筒时手指有足够的操作空间，不会被相邻槽位的筋条卡住指节。

　　实际使用场景中，这类收纳托盘不仅可以放在工具车抽屉里，也可以通过底部的磁吸块直接吸附在设备机柜侧壁、维修工作台的金属立面，在高空设备维保作业时，不用反复弯腰到工具车里拿取套筒，抬手就能从固定在立面的托盘里取到对应规格的工具，大幅减少无效动作耗时。针对长杆六角套筒容易滚落的问题，上排的长杆槽位做了15度的倾斜角度，套筒放入后重心靠向槽内，哪怕托盘受到轻微的碰撞震动，长杆套筒也不会从槽位里滑出掉落，避免高空作业时工具坠落的安全隐患。每个规格的槽位排布顺序遵循常用规格优先的原则，把日常维保中使用频率最高的3/16、1/4规格槽位放在托盘中间的黄金操作区，拿取时手臂不需要大幅伸展就能拿到，使用频率较低的大规格和极小规格槽位放在两侧，符合人工机效的操作逻辑。托盘的边角位置做了R3的圆角处理，没有尖锐的直角边，拿取移动托盘的时候不会划伤手部，也不会刮花工具车抽屉的漆面。
