银色蝴蝶型金属合页结构设计

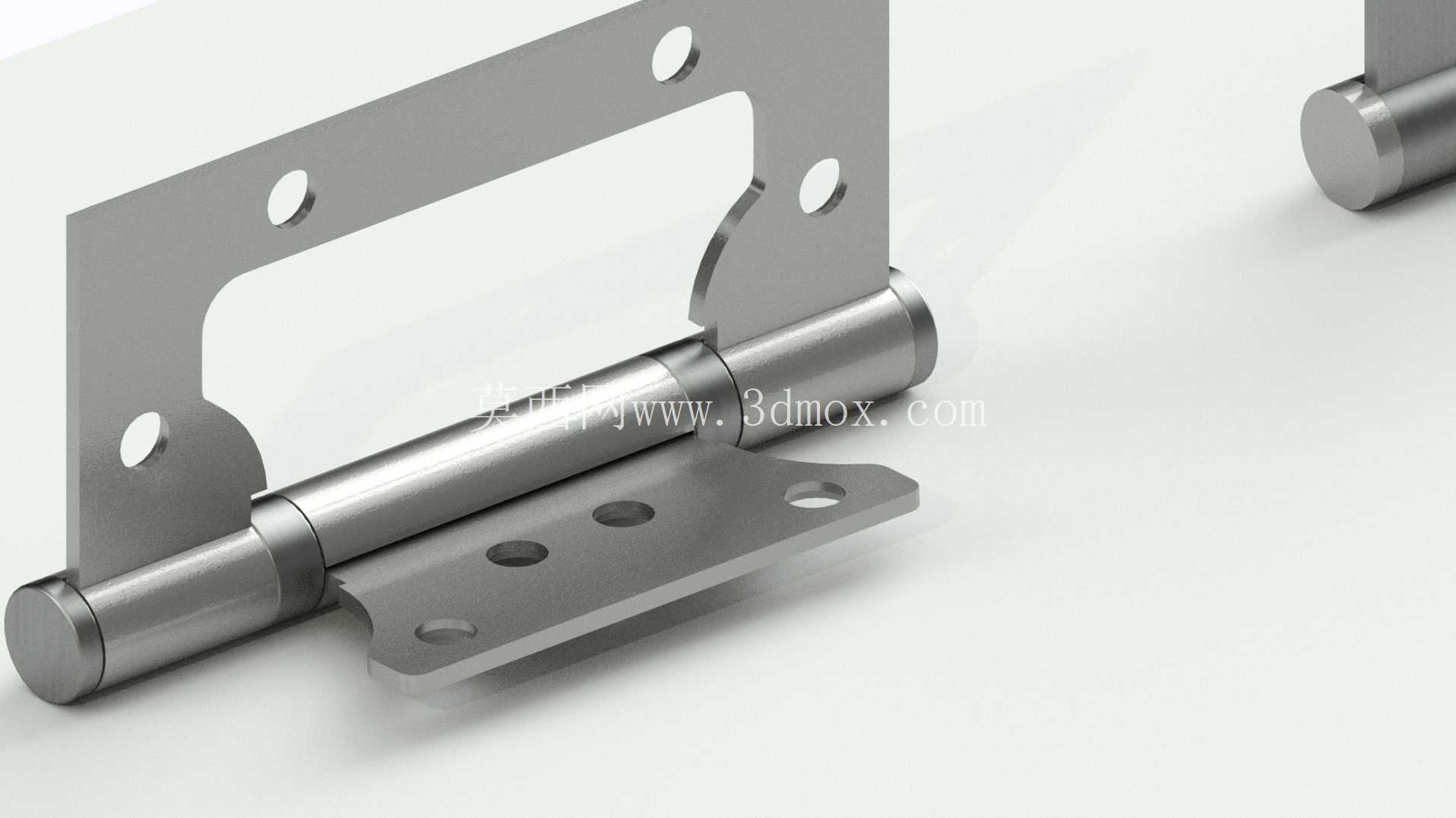

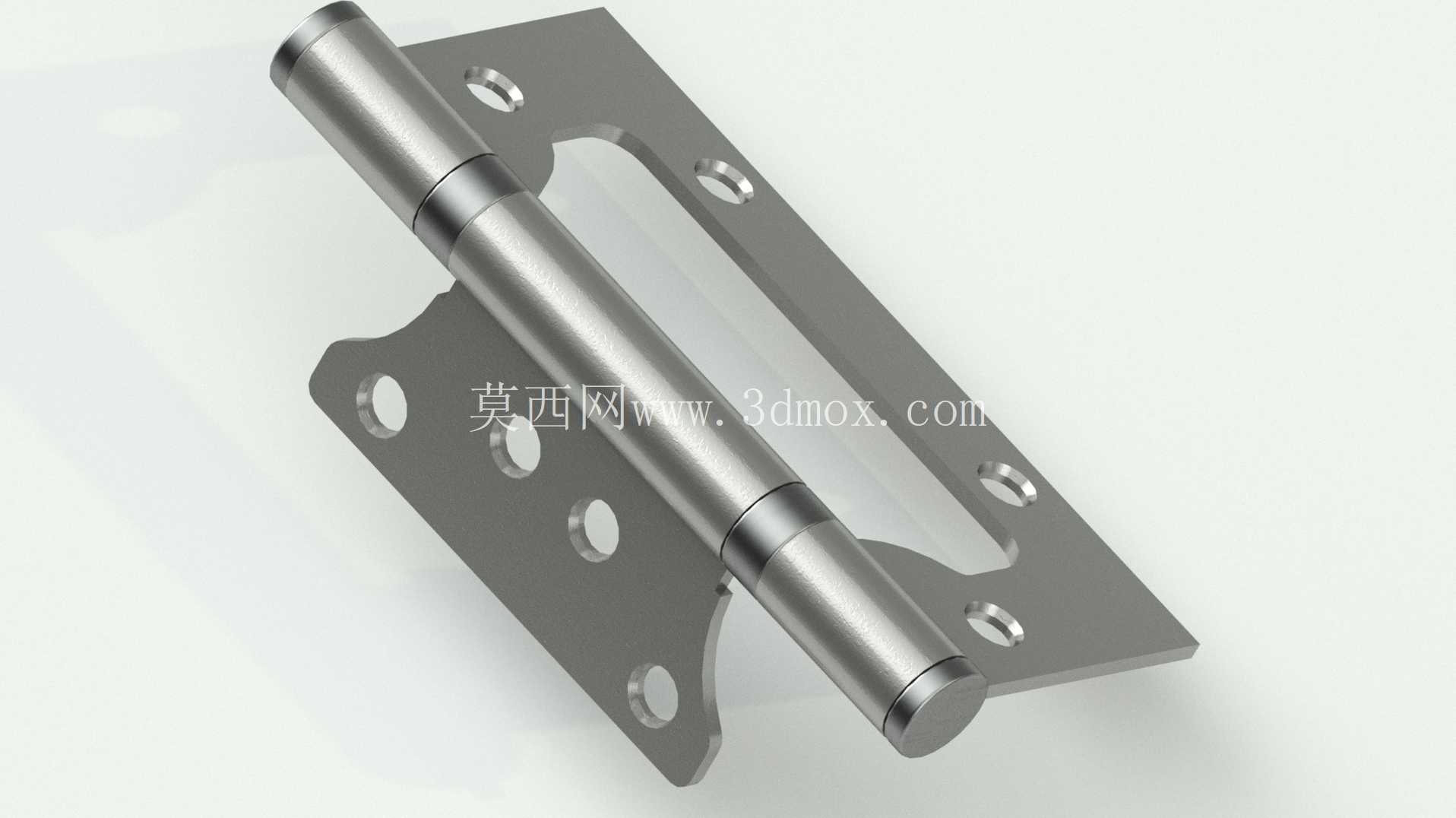

　　日常做柜体、门类配套结构设计时，这类蝴蝶型金属铰链是绕不开的基础连接件，很多刚入行的结构工程师容易把它当成标准件直接调用，却忽略了不同安装场景下的受力边界、安装间隙匹配问题，最后装配时经常出现开合卡滞、承重不足导致门扇下垂的问题。先从实际应用场景说起，这类铰链最常出现在室内木质门扇、金属柜体柜门、小型设备检修门的铰接位置，区别于普通平开合页，蝴蝶型的页片做了异形切边处理，在门扇开合到90度以上角度时，页片不会和门框侧边发生剐蹭，尤其适合门框侧边有凸起装饰线、或者柜体侧板厚度较薄的安装场景，不需要额外在门框上铣出合页沉槽，就能保证门扇180度范围内顺畅开合。

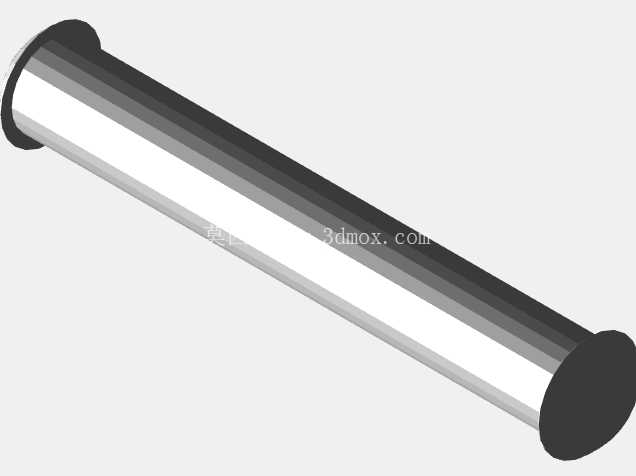

　　从功能特性上看，中间的转轴采用三段式同轴结构，中间段做了加粗处理，两端的轴颈和页片的卷圆部位采用间隙配合，装配时会在卷圆内部注入少量润滑脂，长期开合不会出现轴部锈蚀卡滞的问题；页片上的安装孔做了沉头设计，配套使用沉头自攻螺丝或者机丝螺丝安装后，螺丝头部不会突出页片表面，避免门扇开合时螺丝刮蹭门框漆面。设计这类铰链的三维结构时，首先要确定的是转轴的同轴度公差，卷圆部位的同轴度需要控制在0.05mm以内，否则装配后转轴会出现别劲的情况，开合阻力会大幅提升；其次是页片的厚度选择，常规门扇承重在30kg以内时，页片厚度选2mm的冷轧钢板冲压成型即可，如果是重型金属门，页片厚度需要提升到3mm，同时转轴直径也要对应加粗，避免长期承重出现转轴弯曲变形。安装边界方面，这类蝴蝶铰链的两个页片分别固定在门扇和门框上，固定在门扇上的页片带有弧形切边，安装时需要保证切边侧朝向门扇开合的方向，页片距离门扇上下端的距离通常取门扇高度的1/10，比如2米高的室内门，上下两个铰链分别距离门扇顶端、底端200mm位置，如果门扇重量超过40kg，需要在中间位置额外增加一个铰链分散承重；安装时两个页片的转轴必须保持在同一条垂直线上，偏差超过1mm就会出现门扇开关不顺的问题，页片和门扇、门框的贴合面必须保证平整，不能有凸起的焊渣或者木屑，否则螺丝拧紧后页片会出现变形，影响转轴的同轴度。

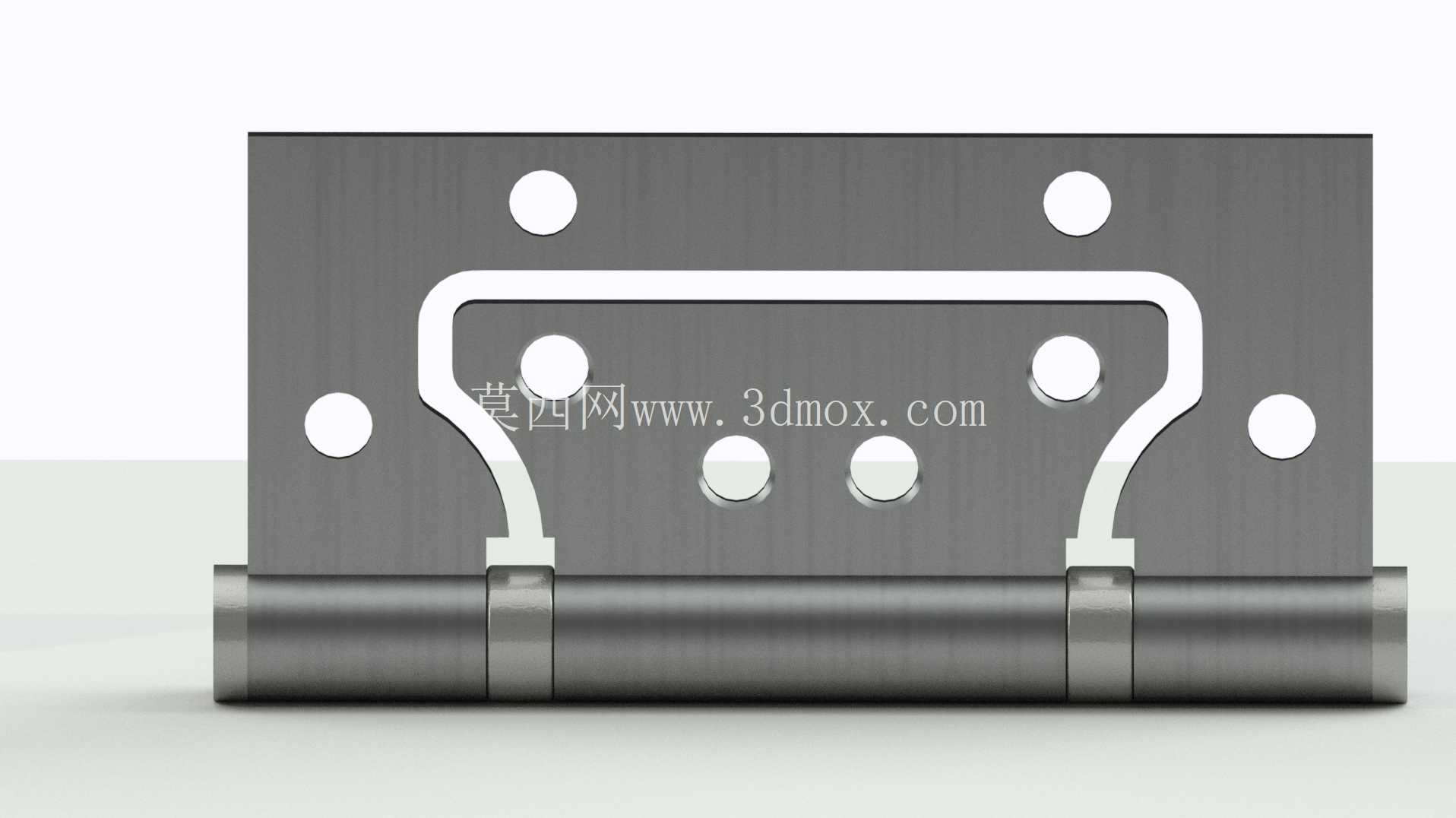

　　很多设计师在选型时容易忽略页片的开孔位置，这款铰链的安装孔做了错位排布，不会出现两个页片的安装螺丝在同一位置干涉的问题，同时靠近转轴一侧的孔位距离转轴中心的距离经过优化，螺丝拧紧后不会影响转轴的转动空间；页片表面做了拉丝抛光处理，除了提升外观质感之外，也能在日常使用中减少指纹、污渍的附着，清洁起来更加方便。在做三维建模的时候，需要特别注意卷圆部位的收口处理，卷圆的接缝位置要做0.1mm的间隙预留，方便冲压成型后的脱模，同时转轴的两端要做小圆角处理，避免装配时刮伤卷圆内壁的镀层；页片的异形切边位置要做R2的圆角过渡，避免安装时锋利的边角划伤安装人员，也能减少应力集中，避免页片在承重时从切边位置出现开裂。

　　实际项目应用中，这类铰链还经常被用在小型配电箱的箱门、实验室设备的观察门位置，因为整体结构没有多余的凸起，清洁时没有卫生死角，符合洁净场景的使用要求；对比普通的子母合页，蝴蝶型铰链的承重能力更强，页片和门扇的接触面积更大，长期使用不容易出现螺丝松动、门扇移位的问题，不需要定期调整合页的安装位置，后期维护成本更低。做结构校核的时候，需要重点验算转轴的剪切强度，以及页片安装孔位置的拉脱强度，按照日常使用场景下10万次开合的寿命要求，转轴的硬度需要达到HRC35以上，页片的材料选用304不锈钢或者冷轧钢镀锌处理，在潮湿环境下使用也不会出现锈蚀问题。
