可调式活动扳手五金工具结构设计

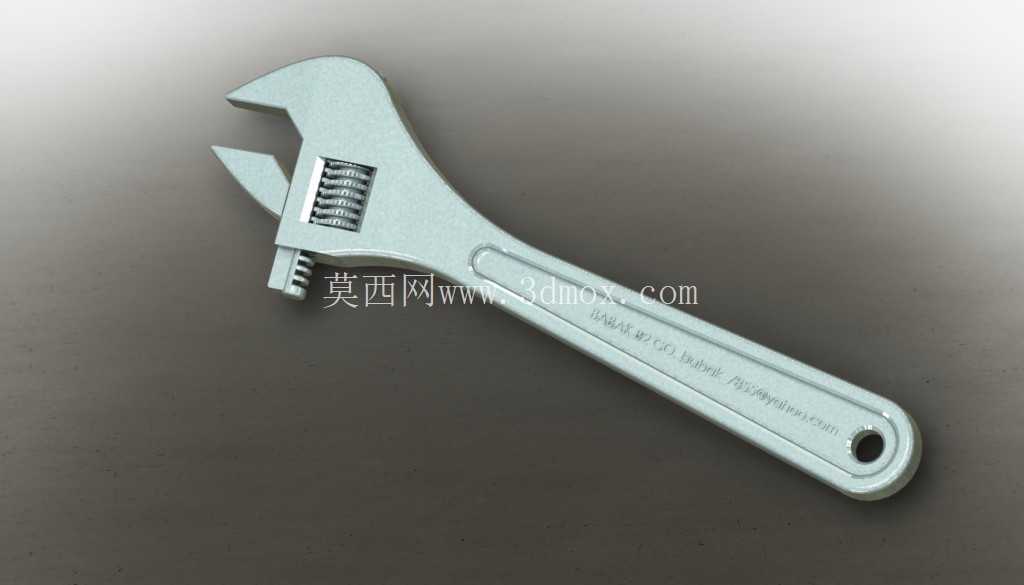

　　这款可调式活动扳手的结构设计，完全围绕日常设备拆装、管线维护、五金装配场景的实际使用需求展开，区别于固定开口的呆扳手，它的核心优势是可通过调节蜗轮结构改变开口尺寸，适配不同规格的螺栓、螺母，无需携带多把固定尺寸扳手就能覆盖常见的紧固件拆装需求，在机修现场、水电安装、家用维修、生产线运维等场景都有极高的使用频次。从结构设计逻辑来看，整体分为固定扳体、活动扳口、调节蜗轮、蜗杆弹簧、手柄几个核心部分，固定扳体与手柄为一体化锻造结构，保证整体受力时的结构强度，避免大扭矩作业时出现柄部断裂的风险；活动扳口嵌在固定扳体的导轨槽内，和调节蜗轮的齿牙啮合，转动蜗轮时就能带动活动扳口沿导轨平稳滑动，实现开口尺寸的连续调节，调节行程覆盖从几毫米到几十毫米的常见紧固件尺寸，能满足多数常规拆装场景的开口范围需求。

　　设计时特意在蜗轮与扳体的配合位置加装了阻尼弹簧结构，避免调节到位后活动扳口出现自由窜动，保证夹持紧固件时开口尺寸稳定，不会因为受力出现打滑、开口偏移的问题，减少拧圆角螺栓的概率。手柄部分采用符合人体工学的长条形渐变截面设计，从头部到尾部截面厚度逐步过渡，既保证头部受力位置的结构强度，也让手柄握持时贴合手掌轮廓，施加扭矩时能更好地传力，尾部设计的挂孔方便日常收纳悬挂，适配工具墙、工具挂板的存放需求，也能在高空作业时通过安全绳系挂，防止工具坠落。外形尺寸方面，整体长度按照常用的10寸规格设计，总长度控制在250mm左右，最大开口宽度可达30mm，能覆盖M6到M20的常规外六角紧固件拆装需求，头部厚度控制在12mm以内，能伸入部分狭窄的安装空间完成作业，不会因为头部过厚无法卡入紧固件位置。扳口的夹持面做了细齿防滑纹理处理，和紧固件侧面接触时能增加摩擦力，大扭矩拧动时减少打滑风险，同时夹持面的平面度控制在0.1mm以内，保证和紧固件侧面完全贴合，避免局部应力集中拧坏螺栓棱角。

　　在实际使用场景中，这类活动扳手不需要提前匹配螺栓规格，遇到不同尺寸的紧固件时只需快速转动蜗轮调整开口就能直接作业，尤其适合突发的设备抢修、户外管线维护等无法提前预判紧固件规格的场景，相比成套的呆扳手、梅花扳手能大幅减少工具携带数量，降低运维人员的负重。设计过程中对受力位置做了应力仿真优化，扳体头部与手柄连接的过渡位置采用大圆弧过渡结构，避免应力集中导致的断裂风险，在施加最大额定扭矩时，整体结构的形变控制在弹性范围内，不会出现永久变形影响后续调节精度。活动扳口的导轨配合间隙控制在0.05mm以内，既保证滑动调节时顺畅无卡滞，也不会因为间隙过大导致夹持时扳口歪斜，影响紧固效果。

　　表面处理采用整体镀硬铬工艺，既提升防锈耐腐蚀能力，适配潮湿的水电作业、户外运维场景，也能提升表面硬度，减少日常使用中的磕碰划伤，延长工具使用寿命。和管钳等其他夹持类工具不同，活动扳手的夹持面为平行平面，专门针对外六角、方头的紧固件设计，不会像管钳一样破坏紧固件的表面镀层与棱角，适合对紧固件外观有要求的装配场景。在安装边界方面，这款扳手的头部外轮廓做了收窄设计，在开口开到最大尺寸时，头部整体宽度不超过75mm，能在多数设备的安装间隙内完成操作，不需要额外预留过大的操作空间，针对部分靠近墙面、设备侧壁的紧固件位置，也能顺利卡入完成拆装作业。手柄表面做了细微的防滑纹理处理，手上沾有少量油污、水渍时也能稳定握持，不会出现施力时打滑的问题，调节蜗轮的外圈做了滚花处理，即使戴着手套也能轻松转动调节开口尺寸，适配车间作业戴劳保手套的操作习惯。
