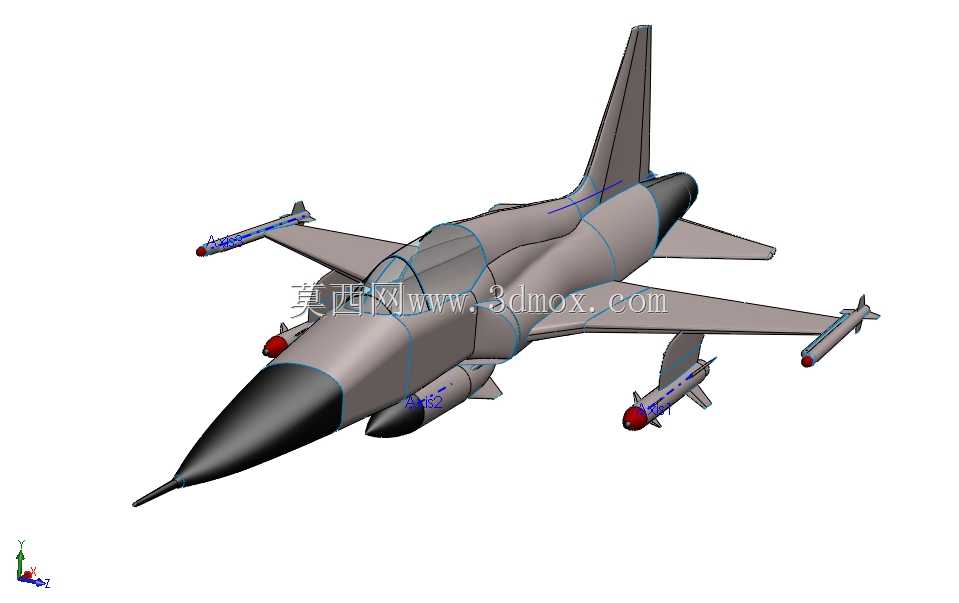

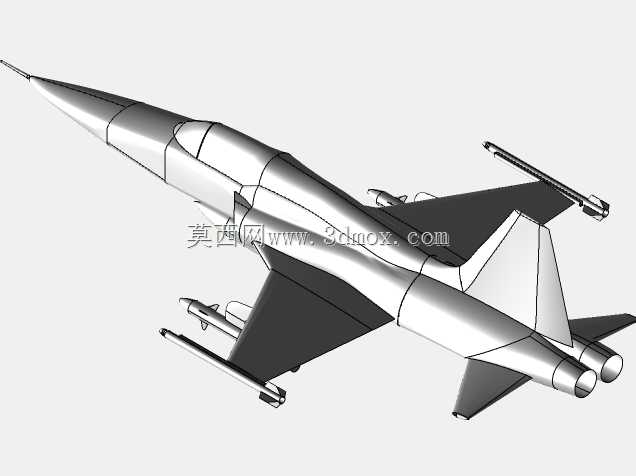

诺斯罗普F5喷气式战斗机结构设计

　　该模型还原的轻型超音速喷气战斗机，在实际装备体系中承担近距空中支援、制空巡逻、飞行员换装训练等核心任务，适配前线简易机场起降需求，可在缺乏完善地面保障的野战场景下完成作战部署，是冷战时期被多个国家和地区列装的经典轻型战机型号。从结构设计逻辑来看，整机采用小后掠角低单翼布局，机身遵循跨音速面积律修型，蜂腰段过渡平滑，可有效降低跨音速飞行阶段的波阻，提升高速段飞行稳定性；机头采用尖锐圆锥型雷达罩设计，既可以容纳小型火控雷达设备，也能优化机头段流场，减少大迎角飞行时的气流分离。两侧进气道布置在机身肩部，避开了机头雷达安装空间，同时在大迎角机动状态下能保证进气道的气流捕获效率，适配单发涡喷发动机的进气需求。机翼下设置多组外挂点，

　　可挂载副油箱、近距空空导弹、对地火箭弹发射巢等不同载荷，模型中还原的外挂物安装接口，严格匹配实际战机的挂架安装边界，挂点位置与机身重心的距离经过配平核算，避免满挂状态下出现重心偏移超出操纵权限的问题。尾翼采用单垂尾加全动平尾的设计，垂尾后缘设置方向舵，平尾可随操纵系统联动偏转，在跨音速飞行时能提供足够的操纵力矩，保证战机的机动响应速度。起落架采用前三点式布局，前起落架布置在座舱下方后段，主起落架收纳于机身两侧轮舱，收起后完全埋入机身轮廓内，不破坏整机气动外形；起落架的收放作动筒安装位置、轮舱开口边界都在模型中做了精准还原，可用于航空装备结构教学、虚拟仿真训练场景的模型搭建。整机外形尺寸严格参照实机比例缩放，机长、翼展、

　　机高的比例关系符合实机参数，座舱段的水泡型风挡、机身表面的维护口盖轮廓、尾喷口的收敛调节片结构都做了细节还原，既可以作为航空科普的展示载体，也能为飞行器结构设计的初学者提供布局参考，帮助理解轻型喷气战机的总体布置思路、气动与结构的平衡设计逻辑，以及外挂载荷与机身结构的匹配方式。
