烧烤用不锈钢支撑网架结构设计

日常户外露营、商用烧烤摊、家用嵌入式烤箱配套的烧烤支撑网架，是直接接触食材、承载烤制负载的核心五金配件，这类网架的结构设计看似简单，实则需要兼顾承重稳定性、受热均匀性、清洁便捷性与安装适配性多个维度的工程要求。从实际应用场景来看，这类网架既可以单独作为炭火烧烤的食材承载架，直接架在炭炉上方使用，也可以作为嵌入式烤箱、蒸烤一体机的层架，放置烤盘、烤网或者直接承载食材进行烘烤作业，部分同结构的网架还会被用在消毒柜、置物架、晾架等场景，作为分层支撑的格栅结构使用。

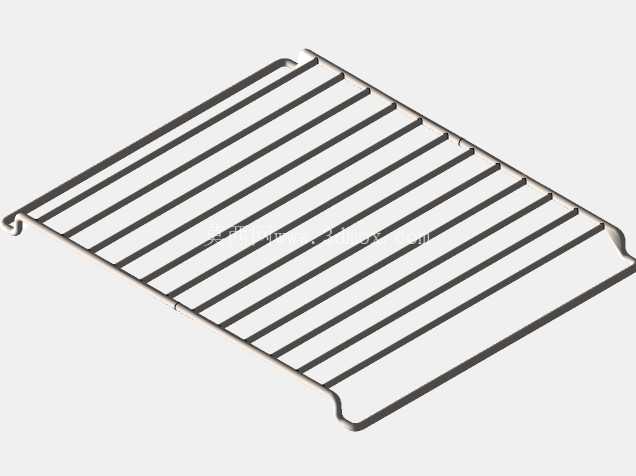

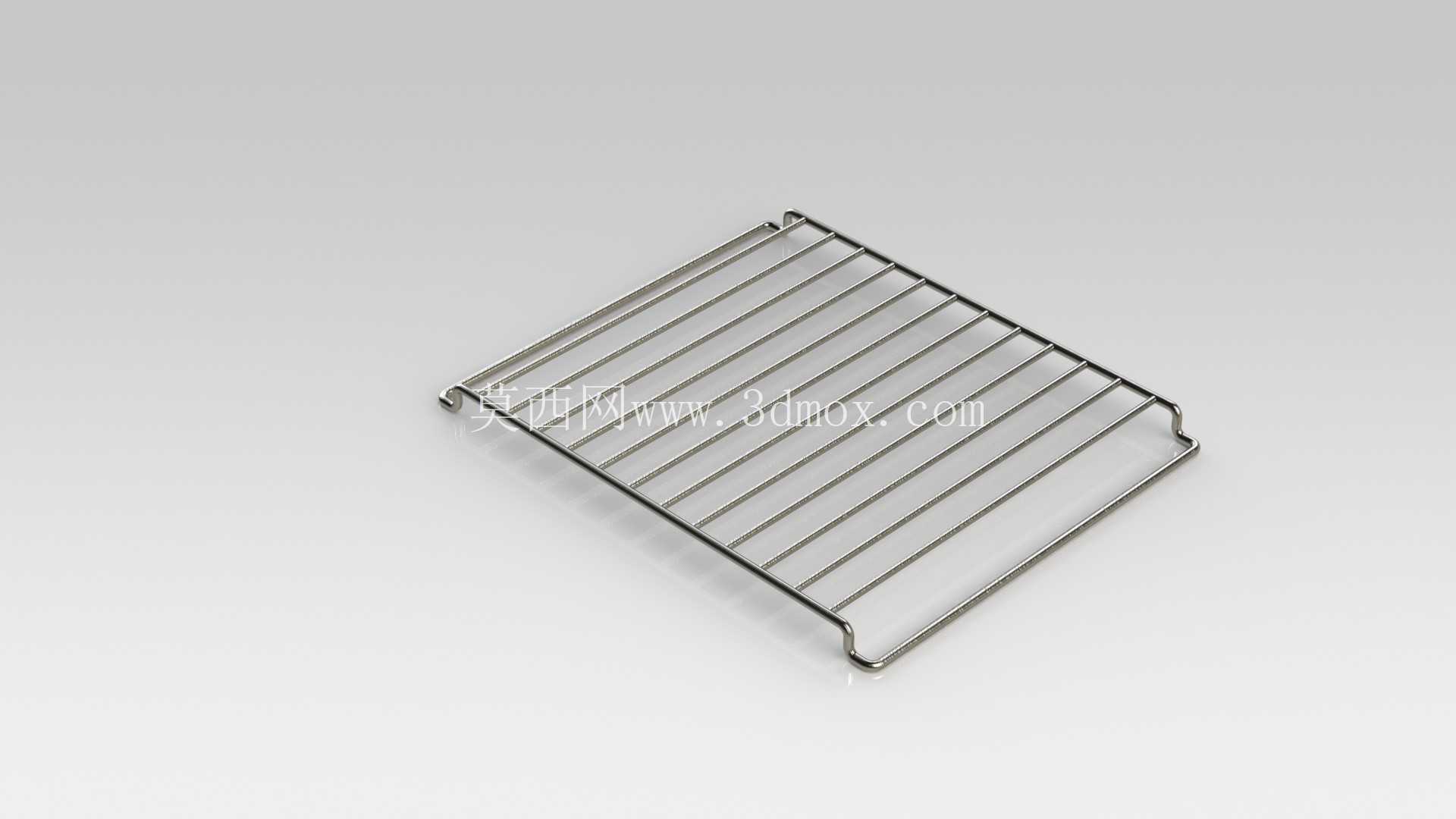

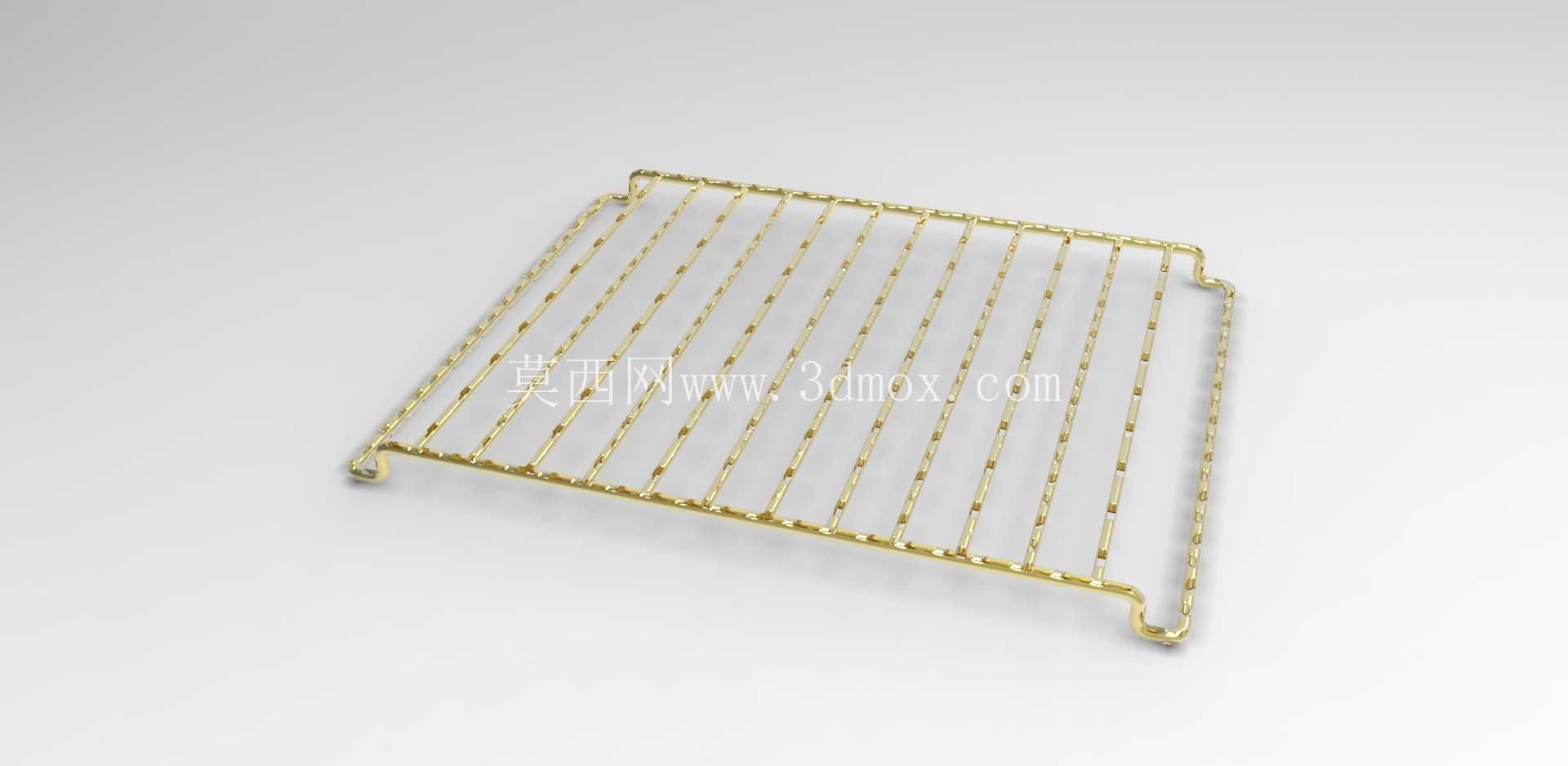

这款网架整体采用等距平行金属条排布的格栅结构，主体承载条选用食品级不锈钢圆钢弯折成型，所有金属条的排布间距经过反复验证，控制在12mm左右，既可以避免小块食材比如切好的肉丁、小海鲜从缝隙掉落，又能保证炭火的热量、烤箱内的热空气可以顺畅穿过格栅间隙，让食材底部获得均匀的受热效果，不会因为格栅遮挡出现局部烤不熟或者烤焦的问题。网架的四周采用同材质不锈钢条做围边焊接，将所有平行的承载条两端牢牢固定在围边框上，焊接位置全部做打磨抛光处理，没有突出的焊疤或者尖锐边角，避免使用过程中划伤手部或者刮坏配套的炉具内壁。

网架的两端设计有向下弯折的支撑脚，弯折角度控制在90度，支撑脚的高度根据适配的炉型深度做匹配，常规家用款的支撑脚高度在15mm左右，既可以让网架底部和炭盘、烤箱加热管之间留出足够的安全距离，避免网架直接接触热源导致局部温度过高，也能保证网架放置在炉体卡槽内的时候不会出现滑动、侧翻的问题。支撑脚的末端做了圆弧收边处理，没有尖锐的切口，放置的时候不会刮花炉体的搪瓷或者不锈钢内胆表面。

从设计思路上看，这款网架没有多余的装饰性结构，所有结构设计都围绕实用功能展开：平行排布的圆钢承载条相比扁钢结构，和食材的接触面积更小，烤制过程中食材不容易粘黏在网架上，清洁的时候只需要用钢丝球顺着金属条方向擦拭就可以去除残留的油污和食物残渣；整体采用一体化焊接结构，没有可拆卸的零部件，长期高温使用下不会出现螺丝松动、零件脱落的问题，结构稳定性更强；不锈钢材质本身具备优秀的耐高温、耐腐蚀性能，反复接触高温炭火、食物油脂、清洁用的洗洁精都不会出现生锈、变形的问题，使用寿命远高于普通铁质镀铬网架。

在安装边界方面，这款网架的整体外形尺寸根据主流的家用烧烤炉、嵌入式烤箱的内腔尺寸做适配，常规款的长宽尺寸控制在320mm*280mm左右，可以直接放入大部分30L以上容量的家用烤箱，也可以适配市面常见的便携式户外烧烤炉，放置的时候只需要将两端的支撑脚对准炉体内侧的支撑卡槽，平稳放下即可完成安装，不需要额外的固定件，取放的时候直接向上抬起就可以拿出，日常拆卸清洁非常方便。网架的整体承重经过实际测试，均匀承载状态下可以承受5kg以上的负载，完全满足日常烤制整鸡、羊排、大量串类食材的承重需求，不会因为负载过大出现中部弯折变形的问题。

在细节处理上，所有金属条的表面都做了电解抛光处理，表面粗糙度控制在Ra0.8以下，光滑的表面不容易残留油污和食物残渣，清洁后不容易滋生细菌，符合食品接触材料的安全要求。网架的四个边角都做了小圆角过渡处理，没有直角尖锐结构，取放过程中即使碰到炉体内壁也不会造成磕碰损伤。平行承载条的直线度控制在0.5mm/m以内，整个网架的平面度误差不超过1mm，放置在水平面上不会出现翘边、晃动的问题，烤制食材的时候不会因为网架倾斜导致食材滑落、油脂流淌不均匀的问题。
