蜗杆蜗轮式齿轮箱完整传动结构模型

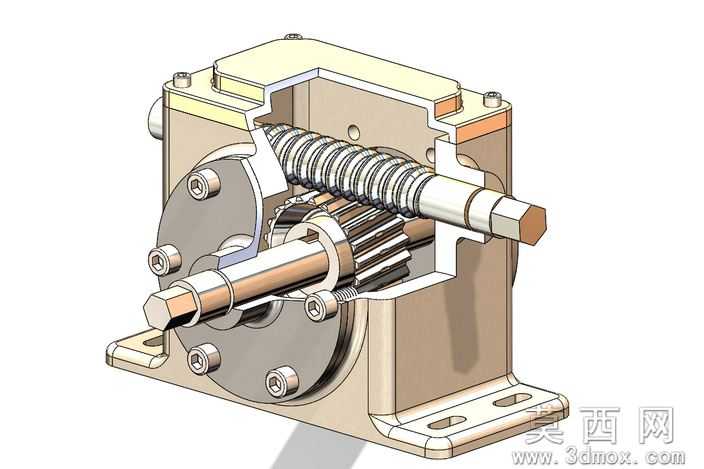

本模型为蜗杆蜗轮结构的齿轮箱完整传动组件，采用三维参数化建模方式完成全零件构建与整机装配，建模过程严格遵循机械设计规范，对每一个零件的尺寸公差、装配配合关系都做了对应约束，确保整体结构可直观呈现真实齿轮箱的装配逻辑与传动原理。模型采用剖视视角进行渲染展示，能够清晰呈现箱体内部的核心传动结构：输入轴端集成加工有连续的蜗杆齿形，与输出轴上的蜗轮轮齿形成精准啮合，啮合区域的齿形参数经过匹配校验，可直观体现蜗杆蜗轮传动大传动比、输入输出轴空间垂直交错的典型特性。材质设置上，针对不同零件做了区分处理：箱体采用铸铝质感的哑光金属材质，还原轻量化齿轮箱的壳体材质特征；传动轴、蜗杆、蜗轮采用调质钢的亮面金属材质，区分传动承载部件与壳体的材质差异；端盖、紧固螺栓采用镀锌钢材质，呈现标准紧固件的表面质感；安装底座的安装孔、定位止口都做了精细建模，还原真实零件的工艺特征。结构设计上，完整还原了齿轮箱的全部组成部分：包含上下拼合的箱体壳体、输入蜗杆轴、输出蜗轮轴、两侧端盖组件、轴端密封结构、周向布置的紧固螺栓、底座安装法兰结构，所有零件之间的装配约束完全符合实际装配逻辑，端盖与箱体的止口配合、轴与轴承位的配合、螺栓与螺纹孔的配合都做了对应设置，可清晰展示齿轮箱从外部壳体到内部传动件的完整层级关系。设计思路围绕直观展示蜗杆蜗轮齿轮箱的传动原理展开，采用半剖的展示形式，既保留了齿轮箱完整的外部轮廓、安装结构、连接特征，又将内部核心的啮合传动结构完整暴露，无需拆解模型即可清晰观察动力从蜗杆轴输入、经过蜗轮啮合减速后从输出轴输出的完整传动路径，同时清晰呈现各零件的相对位置、装配关系与结构形态，可用于机械原理教学、齿轮箱结构认知、传动方案参考等场景，模型细节完整，无缺失零件，无结构错误，能够准确还原这类小型蜗杆蜗轮齿轮箱的真实结构特征。
