正交传动齿轮减速箱三维结构设计

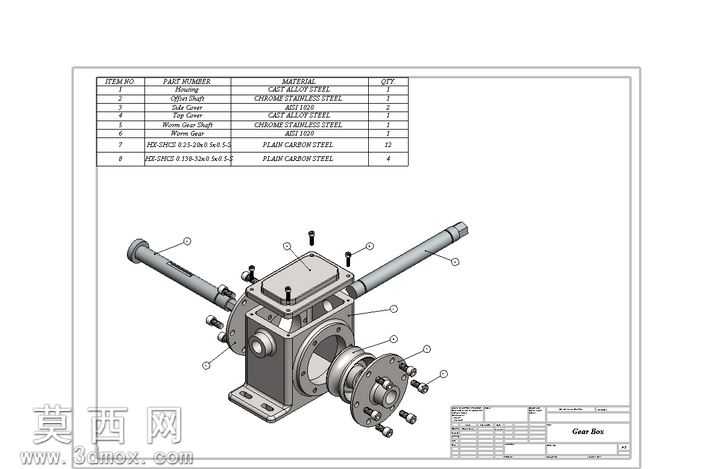

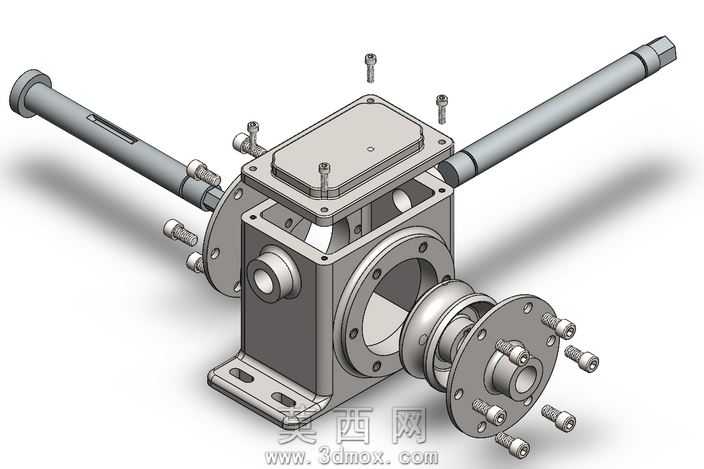

本作品为正交轴布局的齿轮减速装置三维建模成果，建模过程严格遵循机械设计规范，先完成整体传动方案的参数推演，确定输入输出轴的垂直交错布局、传动比分配、轴系跨度与箱体安装基准后，再逐零件开展特征建模。建模阶段以箱体为核心基准零件，先绘制箱体的安装底座轮廓，通过拉伸、切除特征完成底座安装孔、地脚支撑结构的构建，再向上生成箱体主腔室，预留轴承安装孔、端盖配合止口、顶部盖板密封面、侧方检视口结构，所有配合面均按照机械加工公差要求预留装配间隙，保证虚拟装配时无干涉问题。轴类零件建模时，分别构建两根正交布置的传动轴，通过旋转特征生成轴的主体轮廓，再依次切除键槽、轴用挡圈槽、轴承配合轴颈、外伸端连接结构，每段轴颈的直径、长度参数均匹配对应轴承、齿轮、密封件的标准安装尺寸，保证零件的互换性符合通用机械设计要求。传动零件建模包含啮合齿轮组、连接法兰组件，齿轮建模时先通过参数化方程生成渐开线齿廓，经阵列得到完整轮齿特征，再完成轮毂、键槽结构的构建，保证齿形参数符合传动强度要求；输出端连接法兰通过阵列特征完成周向均布的连接螺栓孔设计，匹配外接负载的安装需求。紧固件与附属零件包含箱体连接螺栓、轴承端盖、密封垫片、油堵等标准件，全部按照国标机械标准件的参数建模，装配时按照实际装配顺序完成约束：先将轴承压装到对应轴颈位置，再将轴系组件装入箱体轴承孔，依次安装端盖、密封件完成轴系固定，再装配齿轮并调整啮合侧隙，之后安装顶部盖板、密封垫片并拧紧紧固件，最后装配输出端法兰组件。渲染阶段采用金属材质赋予箱体、轴、齿轮等金属零件，模拟铸铁箱体的哑光磨砂质感、传动轴的精车金属光泽、紧固件的镀锌表面效果，密封垫片采用橡胶材质的哑光深色效果，通过正交等轴测视角完成爆炸视图渲染，清晰展示每一个零件的装配位置与配合关系，整体模型完整还原了正交减速装置的传动结构与装配逻辑，可用于机械结构教学、传动方案验证、非标设备选型参考等场景，模型的所有特征均可编辑，能够根据实际传动需求调整参数完成变型设计。
