阀门配套驱动轴结构三维设计

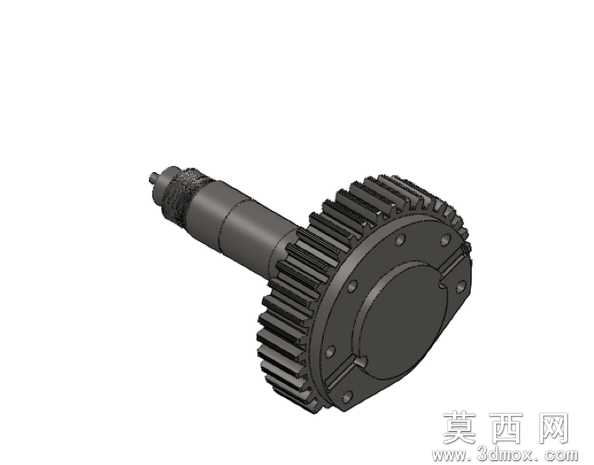

本驱动轴为阀门配套的核心传动零件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动零件的设计规范，先以旋转凸台特征构建阶梯轴的主体轴身结构，根据轴段的装配功能差异，依次划分出轴承配合段、齿轮安装段、动力输入端、阀件连接端等不同功能轴段，各轴段的直径、长度参数均匹配对应装配零件的配合公差要求，保证后续装配的同轴度与配合精度。轴身的动力输入端设计有防滑装配结构，通过拉伸切除与阵列特征加工出咬合齿结构，可与外部动力输出部件紧密咬合，避免动力传输过程中出现打滑松脱的问题。轴身中部集成的传动齿轮采用参数化渐开线齿形设计，通过齿形轮廓拉伸、圆周阵列完成全部轮齿的建模，齿轮与轴身采用一体化连接结构，齿轮端面设计有均匀分布的安装孔与定位凸台，既保证齿轮与轴身的连接强度，也可通过端面的固定结构实现齿轮的轴向定位，避免传动过程中齿轮发生轴向窜动。建模过程中对轴身的所有过渡位置均做了圆角倒角处理，消除应力集中的结构隐患，同时对轴肩、退刀槽等细节结构做了精细化建模，还原真实机加工零件的结构特征。材质配置上，整体零件赋予合金钢材质，通过调整材质的粗糙度、金属反光度参数，渲染出经过调质处理的金属零件质感，齿轮啮合面、轴颈配合面等关键工作面赋予更高的光洁度参数，区分加工面与非加工面的外观差异。整体结构设计围绕阀门的启闭传动需求展开，保证动力输入后可通过齿轮啮合稳定传递扭矩，带动阀门内部启闭件完成精准动作，轴段的受力位置均做了加粗强化处理，可承受阀门启闭过程中的额定扭矩载荷，结构紧凑传动效率高，可直接用于阀门产品的结构验证、装配干涉检查以及生产加工的图纸输出参考。
