左手适配式显微镜悬臂固定夹结构

　　在电子维修、精密小件检测、手工微雕这类需要长时间使用数码显微镜的作业场景里，很多从业者都会遇到桌面支架占用操作空间、观测高度调整范围受限的问题——常规桌面显微镜支架的立柱高度固定，当需要对大尺寸工件做局部检测，或者需要在工件上方预留焊接、镊子操作的空间时，固定支架的活动范围往往难以适配灵活的作业需求，不少人会尝试将显微镜固定在桌面悬臂吊臂上，但市面常见的悬臂多为音频设备、摄像设备设计，缺少和显微镜镜身匹配的固定接口，直接绑扎固定容易出现镜身偏转、滑落的问题，观测时的微小抖动也会影响成像清晰度。这款固定夹正是针对这类实际作业痛点设计，核心功能是实现数码显微镜镜身与通用悬臂吊臂的可靠转接，同时针对左手操作的作业习惯做了结构适配，避免安装后接口部件遮挡显微镜的操作按键或者屏幕显示区域。从结构设计逻辑来看，固定夹采用环形抱箍作为镜身固定的核心结构，抱箍内径匹配常见35mm直径的显微镜镜筒，抱箍开口处设置快锁旋钮，无需额外工具即可完成镜身的夹紧与松脱，调整观测角度时只需要拧松旋钮，转动镜身到合适角度后锁紧即可，操作流程适配现场快速调整的作业节奏。

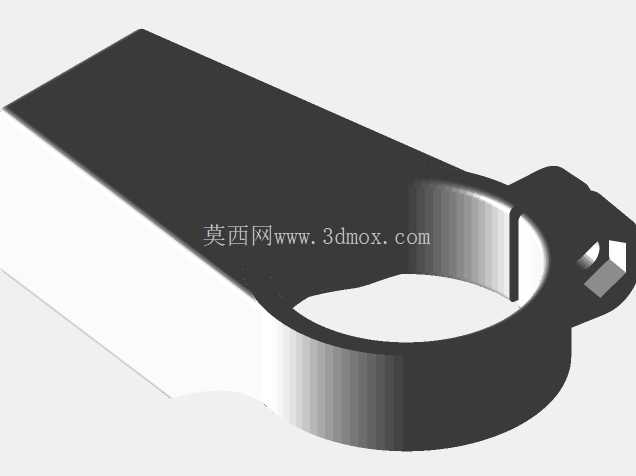

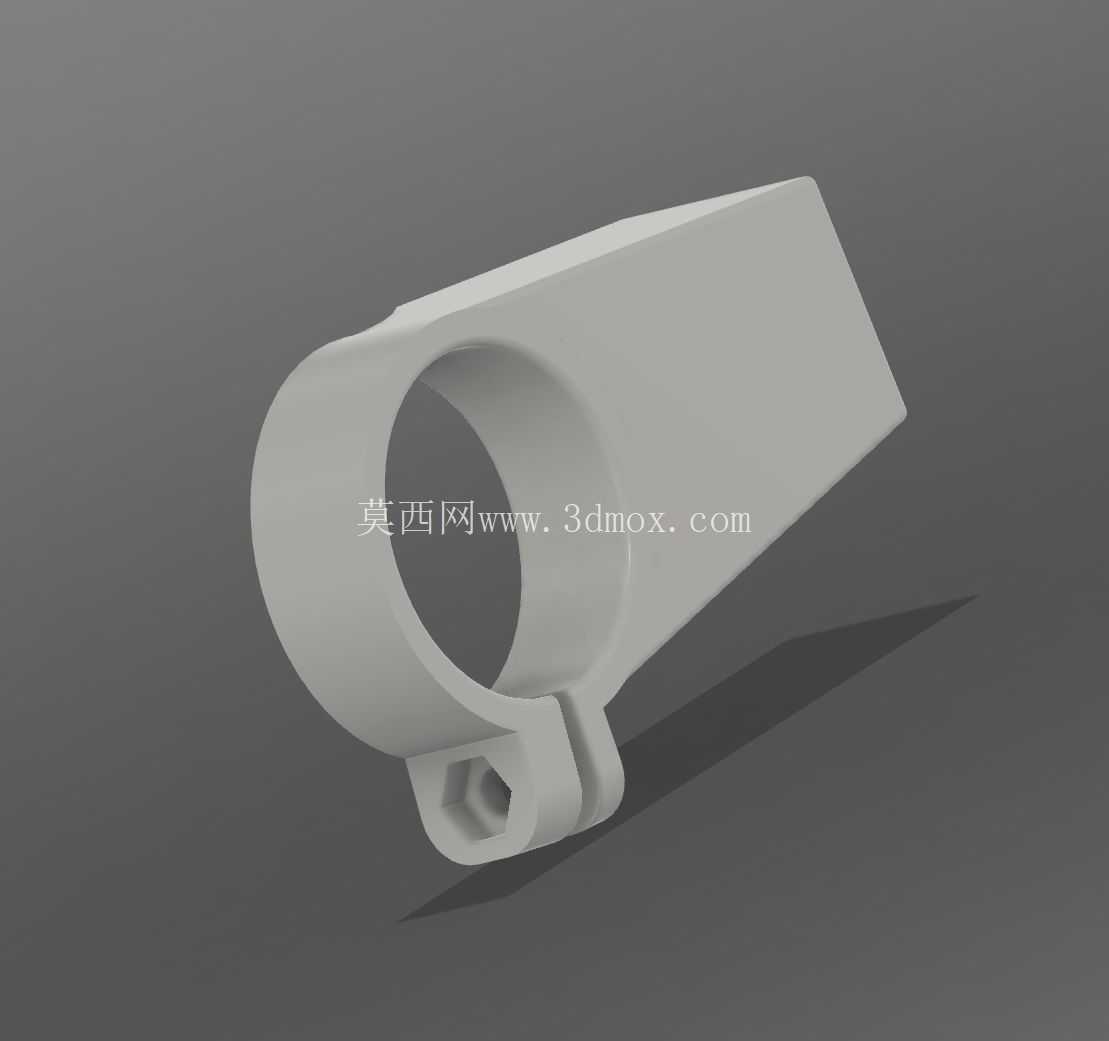

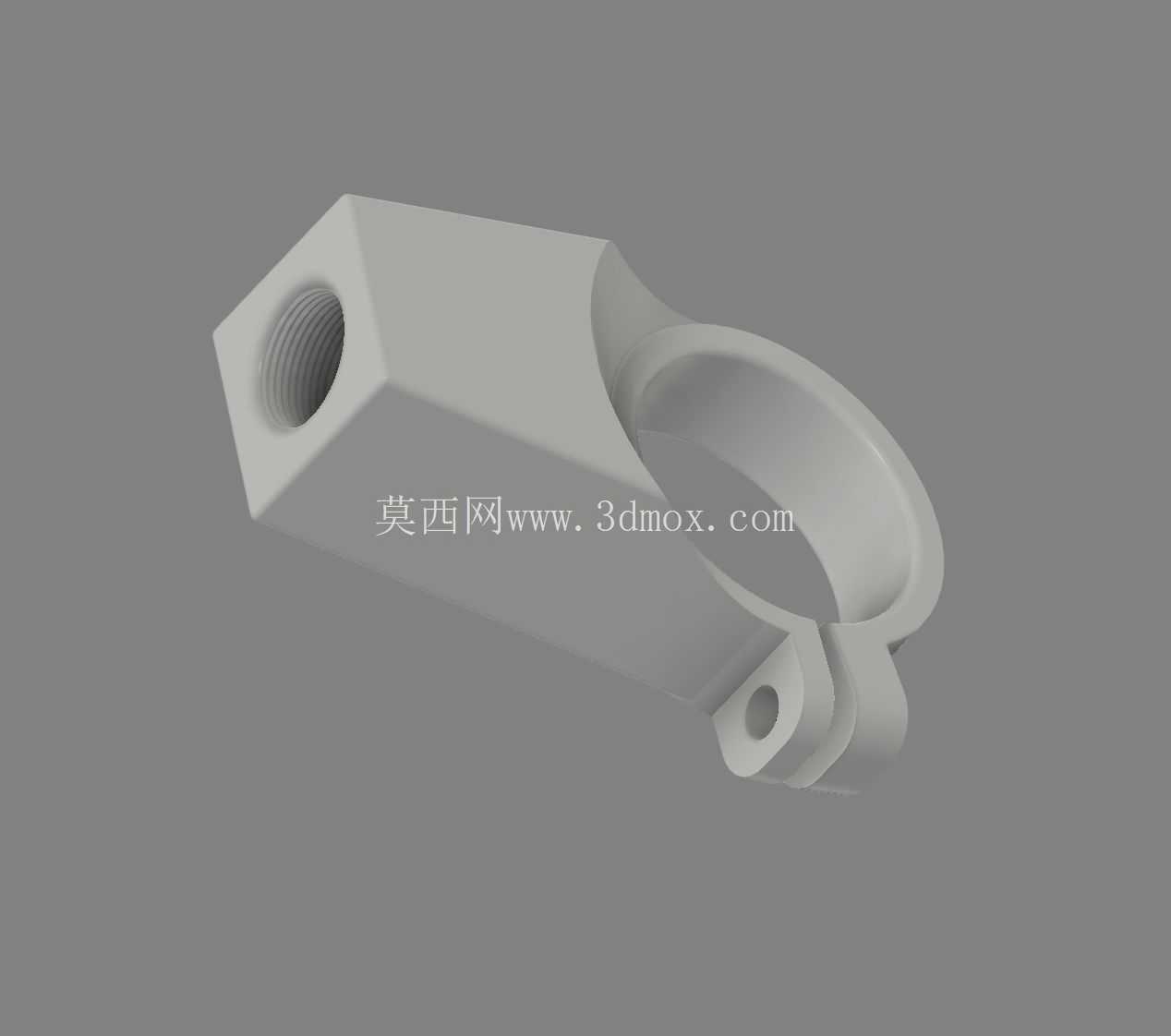

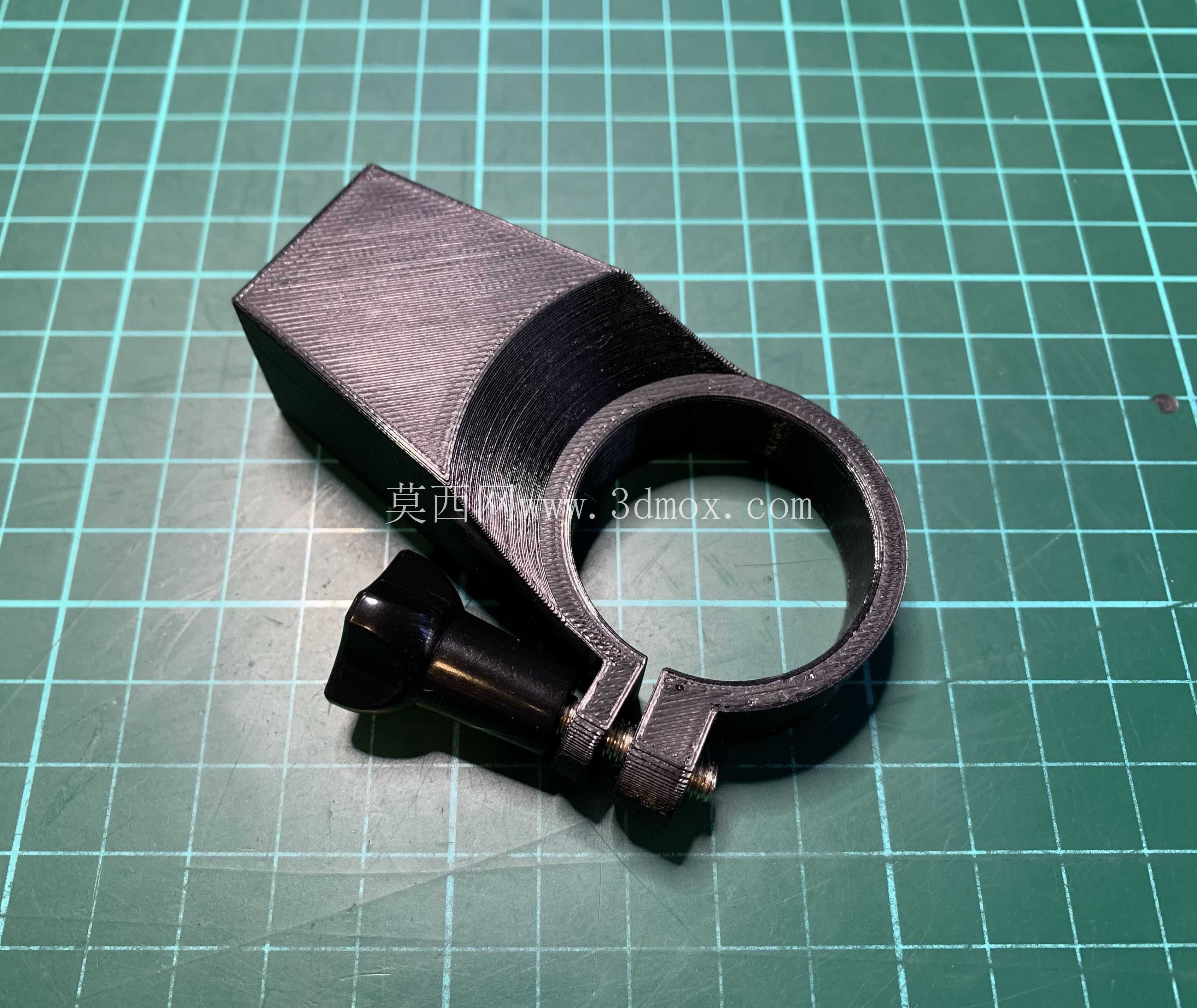

　　夹体侧面的转接接口采用通用的5/8-27UNS螺纹规格，这一规格和多数桌面悬臂吊臂的标准接头完全匹配，不需要额外加工转接头即可直接安装，安装后吊臂的多轴可调结构可以完全释放显微镜的位置调整空间，既可以拉高镜身获得更大的观测视野覆盖范围，也可以压低镜身贴近工件获得更高的放大倍率，甚至可以将悬臂延伸到工作台边缘以外，对超出工作台尺寸的大型工件做局部检测。考虑到不同使用者的操作习惯差异，夹体在设计时专门做了左手操作的结构适配：将锁紧螺钉的安装位设置在夹体左侧，当使用者以左手操作习惯安装夹体时，锁紧旋钮位于顺手的操作侧，调整镜身角度时不需要绕到夹体另一侧操作，同时接口位置避开了显微镜常见的HDMI输出、USB输出接口区域，安装后不会遮挡线材插拔，也不会遮挡显微镜自带的显示屏边角，避免影响参数查看和图像预览。

　　从安装边界尺寸来看，抱箍的轴向宽度控制在20mm以内，夹紧后不会占用过多镜身长度，不会和显微镜镜头端的调焦环、补光灯部件产生干涉；夹体整体向外的突出尺寸控制在35mm以内，安装到吊臂上之后，夹体本身不会在观测视野范围内形成遮挡，也不会和悬臂的关节调节结构产生碰撞。夹体的受力结构做了针对性加强，抱箍与转接螺纹座的连接位置做了加厚处理，避免长期承重后出现连接部位开裂的问题，夹紧状态下可以稳定承载1kg以内的显微镜机身，即使悬臂调整到最大延伸长度，也不会出现镜身下垂、角度偏移的问题。

　　实际使用中，这款夹具可以适配多数常见的手持式数码显微镜，除了搭配悬臂吊臂使用，也可以安装到带有标准5/8英寸接头的三脚架、台式支架上，拓展显微镜的安装场景，比如在流水线在线检测工位，可以直接将夹具固定在流水线旁的可调支架上，对准检测工位完成固定，不需要额外定制专用的显微镜固定支架，降低小批量检测工位的工装搭建成本。夹体的快锁结构经过适配，旋钮的拧紧力矩不需要过大即可提供足够的夹紧力，避免用力过大导致薄壁镜身被夹变形，同时抱箍内壁可以根据使用需求粘贴薄橡胶垫，进一步增加摩擦力的同时，避免夹体划伤镜身的塑料或金属外壳。
