三爪式轴承拉拔器维修工装结构设计

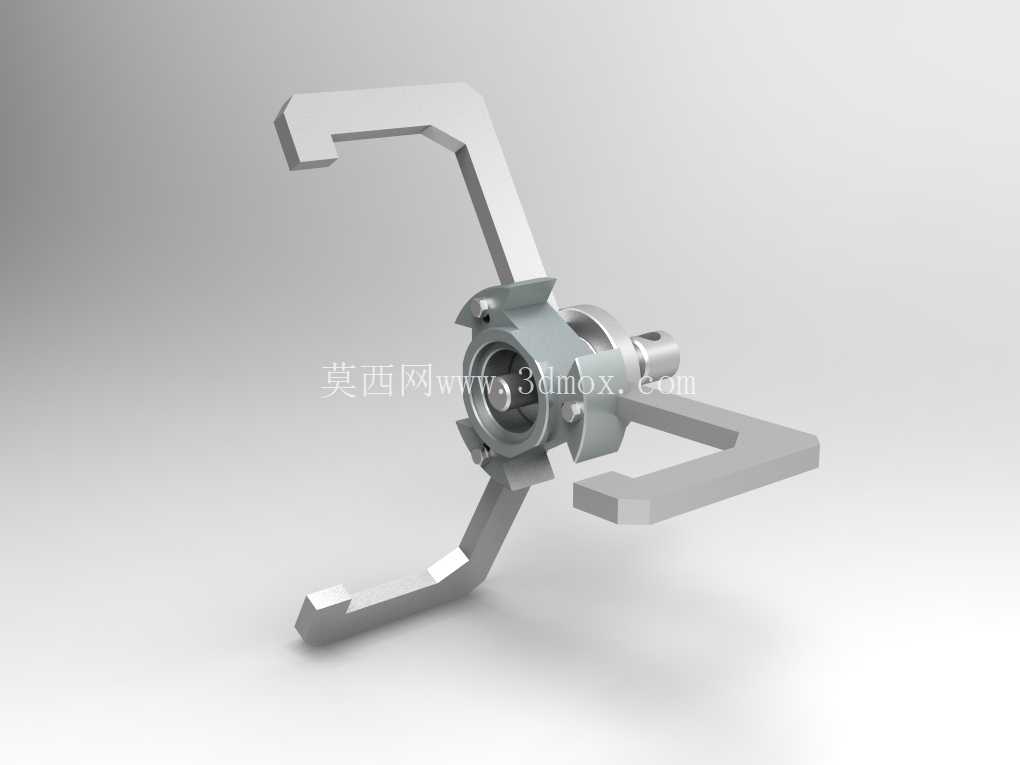

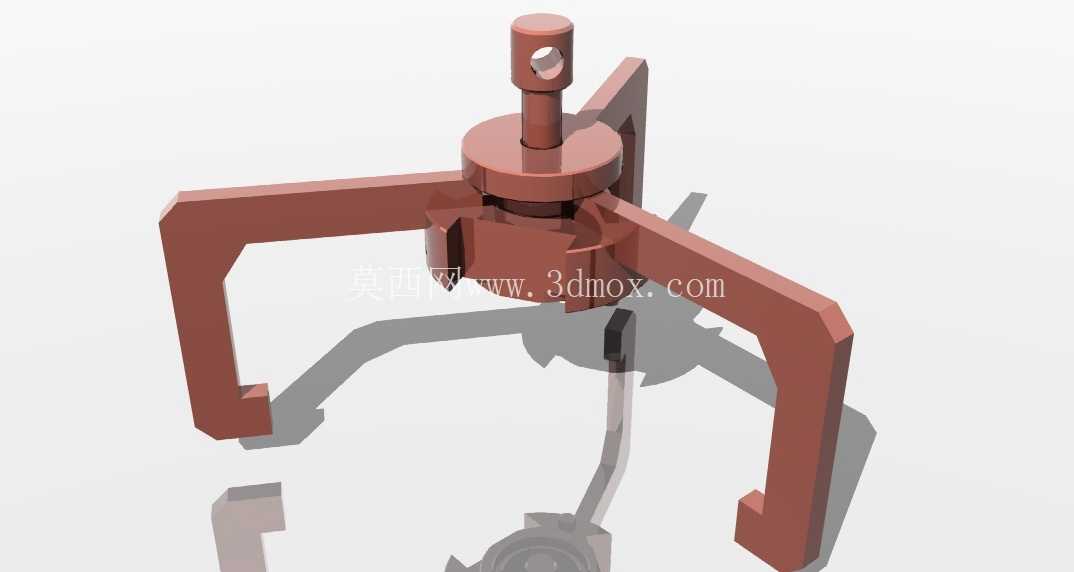

在设备检修、产线运维的日常作业场景里，过盈配合轴承的拆卸一直是一线机修人员绕不开的作业环节，直接敲击、撬别轴承外圈不仅会损伤轴承配合面、连带破坏轴端定位结构，还会大幅延长停机检修时长，三爪式轴承拉拔器正是针对这类拆装痛点设计的专用手动工装。这套拉拔器的核心受力结构采用中心螺杆配合三爪同步联动的布局，中心螺杆的端部做了球面顶头设计，作业时顶头抵紧轴端中心孔，不会因为顶压过程中的偏载划伤轴端定位基面，三个拉爪沿中心座周向120°均匀分布，每支拉爪的勾头做了内收式阶梯造型，能适配不同厚度的轴承内圈、外圈勾持需求，避免拉拔过程中爪部滑脱。

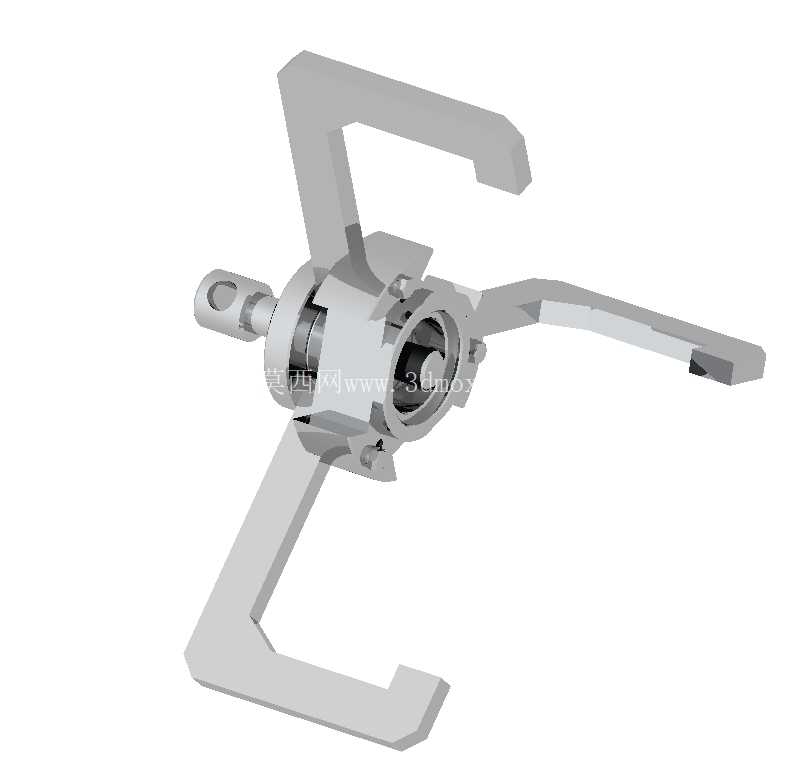

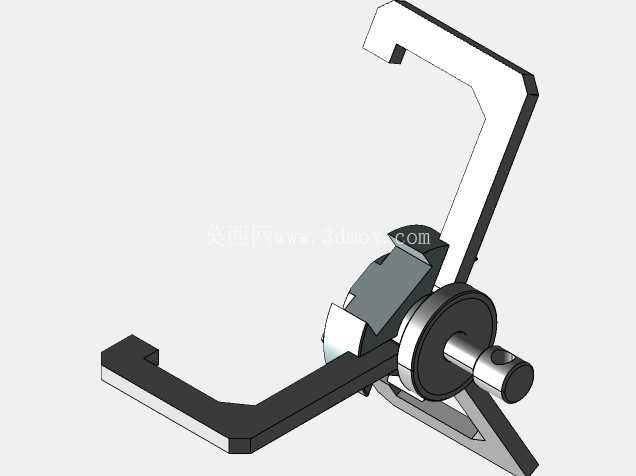

从结构设计逻辑来看，这套拉拔器没有采用复杂的快换爪结构，而是将拉爪与中心旋转座做了铰接式连接，拉爪可沿铰接轴在一定角度范围内摆动，当中心螺杆旋进施加轴向拉力时，三个拉爪会在拉力作用下自动向内收束，牢牢勾住待拆卸轴承的端面，不需要额外的锁紧结构固定爪部位置，这种设计大幅减少了工装的活动零件数量，在油污、铁屑较多的检修现场也不容易出现卡滞故障。中心螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的轴向拉拔力，螺杆表面做了发黑处理，在车间潮湿、多油污的环境下能起到基础防锈作用，螺杆的尾部设计了穿杆孔，可配套加力杆放大输入扭矩，针对过盈量较大的轴承拆卸场景，不需要额外搭配液压助力结构，就能输出足够的拉拔力。

在安装边界与适配尺寸上，这套拉拔器的三个拉爪完全张开时，最大勾持直径可覆盖常规中小型电机、减速机、泵类设备的常用轴承规格，拉爪的有效勾持深度做了加长设计，不仅能拆卸轴端外露的轴承，也能适配部分安装在轴段内侧、距离轴端有一定距离的轴承拆卸需求，中心螺杆的有效行程经过核算，能满足常规轴承从配合轴段完全拉出的行程要求，不会出现拉拔到一半螺杆行程不足、需要二次垫套的问题。拉爪的主体结构采用合金结构钢锻造后调质处理，勾持受力部位做了局部淬火，硬度控制在合理区间，既保证爪部有足够的强度不会在大拉力下断裂，也不会因为硬度过高在磕碰时出现崩裂飞溅的安全隐患。

实际作业时，操作人员只需要先将三个拉爪向外掰开，对准待拆卸轴承的后侧端面，让中心螺杆的顶头对准轴端中心，缓慢旋进中心螺杆，待三个拉爪完全勾住轴承端面后，再加力旋转螺杆，就能将轴承平稳地从轴段上拉出，整个拉拔过程的受力方向始终与轴的中心线保持重合，不会对轴本身造成侧向弯折力，能有效保护轴的配合精度，避免传统拆卸方式带来的轴件弯曲、轴承碎裂飞溅等问题。不同于液压拉马的密封结构容易在低温、多粉尘环境下出现密封失效漏油的问题，这套全机械式的三爪拉拔器没有易损的密封元件，日常维护只需要定期在螺纹、铰接部位涂抹润滑脂，就能长期保持顺畅的作业状态，适合机修班组、设备运维部门作为常备检修工装配置，不管是车间内的固定设备检修，还是外出的现场设备抢修，都能快速完成轴承、轴套类过盈配合零件的拆卸作业。
