轻型绝缘夹持尖嘴钳结构设计

在电子装配、低压线路检修、精密零件组装这类对操作绝缘性有明确要求的作业场景里，常规金属夹持工具往往存在误触短路、划伤 delicate 元器件的风险，这款轻型夹持钳的设计，正是瞄准这类细分作业需求做的定向优化。从实际使用场景出发，这类钳子的核心使用边界集中在小扭矩夹持作业，比如线束整理时的单股导线固定、PCB板上小型插接件的辅助对位、3D打印件支撑拆除时的小部位夹持，并不承担大剪切力、大夹持力的重载作业，所以设计之初就放弃了传统金属钳的全钢结构思路，转而采用非金属材质做整体成型。

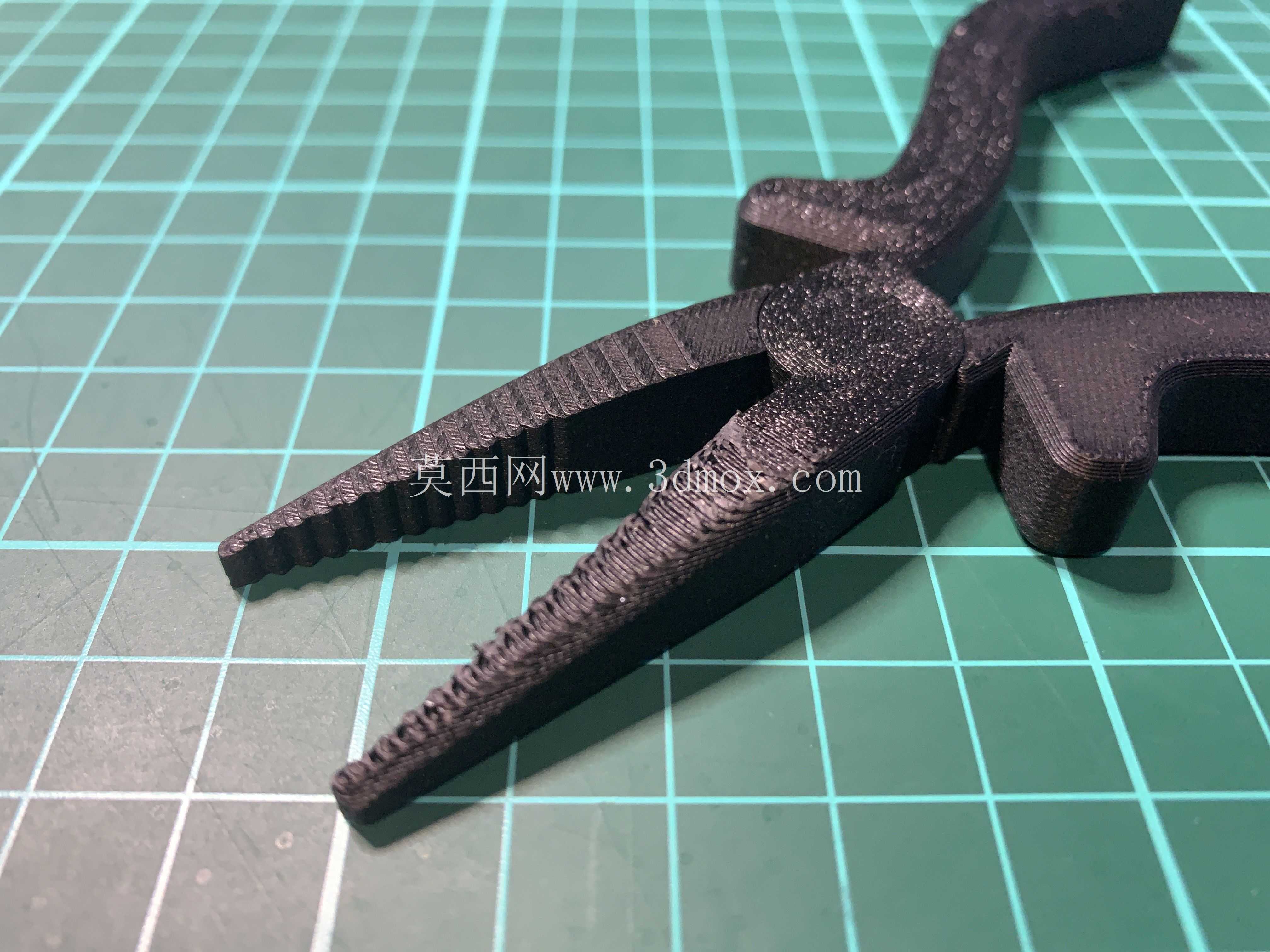

从功能特性来看，这款钳型采用了自开式的手柄结构，没有额外设置金属复位弹簧，依靠手柄自身的材质形变实现张开复位，既减少了装配零件数量，也避免了金属弹簧带来的导电风险，同时钳头部分做了细密的齿纹排布，齿纹深度控制在0.3mm以内，既能够保证对直径1mm以下的细导线、小型塑料零件的夹持摩擦力，又不会因为齿纹过深在零件表面留下明显夹痕，适配精密作业的表面保护需求。钳头的尖端做了15度的收窄处理，最尖端位置的宽度仅2mm，可以伸入狭窄的设备缝隙内完成夹持操作，比如电气柜内端子排旁的导线整理、小型模型内部的零件对位，都能获得足够的操作空间。

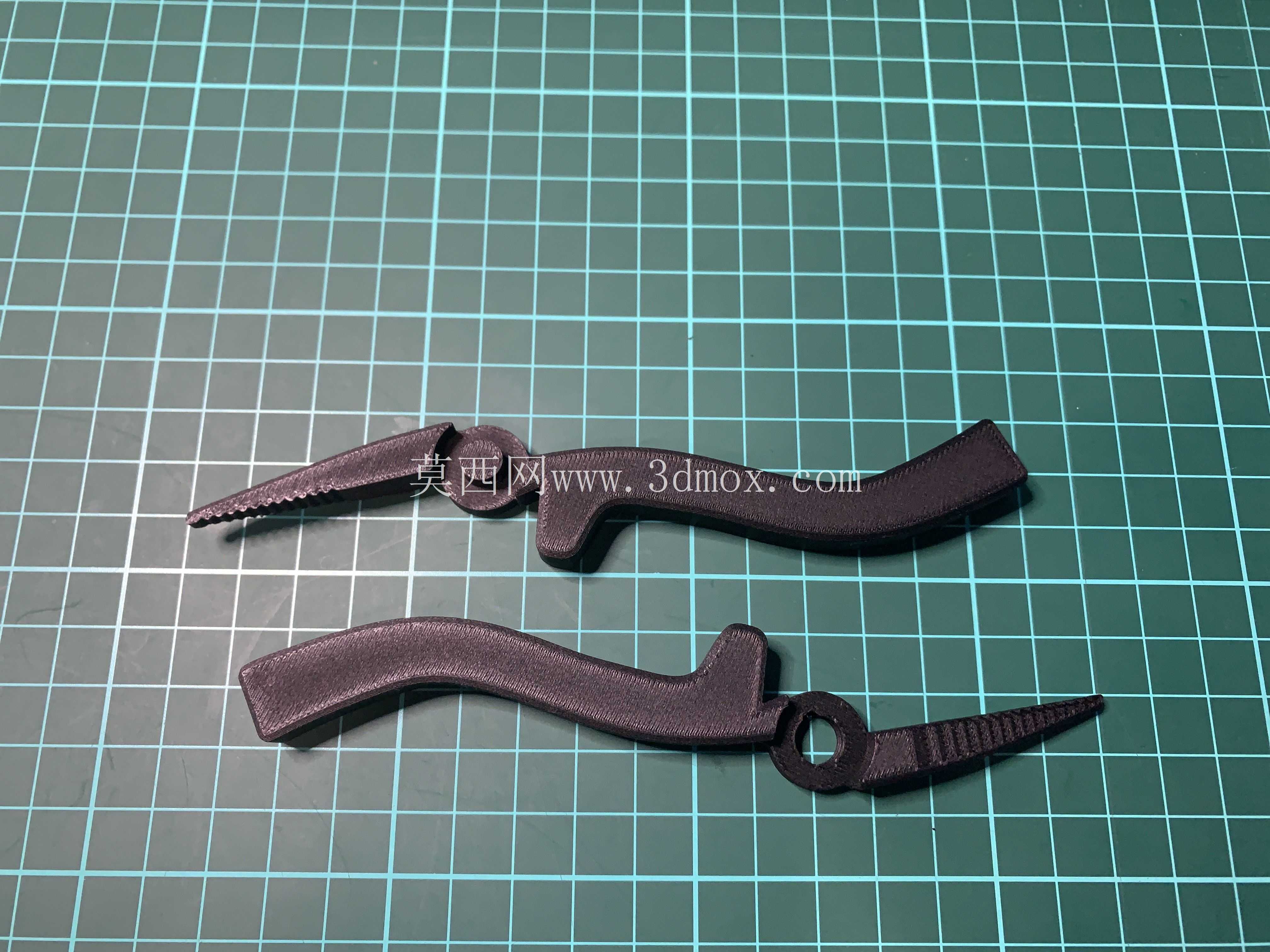

设计思路上，这款钳子优先保障电气隔离性能，整体结构没有嵌入任何金属嵌件，完全依靠工程塑料自身的结构强度满足使用要求。材质选型上，基础款可采用常规PLA类耗材打印实现，若需要提升结构刚性，可选用添加碳纤维或玻璃纤维填充的工程塑料耗材，纤维填充比例控制在15%-20%区间时，钳身的抗形变能力可以提升40%以上，同时不会明显增加钳身重量，长时间手持作业的疲劳感更低。钳身的受力位置做了局部加厚处理，手柄握持区域的厚度达到6mm，钳头与手柄衔接的转轴位置做了圆弧过渡，避免应力集中导致的断裂问题，转轴采用一体成型的铰接结构，不需要额外加装金属销轴，装配时仅需要将两个钳片对合卡入转轴位即可，装配工序简化到单步完成。

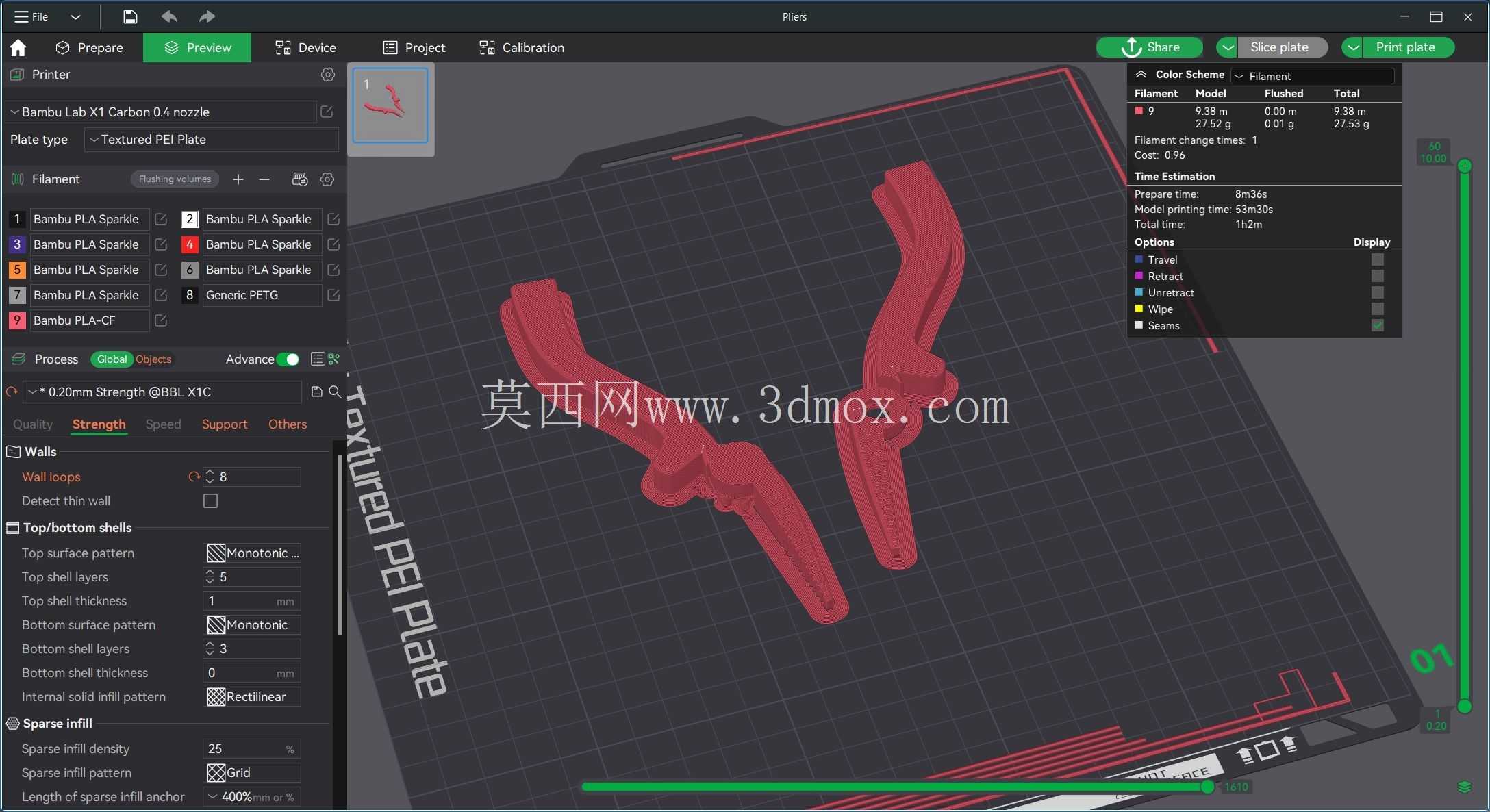

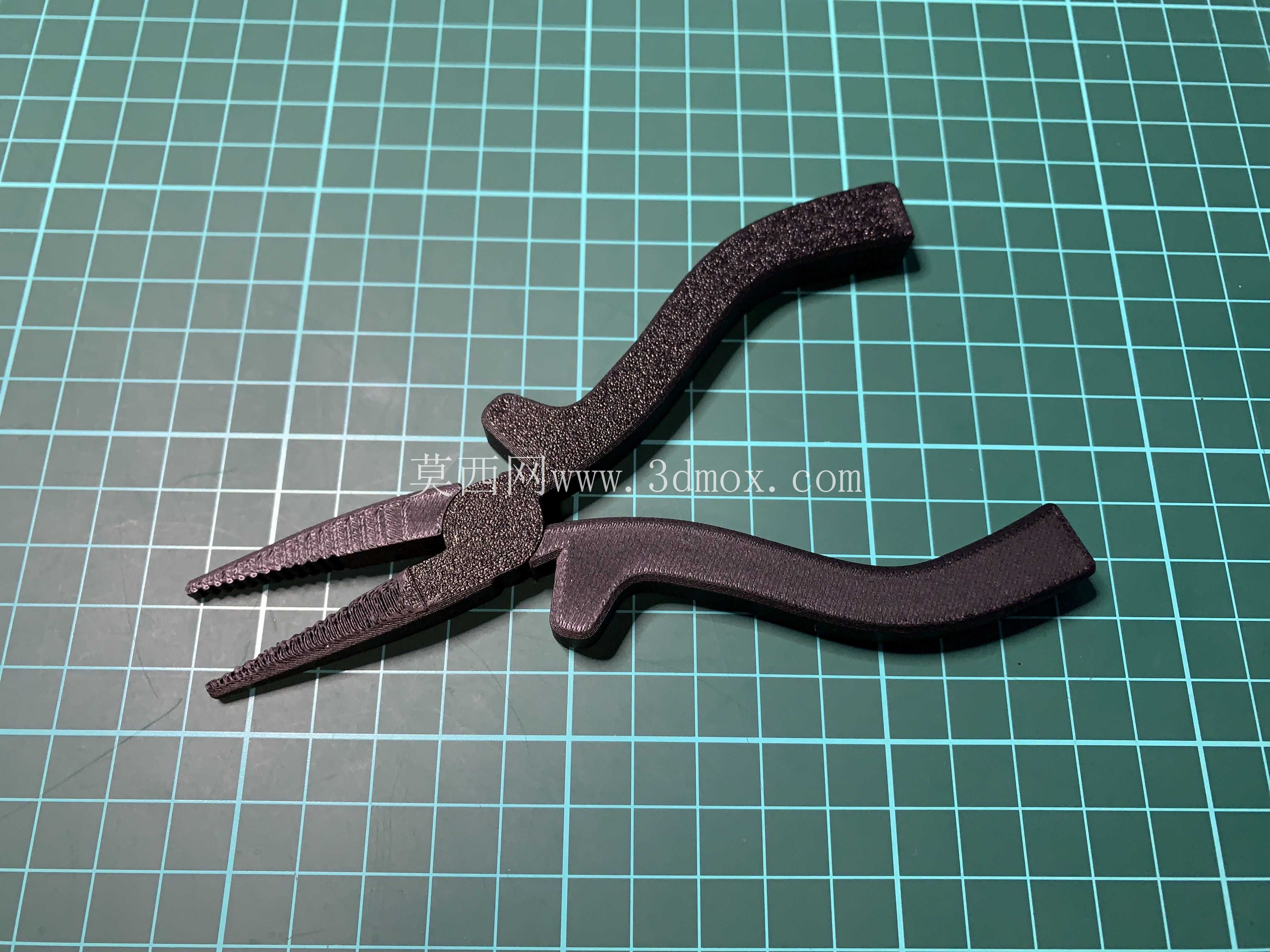

从外形尺寸与安装边界来看，这款钳子整体闭合状态下的总长度为120mm，手柄最大张开角度为30度，完全张开时两个手柄尾端的间距为65mm，符合成年人手掌的握持尺寸范围，不需要过大的握力就能实现稳定夹持。钳身的最大宽度出现在手柄握持区，为22mm，钳头部分的最大厚度为5mm，可以伸入宽度6mm以上的缝隙内完成作业。打印制作时，层厚设置在0.2mm即可满足表面精度要求，填充率设置在15%就能达到日常使用的强度需求，若需要更高的耐用性，可将填充率提升到30%，同时在转轴位置做局部100%填充加固，避免反复开合导致的转轴磨损。钳身的打印摆放建议沿钳身长度方向平放，不需要额外添加支撑结构，仅需要在手柄底部添加边缘裙边即可防止打印过程中翘边，打印完成后仅需要去除裙边、简单打磨铰接位置的毛刺即可正常使用，不需要后续的装配、金属件压装等工序。

在实际作业适配性上，这款钳子因为全非金属的结构特性，除了常规的电气作业场景，还可以用于3D打印后处理过程中的零件夹持、模型组装时的小零件固定，不会对塑料零件表面造成磕碰损伤，也不会在接触电子元件引脚时造成短路风险，相比传统金属尖嘴钳，重量仅为同尺寸金属钳的1/5，放在工具包内携带不会增加过多负重，适合现场检修、外出作业时作为辅助夹持工具使用。钳身的手柄位置做了贴合手指弧度的曲面设计，握持时手指与手柄的接触面积更大，长时间夹持作业时不会出现局部压痕，手柄表面没有做额外的防滑纹路，依靠塑料自身的表面摩擦力即可满足握持需求，避免纹路内积存灰尘、油污后难以清理的问题，适合在无尘车间、电子装配线这类对清洁度有要求的场景使用。
