显微镜35mm轴径配套快装连接夹具

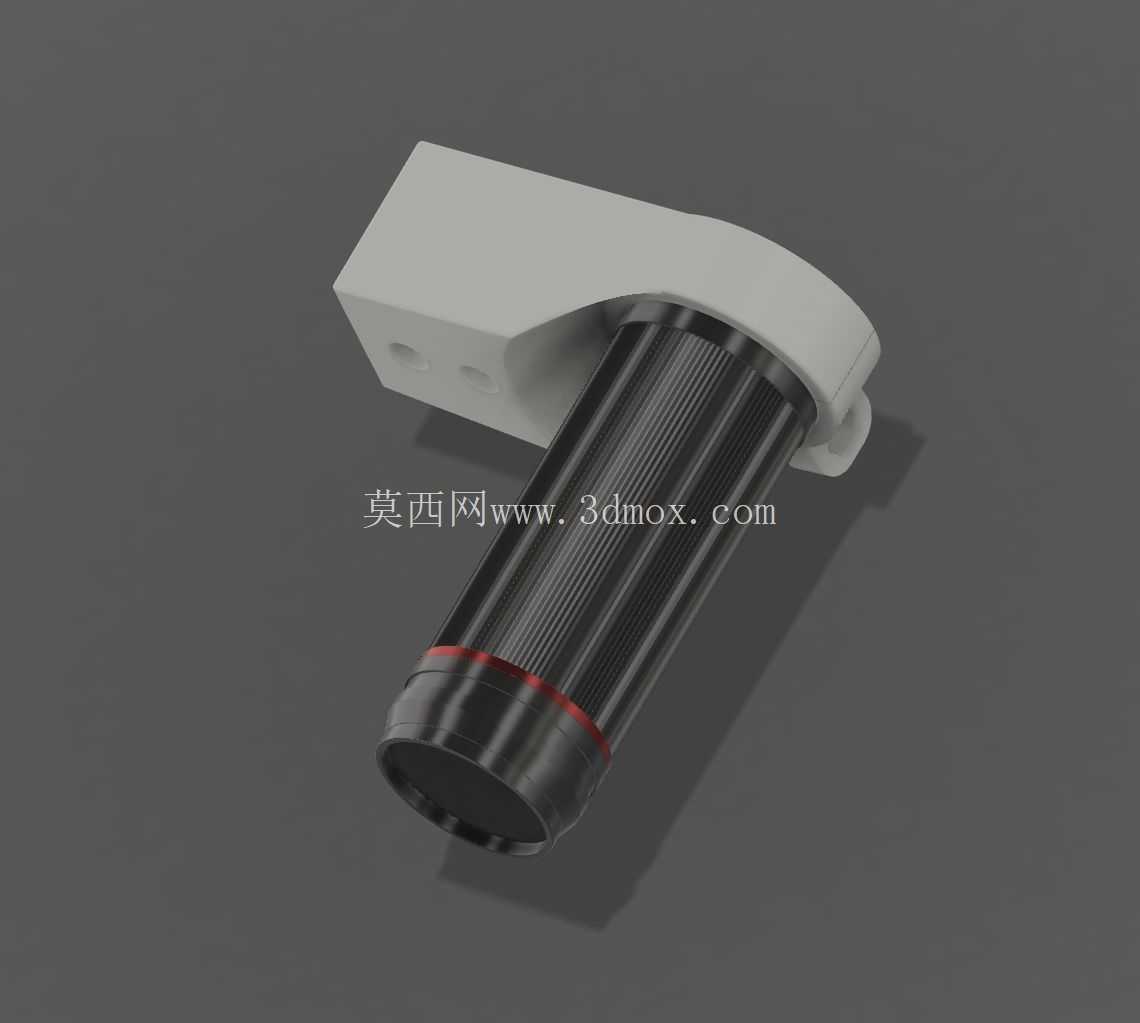

在数码显微镜的日常使用场景中，很多使用者会遇到设备固定灵活性不足的问题——常规显微镜支架的调节范围有限，当需要将显微镜镜头临时固定在不同的观测工位、或是搭配辅助支架实现特殊角度观测时，原厂配套的固定结构往往无法适配多样化的安装需求。这款35mm轴径连接夹具，正是针对这类实际使用痛点开发的转接固定结构，主要用于匹配镜身轴径为35mm的数码显微镜，实现镜身与19mm管径标准支架、外接支撑臂的快速连接固定。

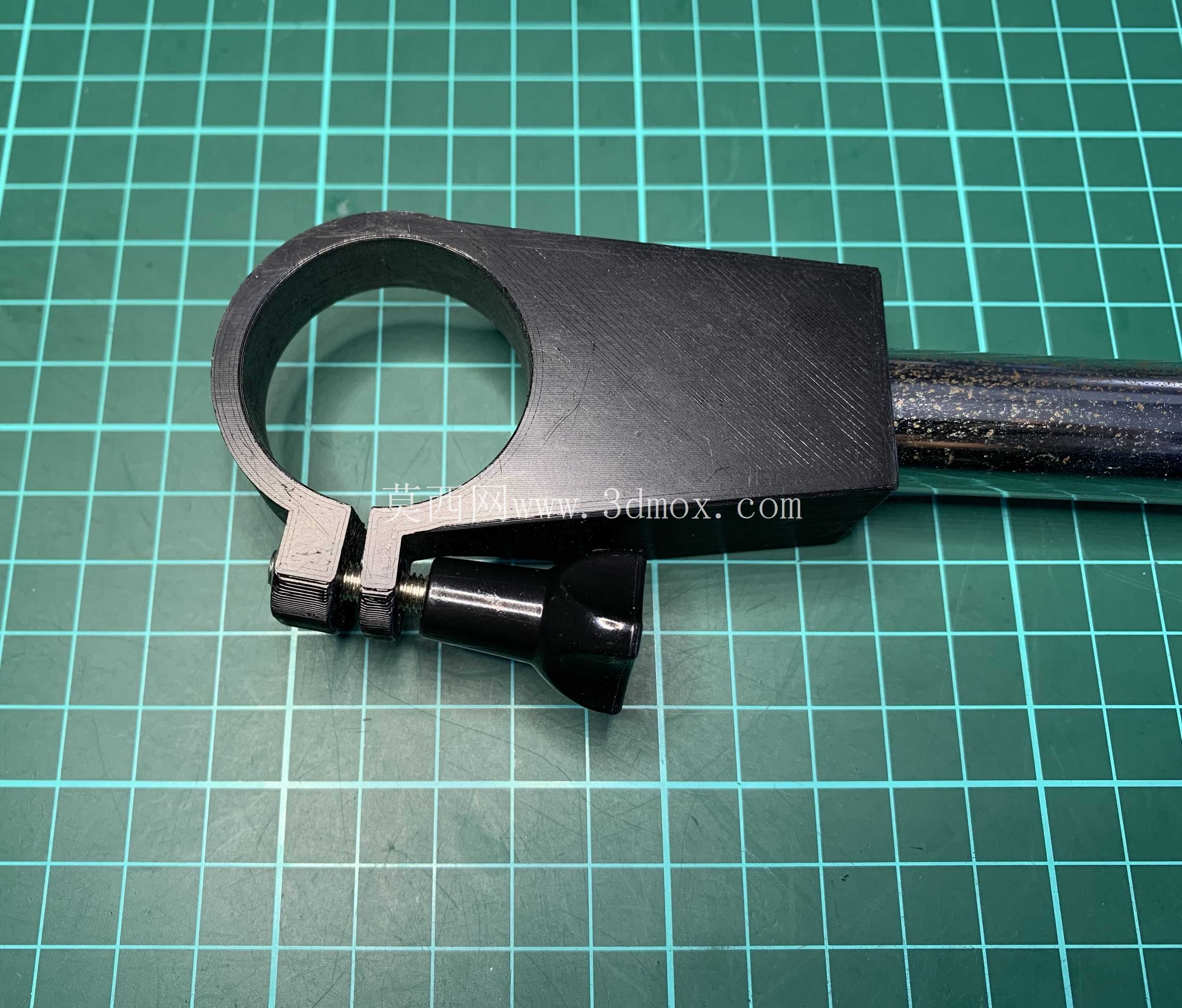

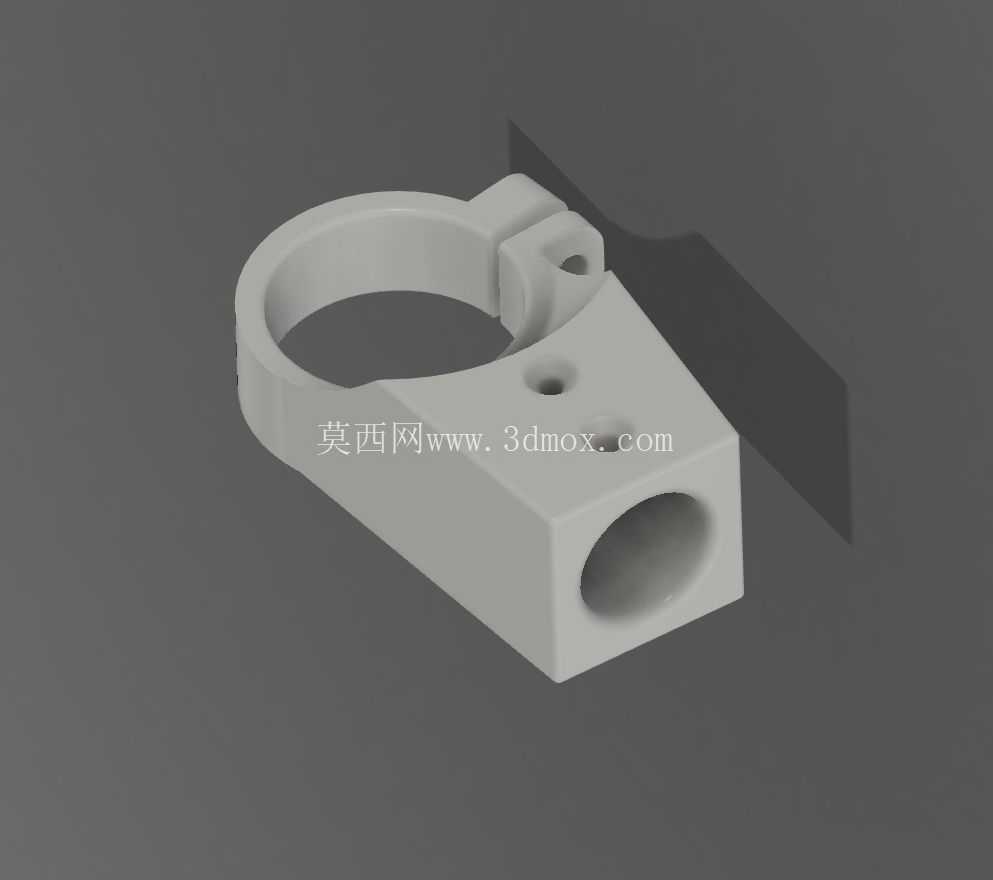

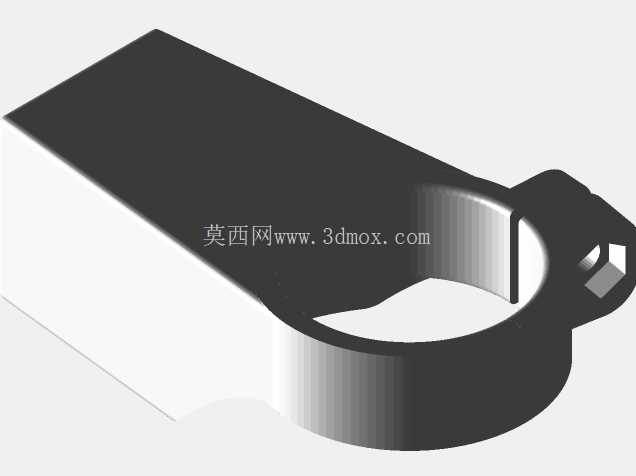

从结构功能来看，这款夹具采用分体抱夹式设计，主体一侧为开口的环形抱箍结构，用于套入显微镜的35mm镜身轴段，抱箍开口处设置锁紧结构，通过翼形螺钉实现抱箍的松紧调节，无需额外工具即可手动完成镜身的装夹与位置调整，锁紧后可提供足够的夹持力，避免观测过程中镜身出现滑移、偏转。夹具另一侧为平直的连接基座，基座上预留两个固定安装孔，可通过紧固件将夹具整体固定在配套的连接件上，实现与19mm管径支架的对接，让显微镜可以脱离原厂固定底座，适配更多第三方支撑结构，拓展设备的使用场景。

设计过程中，首先明确了核心的安装边界参数：抱箍的适配内径为34.5mm，预留了轻微的调整余量，既可以保证与35mm镜身的贴合度，避免夹持过紧刮伤镜身表面，也允许使用者根据实际镜身的尺寸公差，通过打磨微调抱箍内壁，获得更合适的夹持松紧度。抱箍的开口宽度经过反复校核，保证在螺钉完全松开时，抱箍的开口量足够让镜身顺利卡入，无需完全拧下螺钉即可完成装拆，提升日常使用的操作效率。连接基座的平面度控制在合理范围内，保证安装后与对接件的贴合紧密，不会出现安装倾斜导致的光轴偏移问题。

考虑到这类定制夹具多为桌面级3D打印制作，结构设计上做了针对性的工艺优化：整体壁厚均匀，避免打印过程中出现翘曲、填充不均的问题；转角位置均设置了合理的圆角过渡，减少打印过程中的应力集中，提升成品的结构强度；翼形螺钉的安装位预留了足够的操作空间，即使佩戴手套也可以顺利拧动螺钉完成锁紧。夹持接触面的设计上，没有做额外的防滑齿结构，避免硬质接触面压伤镜身的漆面或塑料外壳，依靠抱箍抱紧后的静摩擦力即可满足固定需求，若需要更大的夹持力，也可在抱箍内壁粘贴薄橡胶垫提升摩擦系数。

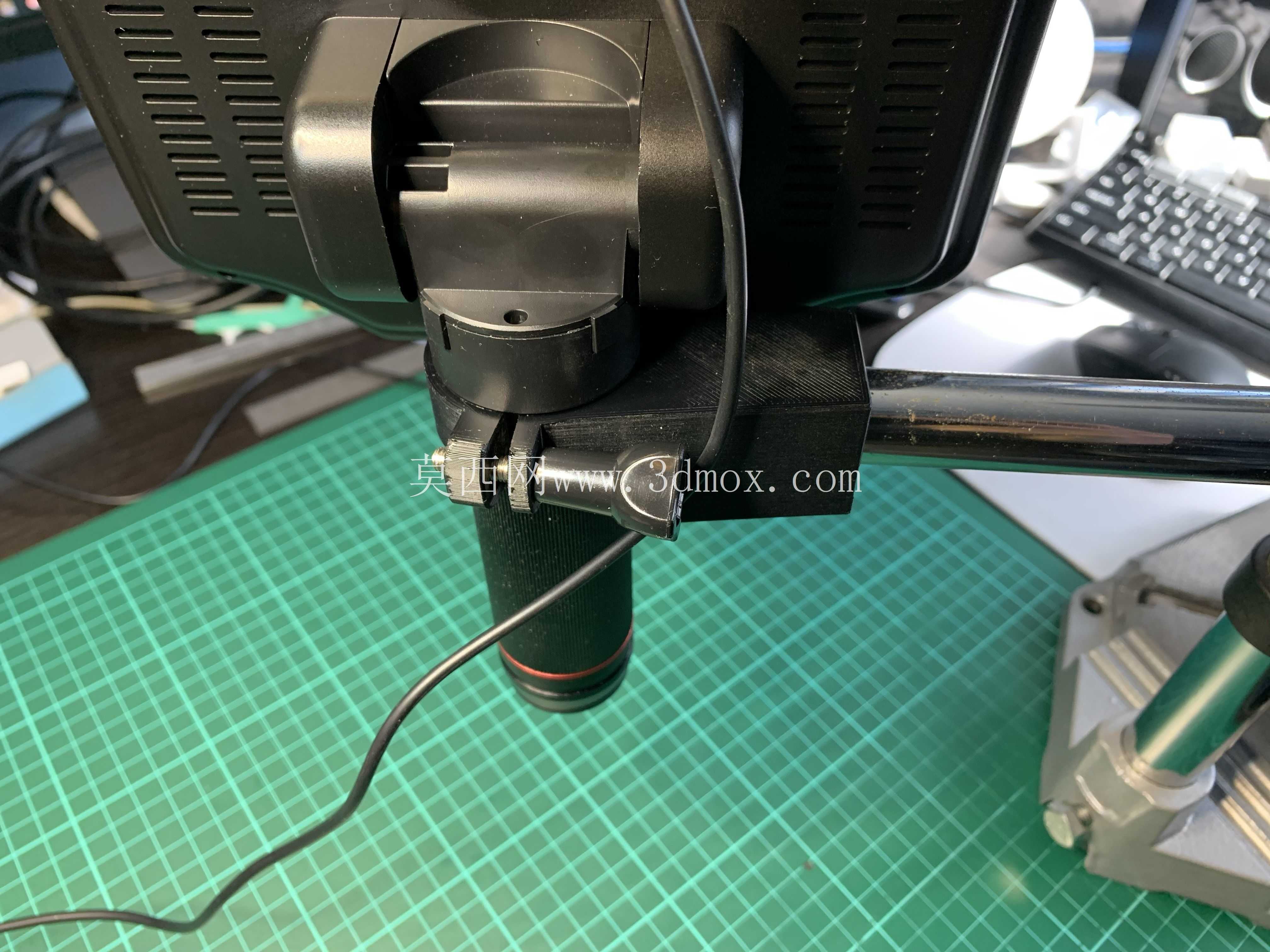

实际使用中，这款夹具可以解决很多现场观测的实际问题：比如在生产线产品检测工位，需要将显微镜固定在设备机架上观测工件细节时，可通过这款夹具将显微镜转接固定在标准管径的支架臂上，调整到合适的观测角度后锁紧即可；在桌面微距拍摄场景中，也可通过这款夹具将显微镜固定在相机支架、魔术臂上，实现更灵活的机位调整。相较于原厂配套的固定座，这款夹具的结构更紧凑，装拆更快捷，且可以根据实际使用需求调整夹持位置，沿镜身轴向滑动调整伸出长度，适配不同的工作距离需求。

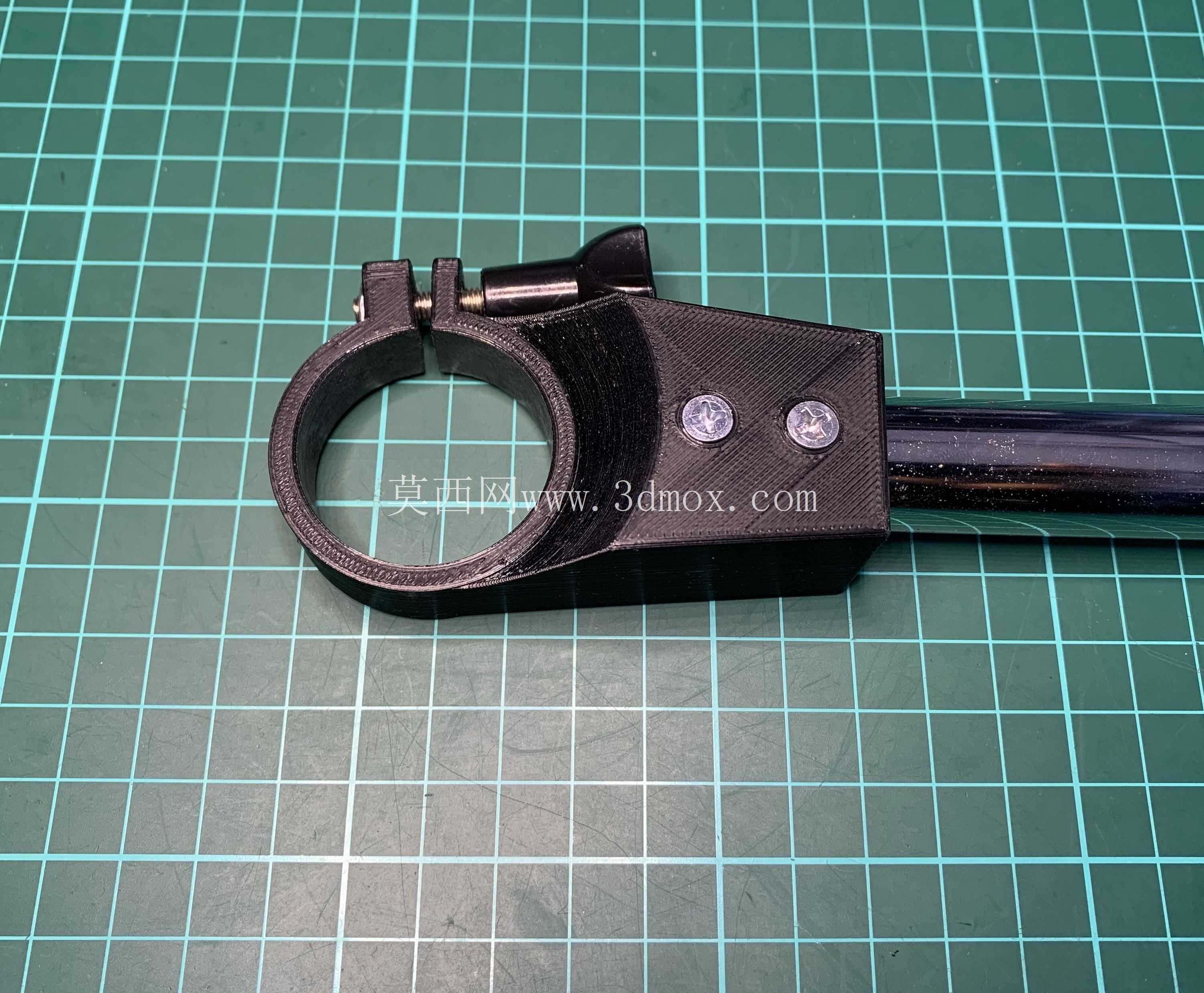

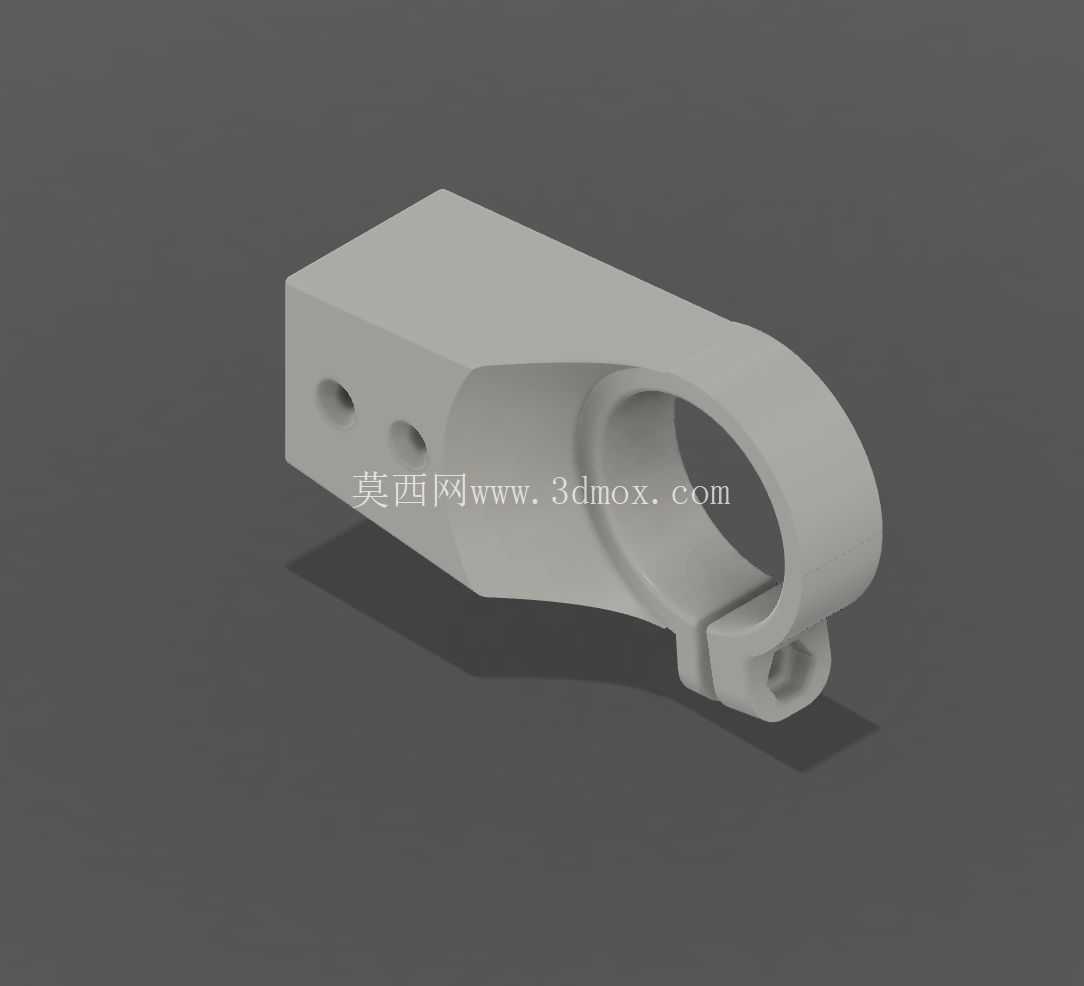

结构细节上，两个安装孔的孔位间距经过匹配校核，可兼容常见的快装板、转接块安装孔距，无需额外打孔即可完成对接；抱箍的锁紧螺钉选用标准的GoPro M5翼形螺钉，属于通用标准件，后期若出现螺钉滑牙、丢失的情况，很容易找到替换件，降低维护成本。整体结构没有复杂的曲面或悬空结构，无论是FDM还是光固化3D打印都可以顺利制作，打印完成后仅需简单去除支撑、打磨安装孔即可投入使用，对于有自制改装需求的使用者来说，复刻门槛很低。

在安装适配性方面，除了适配35mm轴径的显微镜镜身，这款抱夹结构也可用于同管径的其他圆柱形杆件的固定，比如望远镜镜筒、激光指示器、小型工业相机的固定，只要杆件外径在34-35mm范围内，都可以通过这款夹具实现快装固定，拓展了结构的适用范围。锁紧力的调校上，经过实际测试，使用PETG材料打印的成品，在螺钉锁紧到合适力度时，可承受1kg以内的设备重量不出现下滑，完全可以满足常规数码显微镜的固定需求，若需要夹持更重的设备，也可更换为强度更高的打印材料，或是在抱箍外侧增加加强筋结构提升整体刚性。
