达芬奇结构镜面抛光装置设计

　　这款基于达芬奇经典机械原理设计的镜面抛光装置，核心采用齿轮啮合传动结构实现动力传递，整套机构无需外接动力源，通过手动摇臂输入扭矩即可完成抛光作业，适配小尺寸平面、弧面工件的镜面级抛光工序，常见于五金修配、首饰加工、小型精密零件表面处理等场景，尤其适合无电力供应的野外维修、手工作坊精细加工场景使用。整套装置的底座采用一体化平板结构设计，安装时仅需通过底座四个边角的预留孔位完成螺栓固定，即可保证整机运行的稳定性，底座整体长宽尺寸控制在300mm*250mm范围内，垂直方向总高度不超过280mm，安装边界占用空间极小，可直接固定在常规钳工工作台台面使用，无需额外搭建专用安装机架。

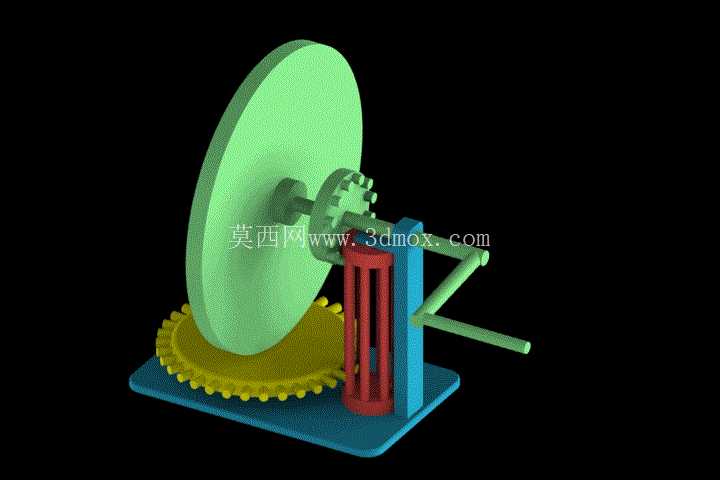

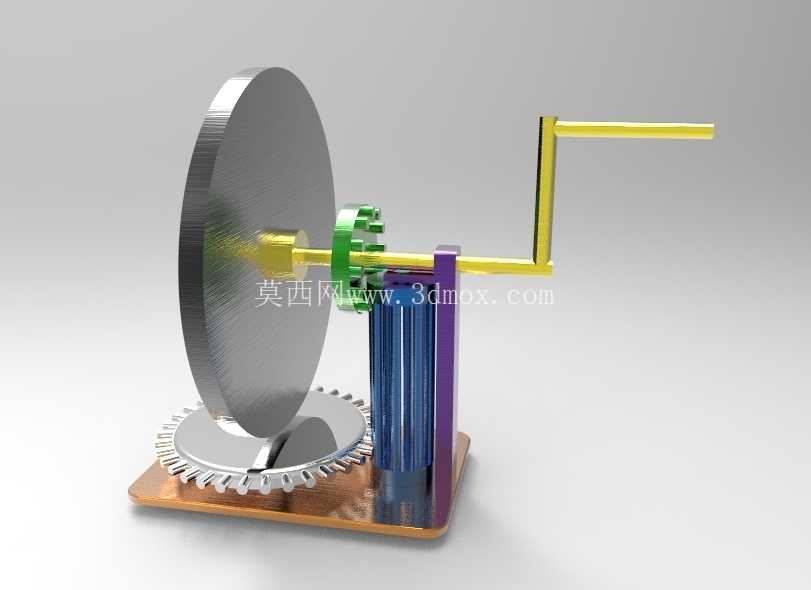

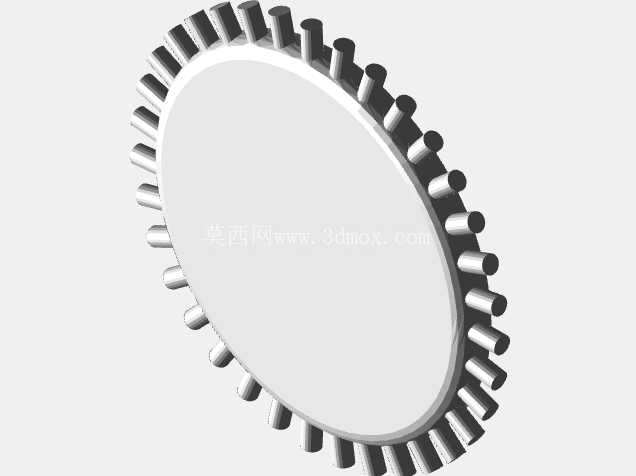

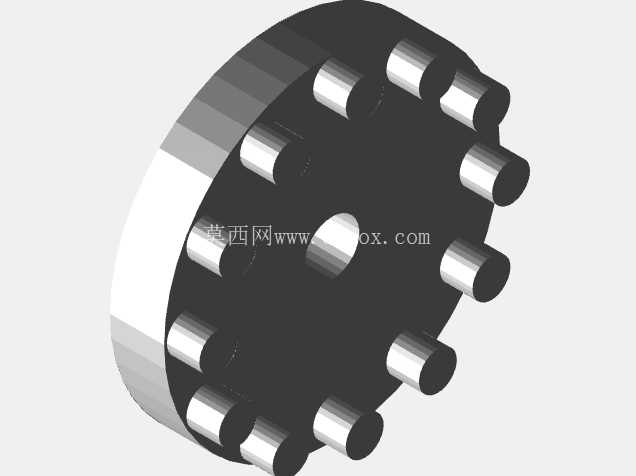

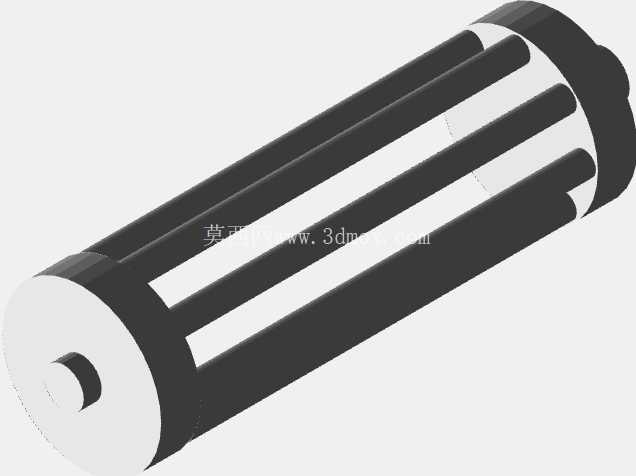

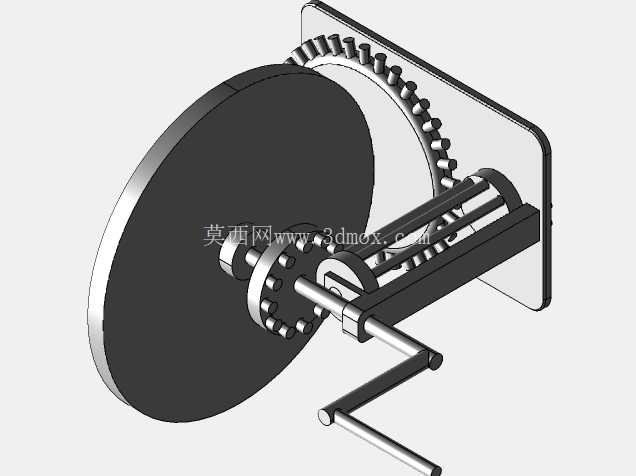

　　传动系统采用端面齿轮与圆柱齿轮啮合的结构设计，摇臂输入的旋转扭矩通过垂直布置的传动轴传递至抛光轮安装座，齿轮组传动比经过匹配计算，手动输入转速保持在30-60r/min区间时，抛光轮端面线速度可稳定维持在1.5-3m/s的镜面抛光合理区间，避免线速度过高导致工件表面烧伤、线速度过低造成抛光效率不足的问题。抛光轮采用悬臂式安装结构，轮盘直径设计为200mm，工作面可粘贴不同目数的抛光砂纸、羊毛毡或抛光布，通过更换不同的抛光耗材，可完成从粗抛到精抛的全工序加工，针对铜、铝、软钢等不同材质工件，仅需调整摇臂输入转速与抛光耗材选型，即可达到Ra0.05以下的镜面加工效果。

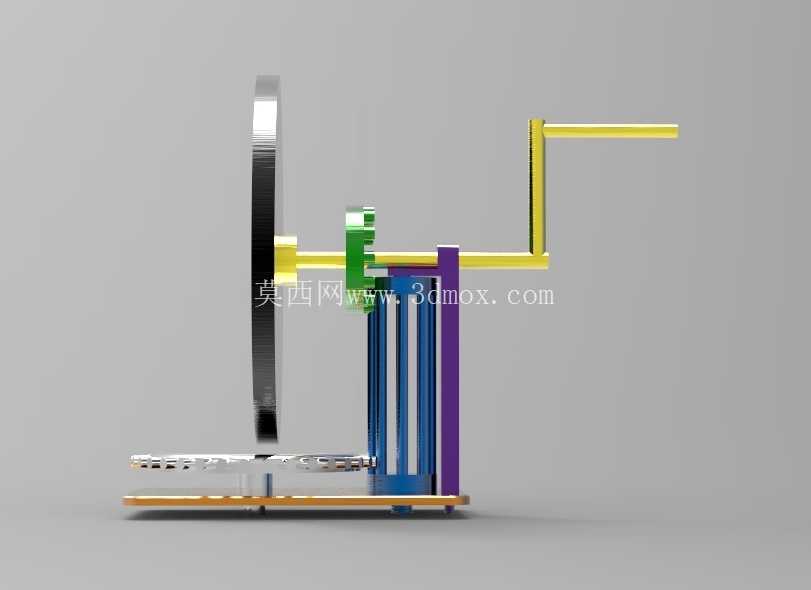

　　装置的支撑立柱采用框架式结构设计，既保证了传动轴的支撑刚性，避免抛光作业时轮盘出现径向跳动影响加工精度，又尽可能降低了整体结构重量，整套装置总重量控制在5kg以内，可根据加工需求灵活转移作业位置。设计过程中充分考虑了手动操作的人机工程学，摇臂的握持位置距离底座台面高度为180mm，操作时手臂自然下垂即可完成摇转动作，长时间作业不易产生疲劳；抛光轮工作面与底座平面呈垂直布置，工件可直接抵靠在底座边缘的定位挡边处进给，无需额外设计复杂的工件夹持工装，针对异形曲面工件，也可手持工件贴近抛光轮工作面完成柔性抛光，适配性极强。整套机构的运动部件均做了限位设计，齿轮啮合侧隙控制在0.1-0.2mm区间，既保证传动过程无卡滞，又避免间隙过大导致抛光轮转动时出现窜动，抛光作业时轮盘端面跳动量可控制在0.05mm以内，保证加工表面的平整度。与常规电动抛光设备相比，该结构无电机、电控等易损部件，维护成本极低，仅需定期在齿轮啮合面、传动轴转动位置涂抹润滑脂即可长期使用，且运行过程无电气安全隐患，适合对防爆有要求的加工场景使用。

　　在实际加工应用中，该装置可完成小型模具型腔抛光、五金零件去毛刺后的镜面精修、首饰表面抛光、金属工艺品表面处理等多种作业，针对小批量、多品种的加工场景，其灵活度远高于大型自动化抛光设备，且操作门槛极低，无需专业的设备操作培训，普通钳工即可快速上手使用。结构设计上所有零部件均采用常见的金属板材、棒材加工而成，无特殊定制的异形零件，加工制造难度低，普通机加工车间即可完成全套零件的加工与装配，制造成本仅为同规格电动抛光设备的三分之一左右。抛光轮的安装轴采用快拆结构设计，更换不同规格的抛光轮时，仅需拧动轴端的锁紧螺母即可完成拆装，无需拆解整套传动机构，耗材更换效率高。装置的底座下方预留了配重安装槽，当加工较大尺寸工件、抛光作用力较大时，可在槽内加装配重块，进一步提升整机稳定性，避免抛光作业时装置出现移位。整套传动结构完全外露，也可作为机械原理教学的演示模型，直观展示齿轮啮合传动、扭矩传递、运动方向转换的机械原理，兼具实用加工价值与教学演示价值。
