儿童沙滩耙铸造模具结构设计方案

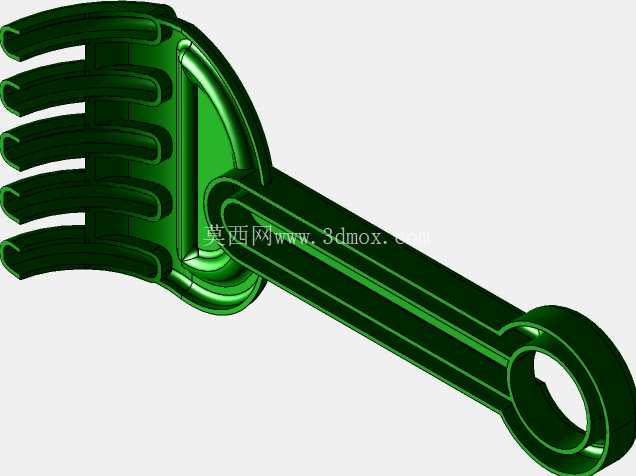

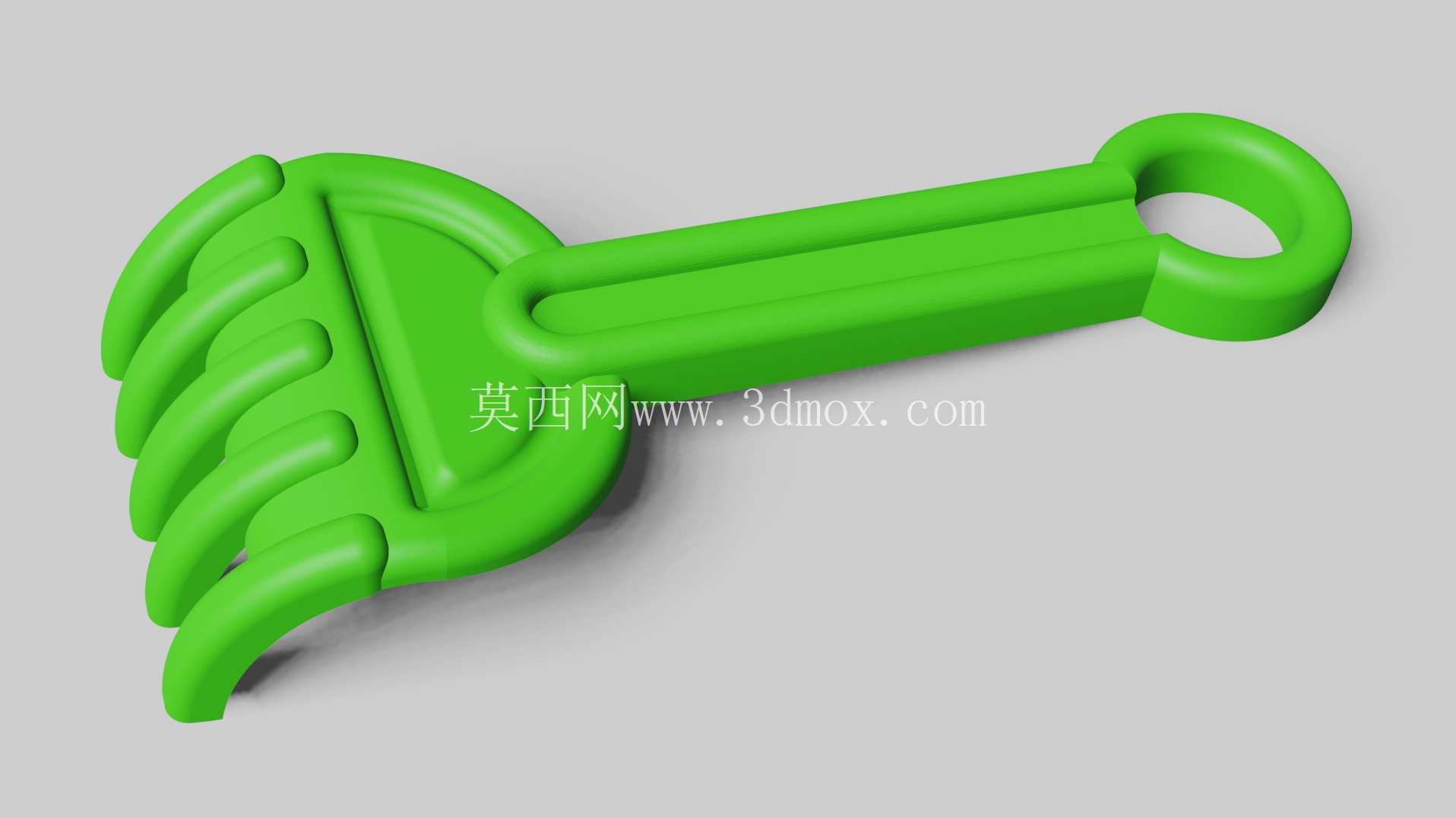

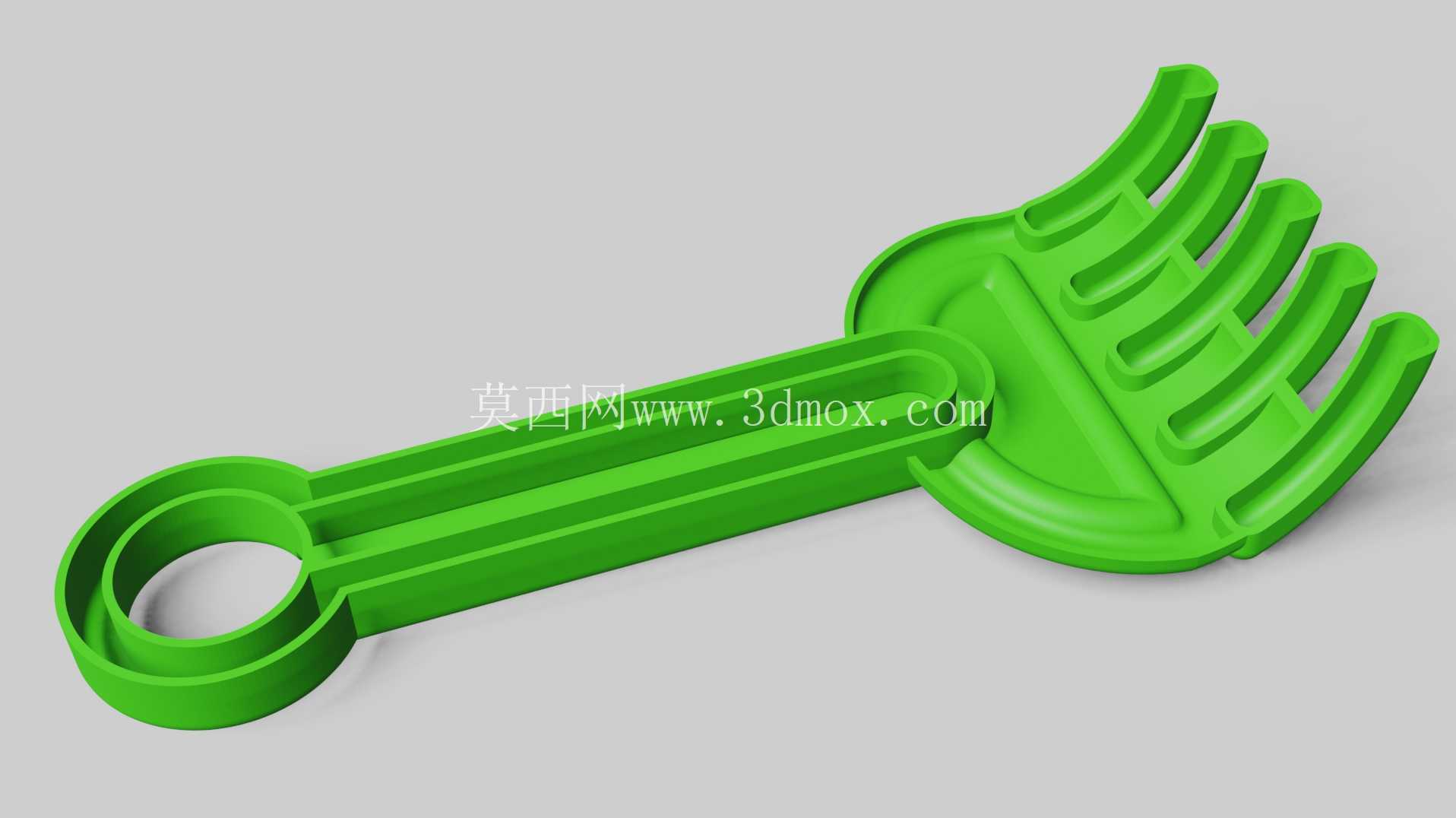

　　这套模具针对儿童沙滩玩具耙的批量铸造生产开发，适配锌合金、铝合金等低熔点有色合金的重力铸造工艺，也可通过调整模腔表面粗糙度与拔模斜度，适配小规模注塑试生产场景，核心应用场景覆盖玩具代工厂的小件日用品批量成型工序，也可作为职业院校模具专业的教学演示案例，帮助学员理解平面分型、侧凹避让的基础设计逻辑。从实际生产需求倒推设计逻辑时，首先要考虑沙滩耙的使用场景：这类产品是儿童在沙池、海滩玩耍时用来挖沙、耙拢细沙的工具，手柄需要承受儿童握持时的掰扯力，耙齿部分需要有足够的刚度避免挖沙时弯折，同时边缘不能有锐边毛刺，因此模腔的边缘位置全部做了R0.5的圆角过渡，避免成型后工件出现锋边，减少后续去毛刺的工序时长。

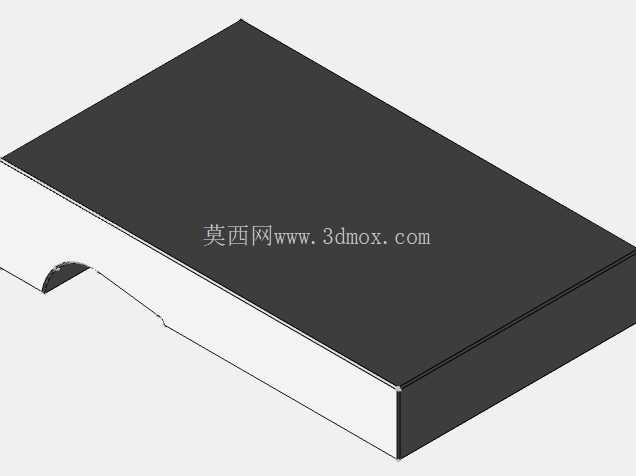

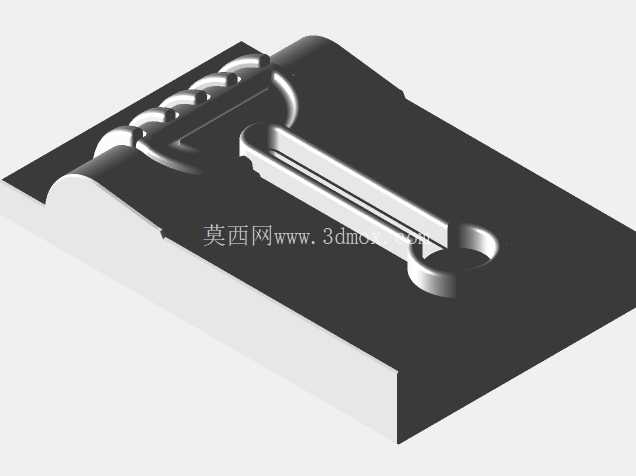

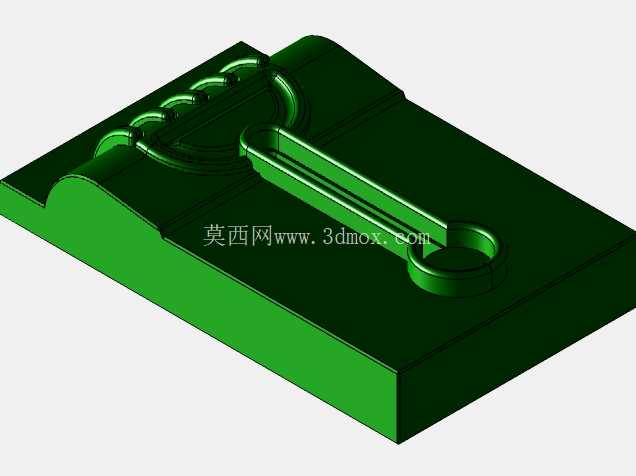

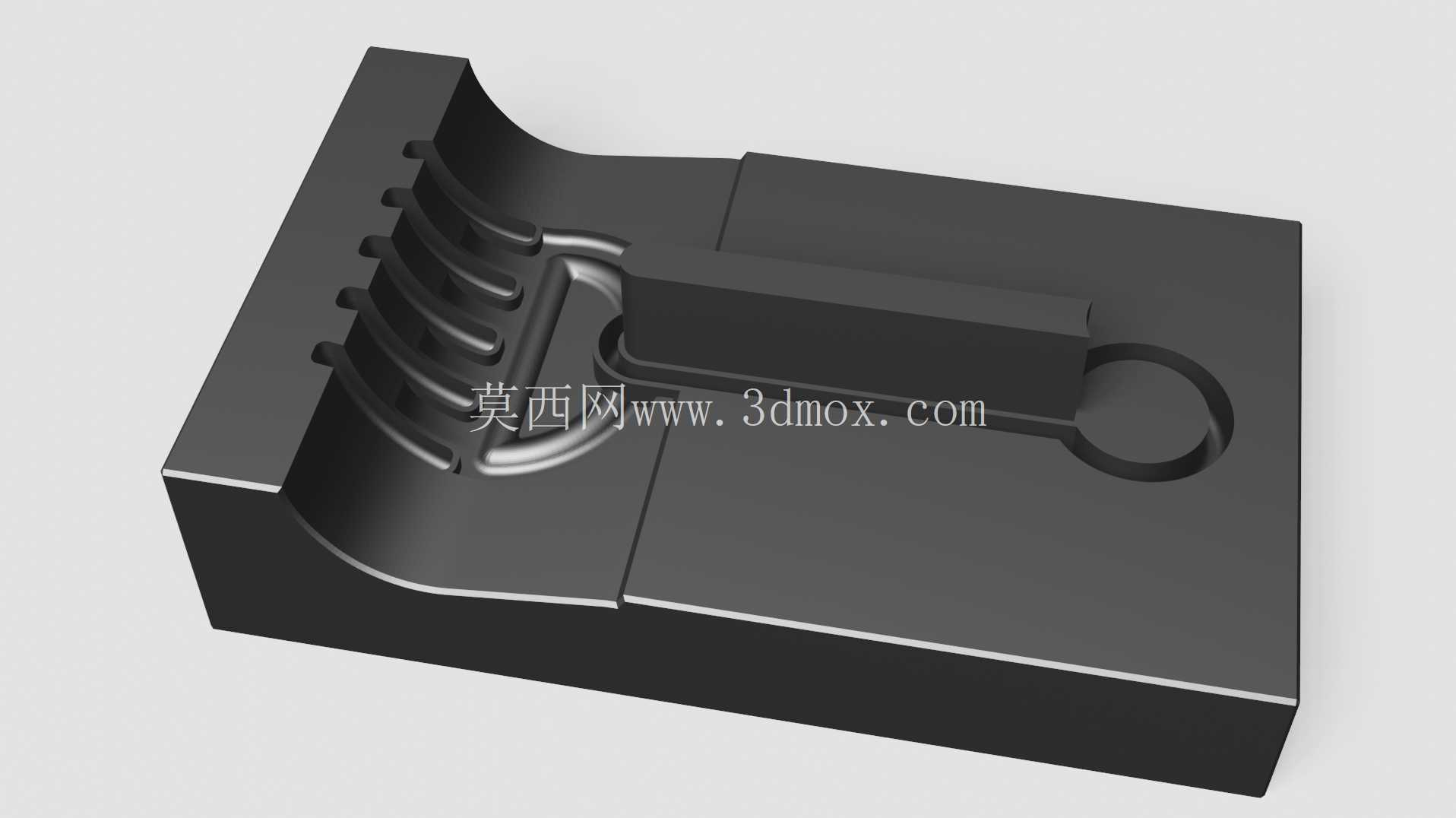

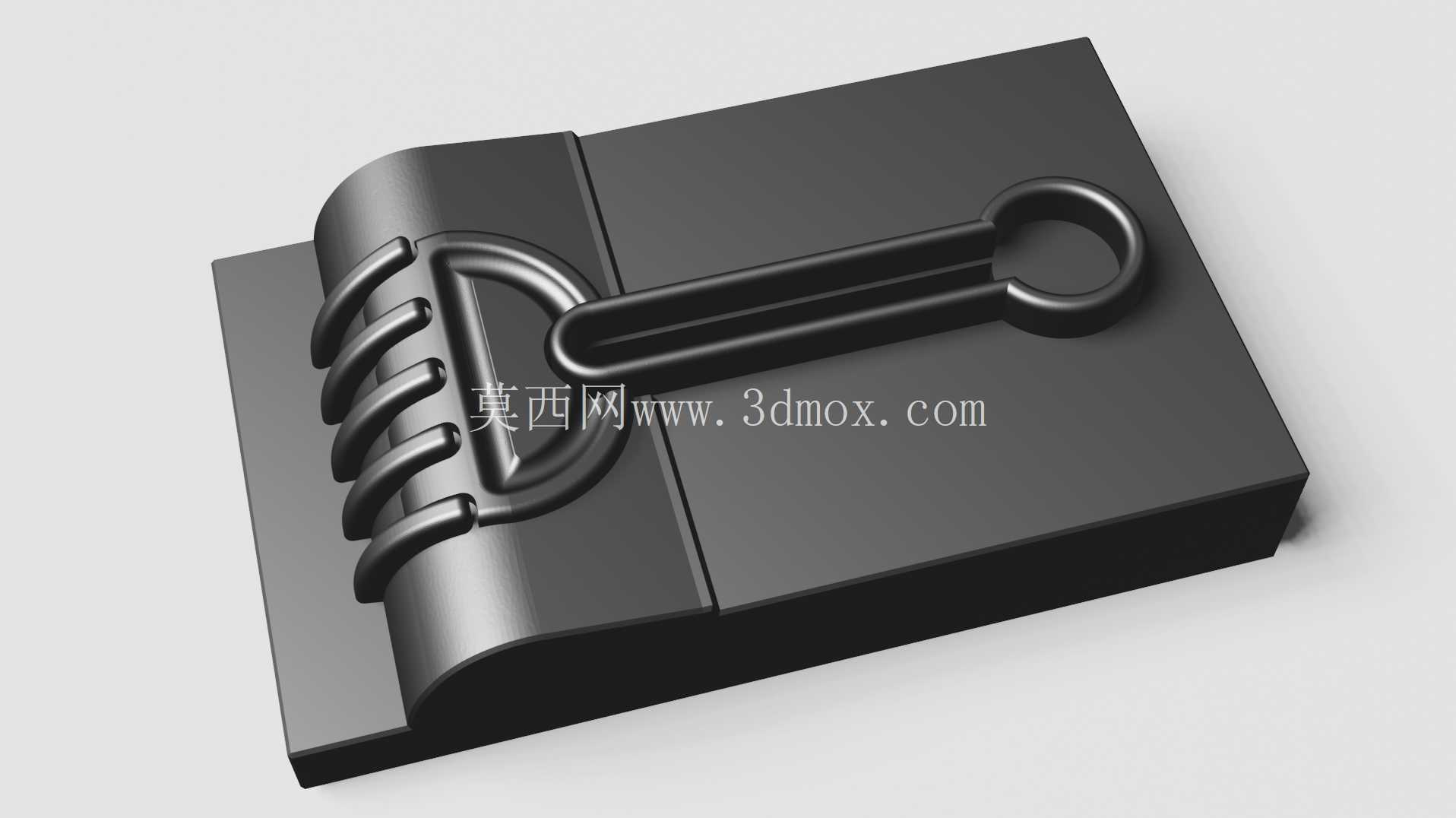

　　模具采用水平分型的两板模结构，分型面选在耙体的最大轮廓面上，也就是手柄与耙齿连接的中位面，开模时上下模直接沿垂直方向分离，不需要额外设置侧抽芯机构——因为耙体本身没有垂直于开模方向的倒扣结构，手柄末端的挂孔是沿开模方向贯通的，直接在上下模分别做半圆柱凸台即可成型，不需要额外的抽芯滑块，能大幅降低模具的加工成本与后期维护难度。浇注系统的设计上，内浇口选在耙体手柄与耙头的连接位置，这个位置是工件的壁厚最大处，金属液充型时可以从厚壁处向薄壁的耙齿、手柄末端流动，避免出现冷隔、浇不足的缺陷，同时浇口残留位置在工件的非外观面，后续打磨去除浇口时不会破坏耙体正面的外观质感。

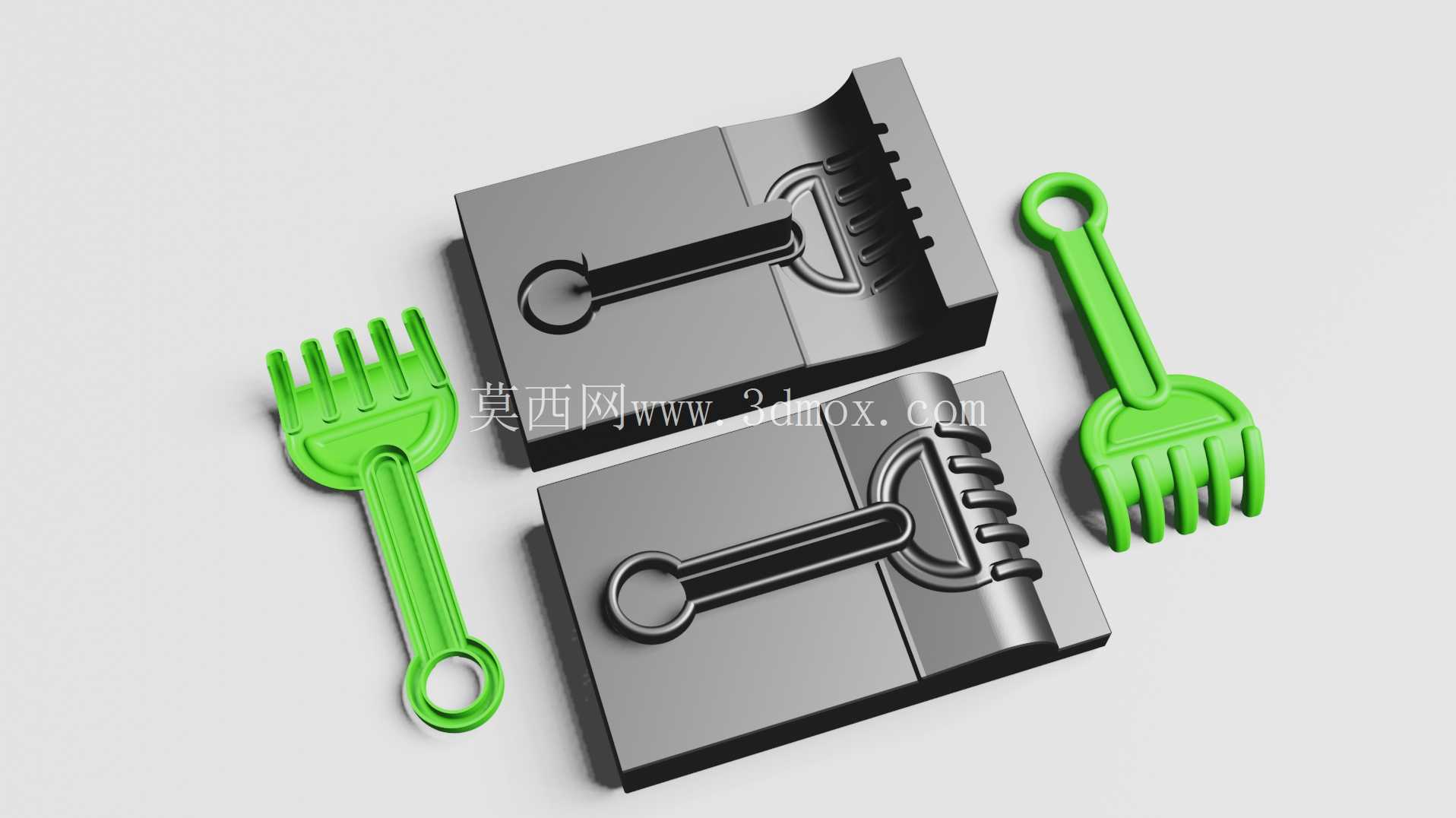

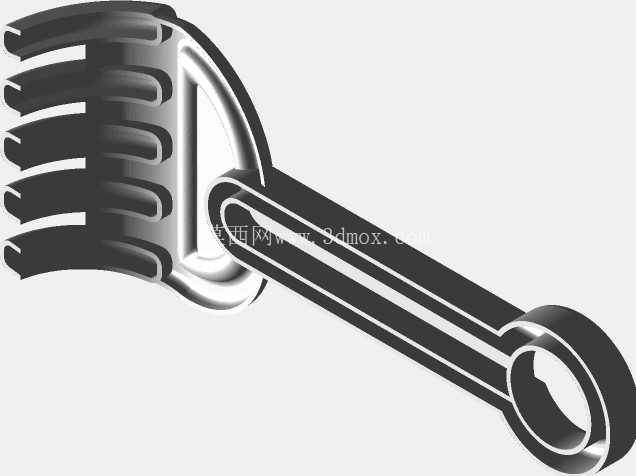

　　模腔的尺寸设计上，考虑到铸造合金的冷却收缩率，整体模腔按1.2%的收缩率放大尺寸，最终成型的沙滩耙总长度控制在120mm左右，耙头宽度45mm，手柄直径8mm，耙齿长度15mm，这个尺寸刚好适配3-6岁儿童的手掌握持尺寸，不会因为尺寸过大导致儿童握持费力，也不会因为尺寸过小产生误吞风险。模具的安装边界适配常规的小型重力铸造机工作台，上下模的外形尺寸控制在150mm100mm40mm，模架四周预留了M6的安装螺丝孔位，孔位间距符合小型铸造设备的通用安装标准，不需要额外制作转接板就可以直接装夹在台面上，上下模的合模定位采用对角布置的两个φ8导柱导套，合模间隙控制在0.02mm以内，避免合模错位导致的工件飞边过厚问题。排气槽开设在耙齿的末端位置，深度0.1mm，宽度5mm，金属液充型时模腔内的空气可以顺着排气槽排出，避免耙齿末端出现气孔缺陷。从成型效率来看，这套模具每模可以成型两件沙滩耙，左右对称布置在浇道两侧，一次浇注即可得到两个成品，单模的浇注循环时间控制在2分钟以内，适配中小批量的生产需求。模腔的表面处理采用抛光至Ra1.6的粗糙度，既可以保证成型后工件的表面光滑度，减少后续抛光工序的工作量，也可以降低开模时的脱模阻力，配合0.5°的拔模斜度，工件可以轻松从模腔中脱出，不会出现粘模、拉裂的问题。

　　另外在模具的冷却系统设计上，因为是小型件的重力铸造，不需要额外开设水冷通道，依靠模架自身的自然冷却即可满足生产节奏，简化了模具的结构复杂度，也降低了模具的制造成本。针对生产中可能出现的耙齿填充不满问题，设计时特意将耙齿位置的模腔圆角做了加大处理，同时调整了内浇口的导流方向，让金属液可以优先填充耙齿位置，再回流到手柄部位，避免金属液在流动过程中温度下降过快导致的冷隔缺陷。手柄末端的挂孔凸台做了1°的斜度，方便开模时凸台从工件中脱出，不会出现挂孔位置拉裂的问题。这套模具的结构设计没有采用复杂的抽芯、顶出机构，依靠上下模的直接分离即可完成脱模，适合小型加工厂的设备条件，对操作人员的技术要求较低，日常维护只需要定期清理模腔表面的残留金属屑、检查导柱的润滑情况即可，长期使用的维护成本很低。
