螺旋涡槽式黄金选矿搅拌分选盘结构

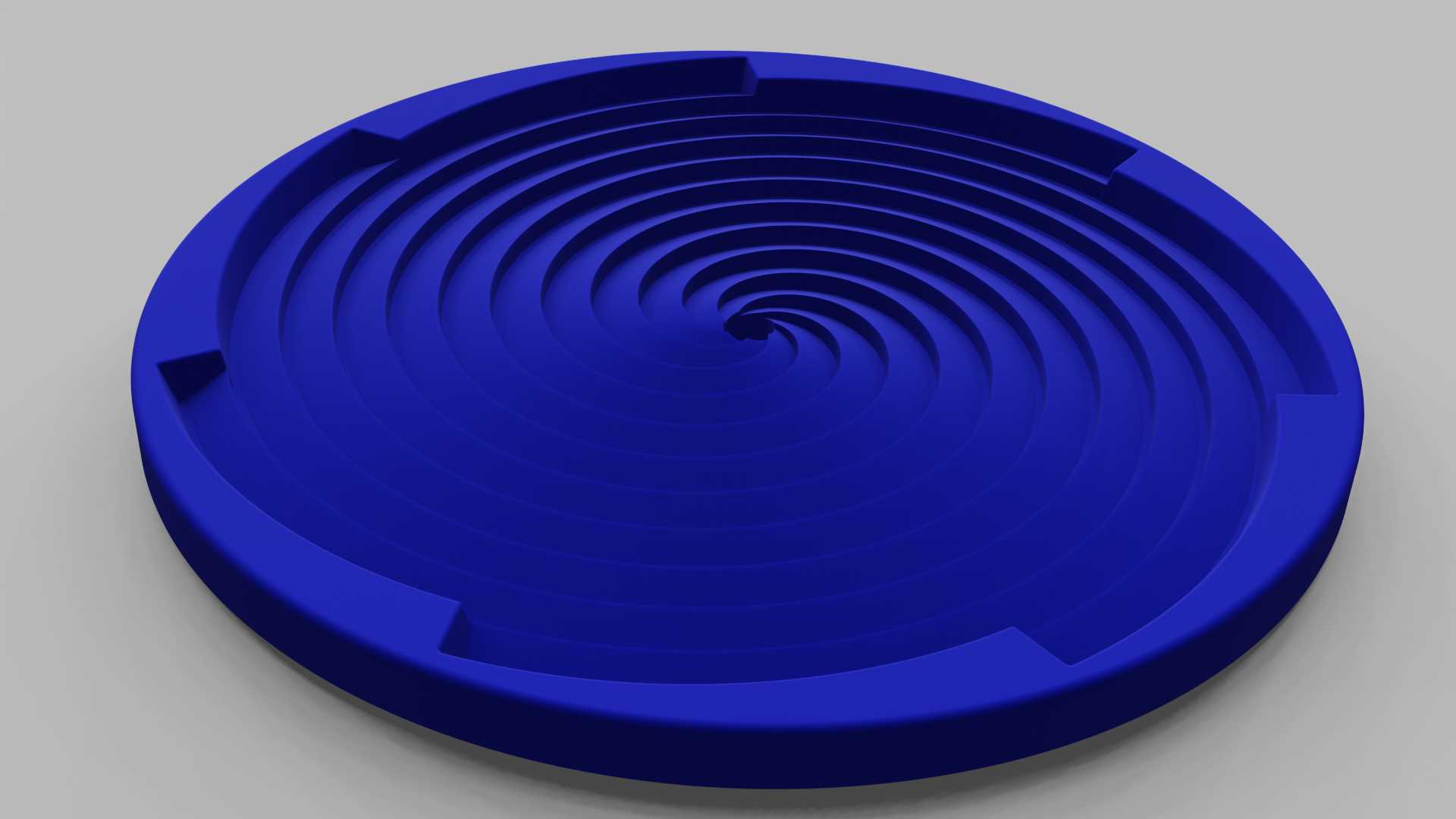

　　该结构是黄金重选作业环节里的核心承托分选部件，主要配套在小型移动式选矿溜槽、实验室黄金分选试验台以及河道砂金粗选设备上，替代传统平面溜槽的固定承料面，解决传统溜槽分选时金粒易被矿浆冲走、细粒金回收率不足的痛点。从实际选矿作业的工况来看，砂金矿料经过初步筛分、碎解后，矿浆以恒定流速从盘体中心区域注入，在盘体低速旋转或者外部导流的作用下，矿浆顺着连续的螺旋涡槽从中心向外缘流动，过程中密度较大的金粒会在重力与离心力的共同作用下，沉降嵌入涡槽的槽底凹陷处，而密度较低的石英砂、泥质尾矿则会顺着槽体的坡面被水流带向盘体外缘排出，实现金粒与脉石的有效分离。设计阶段首先考虑的是矿浆流动的流场稳定性，整个盘体采用等螺距渐变深度的涡槽布局，

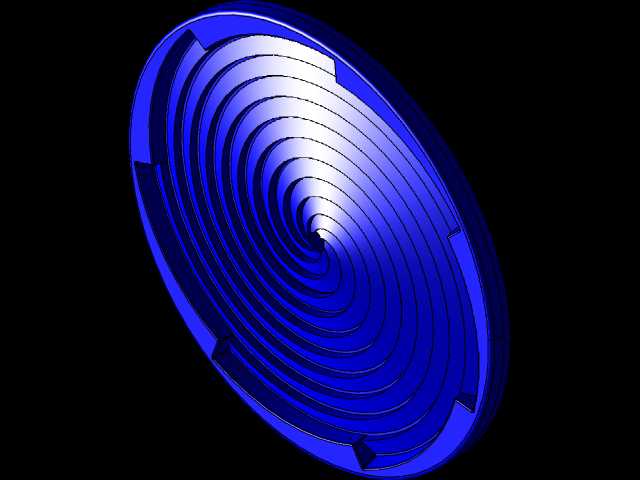

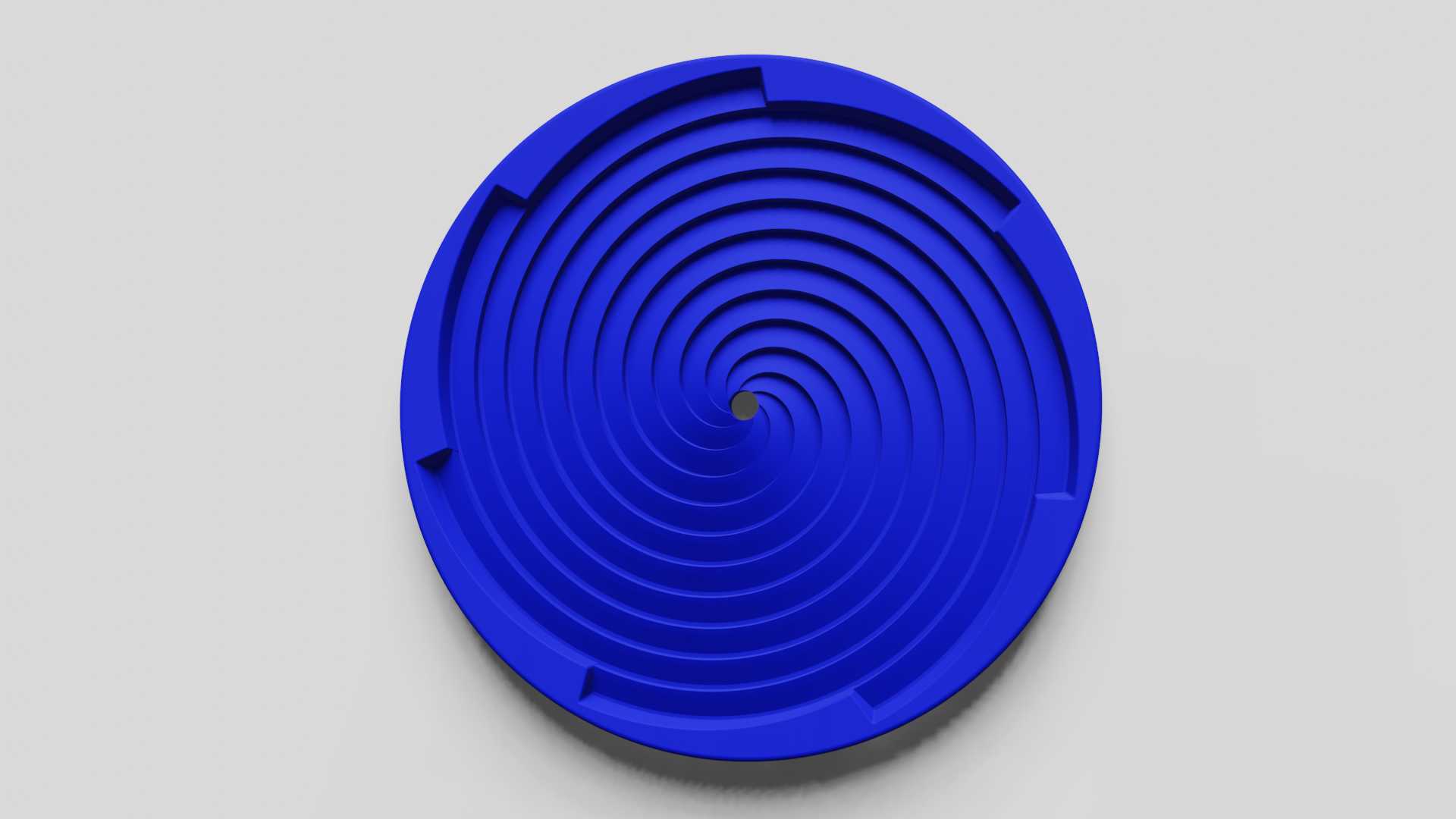

　　从中心到外缘的槽深逐步收窄，槽体的侧壁倾角控制在32度，既能够保证沉降后的金粒不会被后续流过的矿浆重新卷起，也不会因为槽壁过陡导致矿浆流动出现断流、紊流，打乱重选的分层秩序。盘体边缘均匀分布的四个凸台结构，是安装定位的核心边界，凸台的端面与设备的旋转托盘接触面做了平面度公差控制，安装时通过四个凸台卡入托盘的定位卡槽内，不需要额外的紧固件就能实现盘体与旋转驱动机构的同轴固定，避免盘体高速旋转时出现偏心晃动，导致槽内流场偏移影响分选精度。盘体的整体壁厚做了等强度设计，槽底区域因为长期承受矿浆的冲刷磨损，壁厚比外缘侧壁厚2毫米，选用耐磨尼龙或者浇铸聚氨酯材质加工时，能够承受连续300小时以上的矿浆冲刷不出现明显的沟槽磨痕，

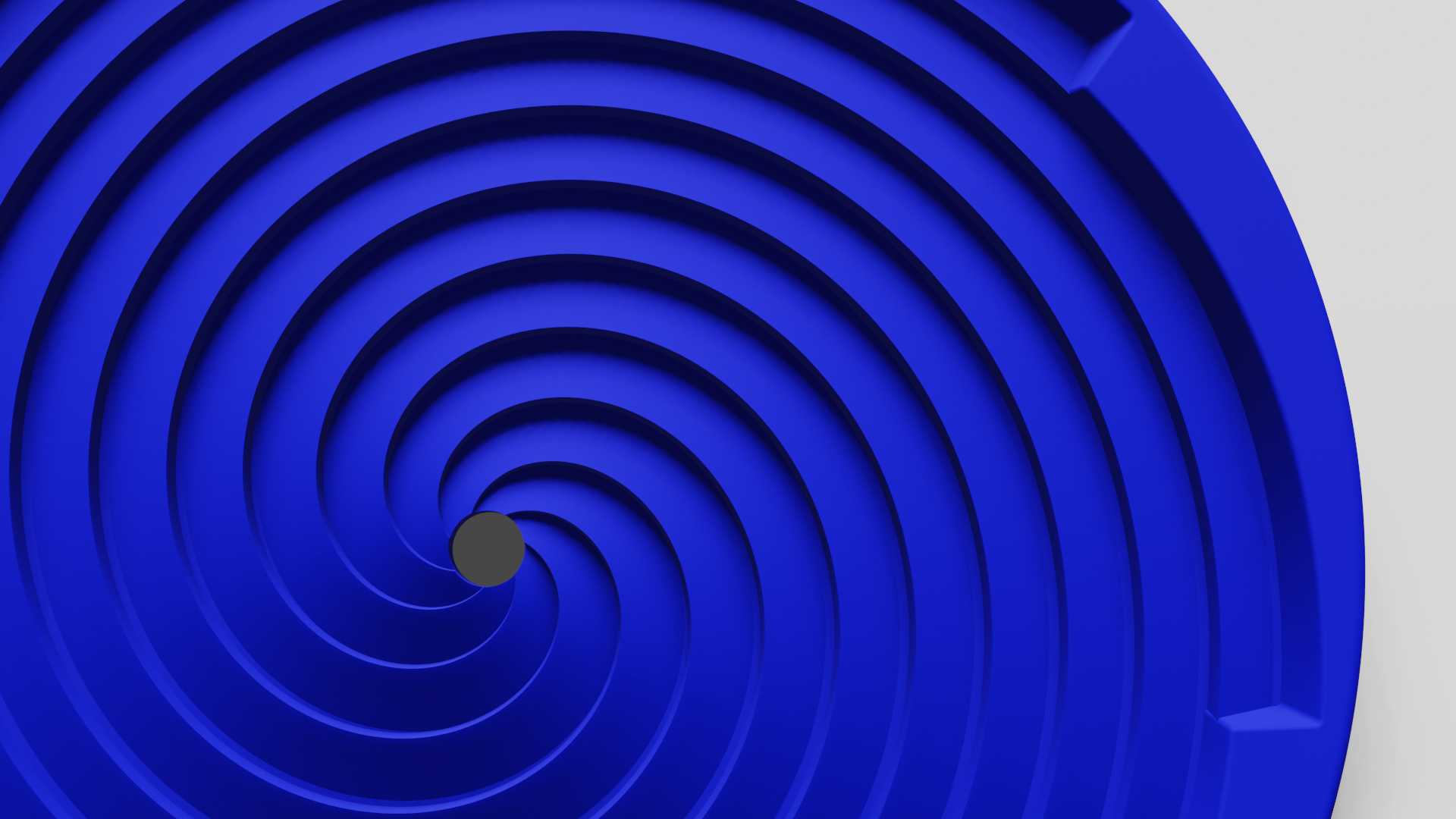

　　要是用于处理磨蚀性更强的岩金矿料，也可以更换为高锰钢铸造版本，直接适配同规格的安装接口不需要改动设备其他结构。从安装边界来看，盘体的外径尺寸适配主流的1米直径小型选矿机的安装位，中心进料区域的开孔尺寸与标准的给料管外径匹配，安装时只需要保证盘体的水平度误差不超过0.5毫米每米，就能让各个螺旋槽内的矿浆流速保持均匀，不会出现某一侧槽体矿浆流速过快、另一侧流速过慢导致的分选效率下降。实际作业过程中，这个涡槽盘不需要额外配置高压冲水或者气动辅助结构，仅靠重力与离心力就能实现0.04毫米以上细粒金的有效回收，相比传统的平面溜槽，细粒金的回收率能提升40%左右，而且盘体的螺旋槽是连续无断点结构，清理的时候只需要停止进料，通入清水冲洗几分钟，

　　就能把槽内积存的金粒冲到中心集料口收集，不需要人工逐槽清理，大幅降低选矿作业的人工劳动强度。设计时还特意规避了槽内的直角结构，所有槽体的转角处都做了R3的圆弧过渡，避免矿浆里的砾石卡在转角处堵塞流道，同时圆弧过渡也能减少矿浆流动时的阻力，让相同给料流量下的矿浆流速更平稳，重选分层的效果更稳定。针对不同矿料的分选需求，还可以通过调整盘体的旋转速度来改变离心力大小，处理粗粒砂金时适当提高转速，加快矿浆流动速度提升处理量，处理细粒粉金时降低转速，延长矿浆在槽内的停留时间，保证细粒金有足够的时间沉降到槽底，同一个盘体就能适配不同粒度的金矿分选作业，不需要更换结构件就能调整作业参数，适配野外小规模选矿、实验室选矿试验、尾矿二次回收等多种不同的应用场景。
