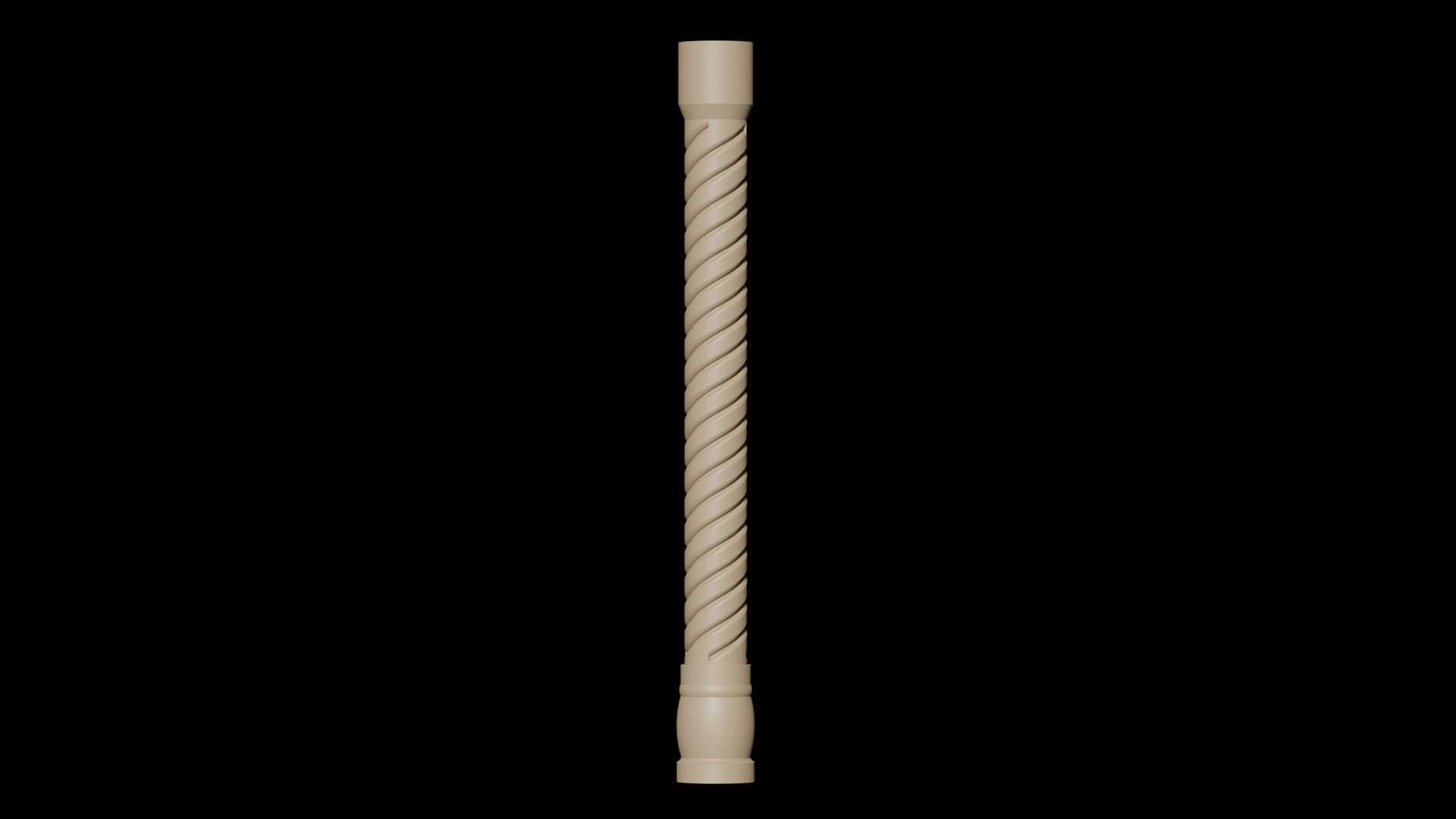

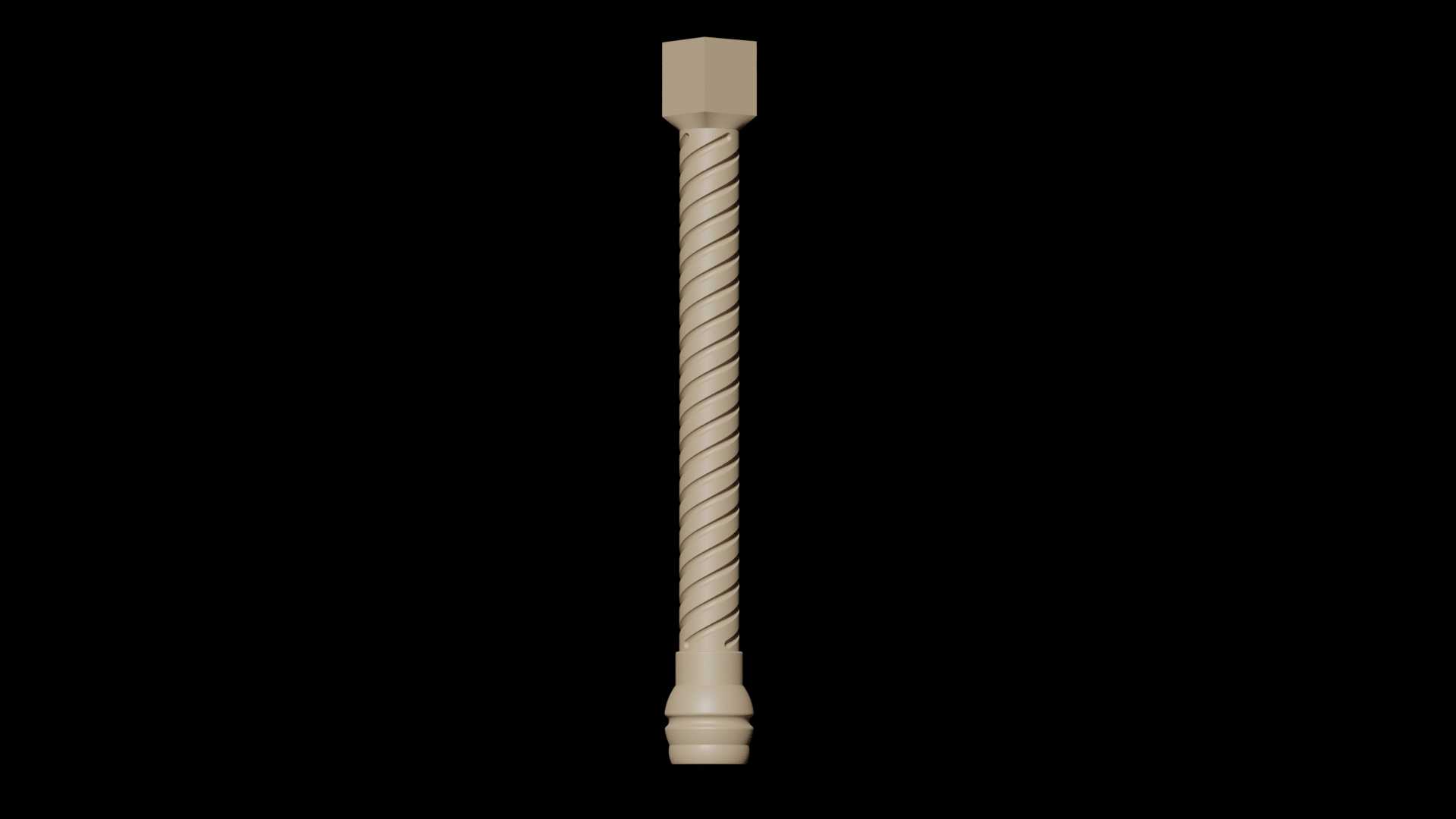

雕刻机用带螺旋槽立柱加工参考三维数模

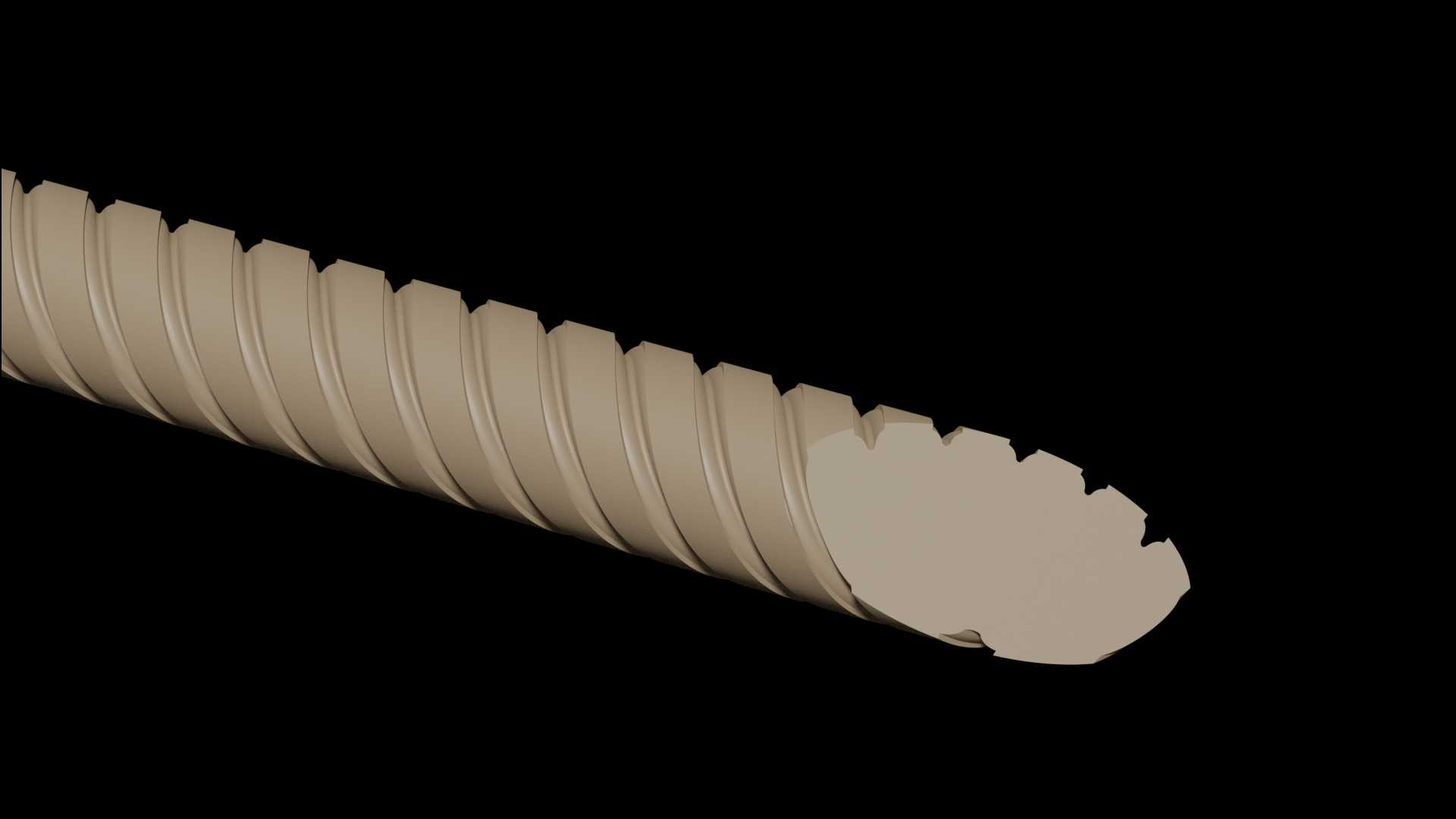

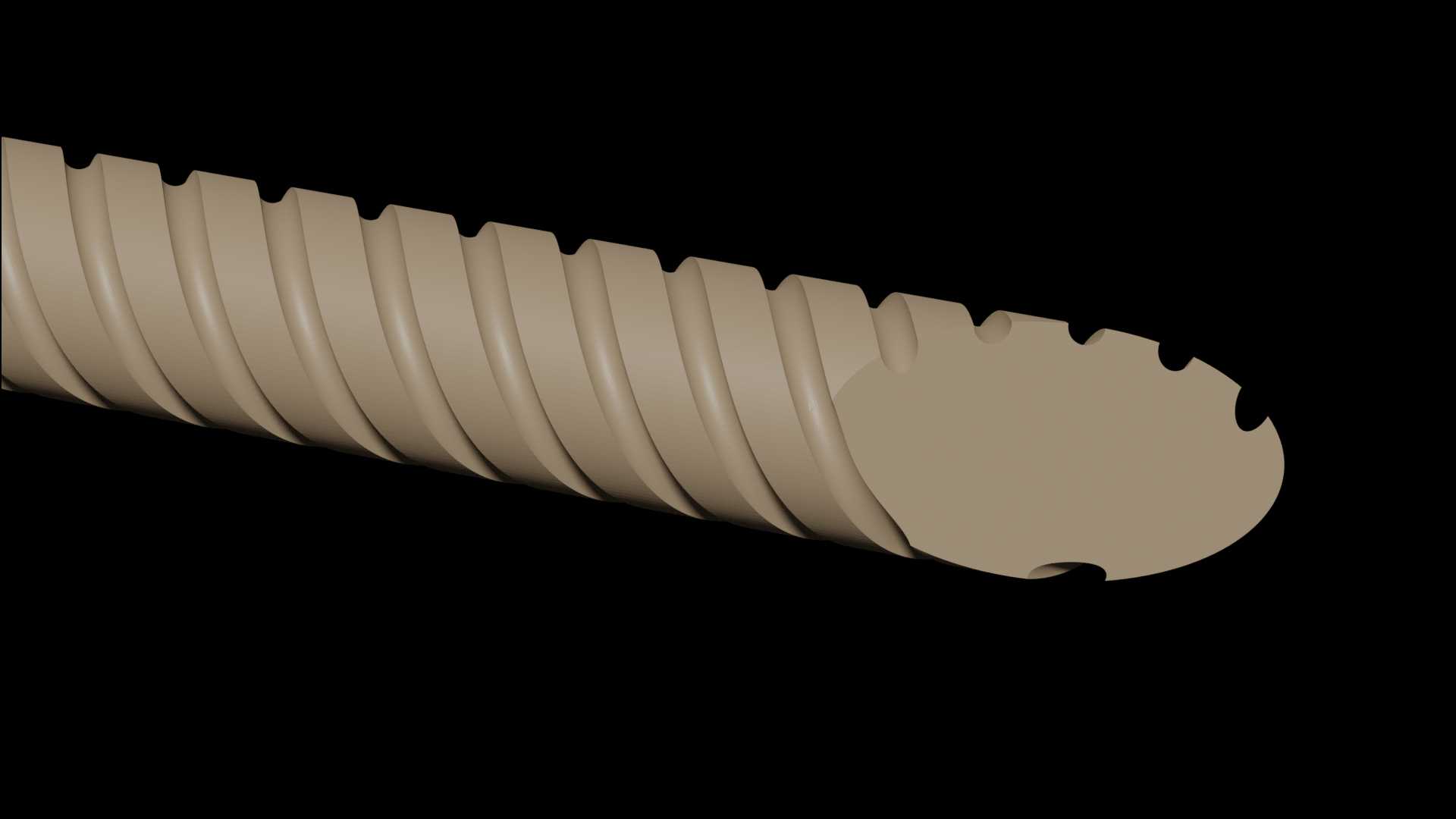

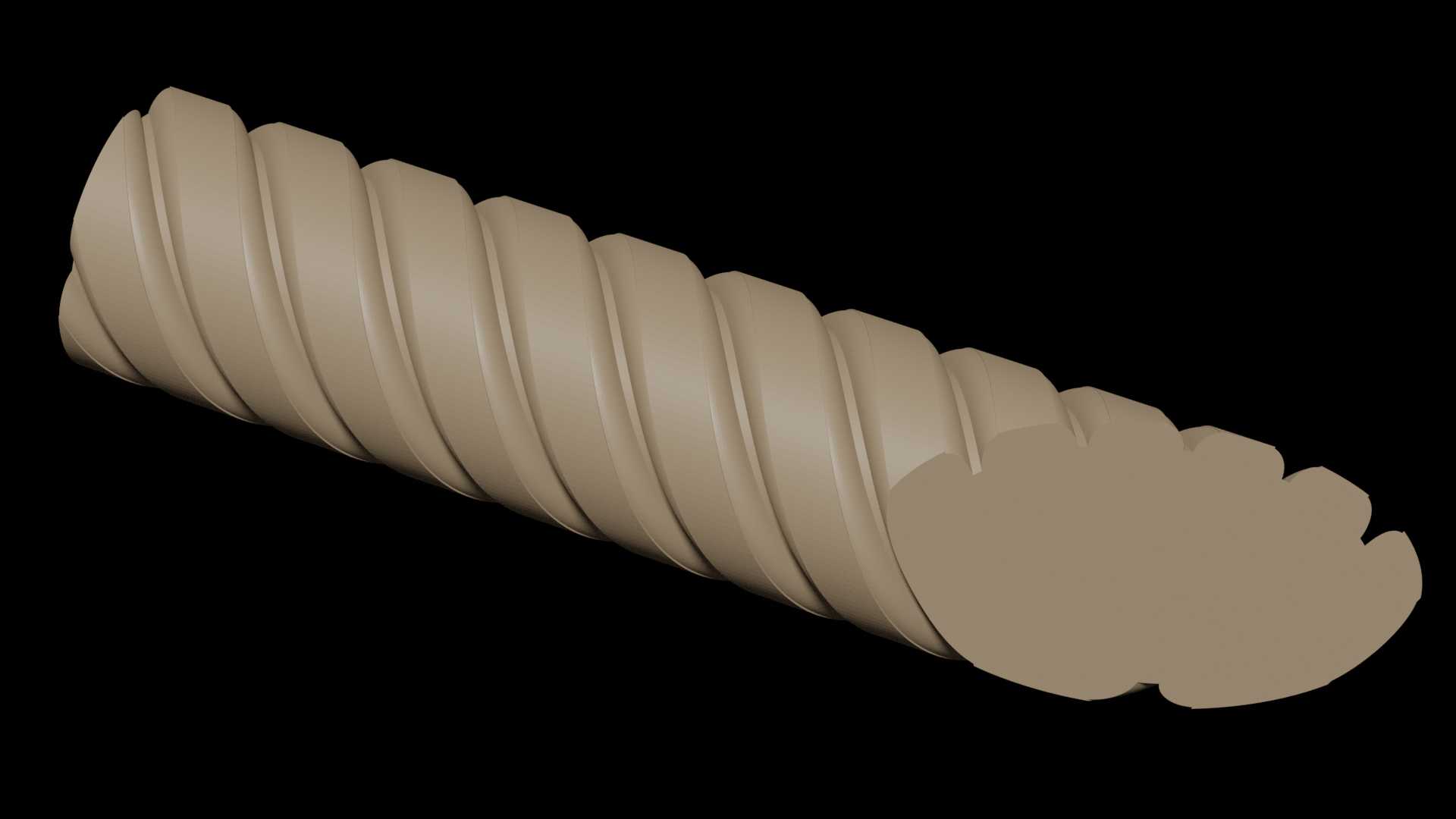

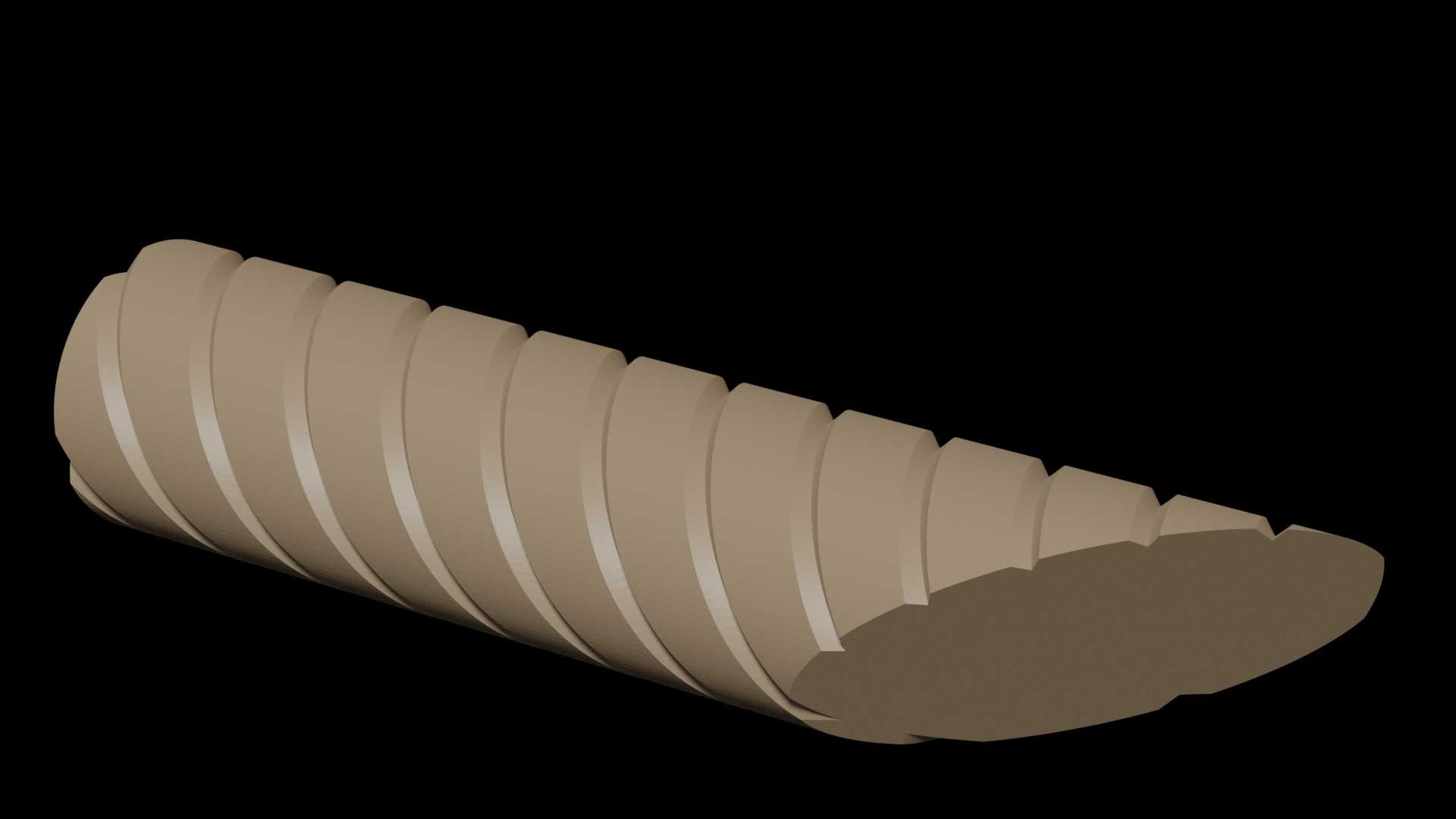

　　做雕刻设备结构设计的时候，立柱类零件的加工工艺匹配一直是容易被忽略的细节，很多新手工程师在做立柱建模的时候，只会画出光轴结构，完全没考虑到雕刻作业过程中排屑、导向、进给稳定性的实际需求，最后做出来的零件要么加工时废屑卡滞在进给接触面，要么雕刻头走刀时因为立柱表面没有导向限位结构出现径向窜动，直接影响最终的雕刻精度。这次的立柱结构，是专门针对圆柱面雕刻工序设计的，表面做了连续的螺旋槽结构，不是为了外观装饰，每一条槽的导程、槽深、截面轮廓都是匹配雕刻加工时的排屑路径做的——雕刻刀在圆柱面走刀切削的时候，产生的金属或者非金属废屑会顺着螺旋槽的走向自然导出，不会堆积在立柱和滑动座的配合间隙里，能大幅减少滑动副的磨损，延长设备维护周期。

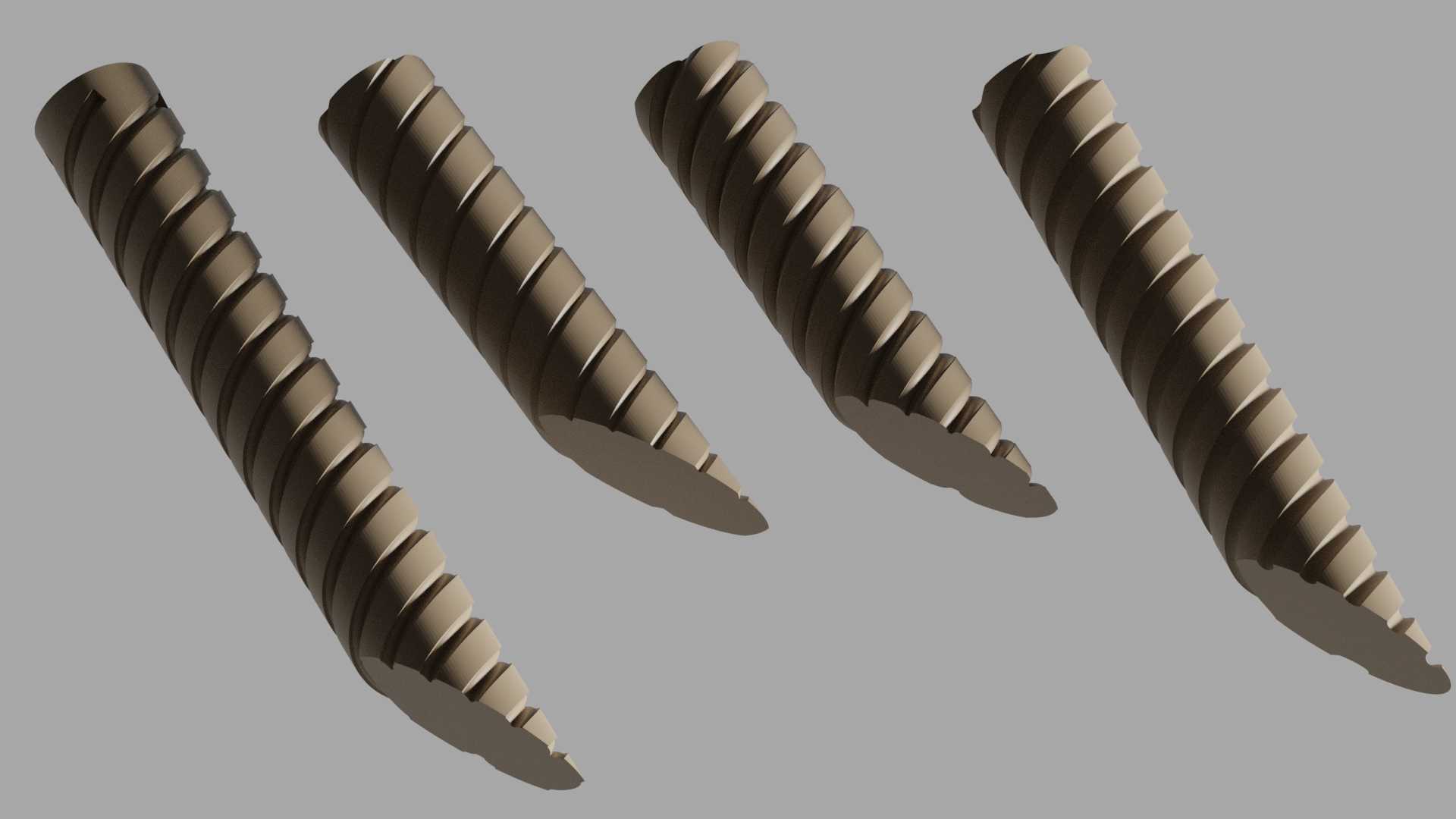

　　从设计思路上来说，这个立柱的螺旋槽参数不是随便定的，首先要匹配常用雕刻机的进给速度区间，槽的导程要和雕刻头的Z轴进给速率形成对应关系，保证废屑排出的速度跟得上切削产生废屑的速度，不会出现堵屑的情况。立柱的端部做了锥度收窄结构，这个结构有两个实际作用，一是装配的时候更容易插入滑动座的配合孔，降低装配时的对位难度，尤其是现场装配没有专用工装的时候，锥端导向能省不少调整时间；二是锥段的螺旋槽是平滑过渡的，不会出现槽型突然截断的应力集中点，避免立柱在高频振动的雕刻作业中出现端部断裂的问题。

　　从安装边界来看，这类立柱的安装基准是两端的同轴圆柱面，装配的时候要保证两端安装座的同轴度公差控制在0.02mm以内，不然滑动座在立柱上移动的时候会出现卡滞，走刀阻力忽大忽小，直接影响雕刻面的光洁度。立柱的外径公差一般选h6级，和滑动座的铜套配合间隙控制在0.01-0.03mm之间，间隙太小容易热胀卡死，间隙太大则会出现导向精度不足的问题。螺旋槽的槽深一般控制在立柱外径的1/10左右，太深会削弱立柱的整体刚性，在切削反作用力的作用下出现挠曲变形，太浅则排屑空间不足，起不到应有的排屑作用。

　　实际应用场景里，这类带螺旋槽的立柱不光用在普通的木工、广告雕刻机上，在小型金属雕刻设备、首饰精雕机上也有广泛应用，尤其是加工圆柱形工件的时候，立柱作为Z轴方向的核心导向承载构件，自身的结构刚性、表面槽型的合理性直接决定了设备的加工稳定性。很多人做这类零件建模的时候，容易把螺旋槽的收尾处做成直角台阶，这在实际加工中是很不合理的，直角台阶处不仅容易应力集中，CNC加工的时候刀具在台阶处会出现进给负载突变，容易崩刀，所以这个数模里的螺旋槽首尾都是做了平滑过渡的，和立柱的外圆柱面、端部锥面都是相切连接，加工的时候刀具路径可以连续走刀，不需要频繁抬刀，既能提高加工效率，也能减少刀具损耗。

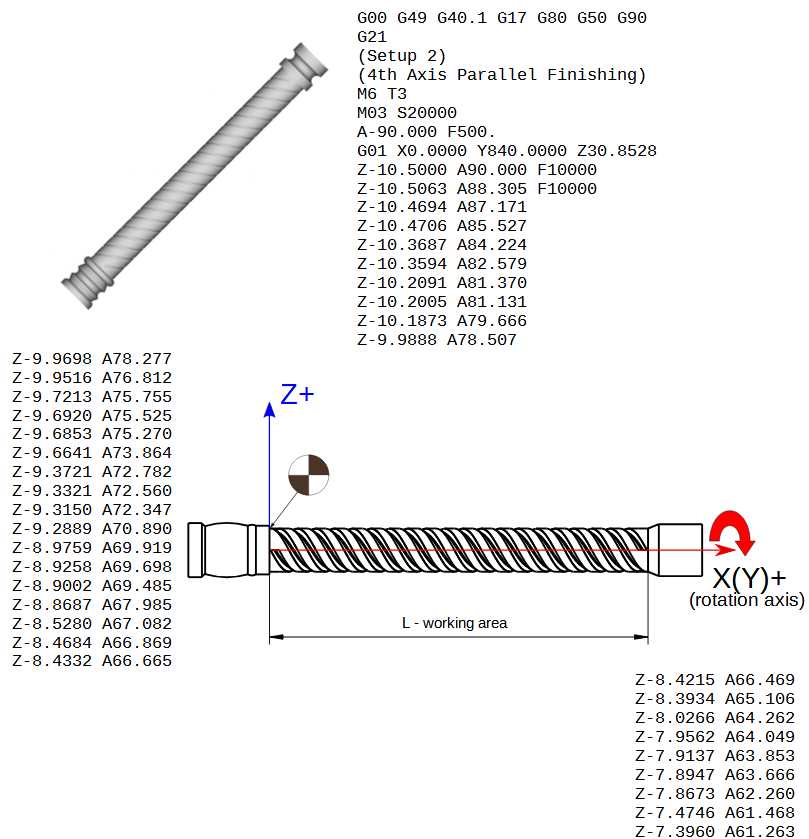

　　另外在做这类零件的结构校核的时候，不能只算静态的压杆稳定性，还要考虑雕刻作业时的动态载荷，因为雕刻刀切削的时候会产生高频的振动，螺旋槽的存在会改变立柱的固有频率，设计的时候要通过模态分析调整槽的导程和深度，让立柱的固有频率避开雕刻主轴的常用工作转速区间，避免作业时出现共振，一旦出现共振，不仅雕刻出来的工件表面会出现振纹，时间长了还会导致立柱连接部位的紧固件松动，带来设备故障隐患。从加工工艺的角度来说，这个立柱的螺旋槽可以在四轴加工中心上一次装夹完成加工，不需要二次装夹找正，能很好地保证螺旋槽和立柱基准轴线的同轴度，数模里的槽型截面是圆弧过渡的，没有尖锐的内角，加工的时候用普通的立铣刀就可以完成切削，不需要定制特殊成型刀具，能降低加工成本。

　　在设备选型匹配的时候，要根据雕刻设备的加工行程、最大切削负载来选对应直径和长度的立柱规格，行程越长的设备，立柱的直径要相应加大，保证长径比控制在合理范围内，避免立柱自身下垂变形影响导向精度。滑动座的润滑孔位置要对应螺旋槽的非承载面，这样润滑脂可以顺着螺旋槽均匀分布到整个配合接触面，不会出现局部干磨的情况。很多现场维护的问题其实都是设计阶段没考虑到的，比如螺旋槽的方向，要根据设备的排屑方向来选左旋还是右旋，保证废屑能顺着槽排到设备的集屑槽里，而不是掉落到导轨或者传动丝杠上，增加额外的清理工作量。
