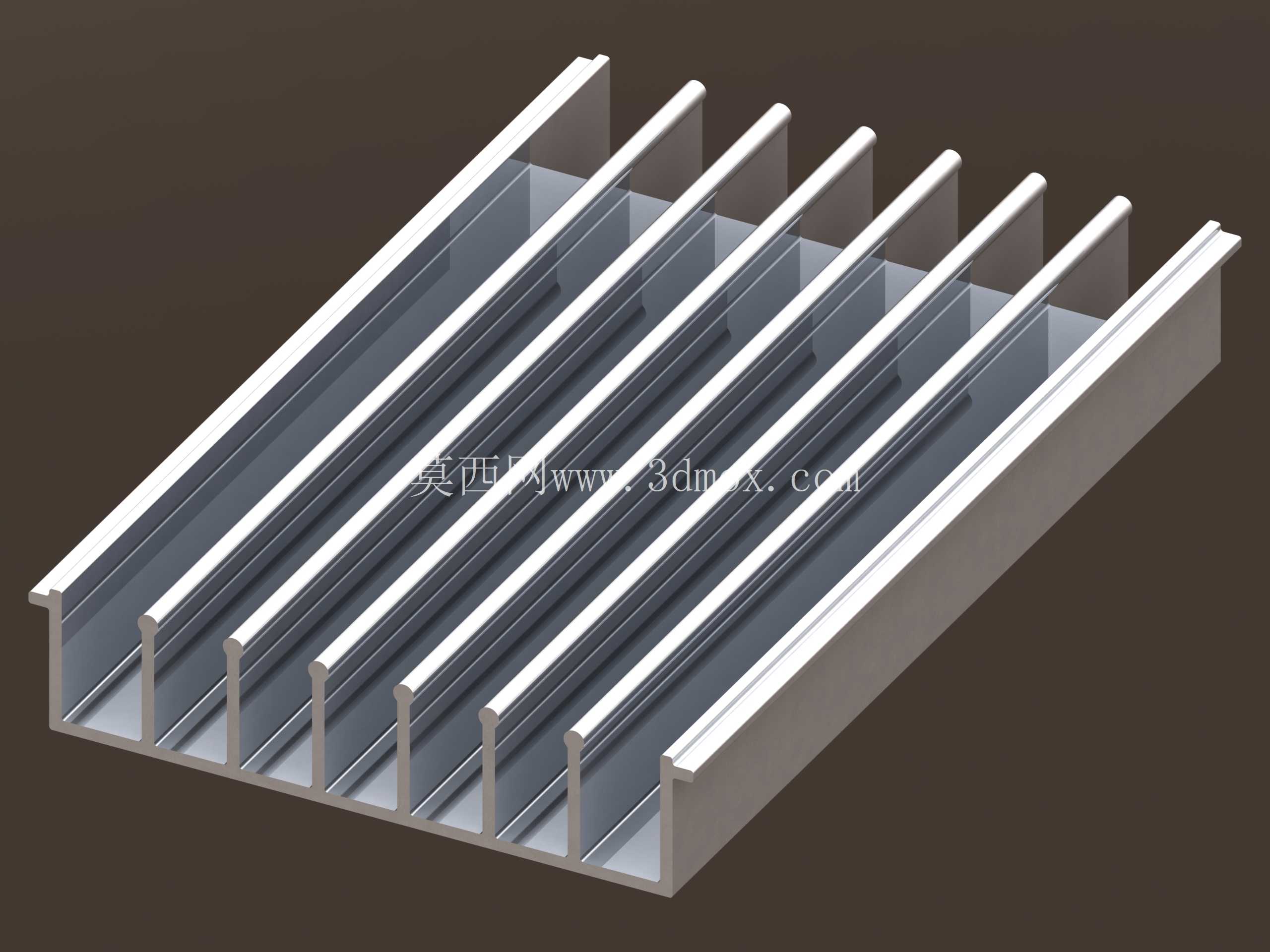

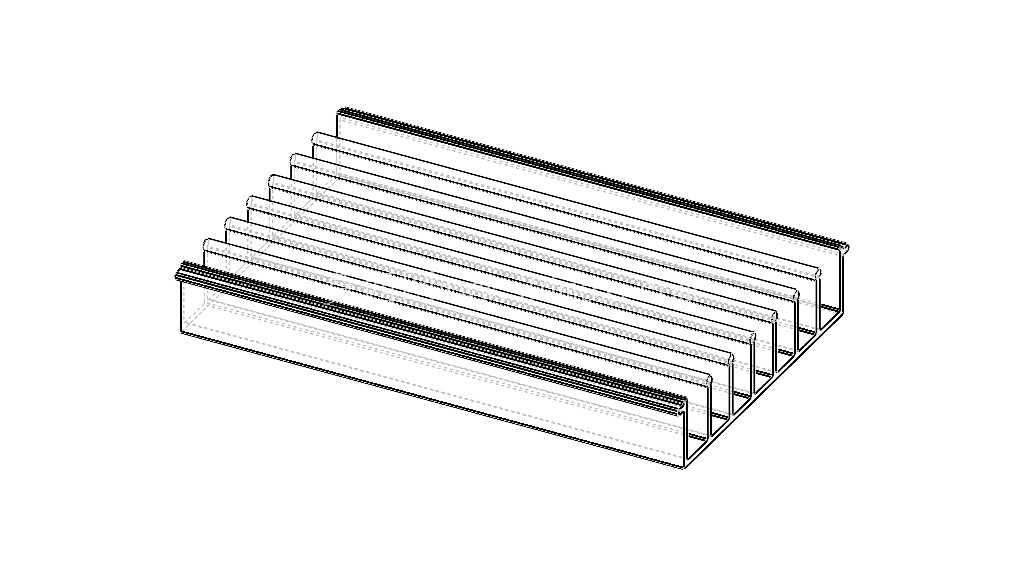

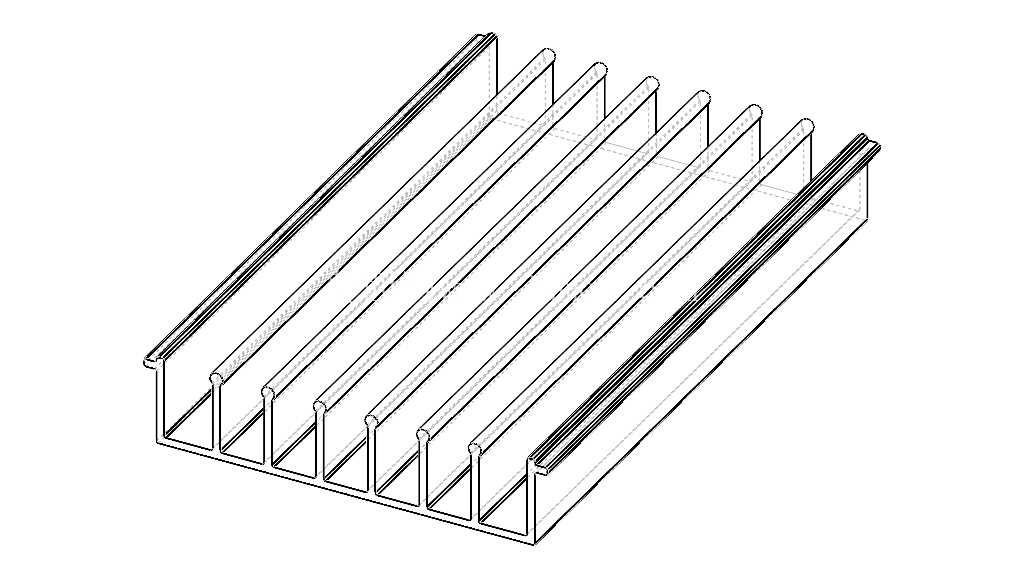

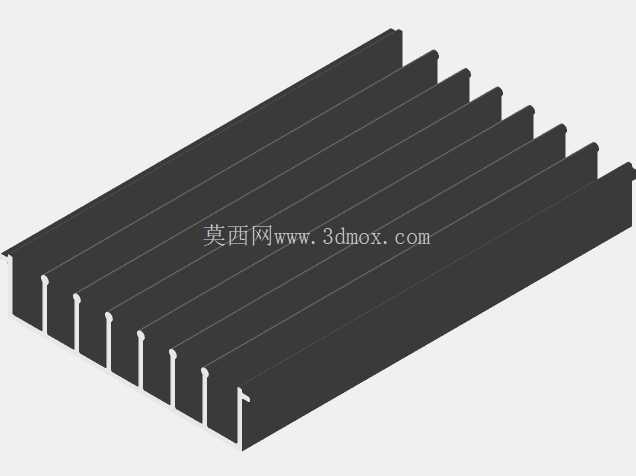

铝挤压散热片MOD AL-05hs结构设计

在中小功率电子设备的热管理方案选型中，铝挤压成型的散热结构一直是成本与散热效率平衡度极高的选项，这款铝挤压散热件的设计完全围绕常规板载功率器件的散热需求展开，没有冗余的结构设计，所有几何特征都服务于散热效率提升与安装适配性。从实际应用场景来看，这类散热件常被用在工控主板功率模块、小功率LED驱动电源、嵌入式工控机CPU辅助散热、车载电子控制单元的被动散热场景中，不需要额外搭配风扇就能满足10-25W功率器件的温升控制要求，尤其适合对噪音控制有要求、维护空间有限的密闭式设备舱内使用。

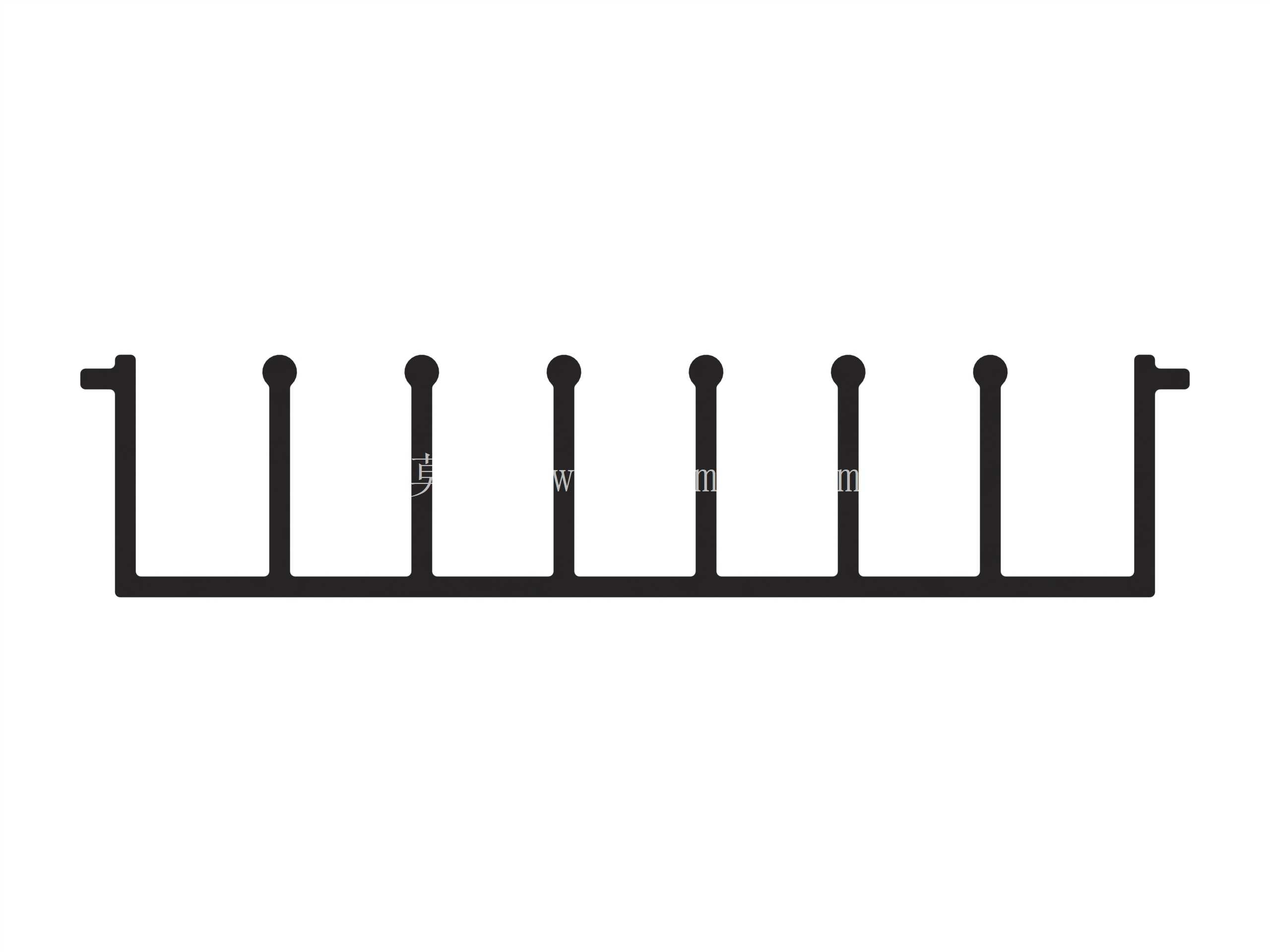

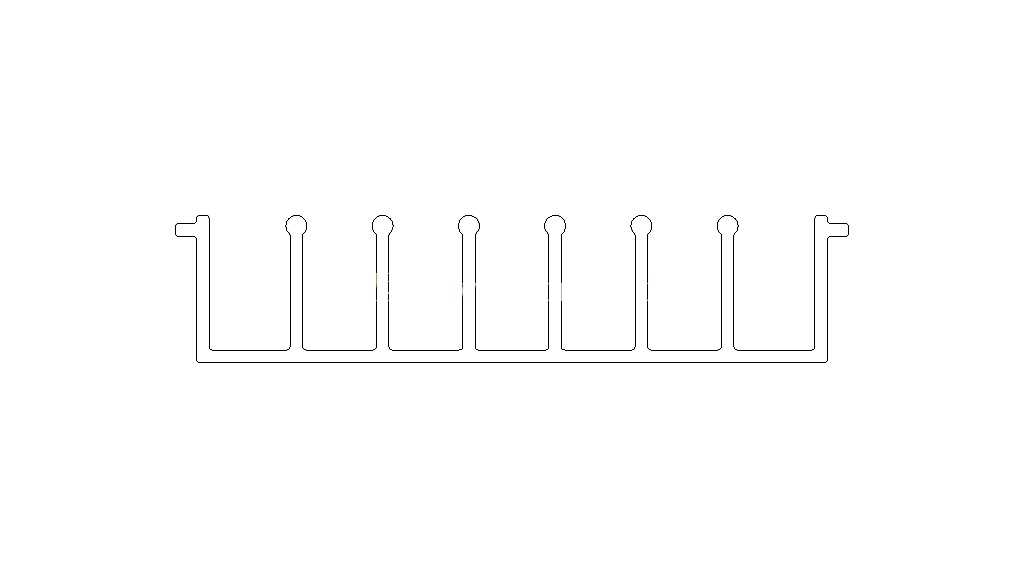

设计思路上完全遵循铝挤压工艺的成型特性，所有鳍片沿型材挤出方向平行排布，没有横向的倒扣结构，不需要后续二次铣削加工就能直接通过挤出模具一次成型，鳍片的厚度控制在均匀一致的尺寸，既保证了挤出过程中铝料流速均匀，不会出现鳍片变形、缺料的成型缺陷，也让热量从底座到鳍片顶端的传导路径保持一致的热阻，避免局部热量堆积。鳍片之间的间距经过优化，在自然对流的工况下，空气能够在鳍片间隙内形成顺畅的流通通道，不会因为间距过小导致空气滞止，也不会因为间距过大浪费散热接触面积，底座部分保持平整的接触面，能够和发热器件的表面形成充分贴合，降低接触热阻。

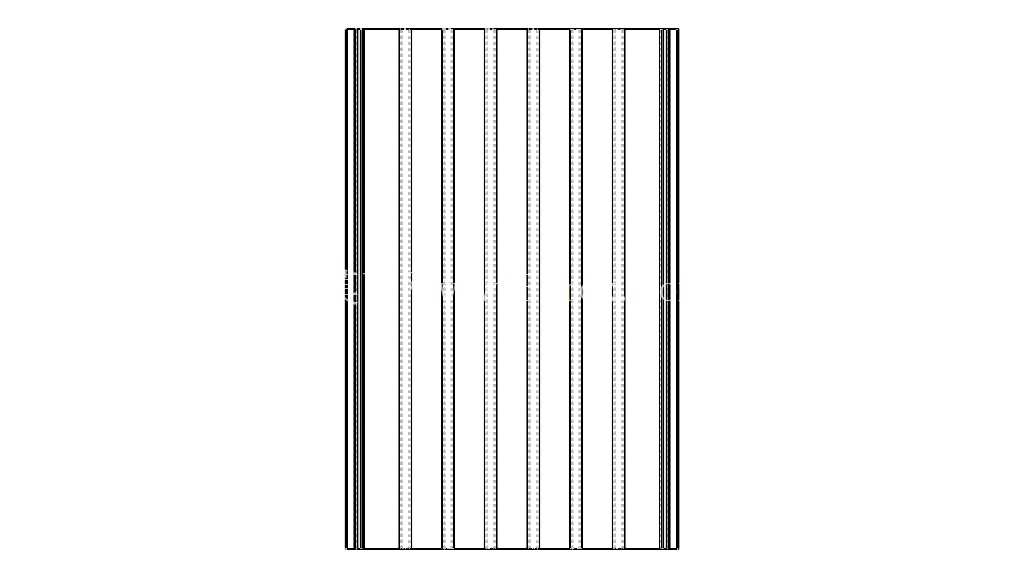

外形尺寸的设定充分考虑了常规PCB板的安装空间边界，整体宽度64毫米，长度100毫米，总高度14毫米，这个尺寸刚好可以适配多数100*60mm规格的PCB板安装位，不会超出板边占用相邻元件的布局空间，14毫米的总高度也适配多数薄型设备的内部腔体高度，不需要为了避让散热件额外抬高设备外壳。安装边界上，底座的平面度控制在挤压工艺可实现的公差范围内，用户可以根据实际安装需求在底座平面加工安装孔或者粘贴导热双面胶，鳍片的边缘没有尖锐的毛刺结构，组装过程中不会划伤操作人员或者周边的线材、PCB板。

从功能特性来看，纯铝挤压的材质本身具备优秀的导热系数，平行鳍片的结构让整体散热面积比同体积的实心铝块提升了6倍以上，自然对流状态下能够快速将发热器件传导到底座的热量分散到每一片鳍片上，通过鳍片表面和空气的热交换把热量带走，维持器件工作在允许的温度范围内。和压铸成型的散热件相比，铝挤压工艺成型的散热件鳍片可以做到更薄的厚度，材料利用率更高，批量生产的成本更低，而且材质致密度更高，热传导效率优于压铸铝件，非常适合大批量的电子设备配套使用。

实际选型使用的时候，只需要确认发热器件的热功耗不超过该散热件的散热能力，安装面的尺寸不超过散热件底座的接触面积，就可以直接选用，不需要额外开模定制，能够大幅缩短产品的研发周期，降低结构件的开模成本。对于三维建模从业者来说，这个模型的特征完全遵循铝挤压工艺的设计规范，可以作为同类铝挤散热件设计的参考模板，理解挤出类零件的建模思路——所有草图特征集中在垂直于挤出方向的基准面上，沿挤出方向做等截面拉伸，不需要额外做复杂的曲面特征，就能满足工艺与功能的双重要求。在做设备结构布局的时候，也可以直接调用这个模型做干涉检查，确认散热件和周边元件、外壳的安全距离，避免后续打样出现装配干涉的问题。
