M30规格蝶形T型手拧紧固螺栓结构

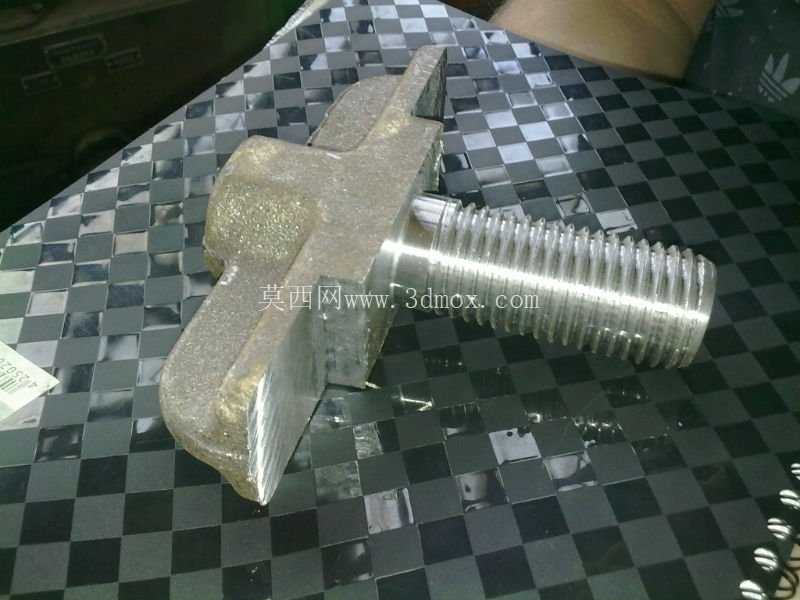

这款M30规格的手拧紧固螺栓，在重型工装夹具、大型模具装夹、铸造模架锁紧、重型设备检修快拆场景中有着非常广泛的应用，区别于普通外六角螺栓需要配套扳手才能完成锁紧操作的特性，这款螺栓的头部采用蝶形翼状加T型承压台的一体化结构，操作人员无需借助任何辅助工具，直接用手施加扭矩就能完成锁紧与松脱动作，在需要频繁拆装、操作空间受限无法容纳扳手转动的工位上，能大幅降低操作辅助时间，提升装调效率。

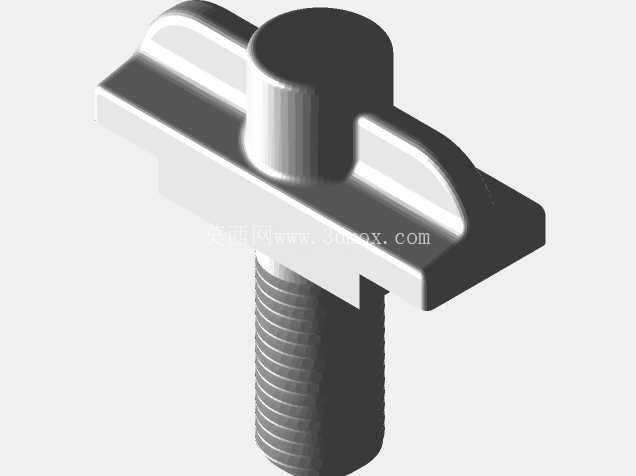

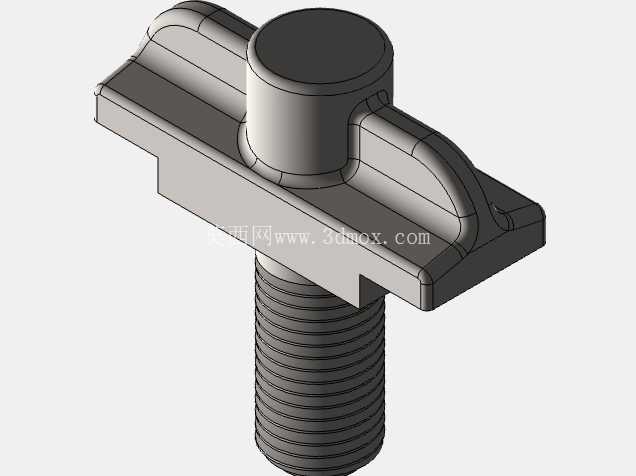

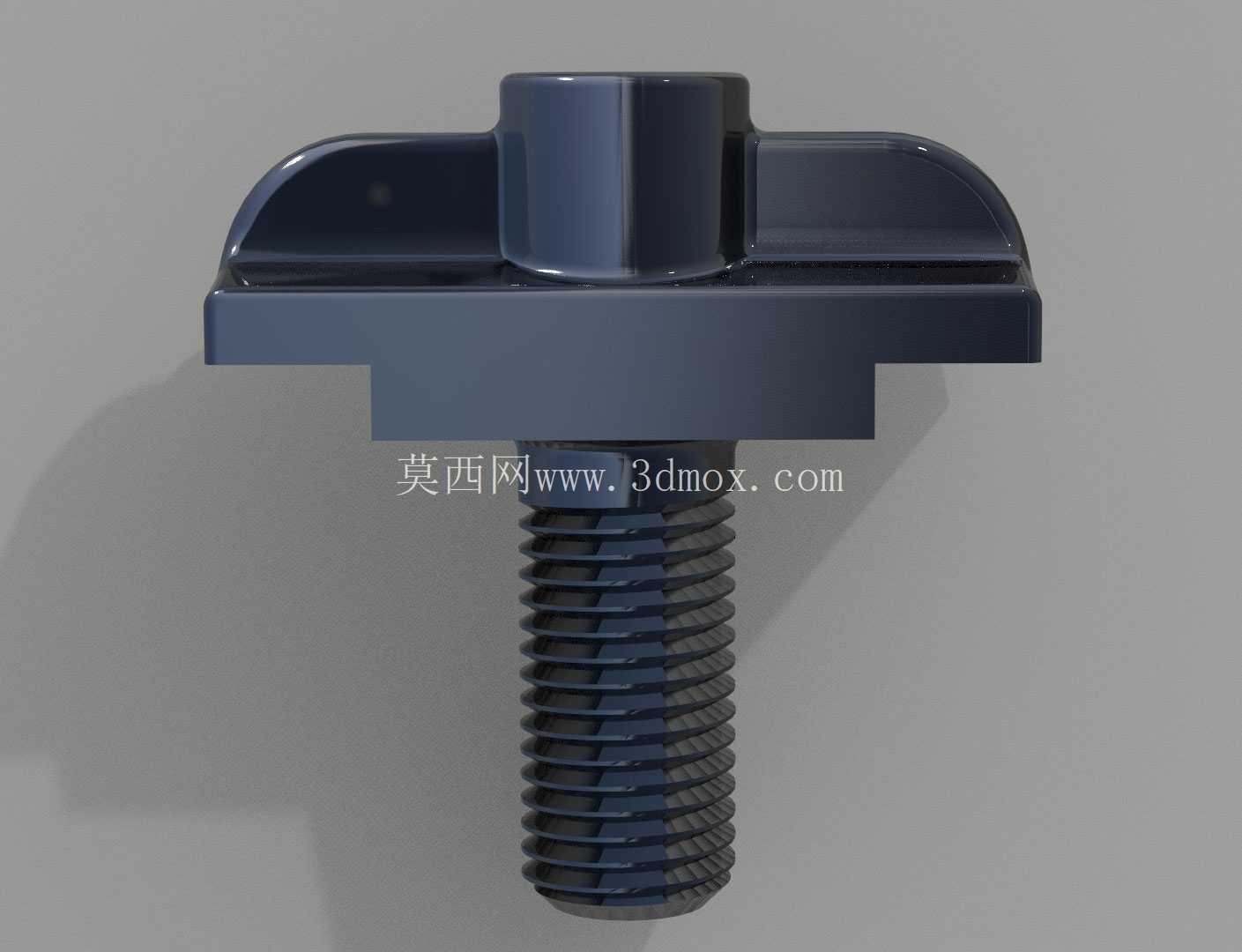

从结构设计逻辑来看，螺栓头部的蝶形两翼做了圆弧过渡处理，边缘没有尖锐棱角，手动施力的时候不会硌伤手掌，两翼的伸展宽度经过反复校核，既保证了人手拧动的时候有足够的力臂长度，不需要施加过大的握力就能达到M30螺纹所需的预紧力矩，又不会因为翼展过大占用过多周边安装空间，避免和相邻的零部件产生运动干涉。头部下方的T型承压台是整个结构的核心受力部位，台肩的端面做了全平面度精整处理，和被连接件表面接触的时候能保证受力均匀，不会出现局部应力集中压伤工件表面的情况，台肩的外径比螺纹大径大出足够的尺寸，即使被连接件的安装孔存在少量的位置公差偏移，也能保证承压面完全覆盖安装孔边缘，不会出现滑扣、塌陷的问题。

螺纹部分采用标准M30公制粗牙螺纹设计，牙型角60度，螺距符合通用紧固件标准，和市面上所有同规格的标准螺母、螺纹孔都能实现完美互换，不需要单独定制配套的连接件，螺纹的收尾部分做了合理的退刀结构，避免螺纹拧到底的时候出现卡滞、咬死的情况，螺杆的长度可以根据不同的安装厚度需求适配，建模的时候螺纹特征做了精准的牙型还原，不是简单的贴图装饰，在做装配干涉检查、有限元受力分析的时候，可以直接调用模型进行仿真计算，不需要二次修整螺纹结构。

在实际安装使用的时候，需要注意安装边界的尺寸预留：螺栓头部两翼旋转所需的最小空间直径要大于翼展总宽度，保证拧动的时候两翼不会碰到周边的结构件；T型承压台下方的被连接件表面要保证基本的平面度，如果表面过于粗糙或者存在倾斜角度，会导致承压面受力不均，降低锁紧的可靠性，长期受振动载荷的场景下容易出现松脱。这款螺栓的受力特性经过结构优化，T型台和螺杆衔接的位置做了圆角过渡处理，避免应力集中导致的螺杆断裂问题，能承受较大的轴向拉力和一定的横向剪切力，在铸造模具的模架锁紧、大型工装的定位紧固、重型设备的盖板快拆等场景下，既能保证足够的连接强度，又能实现无工具快速拆装，相比普通六角螺栓的操作便利性提升非常明显。

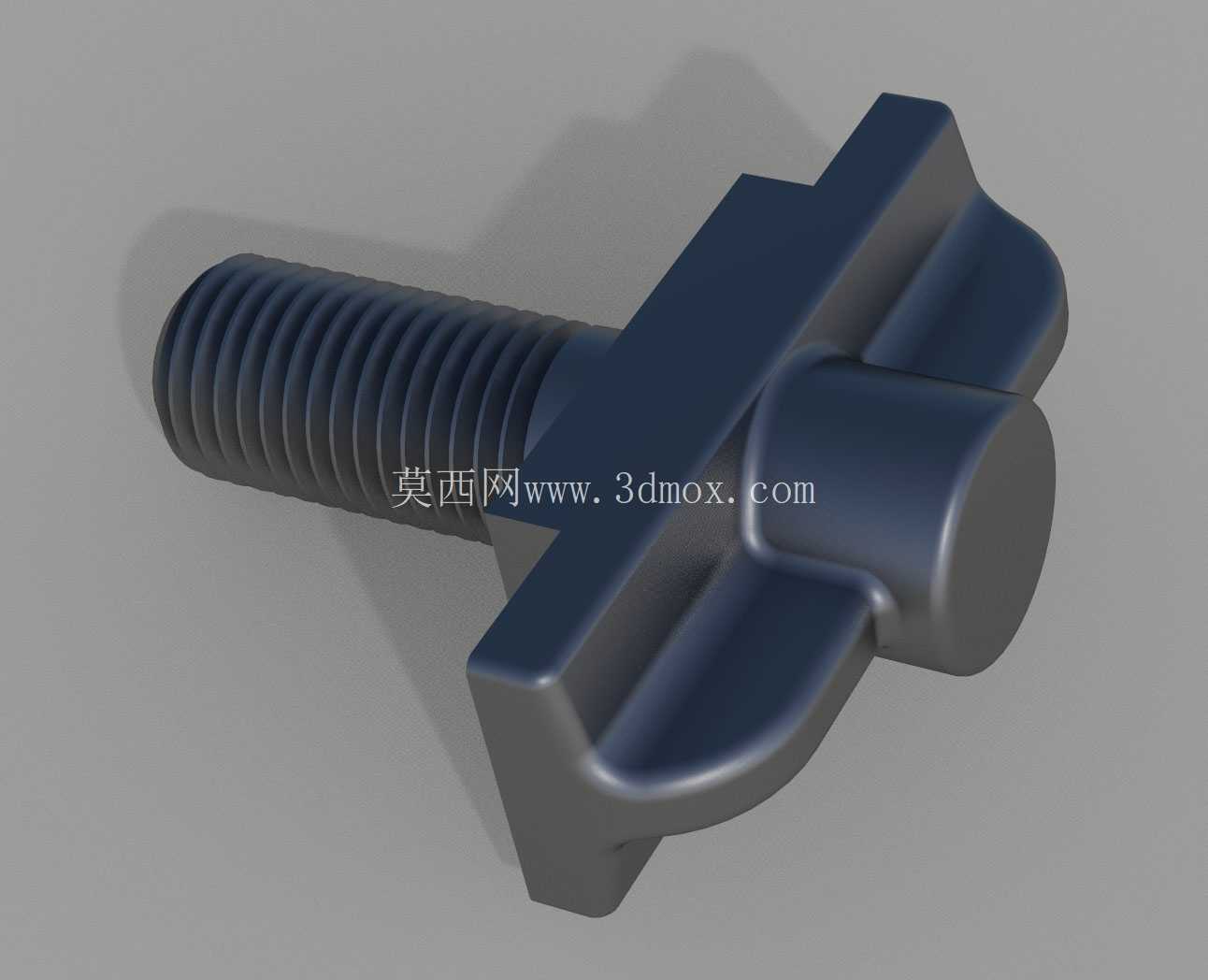

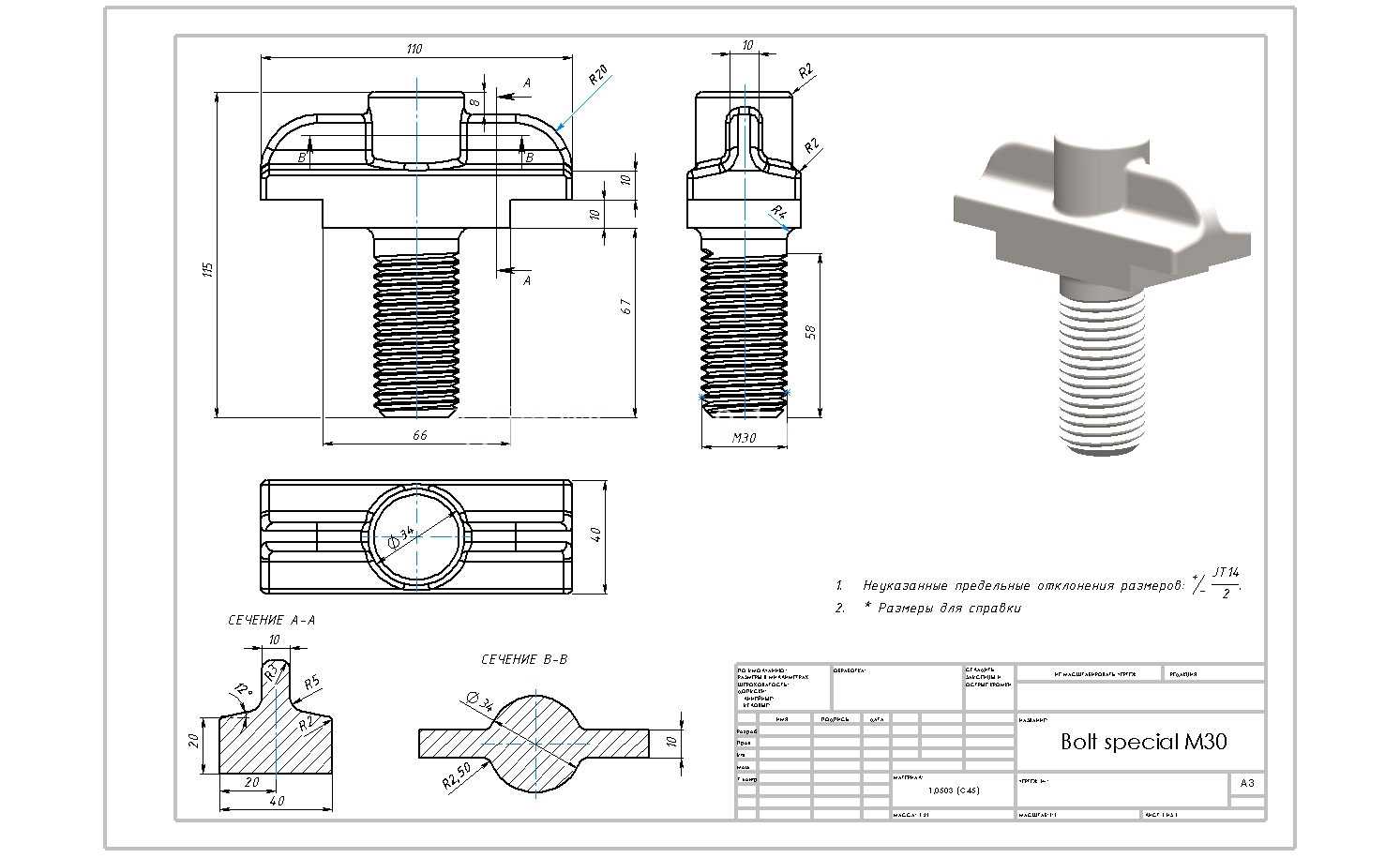

建模过程中对各个部位的尺寸公差做了合理的工程化设定，头部的蝶形结构和T型承压台为一体化成型结构，没有拼接缝隙，模型的所有倒角、圆角都按照实际机加工或者锻造工艺的要求做了还原，不存在无法加工的尖锐内角，结构完全符合实际生产的工艺要求，不管是用来做设备装配的结构演示、工装设计的选型参考，还是直接导出工程图进行生产加工，都能直接使用，不需要额外做工艺性修正。在做整机装配布局的时候，这款螺栓的模型可以直接调入装配体，通过同轴心、面重合的配合关系就能完成装配约束，能直观检查安装位置是否有足够的操作空间，提前规避设计阶段的干涉问题，减少后续生产装配阶段的整改成本。
