Holmatru重型救援夹持吊具结构设计

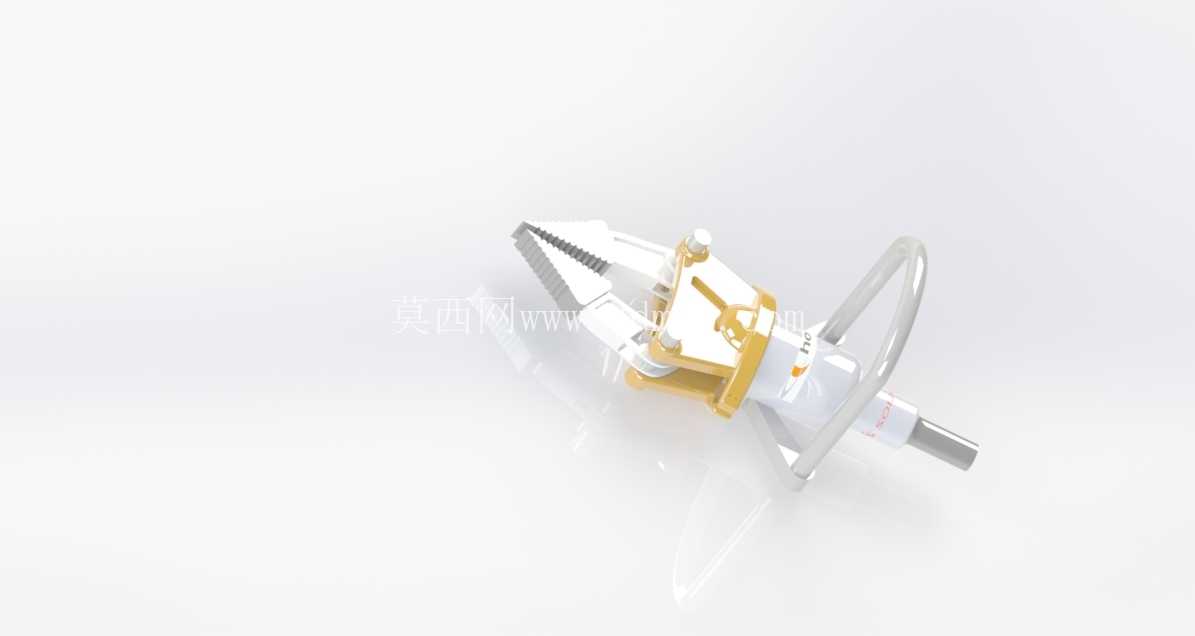

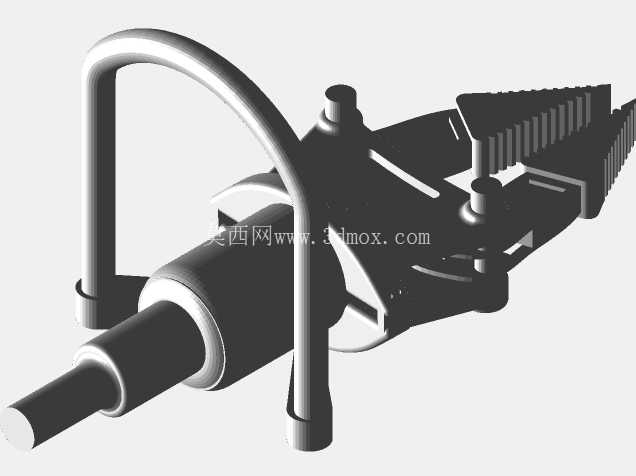

这款Holmatru吊具的结构设计，核心围绕应急救援场景下的重载夹持与起吊需求展开，区别于常规起重吊具的单点吊装逻辑，其采用钳口式自适应夹持结构，可在无额外捆绑、挂点预处理的前提下，直接对变形金属构件、事故车辆框架、坍塌建筑型材进行夹持起吊，大幅压缩救援现场的准备时间。从实际应用场景来看，该类吊具多配套重型救援车辆、消防破拆装备使用，在交通事故救援、建筑坍塌救援、工业设备应急移位场景中，可替代传统钢丝绳、吊装带的作业模式，避免因被吊物边缘锋利、结构不规则导致的吊具滑脱、断裂风险。

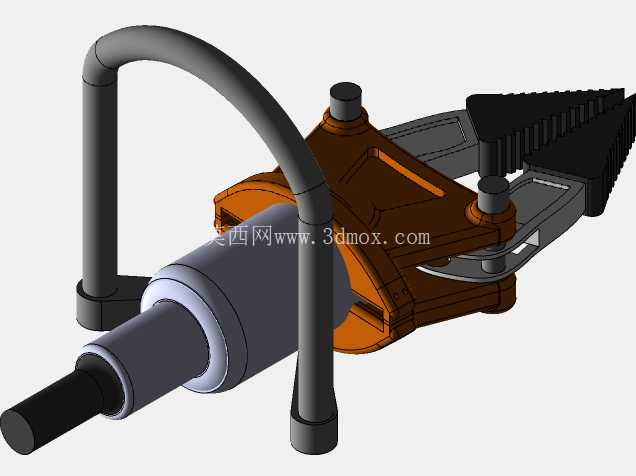

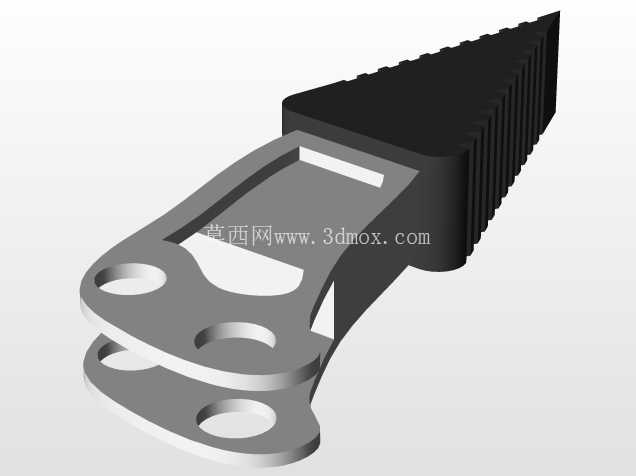

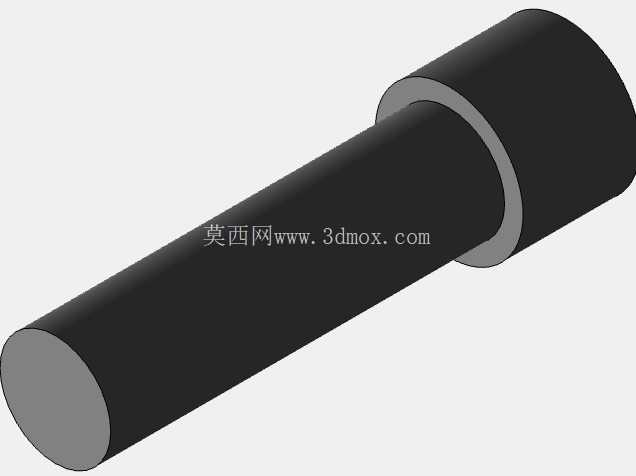

功能特性层面，钳口部位做了锯齿形咬合齿设计，齿面做了淬硬处理，咬合深度可根据被吊物的壁厚自适应调整，当夹持力达到预设阈值时，钳口会触发机械锁止结构，即便液压供给出现波动，也不会出现钳口松脱的问题。吊具主体的握持环采用一体化弯管成型结构，可兼容救援人员手动扶持定位、机械臂快装接口挂载两种使用模式，尾部的连接轴做了标准花键设计，可直接对接通用液压动力接头，不需要额外制作转换连接件。

设计思路上，整体结构做了受力路径的优化，所有承力部位的应力集中点都做了圆弧过渡处理，钳口的开合行程覆盖了从5mm薄钢板到120mm厚型材的夹持范围，不需要额外更换钳口配件即可适配多数救援场景的被吊物尺寸。主体框架采用铝合金与合金钢组合的材质方案，钳口、锁止结构等承力磨损件采用高强度合金钢，握持框架、外壳等非承力部位采用轻量化铝合金，在保证额定起吊载荷的前提下，尽可能降低设备自重，方便救援人员单人短距离转移操作。

外形尺寸与安装边界方面，吊具整体总长控制在420mm范围内，钳口完全张开时的最大宽度为180mm，闭合状态下的最小宽度为65mm，尾部液压接头的安装端面到钳口最前端的距离为380mm，挂载到机械臂接口时，旋转自由度的干涉半径控制在220mm以内，不会与周边的破拆工具、照明设备产生空间干涉。握持环的内径设计为110mm，可适配佩戴重型防护手套的手部操作，不会出现卡滞、握持不稳的问题。钳口咬合面的角度做了7度的内倾设计，当起吊过程中被吊物出现小幅晃动时，夹持力会随晃动载荷的增加自动增大，形成自紧效应，进一步降低滑脱风险。

从结构细节来看，钳口的开合驱动采用内置式液压缸布局，液压缸完全隐藏在主体框架内部，外部没有裸露的液压管路，避免救援现场的尖锐构件刮蹭油管造成液压泄漏。锁止机构采用棘爪与齿条配合的纯机械结构，不需要额外的电气控制元件，即便在浸水、高温、粉尘浓度较高的恶劣作业环境下，也能保证锁止动作可靠。吊具主体的表面做了硬质阳极氧化与防腐喷塑双层处理，可耐受救援现场常见的化学腐蚀、泥水浸泡，日常维护仅需要定期对钳口铰接点、锁止棘爪部位加注润滑脂即可，不需要复杂的拆解保养。

实际作业过程中，该吊具的夹持对位不需要精准对齐被吊物的重心位置，钳口的自适应摆动结构可在接触被吊物时自动调整夹持角度，即便是倾斜状态的不规则构件，也能在起吊过程中自动调整到受力平衡状态，减少现场调整对位的时间。相较于传统的吊装方案，这种夹持式吊具不需要提前在被吊物上焊接吊耳、穿引吊装带，对于事故现场无法预处理的破损构件，可直接夹持受力点完成起吊移位，尤其适合空间狭窄、作业时间窗口紧张的救援场景。
