霍尔马图液压救援吊具结构设计

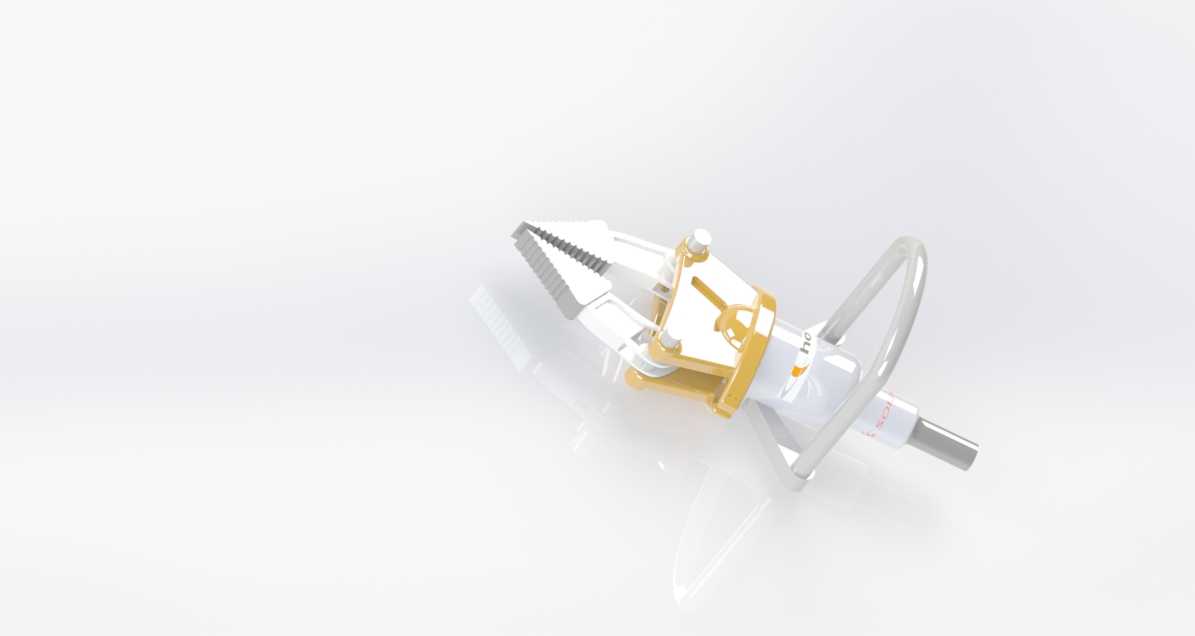

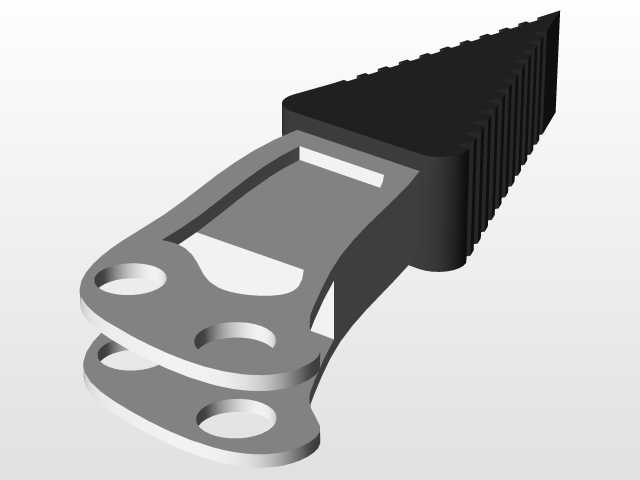

　　这款吊具的核心应用场景集中在应急救援、重型物料移位、工业设备拆装领域，尤其适配狭窄空间内的异形构件夹持吊运需求，区别于常规吊钩类吊具的单点受力模式，其钳口结构可实现对不规则外形工件的多点包覆夹持，避免吊运过程中工件滑脱、偏转的风险。从功能特性来看，钳口部位做了锯齿形防滑齿面处理，齿面的倾角经过反复校核，当夹持力达到额定阈值时，齿面嵌入工件表层的深度可控制在0.2mm以内，既保证足够的静摩擦力矩，又不会对被吊工件的表面造成过度损伤；钳体的开合行程覆盖20mm到180mm的夹持范围，可适配不同截面尺寸的管状、棒状、异形结构件，钳体尾部的环形握把既可以作为手动对位的操作握持位，也可作为辅助吊点连接二次保险绳，

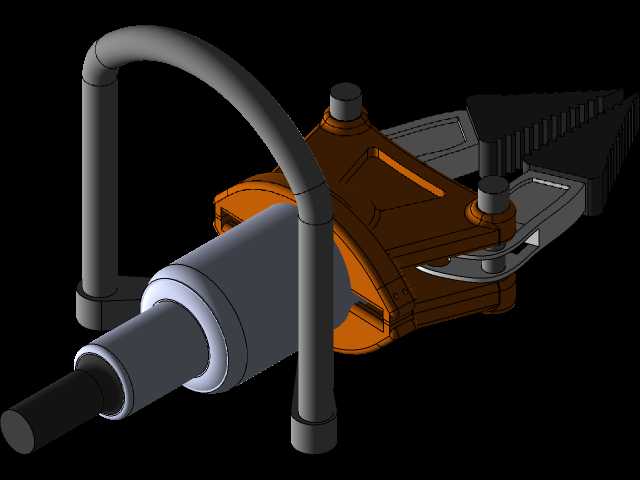

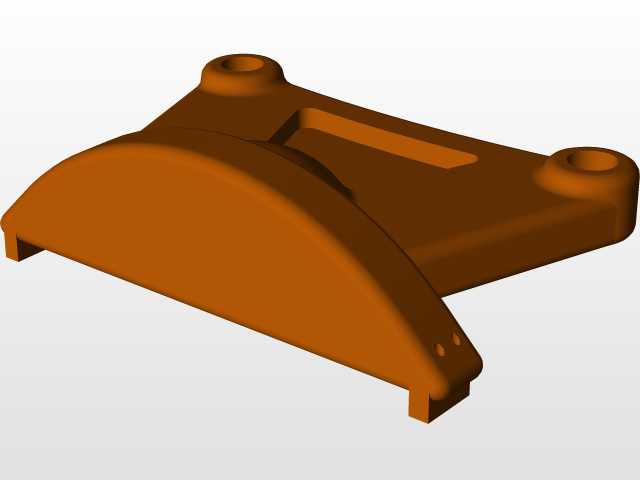

　　应对高风险吊运场景的冗余防护需求。设计过程中优先考虑了载荷传递路径的合理性，钳体的受力铰接点采用了嵌入式轴套结构，轴套与钳臂的配合公差选H7/g6间隙配合，既保证铰接转动的灵活性，又避免长期重载下铰接点出现旷量偏移；钳臂的加强筋布局沿着主受力线方向布置，筋板厚度从铰接点到钳口位置做渐变处理，在保证整体结构强度的前提下尽可能降低钳体自重，减少无效载荷占比。外形尺寸方面，钳体闭合状态下总长度控制在320mm，最大宽度110mm，握把部位的回转半径控制在85mm以内，可在宽度不小于120mm的设备间隙内完成对位操作，安装边界上，钳体尾部的连接轴径为20mm，可适配市面上绝大多数标准快换接头，无需额外加工转接件即可与液压动力单元、

　　起重吊臂完成对接；钳口的开合驱动采用内置式液压油路设计，油路通道沿着钳臂内部筋板间隙布置，避免外接油路在复杂作业环境下被剐蹭破损，液压腔的密封结构选用双唇口密封圈，可在-20℃到60℃的环境温度下保持稳定密封性能，不会因为温差变化出现液压油渗漏问题。实际作业过程中，这款吊具可配合便携式液压动力站完成单人操作，对位时可先通过握把调整钳口角度，对准工件夹持位后启动液压驱动，钳口逐步收紧直到达到预设夹持力，整个夹持过程的力值输出线性可控，不会因为瞬间冲击力对脆性材质工件造成夹损；针对救援场景下的破拆后构件吊运需求，钳口的前端做了窄边设计，可插入宽度不小于8mm的缝隙内完成夹持，无需额外撬动缝隙即可完成对位，大幅缩短现场作业的准备时间。

　　结构校核阶段，对钳臂的最大受力工况做了有限元验证，当额定载荷达到1.2倍时，钳臂最大应力集中点出现在铰接孔内侧，应力值远低于材料屈服强度，安全系数达到3.5以上，满足重载作业的强度要求；钳体表面做了硬质阳极氧化处理，表层硬度达到HV400以上，可抵御作业过程中的碎石、金属边角剐蹭，长期使用不会出现表层锈蚀、磨损问题。
