带跌落仿真验证的氧气压力检测传感结构

　　在工业气体输送、医用供氧系统、空分制氧设备的管路布设场景中，压力检测部件的可靠性直接决定整套系统的运行安全，尤其是氧气介质场景下，部件一旦因磕碰、跌落出现密封失效或结构开裂，极易引发泄漏甚至燃爆风险，这也是这类传感部件在结构设计阶段必须重点考量抗冲击性能的核心原因。这款压力传感结构的整体外形采用半圆弧顶面的柱式主体设计，主体侧面伸出两个平行布置的硬管连接端，两个接口的中心距、伸出长度都严格匹配常规工业测压管路的安装间距，安装时不需要额外加工转接接头，可直接对接外径适配的供气硬管，接口根部做了圆弧过渡处理，避免管路安装拧紧时出现应力集中导致的根部断裂问题。主体的安装边界充分考虑了狭小空间的布设需求，

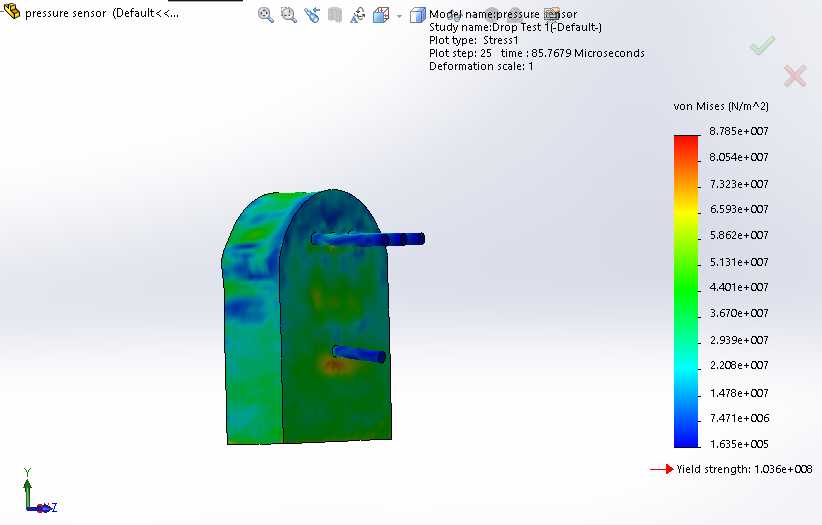

　　整体厚度控制在常规测压点的预留安装尺寸范围内，不需要额外扩大安装开孔，侧面没有突出的尖锐棱角，在设备内部布设时不会刮蹭周边的线缆或其他管路部件。设计阶段针对实际使用中可能出现的意外跌落场景做了针对性的结构强化，通过仿真手段模拟20m/s速度下的自由跌落冲击，对应实际工况中从设备操作台、安装工位意外掉落的极端情况，仿真过程中完整还原了部件跌落接触刚性地面时的应力传导路径，从应力云图的分布可以看到，高应力区域主要集中在主体圆弧顶面的边缘位置，两个管路接口的根部应力值远低于材料的屈服强度阈值，不会出现接口断裂、密封面变形的问题。主体壁厚的设计做了差异化处理，靠近安装接口的区域壁厚适当增加，

　　用来承接管路连接时的拧紧力矩以及气流冲击带来的振动载荷，非受力的顶面区域在保证结构强度的前提下适当调整壁厚，控制整体重量，避免部件自重过大给连接管路带来额外的长期载荷。和常规的通用压力传感结构不同，这款结构专门针对氧气介质的使用场景做了结构适配，内部的介质流道没有设计冗余的拐角或死角，避免氧气输送过程中出现杂质积存，流道内壁的过渡位置全部做了圆弧顺滑处理，减少气流通过时的湍流扰动，降低长期气流冲刷带来的内壁磨损风险。在安装适配性上，主体的平面侧壁可以直接贴合安装固定面，不需要额外设计定制的安装支架，两个平行接口的朝向一致，对接管路时可以统一管路走向，减少管路弯折的角度，降低管路的布设阻力。从仿真验证的结果来看，

　　跌落冲击下的最大变形量出现在主体的圆弧顶面位置，变形量处于弹性变形区间，冲击结束后可以完全恢复，不会出现永久变形导致的内部敏感元件移位问题，接口位置的变形量极小，完全可以保证跌落后的密封性能不会下降。实际选型使用时，这款传感结构可以直接替换同安装尺寸的常规测压部件，不需要改动原有管路的布设方案，抗冲击性能的提升可以降低设备运输、安装、日常维护过程中因意外磕碰导致的部件损坏率，尤其是在移动供氧设备、野外作业的制氧机组这类使用场景中，部件的抗跌落性能可以大幅减少现场的故障更换频次，降低运维成本。结构设计过程中没有采用多余的异形结构，所有的外形特征都可以通过常规的机加工工艺实现，不需要特殊的定制刀具，量产加工的工艺性较好，尺寸公差的控制要求和常规机械加工部件一致，不需要额外提升加工精度等级就可以满足装配和使用要求。
