带完整压铸模具的儿童玩具救护车结构设计

这套儿童玩具救护车的三维结构设计，核心围绕压铸量产的工艺落地展开，同时兼顾玩具产品的使用安全与仿真还原度。从实际应用场景来看，该产品面向低龄儿童玩具市场，既可以作为单独的滑行玩具车使用，配套的完整模具结构也可直接用于压铸生产环节的工艺验证、模具调试，为玩具代工厂的批量生产提供完整的结构参考。

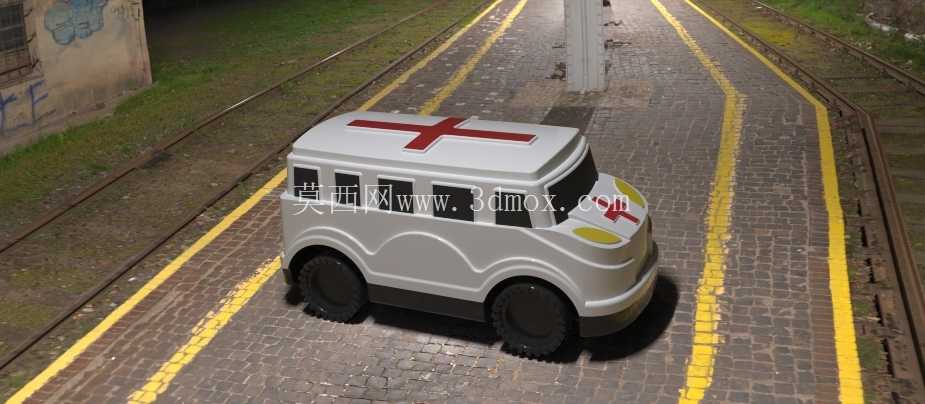

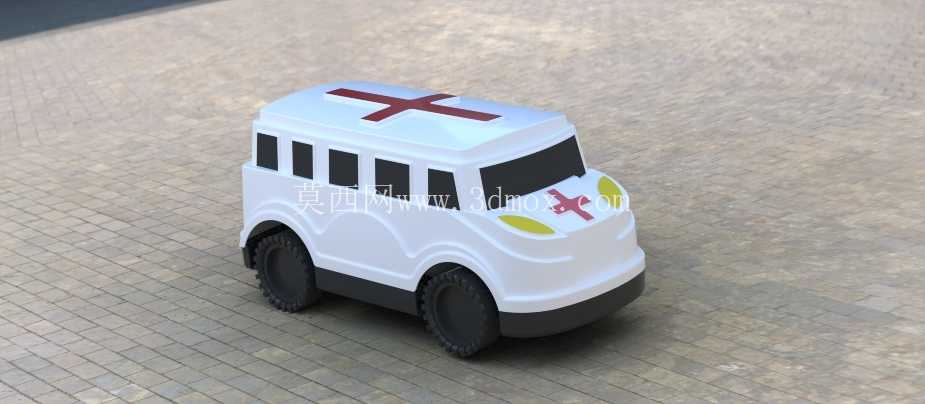

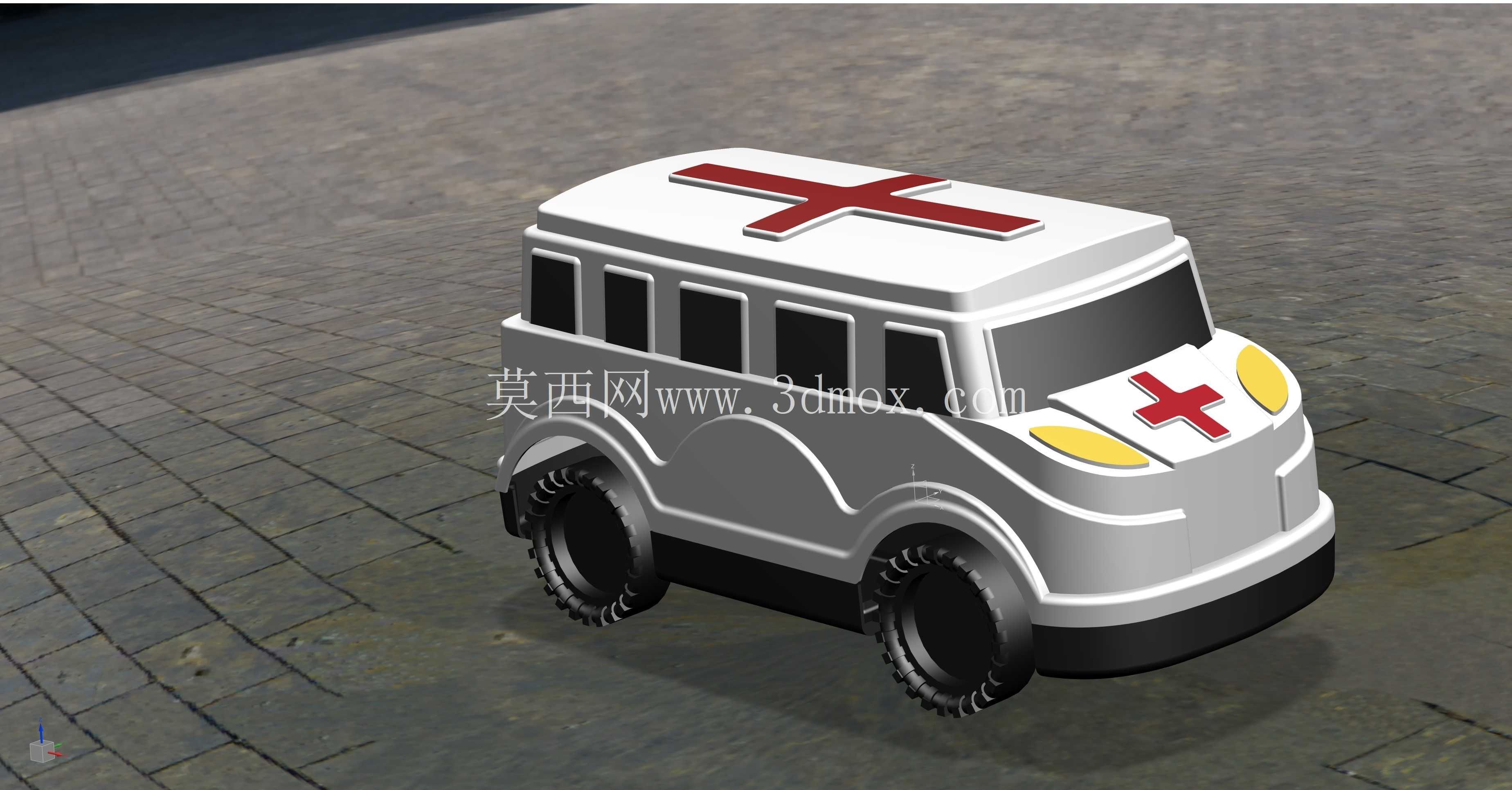

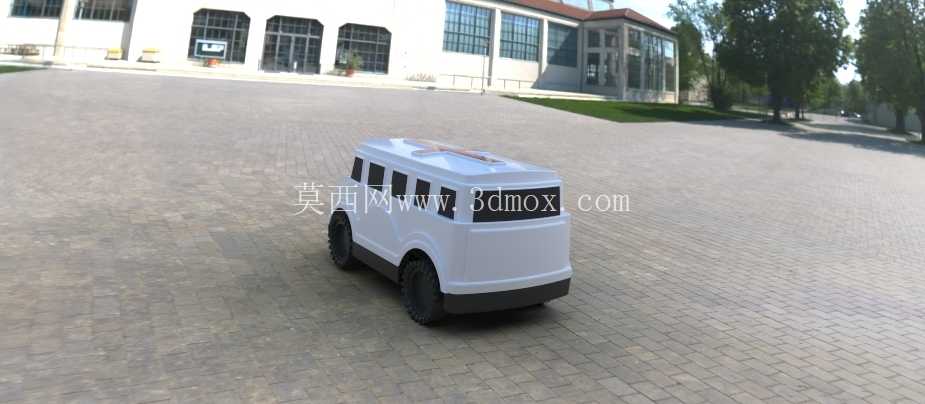

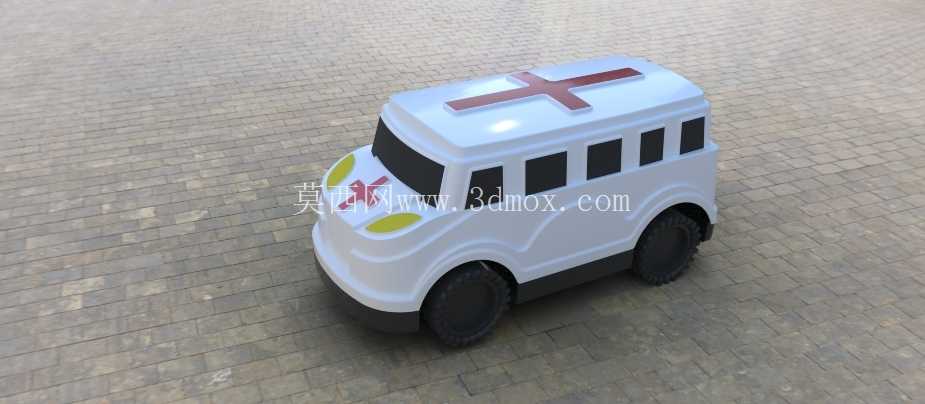

在功能特性设计上，车身主体还原了救护车的核心识别特征：顶部设置凸起的红十字标识，车头位置搭配对应急救标识涂装，车身侧面预留模拟车窗的凹陷结构，车轮采用独立装配的黑色防滑轮结构，保证滑行过程中的稳定性。车身内部预留了足够的空腔结构，既可以减轻压铸成型后的零件重量，降低材料耗用，也能为后续加装声光模拟组件预留安装空间，车门位置设计为可开合的装配结构，还原真实救护车的使用场景，提升玩具的互动可玩性。考虑到儿童使用的安全要求，所有外露棱边均做了R2以上的圆角过渡处理，不存在尖锐凸起结构，避免使用过程中出现划伤风险。

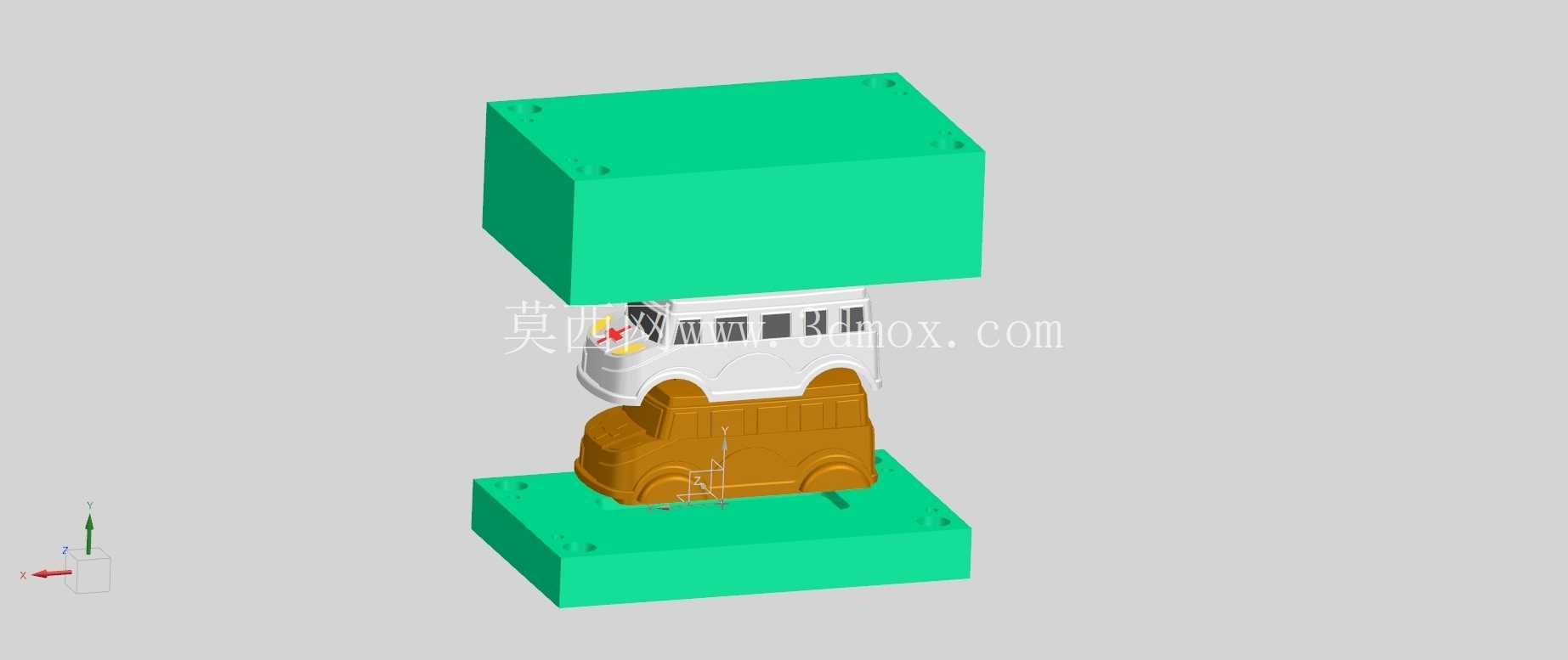

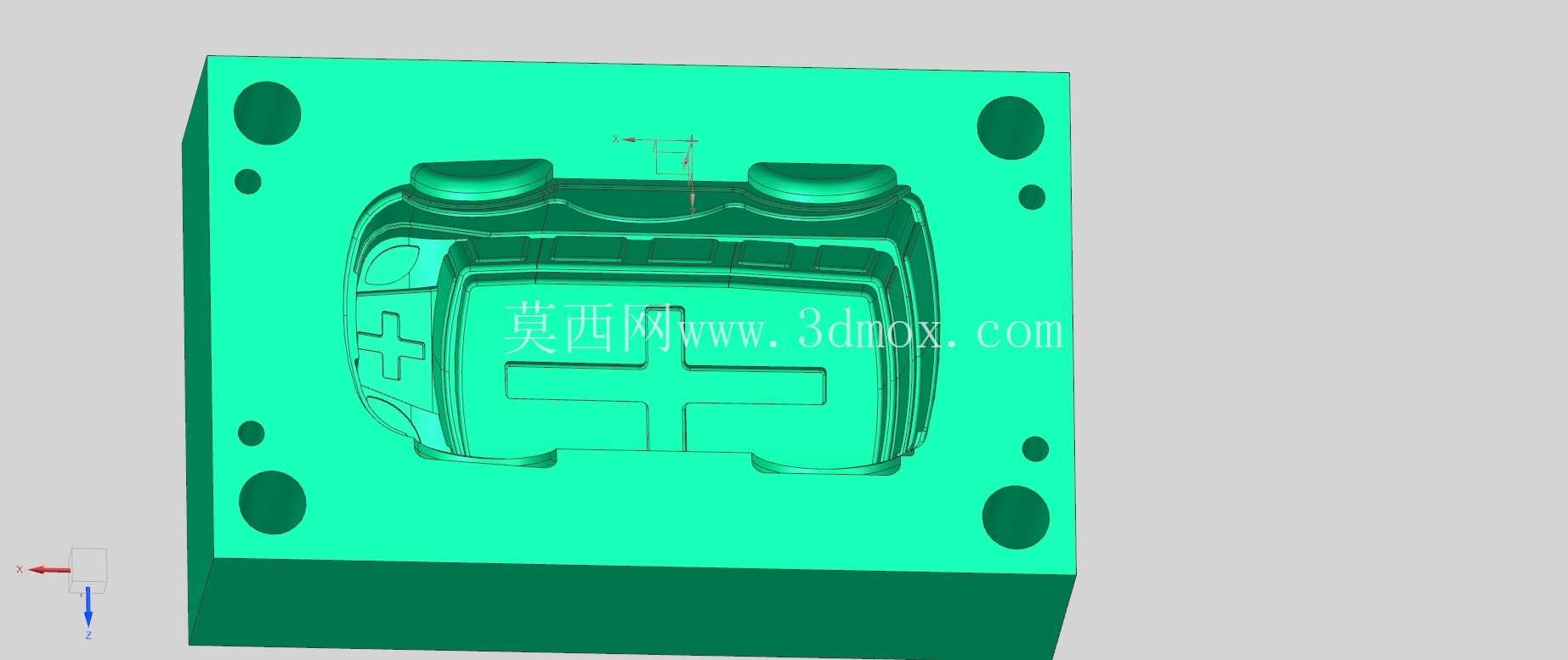

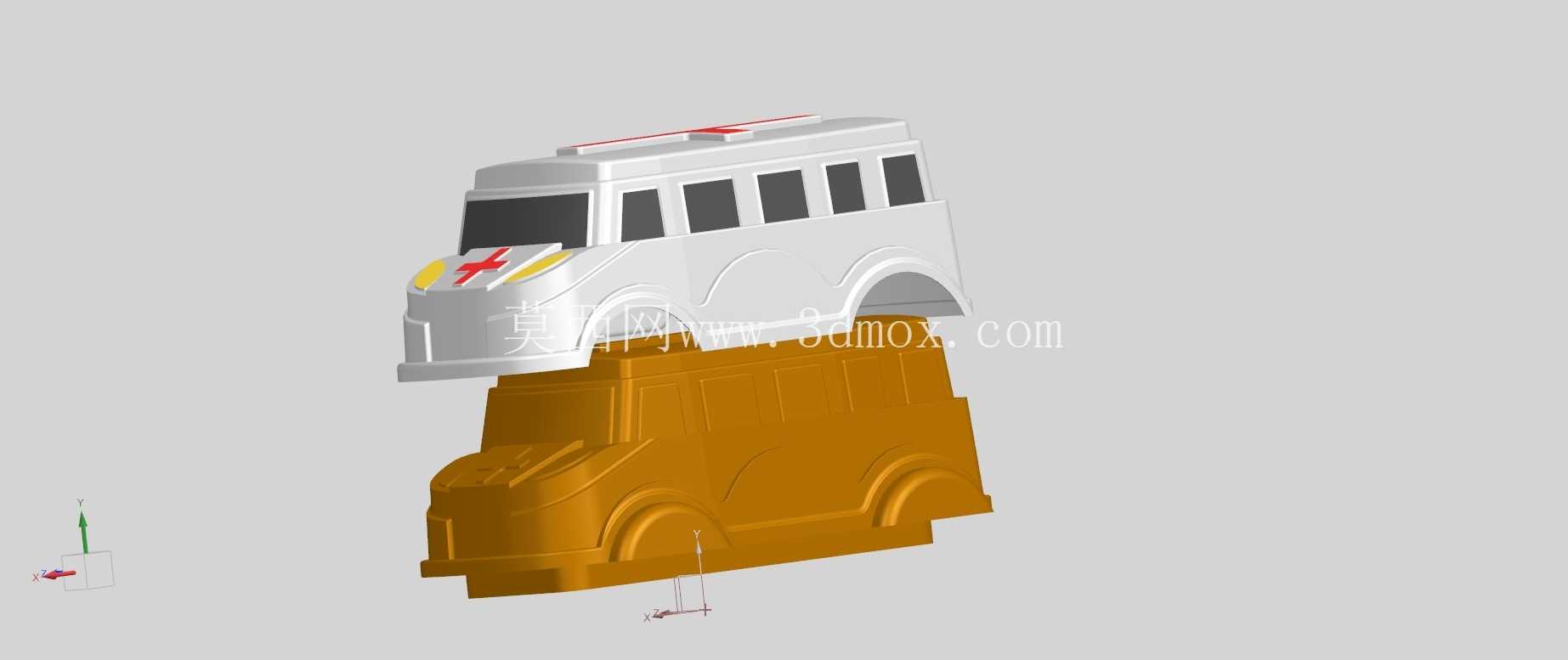

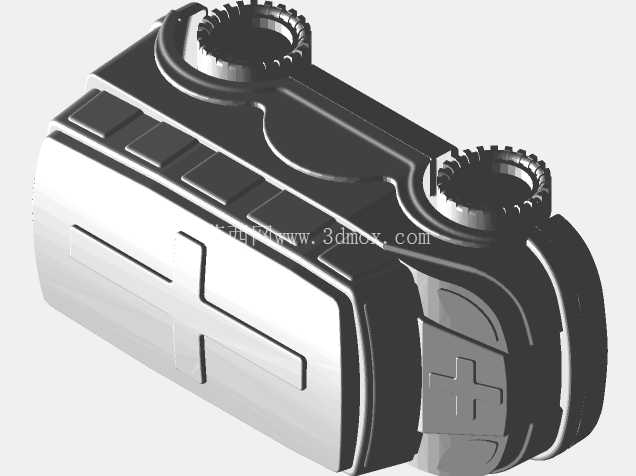

从设计思路层面，整套结构优先匹配压铸工艺的成型要求：车身外壳的壁厚控制在均匀的2.5mm，避免壁厚差异过大导致压铸过程中出现缩孔、冷隔缺陷；所有脱模方向的拔模斜度设置为1.5°，保证零件成型后可以顺利从模具型腔中脱出，不会出现粘模、拉毛的问题。模具部分采用一模一腔的结构布局，浇注口设置在车身底部的隐蔽位置，避免浇口痕迹外露影响产品外观，冷却水道围绕型腔均匀排布，保证成型过程中模温均匀，缩短成型周期，提升量产效率。顶出机构采用顶杆+顶块的组合形式，顶出位置设置在车身内部的加强筋位置，避免顶出痕迹留在产品外表面。

在外形尺寸与安装边界上，玩具车整体长度控制在120mm，宽度55mm，高度60mm，符合低龄儿童抓握的尺寸范围，单手握持无压力。车轮的装配轴径设计为4mm，与车身轮轴孔的配合间隙控制在0.1mm，既保证车轮可以顺畅转动，又不会出现装配后松脱掉落的问题。模具的整体外形尺寸适配常规160吨压铸机的安装规格，模架采用标准龙记模架，无需额外定制模架配件，降低模具制造成本，模具的导柱导套配合间隙控制在0.02mm以内，保证合模过程中的定位精度，避免成型过程中出现飞边、错模的缺陷。

整套结构在设计过程中还充分考虑了后续装配的便利性：车身与底盘采用卡扣+超声波焊接的组合固定方式，不需要额外使用螺丝紧固件，减少装配工序，提升量产装配效率；车轮与轮轴的装配采用过盈压装结构，压装力控制在15-20N，既保证装配后车轮不会松脱，又不会因为压装力过大导致车轮变形卡滞。车身表面的标识区域预留了0.2mm的凹陷深度，后续可以通过移印工艺完成红十字等标识的印刷，不需要额外做表面处理，简化后加工工序。针对压铸成型常见的气孔缺陷，在车身内部的非外观面设置了集渣包结构，将成型过程中产生的气体导入集渣包，避免气体残留导致外观面出现气孔、气泡缺陷，提升产品外观良品率。
