餐用食品盘叠层注塑成型模具结构

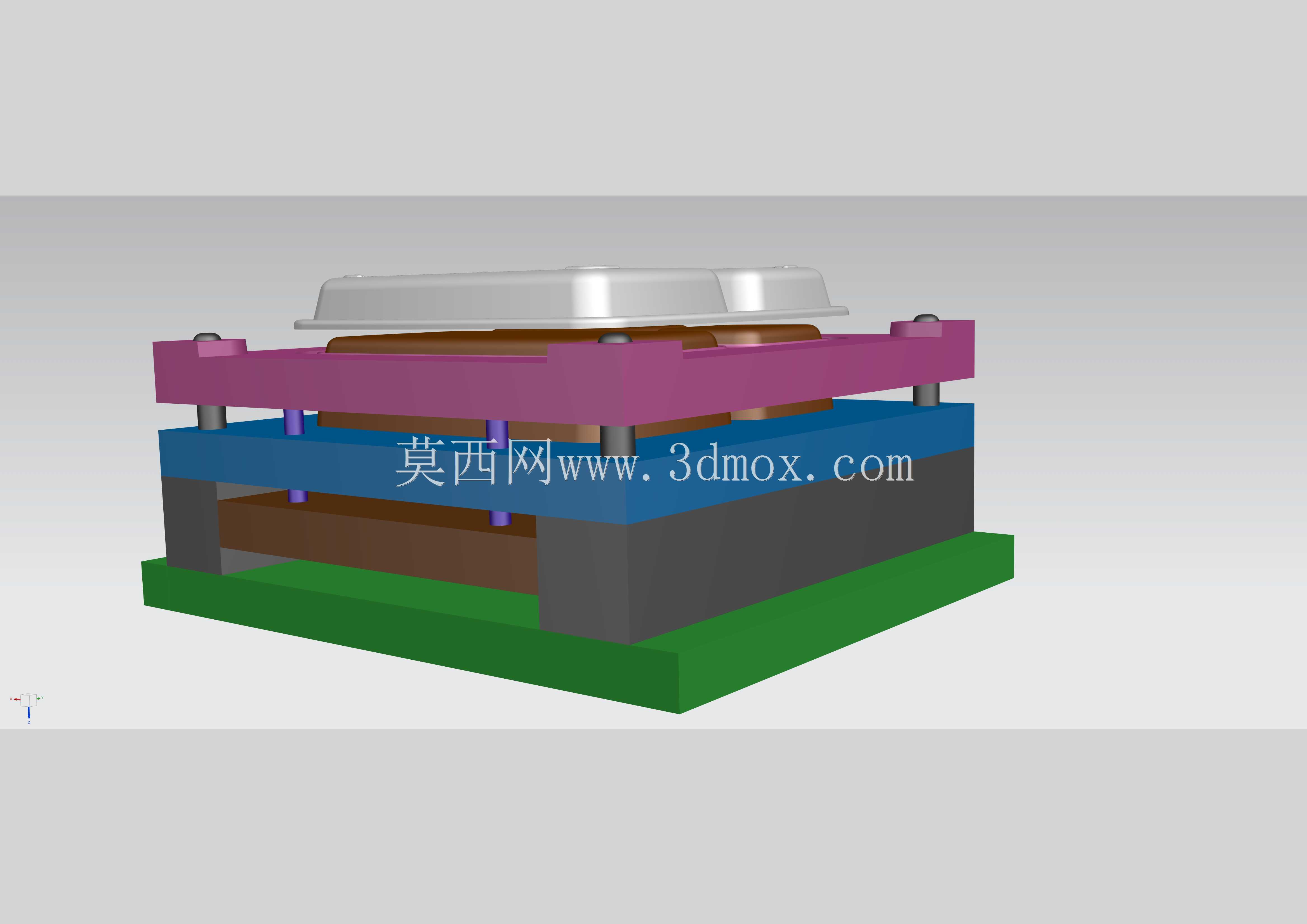

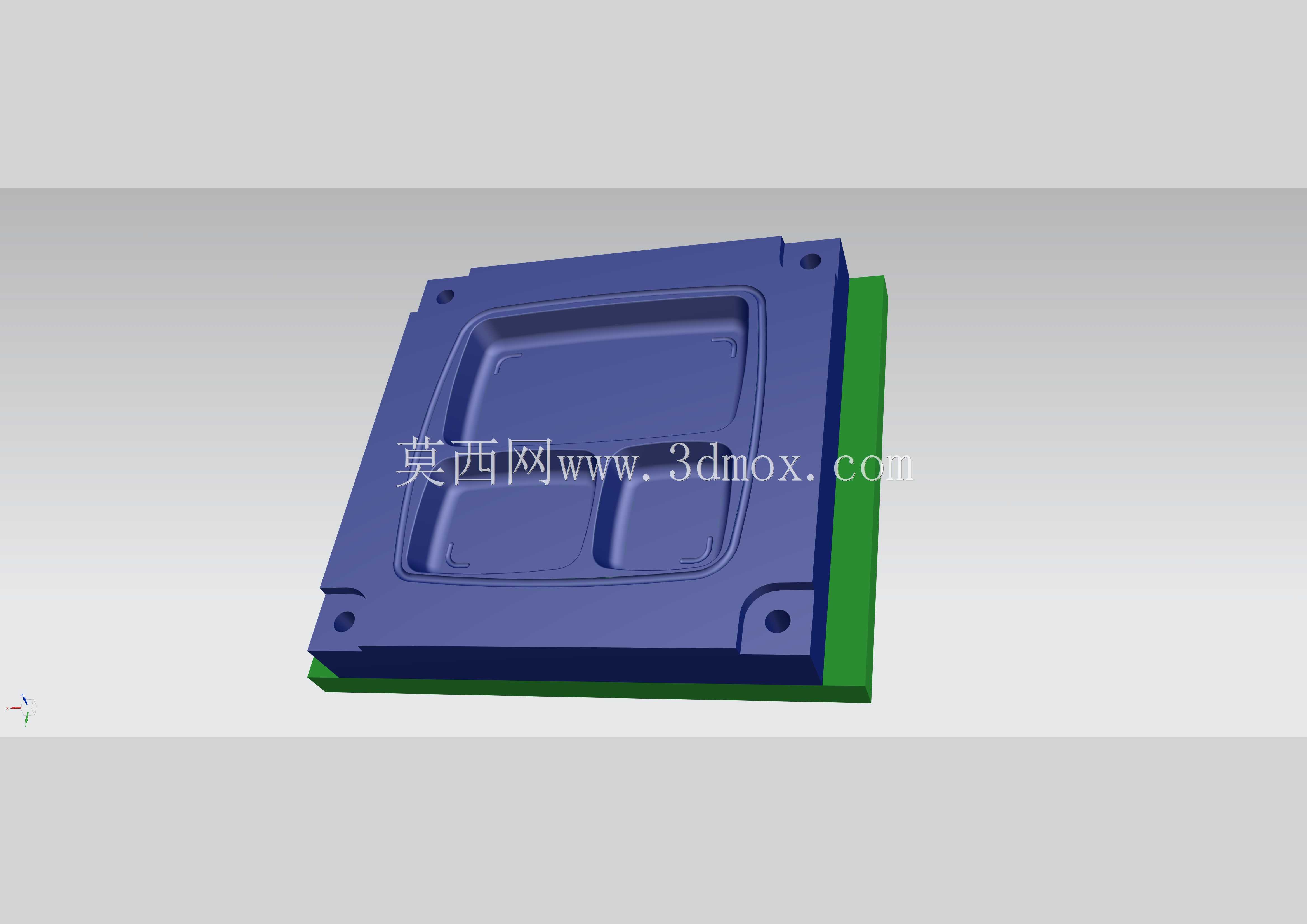

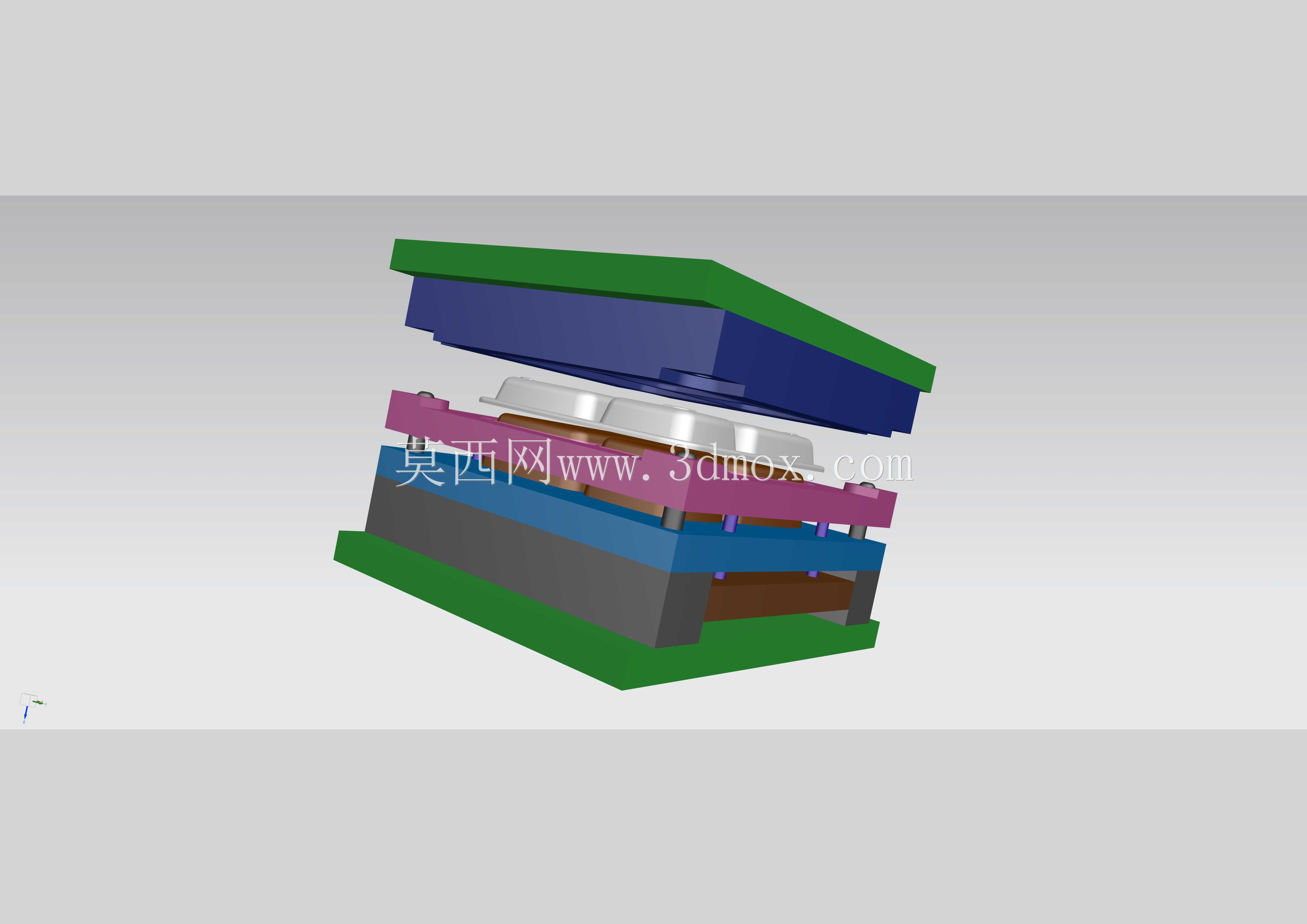

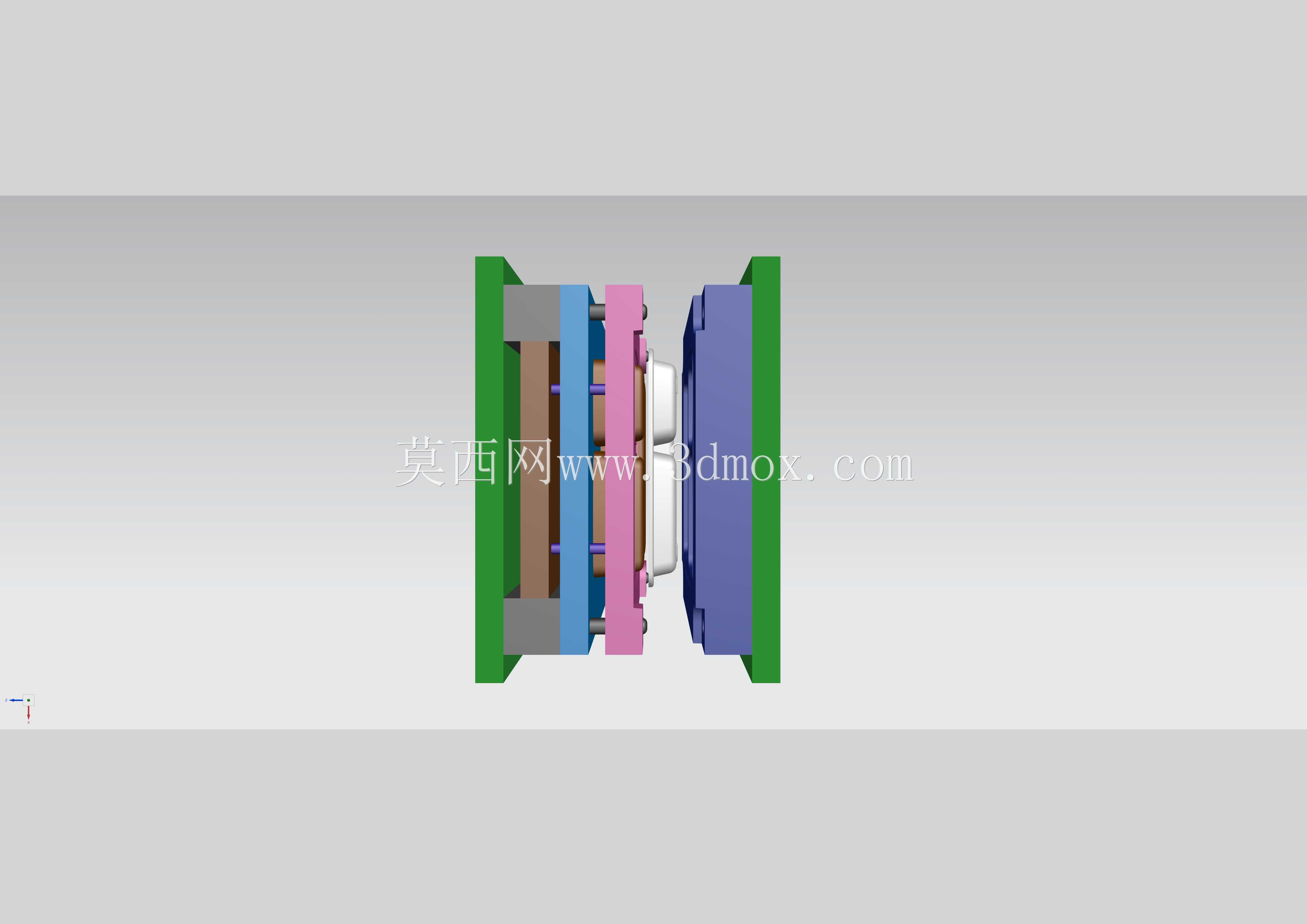

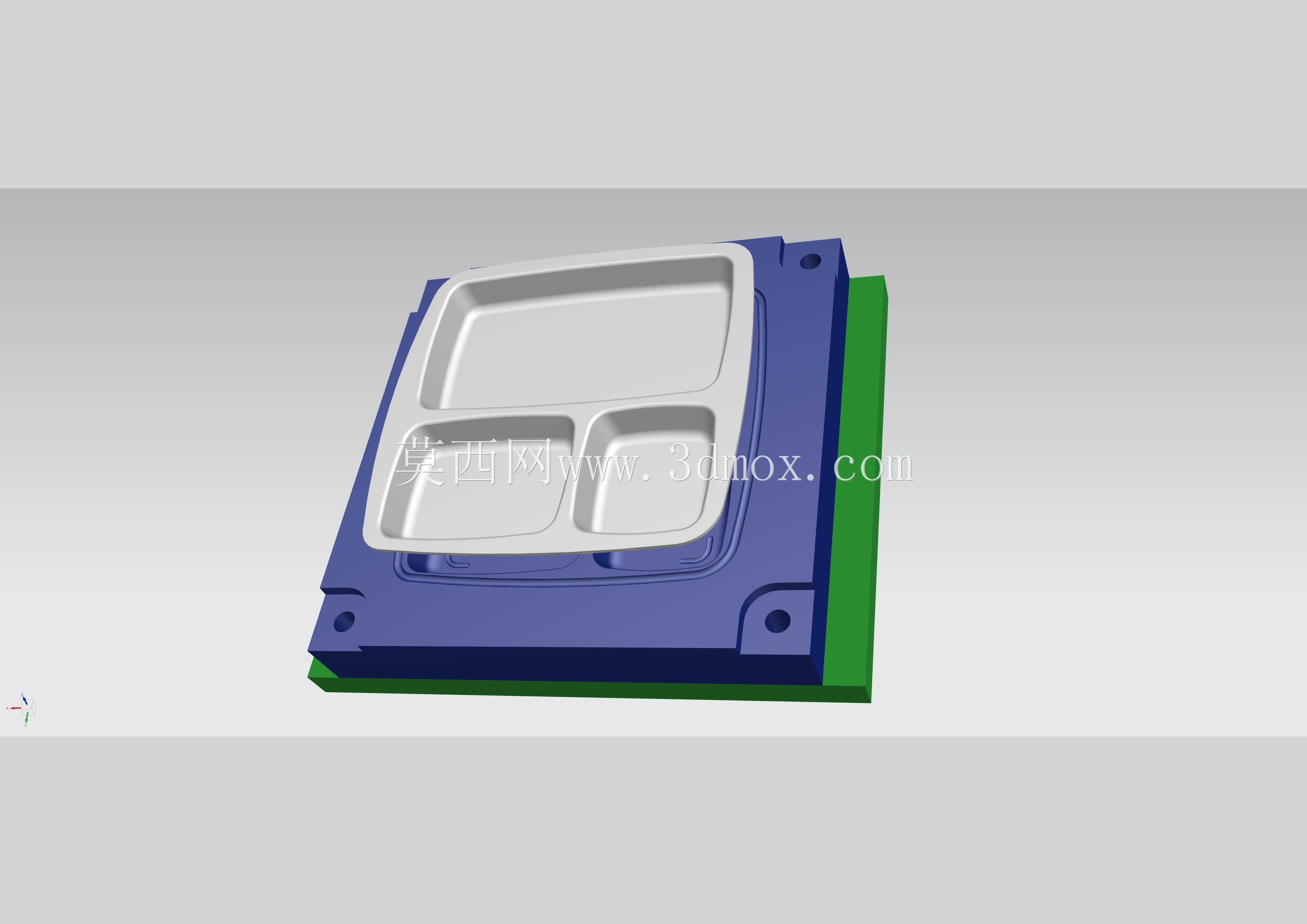

　　这套叠层结构的注塑成型结构，主要面向一次性餐盒、食品分装盘这类薄壁食品接触类塑料制品的批量生产场景，适配高速注塑机的短周期生产节拍，相比常规单层模架能在同等锁模力条件下提升近一倍的单模产出效率，适配食品包装耗材大批量、快交付的生产需求。从结构分层来看，整套模架采用上下对称的叠层布局，上下两层分别设置独立的型腔与型芯组件，中间设置热流道转接板完成上下两层的熔料输送，避免长流道带来的熔料降温、压力损失问题，保证上下两层成型的制品密度、收缩率保持一致，减少成型后的翘曲变形量。设计过程中优先考虑了食品接触类制品的成型要求，型腔与型芯的成型面均采用圆弧过渡处理，不存在清洁死角，避免原料残留引发的食品卫生风险，同时成型面的抛光等级达到镜面要求，

　　保证制品脱模顺畅，不会出现粘模、拉白的缺陷。冷却回路的排布沿着制品的轮廓走向设置，在食品盘的加强筋、边缘加厚位置单独设置近距离冷却水道，控制整个成型面的温差在5摄氏度以内，缩短制品的冷却定型时间，适配高速生产的周期要求。脱模机构采用推板顶出的结构，顶出力均匀分布在制品的整个边缘位置，避免薄壁制品顶出时出现顶穿、变形的问题，同时顶出板的导向设置独立的导柱导套结构，保证长期往复运动的同轴度，减少顶出过程的卡滞风险。安装边界方面，整套模架的外轮廓尺寸适配300吨级卧式注塑机的拉杆间距，定位圈尺寸、浇口套的球面半径均匹配对应机型的射嘴规格，模具的总厚度在设备的最大最小模厚区间内，开模行程预留足够的取件空间，上下两层开模距离保持一致，

　　配合机械手自动取件可实现全自动化生产，无需人工介入取件流程。结构上还设置了独立的锁模扣机构，保证开模过程中中间热流道板的开合顺序可控，不会出现流道凝料拉伤的问题，同时在模具的四个角设置精定位组件，保证上下模、中间板的合模精度，控制制品的壁厚均匀度偏差在0.02毫米以内，避免出现飞边、缺胶的成型缺陷。
