儿童手持塑料玩具枪结构设计方案

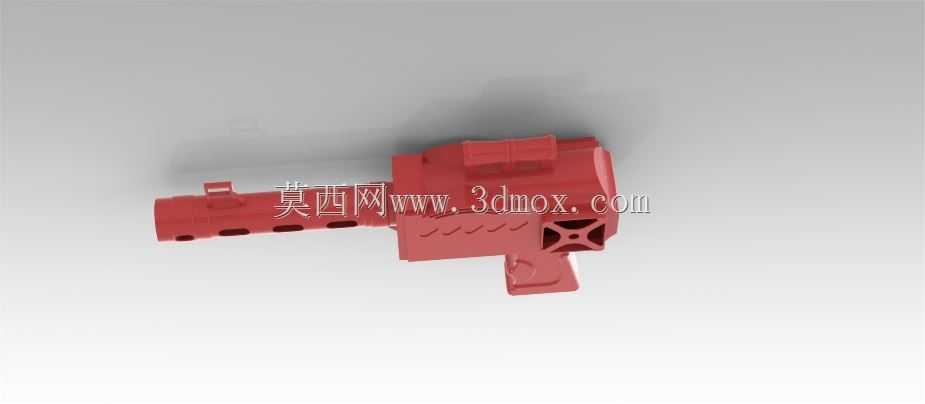

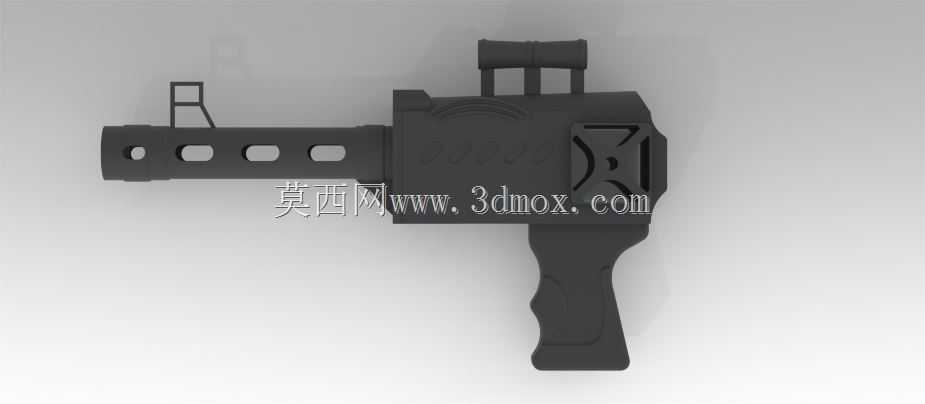

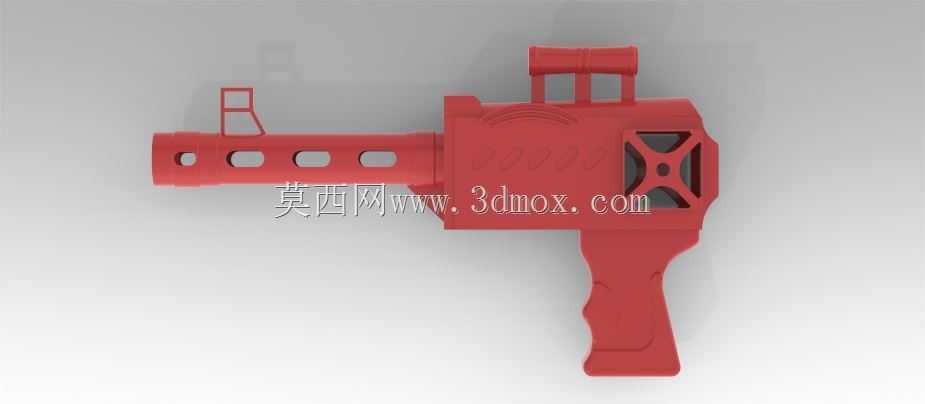

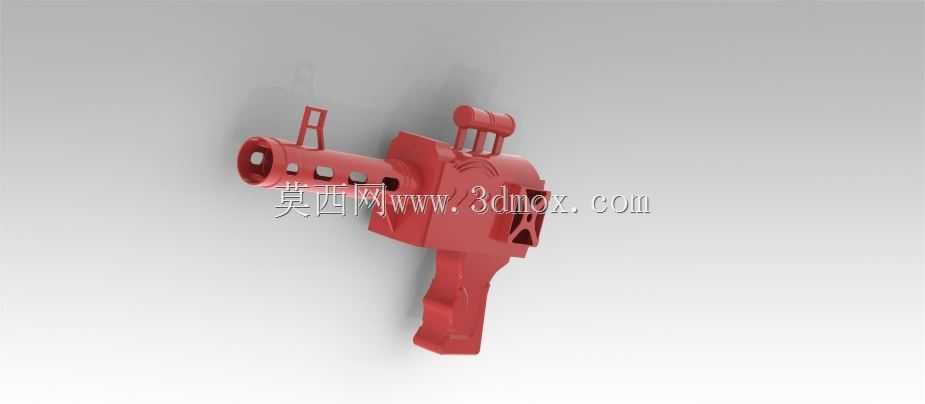

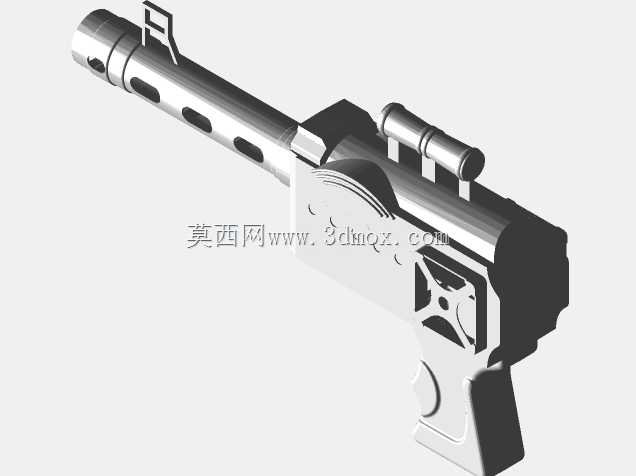

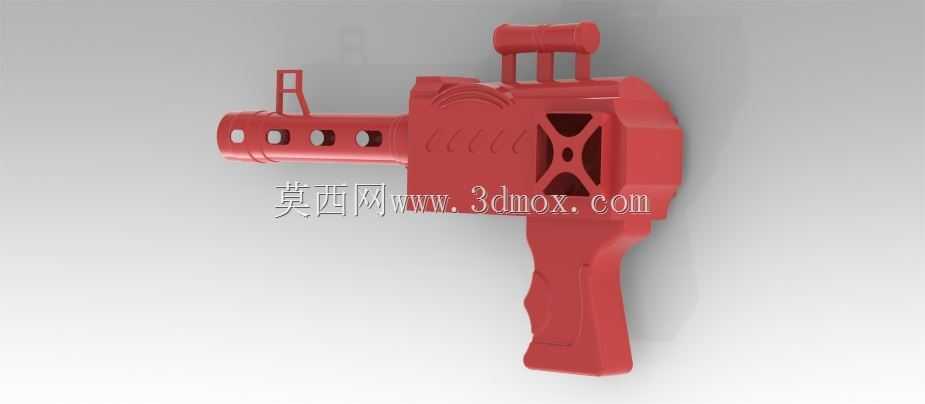

　　这款手持玩具的结构设计完全围绕低龄儿童使用场景展开，整体采用一体化注塑成型思路，将握把、枪身、枪管三个核心功能段做了无锐角过渡处理，所有外露棱边均做R2以上圆角倒钝，避免儿童握持把玩时出现磕碰划伤风险。从结构布局来看，握把段采用符合6-10岁儿童手掌尺寸的内凹弧面设计，握持区域宽度控制在32mm，表面预留0.3mm深度的磨砂纹理区域，无需额外包胶即可实现足够握持摩擦力，同时简化模具结构，减少后续装配工序。枪管段采用等距镂空减重设计，三个长圆形通孔在不降低结构强度的前提下，将整体重量控制在85g以内，长时间单手握持也不会产生明显负重感，枪口位置的准星结构与枪管一体成型，尺寸做了放大处理，既保留玩具的辨识度，

　　又避免细小零件脱落造成误吞风险。枪身上部的两个凸起结构为装饰性瞄具，壁厚控制在2.5mm，与枪身主体连接位置做了加强筋过渡，抗跌落冲击性能可满足1.2米高度自由跌落无断裂的日常使用要求。整体装配采用卡扣式连接结构，枪身前后段设置4组互锁卡扣，无需螺丝即可完成组装，既降低生产装配成本，也避免金属螺丝外露带来的安全隐患。设计过程中充分考虑注塑成型的工艺边界，所有拔模角度控制在1.5度以上，无倒扣结构，可采用两板模直接量产，壁厚均匀控制在2-3mm区间，避免注塑过程中出现缩痕、翘曲等成型缺陷。结构强度校核阶段针对握把与枪身连接位置做了受力模拟，可承受50N的横向掰扯力不发生断裂，完全满足儿童日常把玩的受力场景。

　　枪身侧面预留的平面区域可根据后续需求做移印、贴纸等表面处理，无需修改主体模具即可实现不同外观版本的快速迭代。整体外形尺寸控制在180mm长度、120mm高度范围内，可适配常规儿童玩具的包装尺寸，仓储运输过程中可实现多层堆叠无变形。
