三爪自定心内撑式提取工装结构

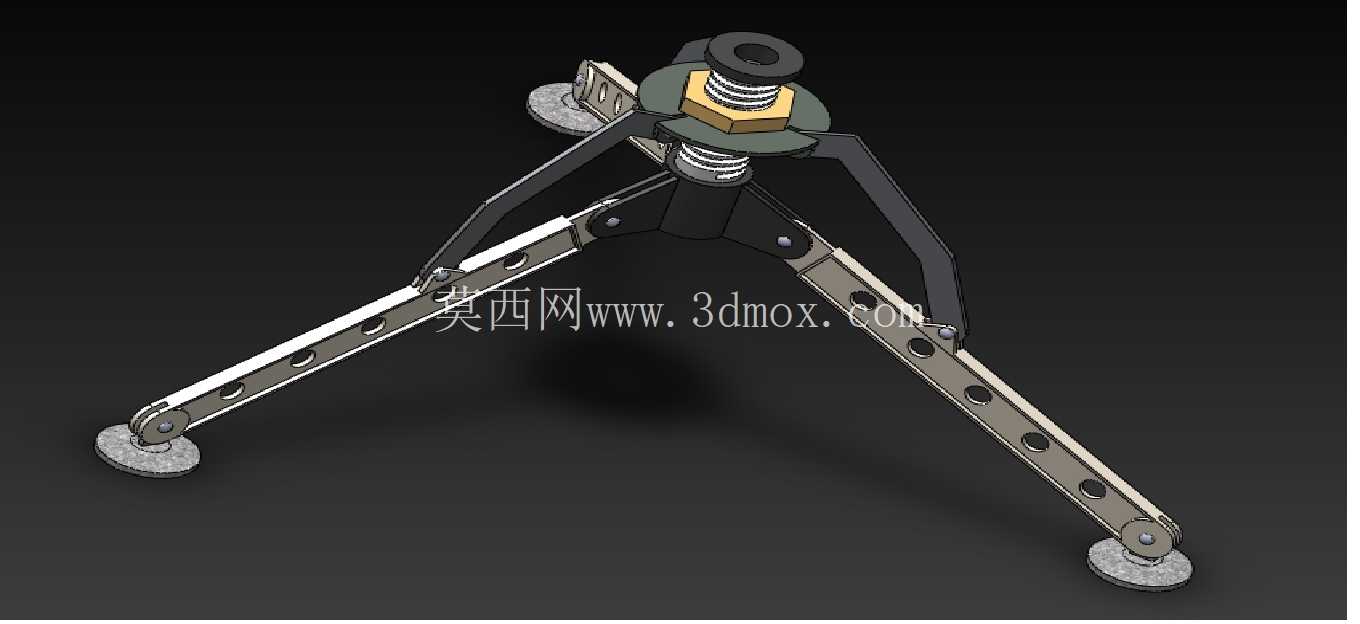

　　这款三爪式内撑提取机构，主要面向铸造生产环节的铸件取件作业场景，在重力铸造、低压铸造的开模后工序中，可伸入铸件内腔完成定心夹持，将成型后的铸件从模具型腔内平稳取出，替代传统人工持钳取件的操作，规避高温铸件烫伤、取件施力不均导致铸件变形的风险。从结构设计逻辑来看，该机构采用顶部螺纹调节的驱动方式，中心螺杆搭配六角调节螺母与压紧弹簧，螺母旋紧时会推动三个铰接支腿同步向外扩张，支腿末端的接触端抵紧铸件内壁，依靠接触摩擦力实现稳定抓取；弹簧的设置则提供了持续的预紧力，避免作业过程中因振动导致螺母松动、夹持力衰减，同时在释放铸件时，弹簧可推动支腿快速复位，缩短取件循环的动作时间。

　　三个支腿采用等角度120度分布的铰接布局，天然具备自定心特性，无需额外调整即可保证抓取时机构与铸件内腔同轴，不会出现偏载导致的铸件磕碰问题；支腿本体采用长条形镂空设计，在保证结构刚性的前提下降低了整体自重，支腿上的等距铰接孔可根据不同铸件的内腔深度调整铰接位置，适配一定尺寸范围内的筒形、环形铸件取件需求。末端接触块采用平面圆盘结构，增大与铸件内壁的接触面积，避免局部压强过大压伤铸件内壁，接触块表面可根据铸件材质更换防滑垫层，针对铝合金铸件可采用聚氨酯垫层防止夹伤，针对铸铁件可采用硬质合金齿面垫层提升摩擦力。

　　从安装边界来看，机构顶部的中心轴段可直接连接机械臂末端法兰或者手持操作杆，轴段直径适配常规工业机器人末端的标准安装接口，整体收拢状态下的最大外径小于常见中小型铸件的内腔浇口直径，可顺利伸入铸件内部，扩张后的最大夹持直径覆盖常见100-300mm内径的筒类铸件作业需求。在实际生产应用中，该机构除了铸造取件场景外，也可适配热处理工序的工件上下料、机加工环节的内孔吊装转运，针对薄壁环形工件的搬运场景，内撑式的夹持方式不会像外夹结构那样对工件外壁施加挤压力，可有效避免薄壁件的夹持变形。

　　设计过程中对支腿的铰接点位置做了受力优化，将驱动螺杆的轴向推力通过铰接副转化为支腿末端的径向撑紧力，杠杆比的设置兼顾了夹持力大小与操作省力性，手动操作时无需施加过大的拧紧力矩即可获得足够的夹持力，搭配机械臂使用时可在螺杆端加装旋转驱动气缸，实现夹持动作的自动化控制。支腿与中心主体的铰接采用销轴连接，销轴处预留润滑注油孔，长期往复摆动作业时可定期加注润滑脂，减少铰接副的磨损，延长机构使用寿命；所有金属结构件表面做发黑防锈处理，可适应铸造车间多粉尘、高温的作业环境，不会因环境因素导致铰接卡滞。需要注意的是，该机构的夹持力与螺纹旋紧力矩呈线性相关，针对重量较大的铸件作业时，需要核算螺纹强度与支腿的抗弯强度，避免超载作业导致支腿变形或者螺纹滑牙；针对内壁粗糙度较低的铸件，需要适当增大旋紧力矩或者更换高摩擦系数的接触块，防止抓取过程中工件滑落。
