立式支腿储料筒仓三维结构设计

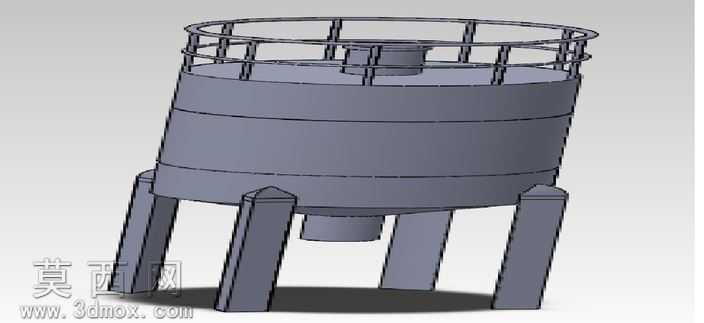

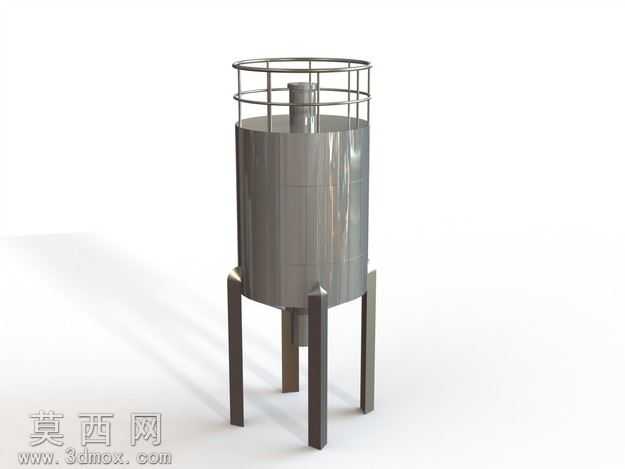

本作品为立式支腿结构储料筒仓的三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自底向上的建模逻辑，先拆分各功能部件完成独立建模，再通过装配约束完成整体组合，确保各部件配合精度符合工业设计规范。首先进行筒仓主体结构建模，仓体采用立式圆柱造型，通过旋转凸台特征生成基础仓壁，仓壁设置多道环形加强筋结构，通过环形阵列特征均匀排布，提升仓体整体结构强度，避免储料过程中仓壁受物料挤压出现形变；仓体顶部设置圆形进料口，进料口周边设计环形防护栏杆，栏杆采用圆钢型材建模，通过线性阵列与圆周阵列组合完成栏杆立柱与横杆的排布，顶部操作平台预留足够检修操作空间，符合工业设备安全防护设计要求。仓体下部采用锥斗式出料结构，锥斗与圆柱仓体通过放样过渡特征实现平滑连接，避免物料在仓内出现积料、架桥问题，保证物料出料顺畅；锥斗底部设置圆形出料接口，可对接后续物料输送设备。支撑结构采用四组对称分布的支腿设计，支腿采用变截面方钢结构，通过拉伸特征生成支腿主体，支腿与仓体连接位置设置加强筋板，提升支撑结构的承重能力，支腿底部设置方形安装脚板，可通过地脚螺栓完成设备固定，保障设备运行稳定性。材质渲染阶段，仓体主体采用哑光工业灰钢材材质，调整材质粗糙度与金属度参数还原碳钢设备的真实质感，防护栏杆采用同色系金属材质，支腿结构做细微的材质色差区分，突出结构层次；渲染过程添加柔和环境光与定向补光，清晰呈现各部件的结构轮廓与装配关系，阴影效果自然柔和，完整展现设备的整体造型与结构细节。设计过程中充分考虑筒仓的实际使用需求，整体结构对称规整，各部件尺寸比例协调，既满足储料设备的承重、出料功能要求，也兼顾了顶部检修操作的安全防护需求，可作为工业储料环节的设备设计参考，也可用于相关仓储设备的方案展示、结构教学等场景。
