三爪自定心内撑式提取夹持工装

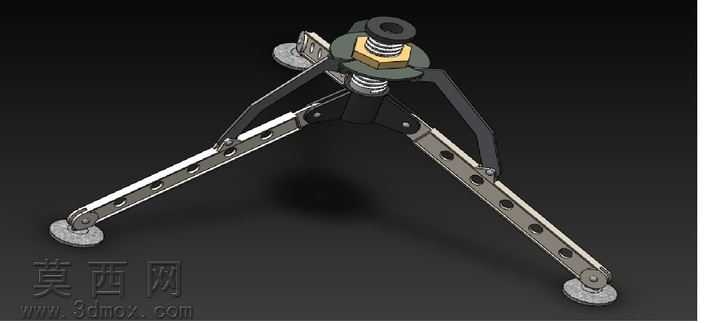

本模型为三爪自定心内撑式提取夹持工装，采用三维参数化建模方式完成全零件建模与整机装配，建模过程中对每一处配合公差进行了合理预留，保证虚拟装配下无干涉错配问题。模型整体采用中心驱动式结构，顶部设置带六角调节段的驱动螺杆，螺杆配套压缩弹簧与止推垫片，实现驱动行程的弹性复位与受力缓冲，螺杆转动时可带动下方的三爪摆臂同步开合，保证三个支撑脚始终保持同轴定心状态，适配内孔类工件的内撑提取作业。三个摆臂采用镂空减重设计，臂身开设等距调节孔位，可根据待提取工件的内径尺寸调整铰接支点位置，实现不同孔径范围的适配，摆臂末端设置圆形防滑支撑垫，增大与工件内壁的接触摩擦力，避免提取过程中出现滑脱刮伤问题。渲染阶段采用金属材质分层赋色方案，主体铰接座与摆臂主体采用哑光发黑金属材质，模拟钢制结构件的表面处理效果，调节螺杆、六角螺母采用镀锌亮面金属材质，还原标准紧固件的金属光泽，支撑垫采用磨砂橡胶材质，末端铰接销轴采用亮铬金属材质，通过不同材质的粗糙度、反光度参数调整，清晰区分不同功能的零件结构。设计过程中优先考虑机构的运动可靠性，铰接位置均预留合理的转动间隙，弹簧参数根据夹持力需求进行匹配计算，保证夹持力适中既不会夹伤工件内壁也不会出现夹持力不足的问题，三爪同步联动的结构设计无需单独调整每个支脚的位置，操作便捷定心精度高，可配套自动化提取设备或手动提取工具使用，适用于环形、筒形工件的转运提取工序，整体结构紧凑受力均匀，可根据实际使用需求调整支臂长度与支撑垫尺寸，拓展适配不同规格的工件提取需求。
