轨道式折叠臂起重作业车三维设计

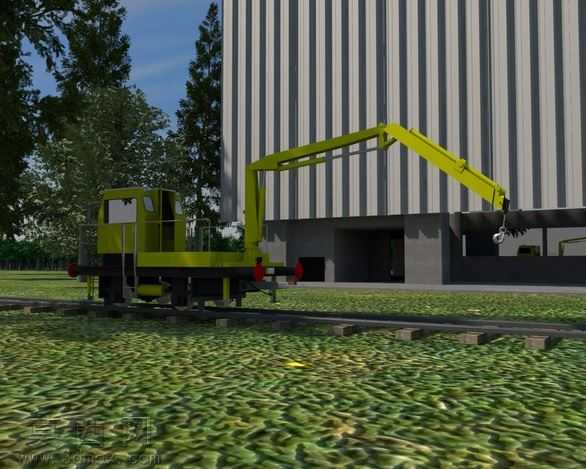

本作品为轨道走行式折叠臂起重作业车的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据轨道工程作业车辆的实际尺寸比例，完成走行底盘模块的建模：精准还原钢轨适配走行轮组、底盘承载框架、车载操作驾驶室的结构形态，走行轮的轮缘轮廓、底盘的承重梁排布、驾驶室的窗体与操作位预留结构均按照真实轨道作业车辆的设计规范进行绘制，确保各部件的装配约束符合机械设计逻辑，无干涉错位问题。随后完成折叠式起重臂的结构建模，将多节折叠臂段的铰接结构、臂体内部的液压油缸安装位、臂端作业属具的连接接口逐一还原，每段臂体的折弯角度、铰接轴的装配位置、伸缩臂段的嵌套结构都经过反复校验，保证折叠臂的活动行程符合起重作业的幅度要求，可实现大角度折叠收纳与伸展作业的姿态切换。材质与渲染阶段，针对不同部件匹配对应材质属性：车身主体与起重臂采用工程黄金属漆材质，调整漆面的反光度与粗糙度参数还原工业车辆漆面的哑光金属质感；走行轮组采用耐磨橡胶与铸钢结合的材质，区分橡胶胎面的磨砂质感与铸钢轮芯的金属光泽；驾驶室玻璃设置半透明反光材质，模拟真实玻璃的光线折射与环境反射效果；轨道与地面场景分别做旧化处理，草地材质添加自然的色彩层次变化，工业厂房外墙采用竖纹金属板材材质，调整纹理比例还原真实厂房的视觉效果。渲染阶段采用户外日光照明方案，模拟晴天自然光的照射角度与阴影效果，添加柔和的环境补光避免结构暗部细节丢失，最终呈现的渲染图清晰展示了起重作业车在轨道场景中伸展吊臂准备作业的姿态，完整呈现了设备的整体造型、结构布局与应用场景。设计过程中重点考量了轨道作业的适配性，折叠臂的结构设计兼顾了狭小空间作业的灵活性与起重作业的承载需求，各部件的连接结构均预留了标准装配接口，可直接用于后续的工程模拟、结构受力分析或方案展示使用，整体建模精度满足工业设计展示与结构参考的使用要求。
