双工位手动液体灌装设备结构设计

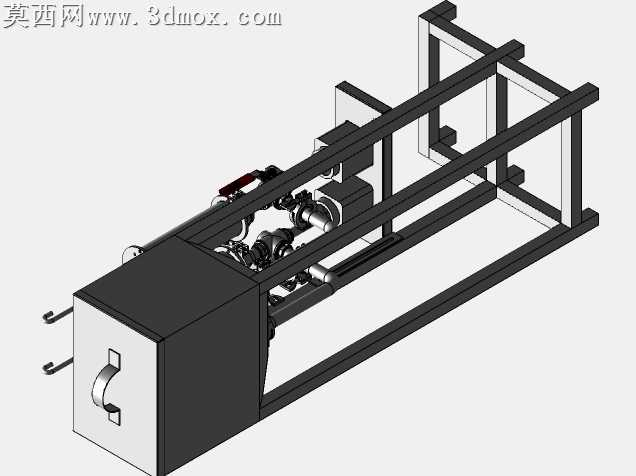

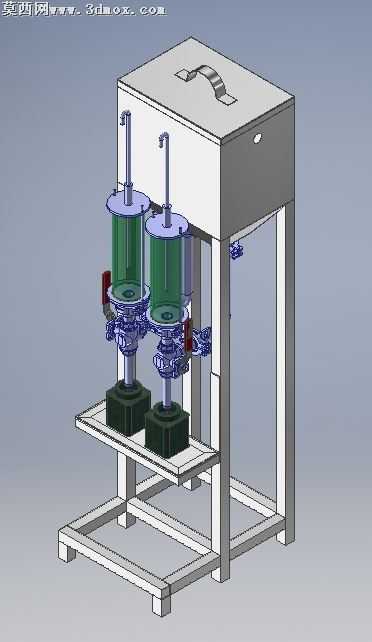

本作品为针对小批量液体灌装场景设计的双工位手动灌装机三维模型，整体采用立式框架式布局，在三维建模过程中严格遵循机械设计装配逻辑，自下而上完成各零部件的建模与配合约束搭建。模型底部采用方管焊接式机架结构，建模时精准还原了型材拼接的切口特征与连接位的安装孔位，底部框架预留了足够的操作与维护空间，中层设置安装托板用于固定灌装执行组件的底部驱动基座，上层为封闭的箱体式机壳，机壳顶部设计有嵌入式提手结构，方便设备的短距离移位搬运，机壳表面做了哑光金属材质的渲染处理，还原钣金外壳的真实质感。核心灌装组件采用对称双工位布局，每个工位独立配置透明储料筒，建模时对透明料筒赋予了半透明玻璃材质，可清晰展示内部的液位空间与活塞推杆结构，料筒下方连接高精度灌装阀组件，还原了阀体的流道结构与手动拨杆的操作位，拨杆处设置红色防滑操作件，渲染时赋予软胶材质提升真实感，料筒顶部设置导杆与压料活塞结构，活塞与料筒内壁采用间隙配合的装配约束，还原手动压料灌装的运动逻辑。每个工位的底部设置容器定位基座，采用黑色硬质工程塑料材质渲染，基座与中层托板通过螺栓连接固定，可根据灌装容器的尺寸更换适配定位座。整体模型在渲染阶段采用了工业产品常用的冷灰色调环境光，对金属机架赋予磨砂不锈钢材质，对传动杆件赋予光亮镀铬材质，对密封件赋予黑色橡胶材质，各部件的材质区分清晰，装配关系明确，完整还原了手动灌装机的结构组成与操作逻辑。设计过程中充分考虑手动操作的人机工程学，将灌装阀的操作拨杆设置在操作人员伸手可及的高度，双工位布局可交替完成上料、灌装、下料操作，有效提升小批量灌装的作业效率，设备无需外接动力源，依靠手动操作即可完成定量灌装，适合小型作坊、实验室等场景的小剂量液体灌装作业，模型完整保留了各零部件的可编辑特征，可根据实际灌装需求调整料筒容积、灌装阀口径、定位座尺寸等参数，具备较高的二次修改与结构参考价值。
