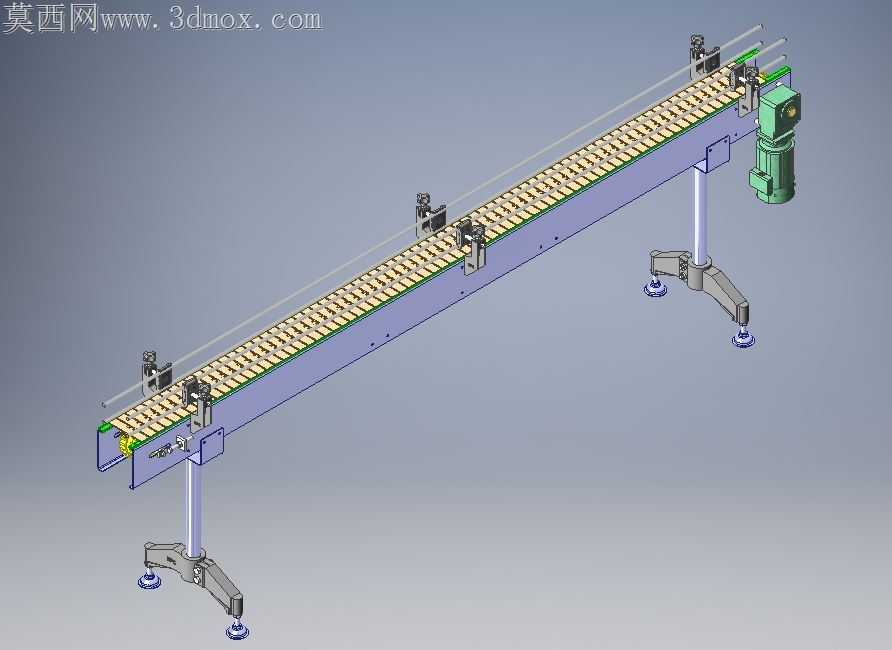

K600塑料链条轻型物料输送设备

车间轻型小件输送场景里，传统钢制链板机自重大、支脚调平容错率低的问题长期存在，这款塑料链条输送结构在加工适配层面做了大量针对性取舍。支脚部分没有采用常见的方管焊接固定结构，转而用带万向调节脚杯的铰接支腿，加工时支腿与机架连接的铰接座预留了0.2mm的配合间隙，既规避了现场地面不平整时机架焊接应力拉扯导致的链板跑偏隐患，也不用在安装现场反复切割支脚找平，单台设备安装调平时间能压缩近四十分钟。链板选用改性PP材质，加工链板啮合卡槽时特意将卡槽与驱动链轮的齿侧间隙控制在0.15mm，间隙过大会出现跳齿卡顿，间隙过小则会因为塑料件温变胀大出现卡滞，常温车间连续运行时不会出现金属链板的异响磨损问题，也不用频繁加注润滑油脂污染输送的小件物料。机架侧边的光电安装座没有采用焊接固定的方式，加工时直接在机架铝型材侧边预留T型槽安装位，现场调试时可以根据物料尺寸随意调整检测点位，不用二次焊接打磨破坏机架表面喷塑层，也避免了焊接飞溅掉入链板缝隙造成的运行卡阻。驱动端的减速电机安装座做了腰型孔设计，加工时腰型孔的长度预留了30mm的张紧调节量，链条长期运行出现松弛时不用拆解机架结构，直接调整电机位置就能完成张紧，日常维护不需要专用工装。机架两端的从动轮端盖做了快拆结构，加工时端盖与机架采用卡扣加单螺栓固定，清理链板缝隙残留的物料碎屑时不用拆解整段护边，掀开端盖就能完成局部清理。考虑到轻型输送场景经常需要对接不同高度的上下游设备，支腿的升降调节范围做了200mm的可调行程，加工时支腿内管刻有深度刻度线，调整高度时不用反复测量，两侧支腿对齐刻度就能保证机架水平度，避免链板单侧磨损。链板表面做了细微的防滑纹理，加工纹理时特意控制纹理深度在0.3mm，既能保证纸盒、塑料小件输送时不打滑，也不会因为纹理过深积留细小碎屑，日常清理用压缩空气吹扫就能完成。
