食品加工生产线混合罐成套装置三维设计

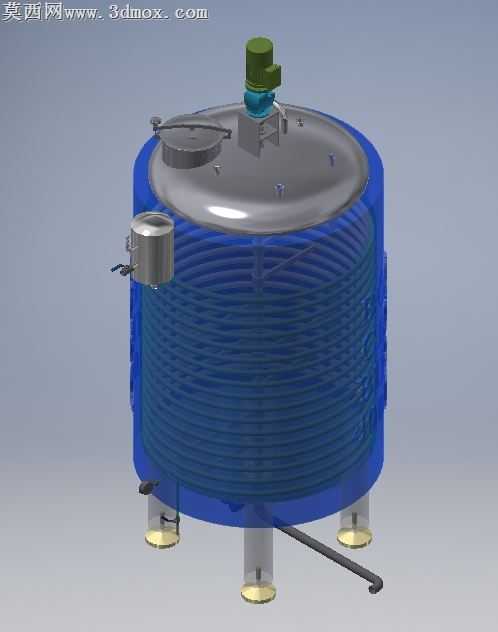

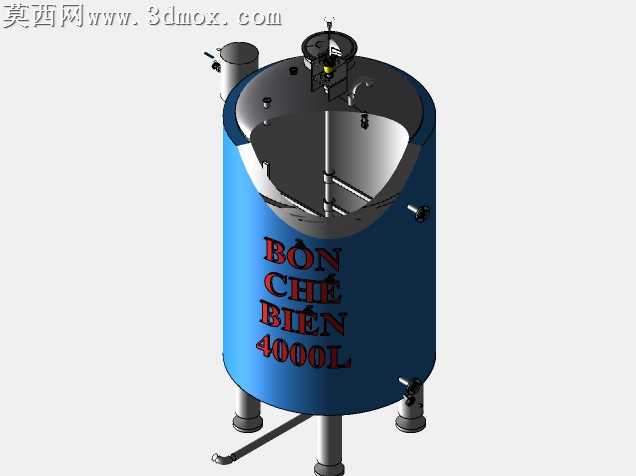

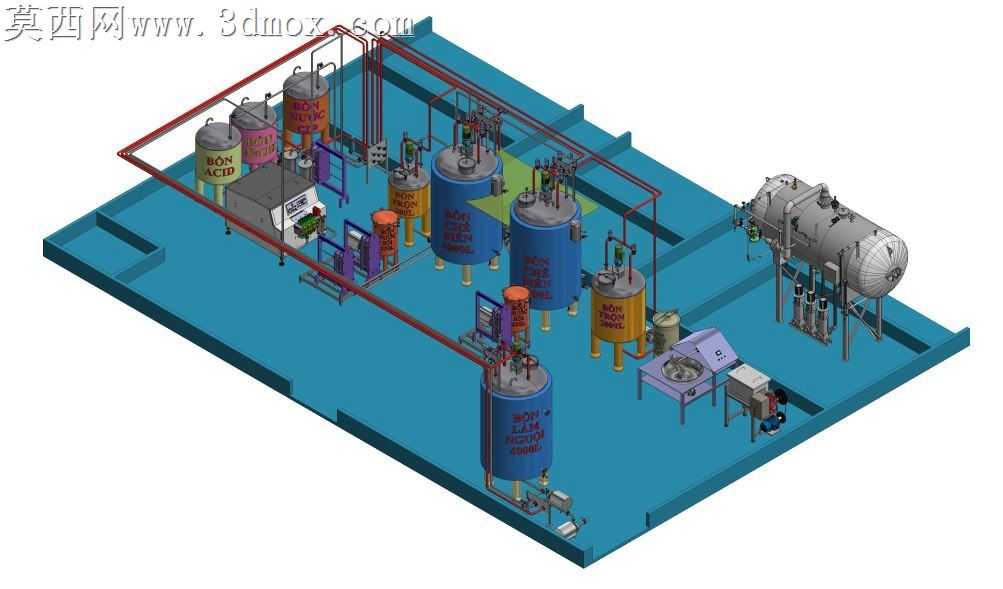

本套三维设计作品围绕食品加工场景的混合工艺需求展开，采用三维参数化建模方式完成整套混合罐生产线的全要素搭建，从整体布局到单一部件均遵循食品生产设备的卫生设计规范与工艺排布逻辑。建模过程中首先完成整体生产平台的基准搭建，以蓝色防滑操作平台作为整套装置的承载基底，按照物料流向依次排布不同容积、不同功能的立式混合罐体，每台罐体均还原了支脚支撑结构、顶部进料接口、侧边管路接口、底部出料阀组的真实结构，罐体表面根据存储物料的属性差异赋予不同的色彩材质，酸类物料存储罐体采用醒目的蓝色标识罐体，原料暂存罐采用黄色、紫色等区分色，便于生产环节的物料识别。管路系统采用统一规格的红色工艺管道建模，按照物料输送、CIP清洗、辅料添加的不同管路走向完成排布，还原了管道弯头、三通、法兰连接、阀门控制节点的细节结构，所有管路与罐体接口的位置均做了对位匹配，避免出现干涉错位的问题。除核心混合罐体之外，模型还完整还原了配套的卧式存储罐、物料输送泵组、电控操作柜、物料预处理台等辅助设备，卧式罐体还原了鞍式支座、人孔、视镜、侧边接管的结构，泵组还原了电机与泵体的连接结构、底座安装结构，操作柜还原了操作面板、柜门、散热格栅的细节。渲染阶段采用等轴测视角呈现整套装置的全貌，平台赋予哑光防滑地坪材质，罐体根据功能区分采用食品级不锈钢金属材质与彩色标识涂层材质，管路采用哑光红色工业管道材质，金属部件均添加了符合工业场景的轻微反光与粗糙度参数，避免材质过于失真。整套设计的排布逻辑遵循食品生产的工艺流程，从原料暂存、计量输送、混合搅拌到成品暂存的工序依次排布，操作通道预留了足够的人员操作与设备维护空间，管路走向尽量缩短输送距离减少物料残留，所有罐体的支脚高度均满足卫生清洁的离地要求，无清洁死角结构，既还原了真实生产装置的结构特征，也体现了食品加工设备的设计规范要求，可用于食品加工生产线的方案展示、工艺布局讲解、设备结构认知等场景。
