碳纤尼龙材质手持式滚花加工工具结构

在五金加工、小批量零件修配以及创客工坊的日常作业里，轴类零件表面的防滑滚花加工一直是个容易被忽略但影响使用体验的工序——传统滚花刀需要装夹在车床刀架上，对于已经完成装配、无法上车床的长轴件，或是小尺寸维修场景下的零散轴件加工，固定式滚花刀的适配性非常差。这款手持式滚花工具的设计，正是瞄准这类零散加工、现场修配的场景，不需要依赖大型车床装夹，手持即可完成轴件表面的网纹滚花作业，填补了小型维修、DIY加工场景下滚花工序的设备空白。

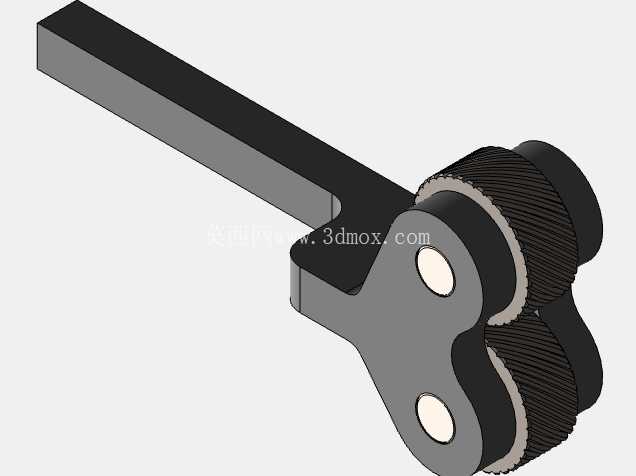

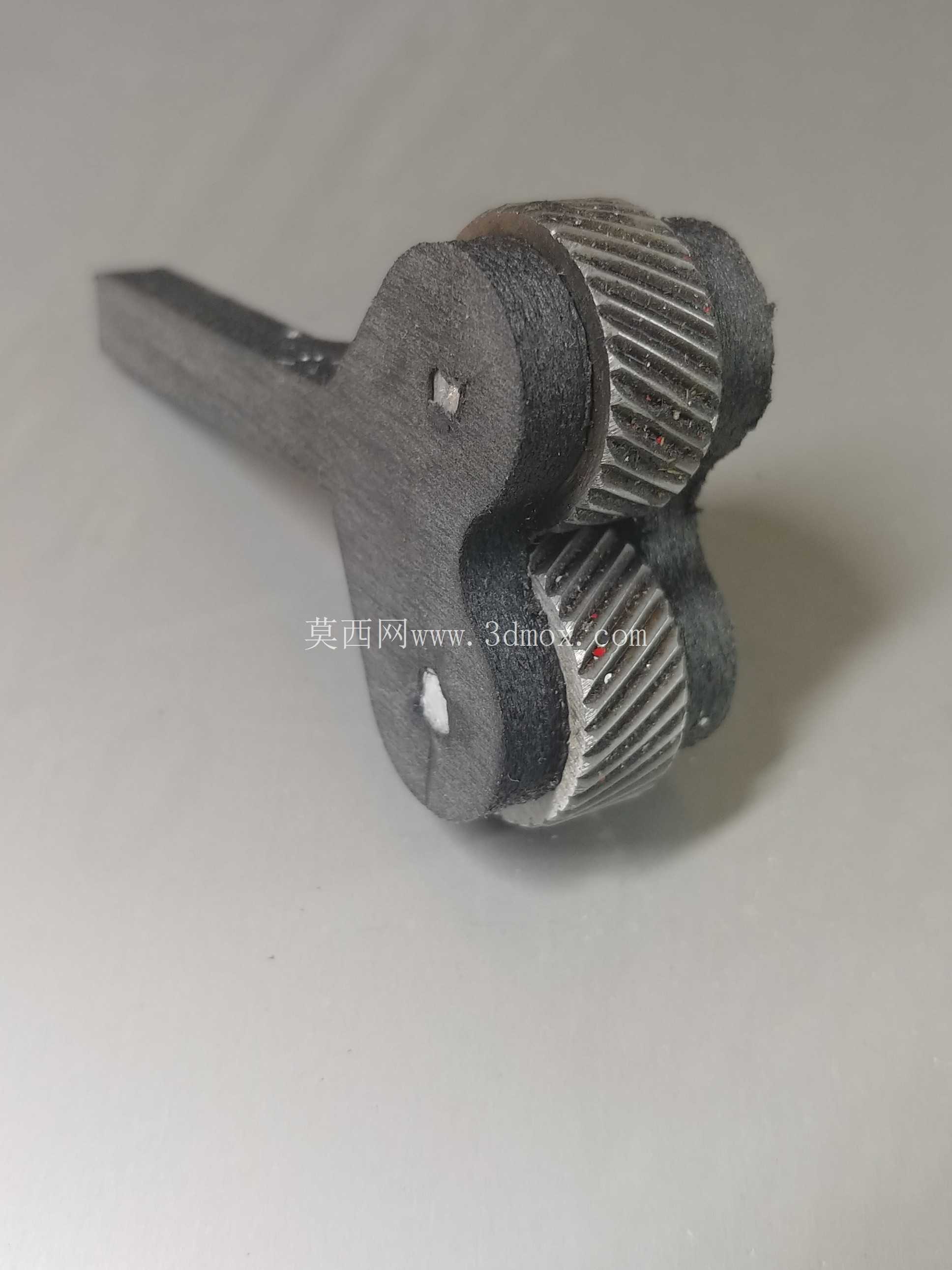

从功能特性来看，这款工具采用双轮滚花结构，两个滚花轮对称布置，作业时可以同时接触工件表面，相比单轮滚花刀，受力更均匀，不会因为单侧施压导致轴件出现弯曲变形，尤其适合直径在6mm到20mm之间的细长轴加工。工具的夹持手柄做了网纹防滑处理，和加工出来的滚花纹理逻辑一致，握持时可以提供足够的摩擦力，施加轴向进给压力时不会打滑。头部的棘轮压紧结构可以快速调整两个滚花轮的开合间距，适配不同直径的轴件，不需要额外的扳手拧动锁紧螺丝，单手即可完成间距调整，在狭窄的维修空间里操作也不会受限。

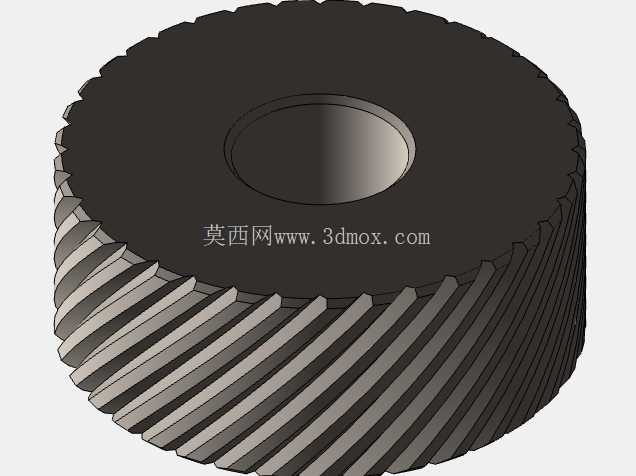

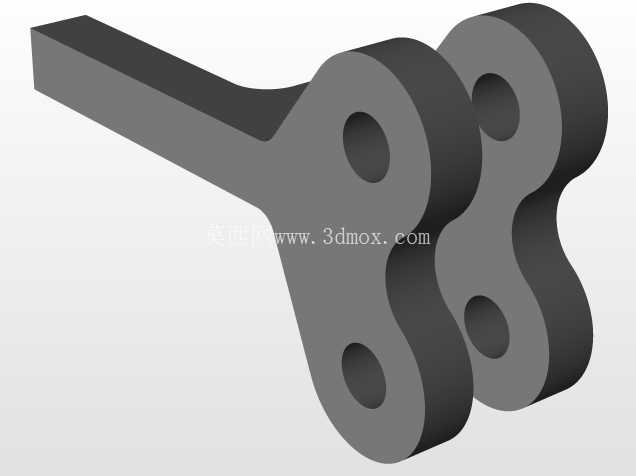

设计思路上，这款工具的主体结构采用碳纤增强尼龙12材料3D打印成型，这种材料的抗冲击强度、耐磨性能都远高于普通PLA打印材料，能够承受滚花作业时的径向挤压力，不会因为反复受力出现开裂变形。选择3D打印作为成型方式，一方面是因为这类工具属于小批量定制化工装，开模注塑的成本过高，3D打印可以快速迭代结构，针对不同直径范围的滚花轮快速调整安装座尺寸；另一方面，尼龙材料的自润滑特性可以减少滚花轮转轴处的磨损，不需要额外加装铜套也能保证长时间转动顺畅。滚花轮采用标准五金件，和市面上常规车床滚花刀的滚轮规格通用，磨损后可以直接替换，不需要专门定制配件，降低了工具的后期使用成本。

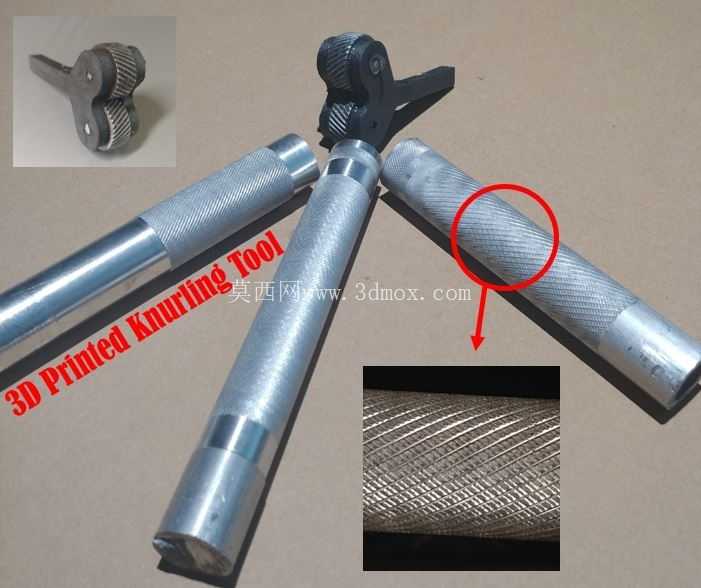

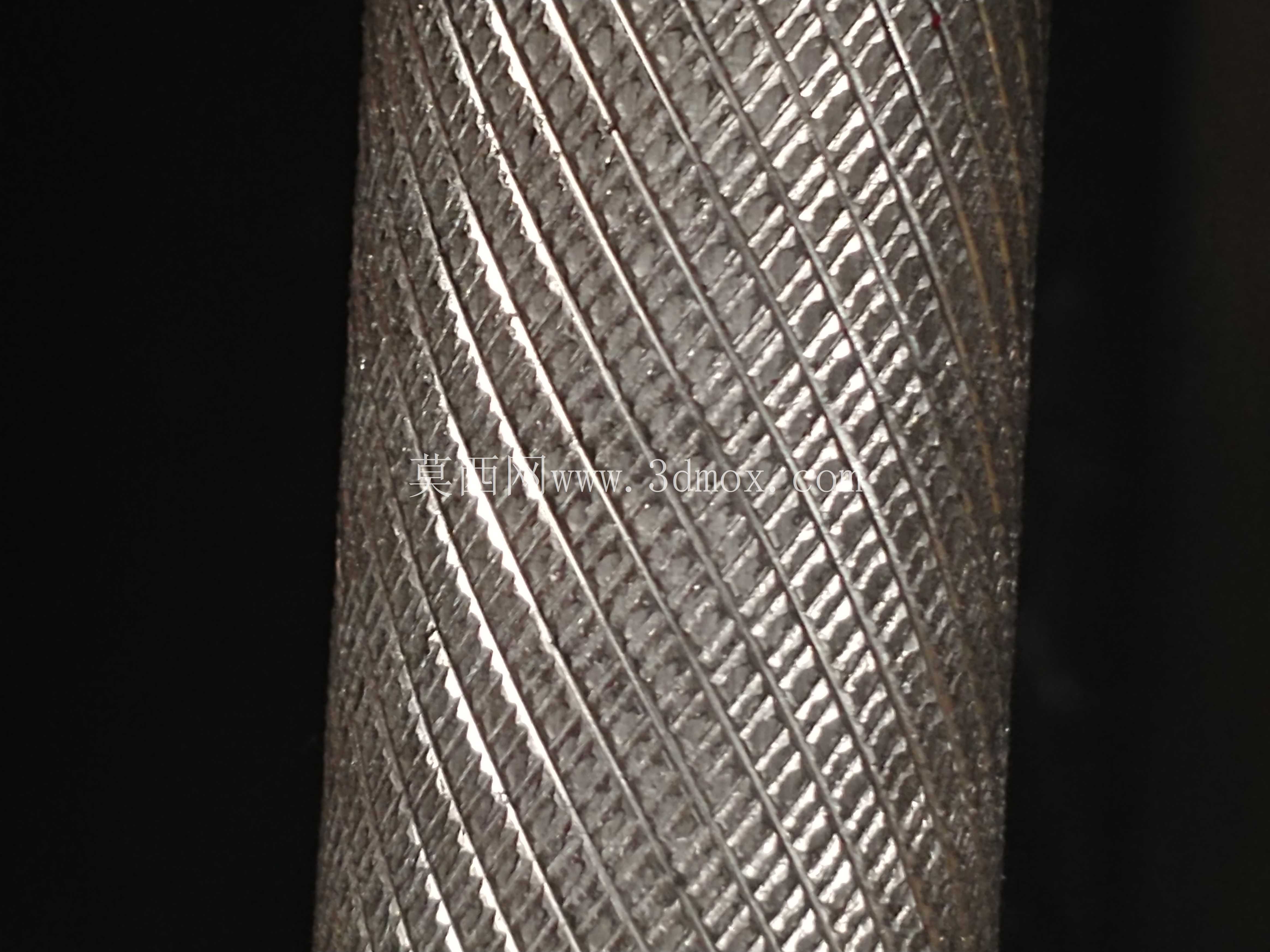

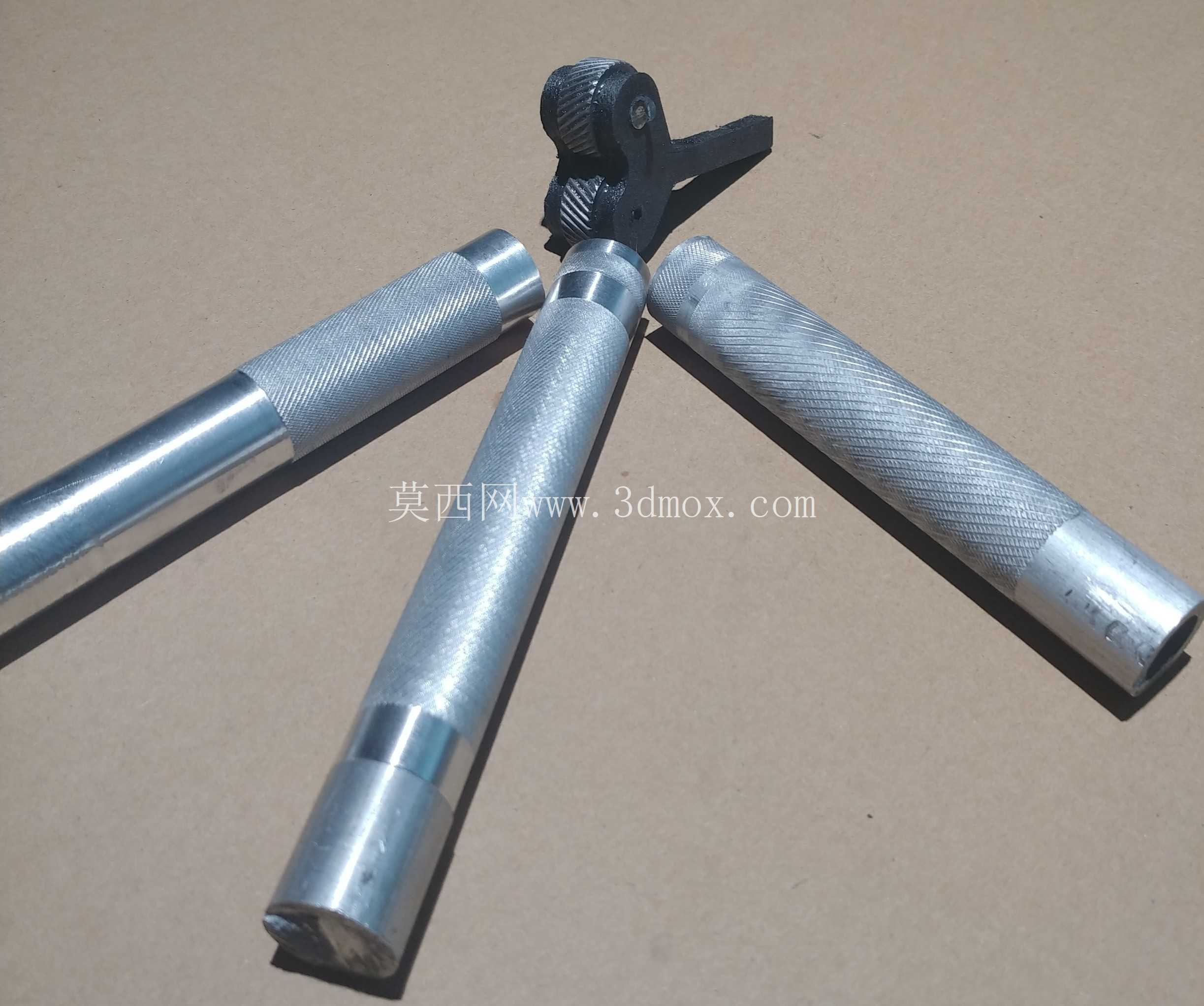

从安装边界和尺寸适配来看，工具整体长度控制在220mm左右，手柄直径28mm，成年人单手握持的尺寸刚好，头部的最大开合距离可以容纳25mm直径的轴件，最小加工直径可以覆盖4mm的细小轴，覆盖了日常维修、DIY加工里绝大多数需要滚花的轴件尺寸。滚花轮的安装轴采用标准M4螺丝固定，安装座的孔位公差控制在0.1mm以内，保证滚轮转动时没有明显旷量，加工出来的滚花纹理均匀，不会出现乱纹、断纹的情况。作业时只需要将两个滚轮卡在轴件表面，扣合棘轮锁紧结构，沿着轴件轴向匀速转动工具，同时施加均匀的进给压力，即可在轴件表面压出清晰的网纹滚花，加工出来的纹理深度在0.3mm到0.5mm之间，完全满足手柄、调节杆类零件的防滑握持需求。

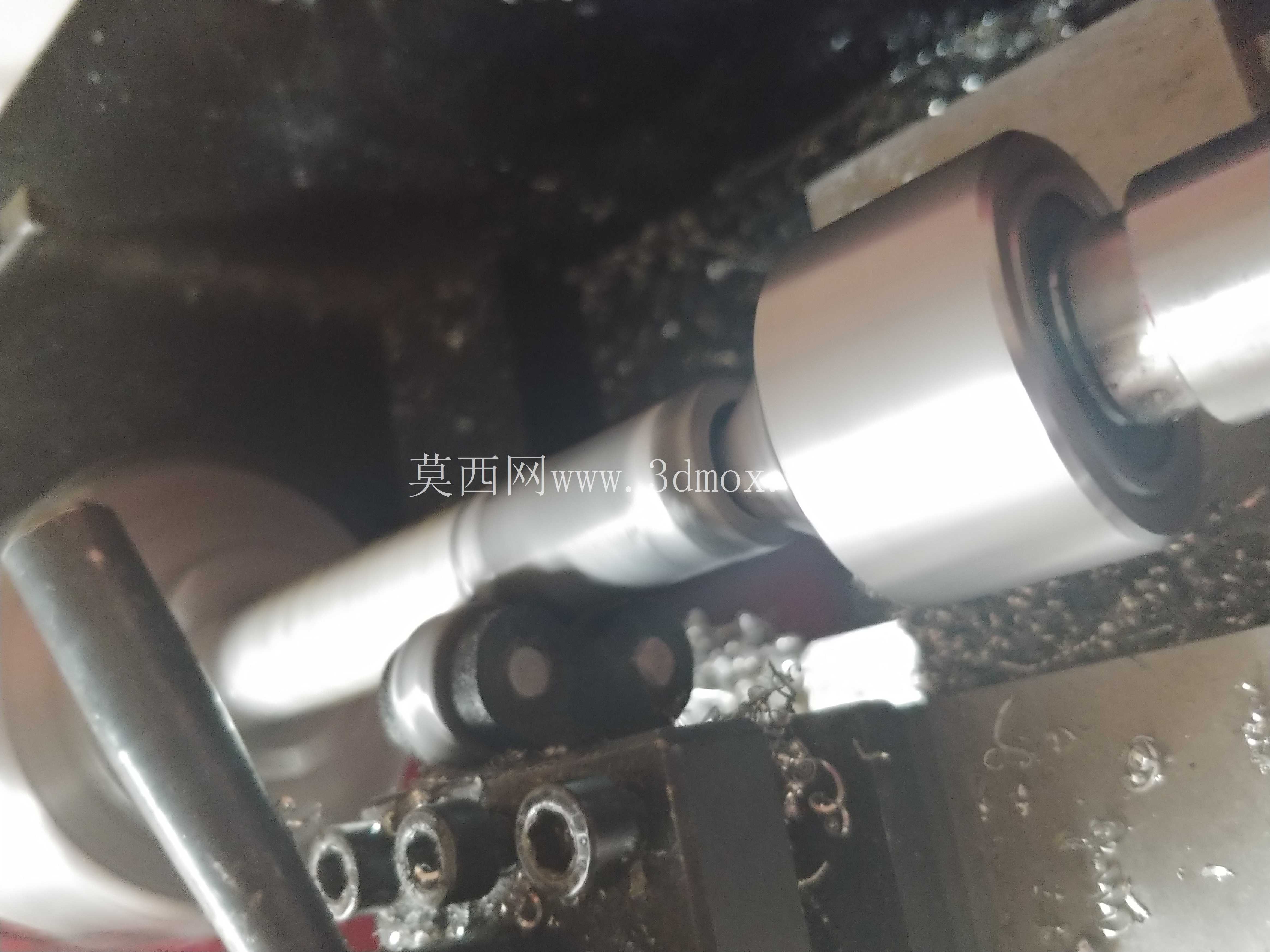

相比传统的车床滚花作业，这款手持式工具不需要对工件进行二次装夹，对于已经装配到设备上的调节杆、操作手柄，不需要拆解零件即可完成滚花修复，在设备维修、现场改型的场景下优势非常明显。比如小型自动化设备上的调节旋钮轴，长期使用后表面滚花磨损打滑，不需要拆下轴件送到车床车间，用这款工具现场即可完成滚花修复，大幅缩短维修停机时间。对于创客群体和小批量加工场景，不需要购置专门的车床滚花辅具，打印一套主体结构搭配标准滚花轮即可使用，加工成本不到专业滚花刀架的五分之一，同时可以根据自己常加工的轴件直径，快速调整打印结构的开合范围，适配个性化的加工需求。

结构细节上，手柄内部做了中空加筋设计，在保证整体结构强度的前提下，尽可能降低工具自重，长时间握持作业不会出现手部酸胀的情况。头部的棘轮锁止结构做了防滑齿处理，锁紧后不会因为滚花时的反作用力出现松脱，保证加工过程中滚轮始终紧贴工件表面。滚花轮的安装位置做了15度的倾斜角，作业时滚轮和工件表面的接触角度更合理，压出来的纹理更清晰，同时减少滚轮的磨损速度。工具的整体重心落在手柄中部，握持时的平衡感更好，转动进给时更容易控制施力方向，不会因为重心偏移导致加工纹理深浅不一。
