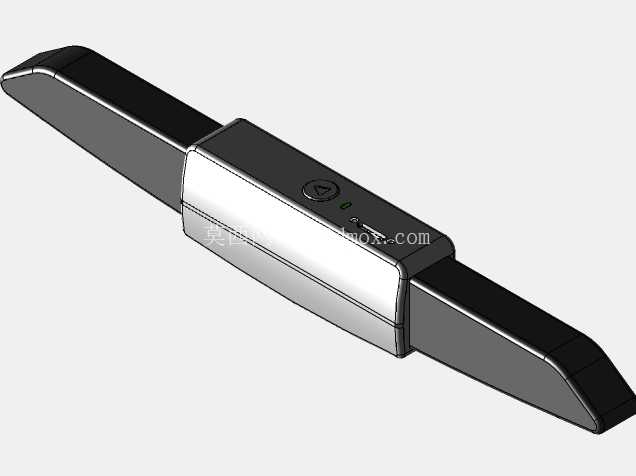

　　这款手持三维扫描设备的外壳结构，是面向三维数据采集场景做的适配设计，日常在工业零部件逆向建模、文创产品三维复刻、小型工件尺寸检测、3D打印前置数据采集等场景中，这类手持扫描设备都有极高的使用频次，外壳作为设备直接与操作人员、使用环境接触的载体，其结构设计直接影响设备的握持手感、操作稳定性与内部元器件的防护能力。从结构布局来看，整机采用长条形对称式握持设计，两端延伸的握持段做了圆弧收边处理，贴合人手握持时的掌心与指腹弧度，长时间单手握持扫描作业时，能有效降低手腕部的受力负荷，避免操作过程中因握持疲劳导致的扫描轨迹偏移、数据拼接错位问题。

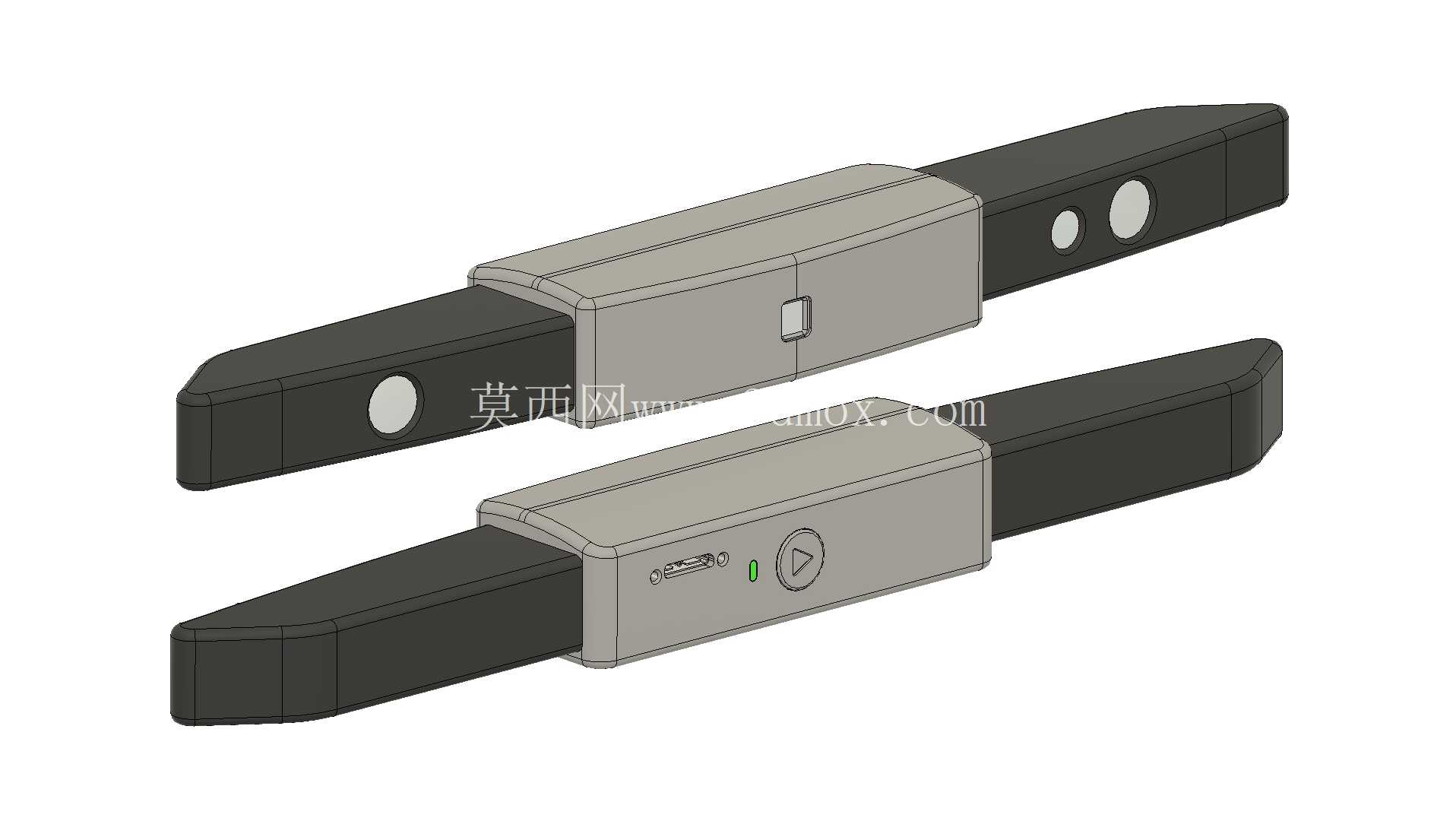

　　中间的主体功能段做了局部凸起的分区设计，将操作按键、状态指示灯、数据传输接口集中布置在该区域，按键的凸起高度做了限位设计，既保证盲操作时的触感反馈清晰，又避免设备放置在工作台面时误触按键；指示灯采用内凹式透光设计，避免外部强光直射下状态识别不清的问题，同时也能减少日常使用中透光面的刮擦磨损；接口处做了内沉式边界，适配常规数据线插拔时的行程空间，不会出现接口与外壳干涉导致的插头无法完全插入的问题。外壳的分模线沿设备周向中部分布，上下壳的配合止口做了错位搭接设计，既可以提升壳体装配后的整体刚性，减少手持施力时的壳体形变，也能阻挡日常使用中的粉尘、少量溅液侵入壳体内部，保护内部的光学采集模块、电路主板与供电元件。

　　两端的扫描端外壳做了平齐的端面设计，保证光学镜头的安装基准面与外壳端面的平行度公差控制在合理范围内，避免外壳装配偏差影响扫描光路的校准精度，端面上的圆形定位标记与壳体一体成型，可作为设备校准、放置时的定位参考，减少额外粘贴定位标带来的尺寸累积误差。从安装边界来看，壳体内部预留了光学模组、电池、主控板的安装卡槽，所有安装柱的位置都对应内部元器件的固定孔位，卡槽周边做了加强筋布局，既可以提升壳体的抗形变能力，也能避免元器件在壳体内出现窜动，设备跌落时加强筋结构可以分散冲击能量，降低内部元器件受损的概率。外壳表面做了分区域的质感处理，握持段采用细磨砂面，提升握持时的摩擦力，手心出汗时也不会出现打滑问题，中间功能段采用相对光滑的表面处理，便于日常擦拭清理表面的污渍。在逆向建模的过程中，这类外壳结构的尺寸还原需要兼顾外观曲面的连续性与内部安装结构的尺寸精度，外观曲面要保证G2连续，避免曲面出现棱线、褶皱影响握持手感，内部的安装柱、卡槽尺寸需要严格匹配元器件的安装公差，否则会出现装配干涉、固定不牢的问题。

　　实际使用中，这类手持扫描仪经常需要在不同的作业场景中切换，可能会接触到加工车间的金属粉尘、建模工作室的少量液体泼溅，因此外壳的配合间隙控制在0.1mm以内，既保证装配的便利性，又能满足基础的防护需求，两端的握持段长度经过实际握持测试，适配不同手型的操作人员抓握时的受力点分布，操作时设备的重心落在掌心位置，单手握持时不需要额外施加过大的握力就能保持设备稳定，在进行大尺寸工件连续扫描作业时，能有效降低操作强度。外壳上的按键位置对应人手握持时拇指的自然活动范围，操作时不需要调整握持姿势就能完成按键触发，状态指示灯的位置刚好在操作人员的视线余光覆盖范围内，扫描过程中不需要刻意低头查看设备状态，就能通过余光感知设备的工作状态，提升扫描作业的流畅度。
