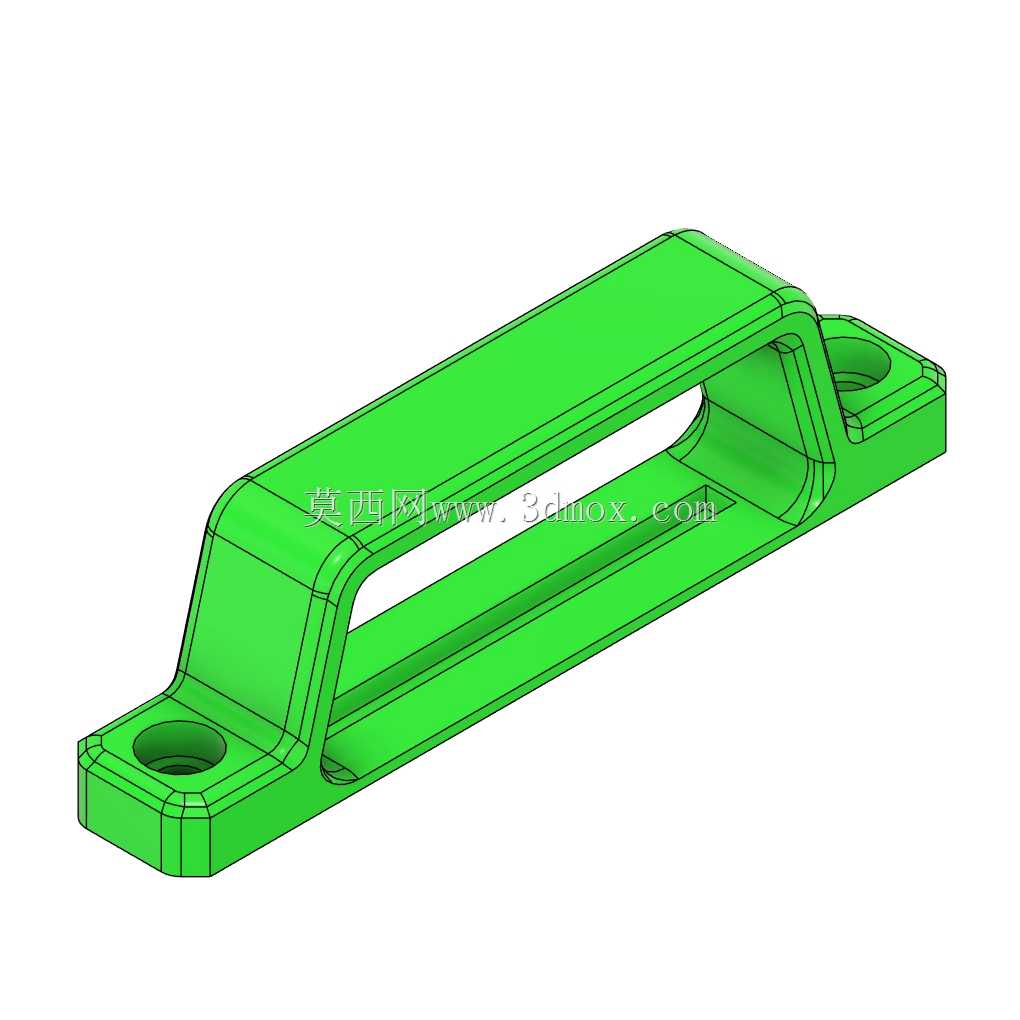

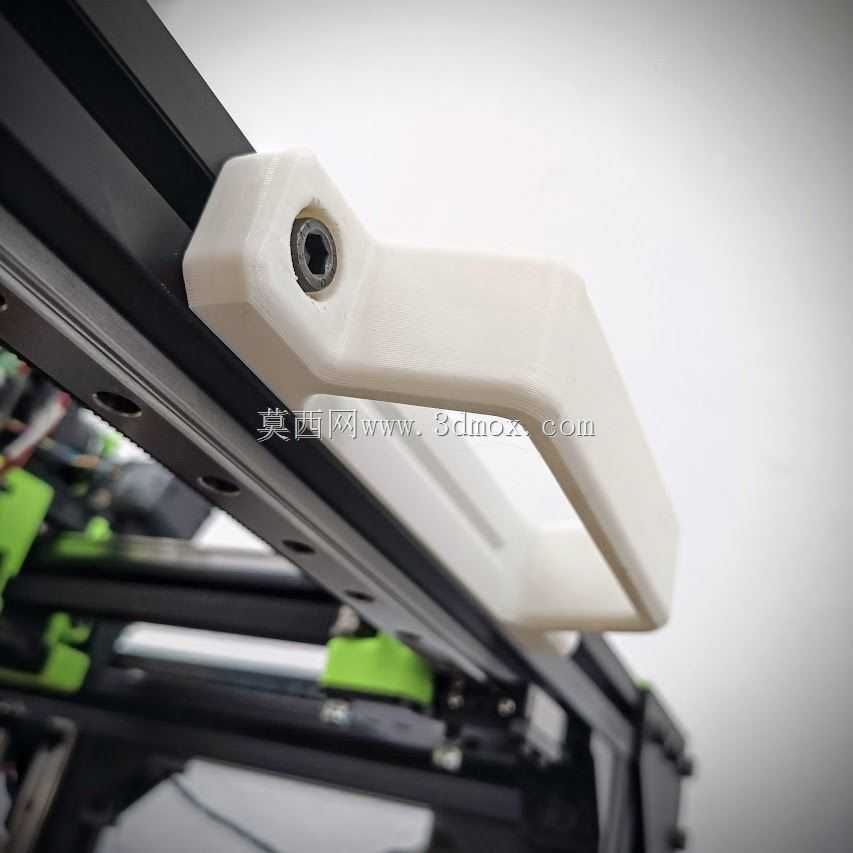

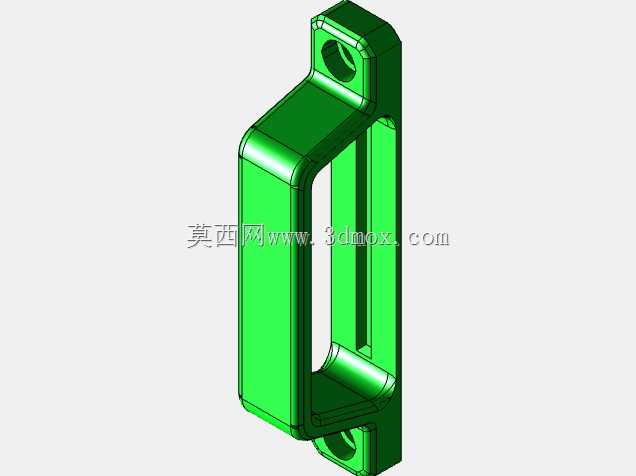

3030铝型材配套V-Core3.1设备专用把手

　　在桌面级FDM3D打印设备的日常运维场景中，设备框架的手动移位、维护时的框架扶持、热端组件调整时的机身稳定操作，都需要在铝型材框架上设置受力合理、握持舒适的操作把手，本次设计的3030铝型材专用把手，正是针对RatRig V-Core 3.1这款开源3D打印机的框架结构做的适配性结构件。从安装边界来看，这款把手完全匹配欧标3030铝型材的槽口间距，安装孔位正对型材槽道的中心位置，单颗内六角圆柱头螺丝即可完成锁紧固定，不需要额外在型材上做打孔攻丝处理，直接利用型材自带的T型螺母就能完成装配，安装后把手与型材表面的贴合间隙控制在0.2mm以内，不会出现晃动松脱的问题。

　　从功能特性上，这款把手采用一体化的弯折结构设计，握持区域做了15度的倾角处理，符合人手抓握时的自然姿态，长时间扶持设备调整水平度、或者短距离搬移设备框架时，手掌受力均匀，不会出现硌手的问题；把手的壁厚做了均匀化处理，整体壁厚保持在3mm，既保证了受力时的结构强度，在PLA或者PETG材料打印制作时，不需要额外添加支撑结构，打印完成后仅需去除底部的一层 raft 支撑即可直接装配，大幅降低了自制该零件的打印难度与材料损耗。

　　从设计思路上，这款把手没有采用市面上通用的外露式金属把手结构，而是做了贴合型材轮廓的下沉式设计，把手外边缘与铝型材的外边缘保持齐平，不会突出型材框架的外轮廓，避免设备放置在桌面时把手突出剐蹭周边物品，也能减少日常操作时误碰把手导致设备移位的风险；安装孔位做了沉头处理，锁紧螺丝后螺丝头部完全埋入把手表面，不会出现突出的棱角刮伤操作人员的情况。在实际应用场景中，这款把手除了用于3D打印机框架的操作扶持，也可以通用在所有采用3030欧标铝型材搭建的小型自动化设备框架、检测工装台架、桌面级实验设备上，只要是型材槽口规格匹配的场景，都可以直接安装使用；把手的受力区域做了局部加厚处理，在靠近安装孔的位置做了加强筋过渡，单只把手可以承受15kg的垂直拉力，完全满足小型桌面设备搬移、扶持的受力需求，不会出现受力断裂的问题。

　　从外形尺寸来看，把手整体长度为120mm，握持区域的宽度为20mm，整体突出型材表面的高度为35mm，这个尺寸既保证了成年人四指可以完全伸入握持区域完成抓握动作，又不会因为突出高度过大占用过多的设备周边空间；把手的边角位置全部做了R2的圆角过渡，没有尖锐的棱角，操作时的触感更柔和，也能避免应力集中导致的零件开裂问题。在结构验证阶段，针对把手的受力情况做了反复的模拟测试，当施加垂直于安装面的拉力时，最大应力集中在安装孔周边的加强筋位置，应力值远低于常用打印材料的屈服强度，日常使用过程中不会出现结构失效的问题；同时针对打印成型的工艺性做了优化，整个零件的所有面都设置了不小于45度的打印脱模角度，打印时不需要添加任何内部支撑，仅需在打印平台上添加很薄的一层粘附底层即可，打印完成后的后处理工作量极小，普通用户在家用桌面级3D打印机上就可以完成该零件的制作，不需要复杂的机加工工序。
