带弯柄压杆的小型微动开关结构设计

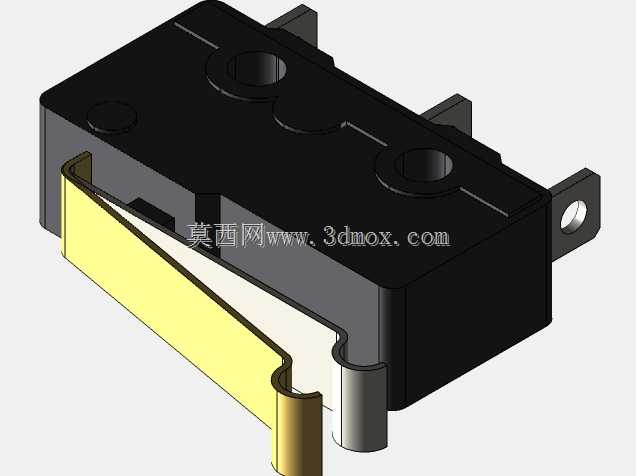

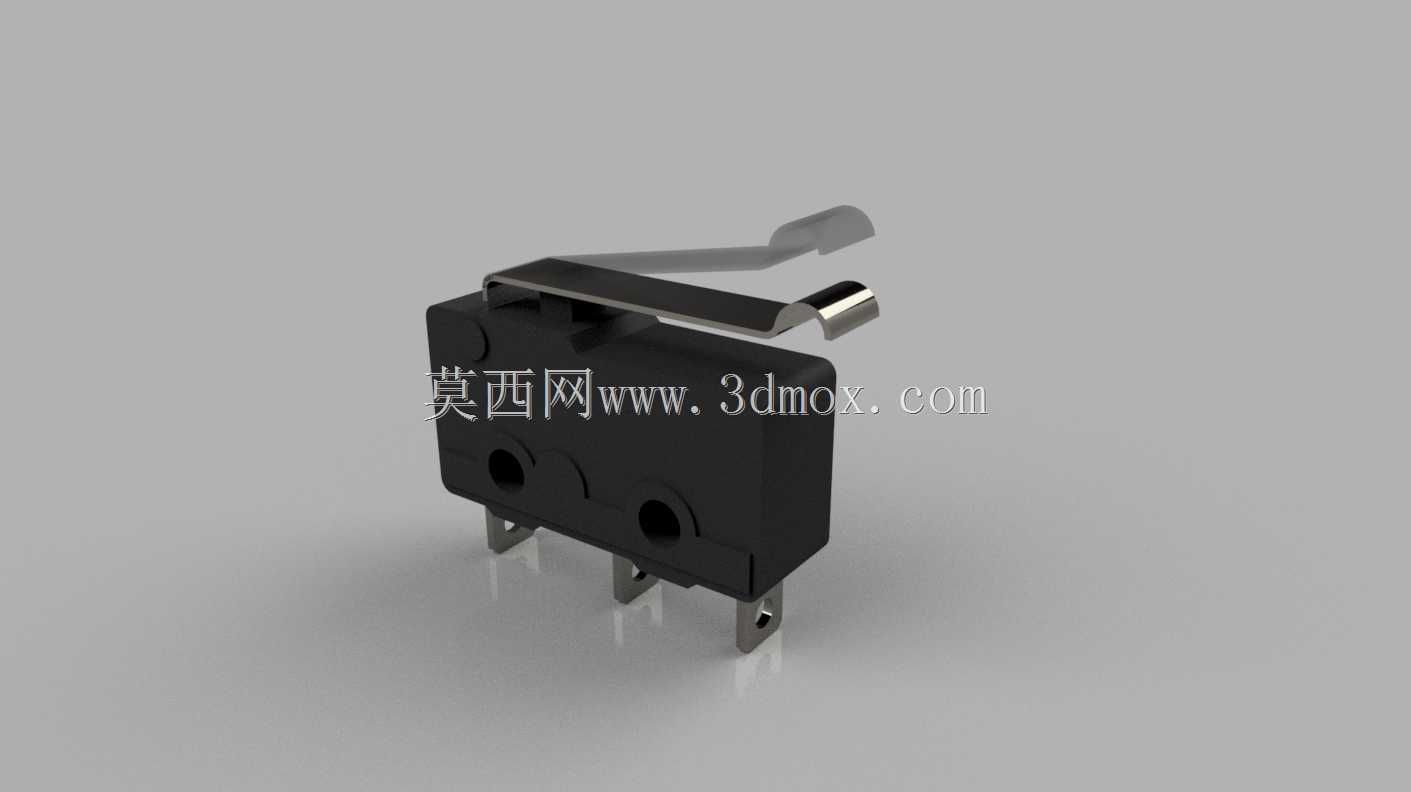

这款带弯形压杆的微动开关，是工业控制、消费电子、家电设备领域极为常用的小体积信号触发元件，在各类需要精准位置检测、行程限位、通断切换的场景中承担核心控制作用。在实际工业应用场景中，这类开关常被安装在自动化生产线的工位限位处，检测工件到位状态、机构运行极限位置，也会集成在家电设备的门盖闭合检测、操作按键触发结构中，还可用于小型电动工具的启停触发、汽车内饰部件的位置信号反馈，凭借极小的触发行程与灵敏的响应特性，实现低力度操作下的可靠电路通断控制。从产品功能特性来看，这款微动开关采用带弯曲延伸压杆的触发结构，相比常规平柄微动开关，不需要触发部件精准对准开关本体的触发点，弯形压杆扩大了触发接触的范围，能够适配不同角度、不同位置的触发件接触，哪怕触发件从斜向、侧方接触压杆末端，都能顺利压下内部触点完成通断动作，大幅降低了配套结构的设计精度要求。开关本体采用黑色绝缘阻燃工程塑料作为外壳基材，既能够保证内部导电触点与外部安装结构的绝缘隔离，也具备一定的耐温、抗冲击性能，适配多数常规工业与民用设备的工作环境。底部伸出的两个直插式安装引脚，既可以作为电路焊接的接线端，也能在穿孔安装时起到辅助定位的作用，引脚采用镀锡处理，具备良好的导电性能与抗氧化能力，长期使用也不易出现接触不良的问题。在产品设计思路上，这款开关的结构完全围绕小体积、高灵敏、长寿命的核心需求展开，内部采用速动触点结构，当压杆被压下到设定行程时，内部动触点会在弹簧力的作用下快速完成跳变，不会出现缓慢接触时的拉弧、接触不稳定问题，有效延长触点的电气使用寿命。弯形压杆采用弹性金属片冲压成型，自身具备一定的形变余量，在超出行程的按压状态下可以通过自身弹性形变吸收多余的压力，避免压力直接传递到内部触点结构造成损坏。从外形尺寸与安装边界来看，这款开关本体为方正的小型块状结构，本体上预留的两个安装孔位可以配合螺丝完成快速固定，安装时只需要预留出略大于本体的安装空间，同时保证压杆活动范围内没有结构干涉即可，压杆的弯曲角度经过精准设计，在未触发状态下保持向上翘起的姿态，被压下到水平位置时即可完成触点切换，整体安装占用空间极小，非常适合在紧凑的设备内部空间中布置使用。
