外六角法兰面油堵锁紧螺栓结构

在液压站、齿轮箱、内燃机润滑回路、减速机腔体这类需要封存润滑介质、隔绝外部杂质侵入的工业场景中，油路封堵件是看似微小却直接影响设备运行可靠性的基础零件，本次呈现的外六角法兰面油锁螺栓，就是针对这类静密封封堵场景设计的专用紧固件。

从实际工况适配角度看，这类零件的核心作用是在设备壳体的预留工艺孔、检修油孔位置实现可靠封堵，既要保证设备运行过程中带压润滑油、液压油不会从封堵位置渗漏，也要阻挡外部的粉尘、切削液、水汽进入设备腔体内部，避免润滑油变质、传动副磨粒磨损这类连锁故障。不同于普通的紧固螺栓，这类油锁螺栓不需要承担结构件之间的连接载荷，所有设计细节都围绕密封可靠性、装拆便捷性两个核心目标展开。

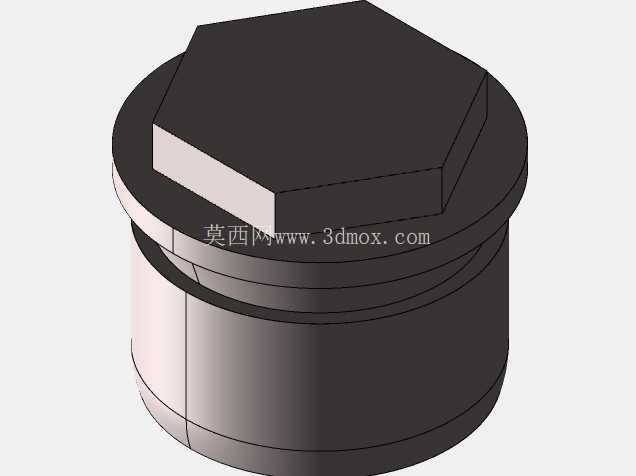

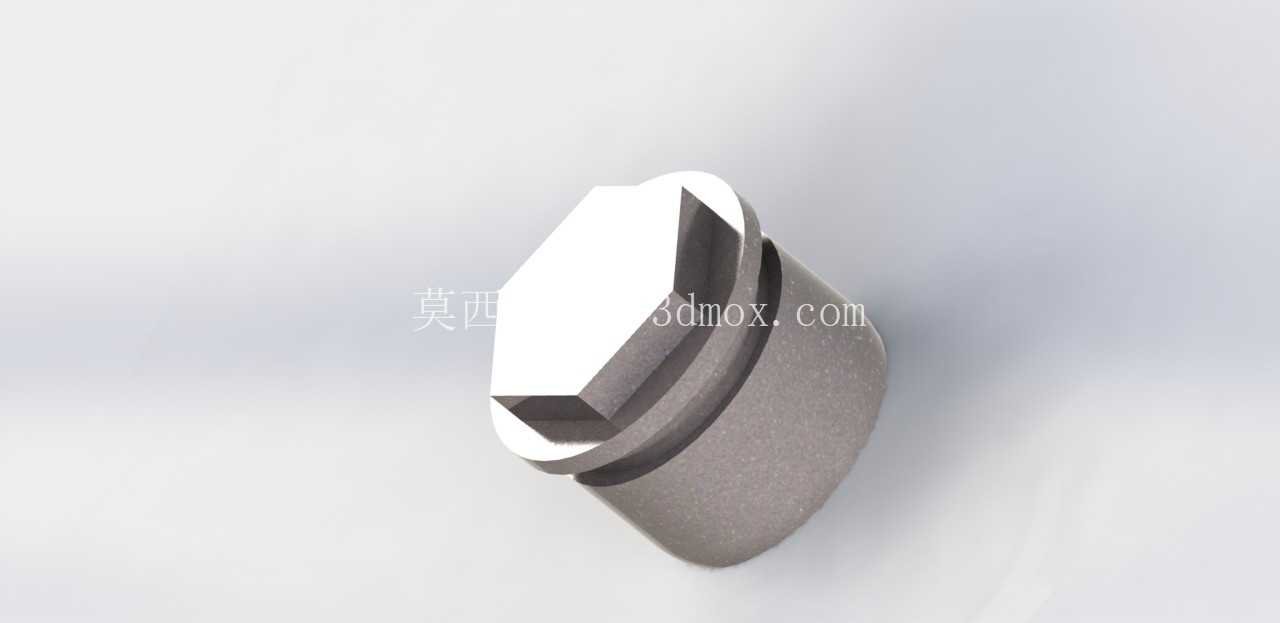

设计阶段首先敲定的是头部结构，采用标准外六角驱动形式，完全适配常规开口扳手、套筒扳手的作业空间，不管是生产线装配工位的定扭矩工具作业，还是后期设备运维现场的手动拆装，都不需要准备特殊工装，能有效降低现场作业的工具适配成本。头部下方集成的一体式法兰凸缘，是区别于普通外六角螺栓的关键结构，这个凸缘不需要额外加装平垫圈，就能增大螺栓与壳体安装面的接触面积，一方面能分散拧紧时的面压，避免铝合金、铸铁这类脆性壳体材质的安装孔口被压溃变形，另一方面法兰面的精加工平面可以直接贴合密封垫片，减少密封界面的泄漏路径。

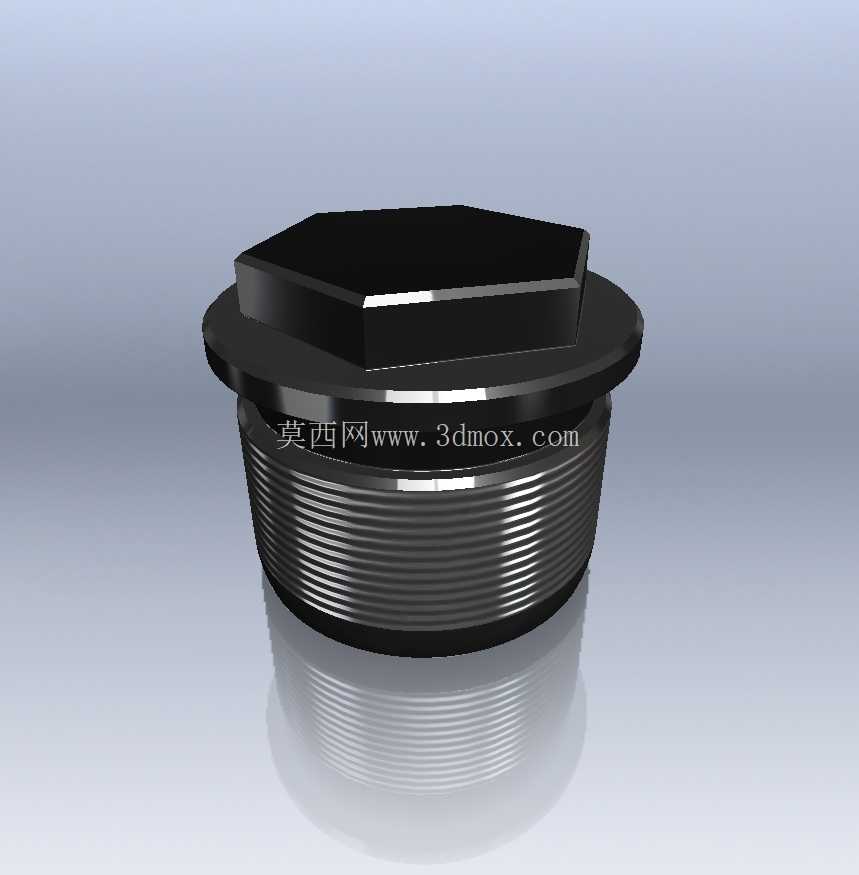

螺杆部分采用全牙外螺纹设计，螺纹精度选用中等公差配合，适配壳体上的标准内螺纹孔，螺纹段的长度经过匹配计算，保证螺栓拧紧到位后，螺纹末端不会伸入腔体内部过多，避免干涉腔体内的运动部件，比如齿轮箱内的旋转齿轮、液压阀块内的流道走向；同时螺纹长度也能保证足够的啮合扣数，即使在设备运行带来的持续振动工况下，也不会出现螺纹松脱、封堵失效的问题。螺栓头部的顶面做了平整化处理，既可以在装配后方便操作人员打标记确认拧紧状态，也能避免尖锐棱角在运维过程中划伤操作人员。

从安装边界来看，这类油锁螺栓的法兰外径比螺纹大径宽出约30%，对应的壳体安装面只需要加工出直径略大于法兰外径的平整沉台即可，不需要额外加工垫圈限位槽，能减少壳体的机加工工序。安装时只需要在法兰面与壳体之间加装对应材质的密封垫片——针对润滑油介质选用耐油橡胶石棉垫，针对高压液压油场景选用紫铜垫或者组合密封垫，按照对应螺纹规格的推荐扭矩拧紧，就能实现可靠的静密封效果。

在实际选型应用中，这类油锁螺栓可以覆盖从低压润滑系统到中压液压系统的封堵需求，因为一体式结构的刚性更好，相比分体式的堵头加垫圈组合，减少了一个密封失效的风险点，在工程机械、风电齿轮箱、工业减速机、机床润滑系统这类需要长期免维护运行的设备上应用十分广泛。建模过程中需要注意螺纹收尾处的退刀槽尺寸控制，退刀槽过大会减少有效螺纹啮合长度，退刀槽过小则会导致螺纹加工不到位，螺栓无法拧紧到位；法兰面与螺杆的同轴度公差需要控制在合理范围内，避免拧紧后法兰面偏斜，导致局部密封压力不足出现渗油问题。另外头部六角的对边尺寸、对角尺寸严格遵循通用紧固件标准，保证现有常规扳手都能顺利套入，不会出现因为对边尺寸偏小导致扳手打滑、磨圆六角棱边的问题。
