调音台与研磨设备通用调节旋钮结构

这类旋钮结构在民用音频设备、小型食品加工设备上的应用重合度很高，很多人做结构设计的时候容易忽略这类小操作件的细节，总觉得是标准件随便选就行，但实际落地的时候经常出现操作打滑、档位不清晰、安装后松动脱落的问题。先从实际使用场景来说，调音台上的旋钮需要频繁调节，操作人员可能是在光线不足的演出后场快速盲操作，也可能是工作室里精细微调参数，这就要求旋钮的握持部分有足够的摩擦力，同时旋转角度的反馈要清晰，不能转起来发飘；而搅拌机研磨机上的旋钮，使用场景里经常会沾到水渍、食材粉末，操作的时候手上可能沾有油污或者湿滑的食材残留，这时候对旋钮的防滑性能、耐脏易清洁的要求就比音频设备更高，同时这类设备的旋钮经常需要在几个固定档位之间切换，比如研磨档位、搅拌档位、停止档位，档位的定位感要足够明确，避免用户拧过档位或者没拧到位导致设备不启动。

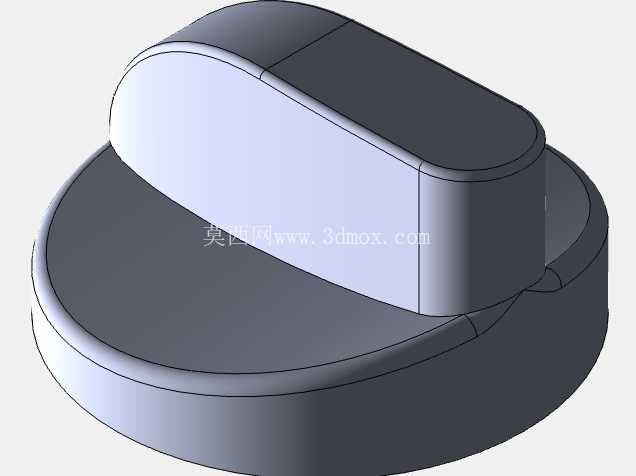

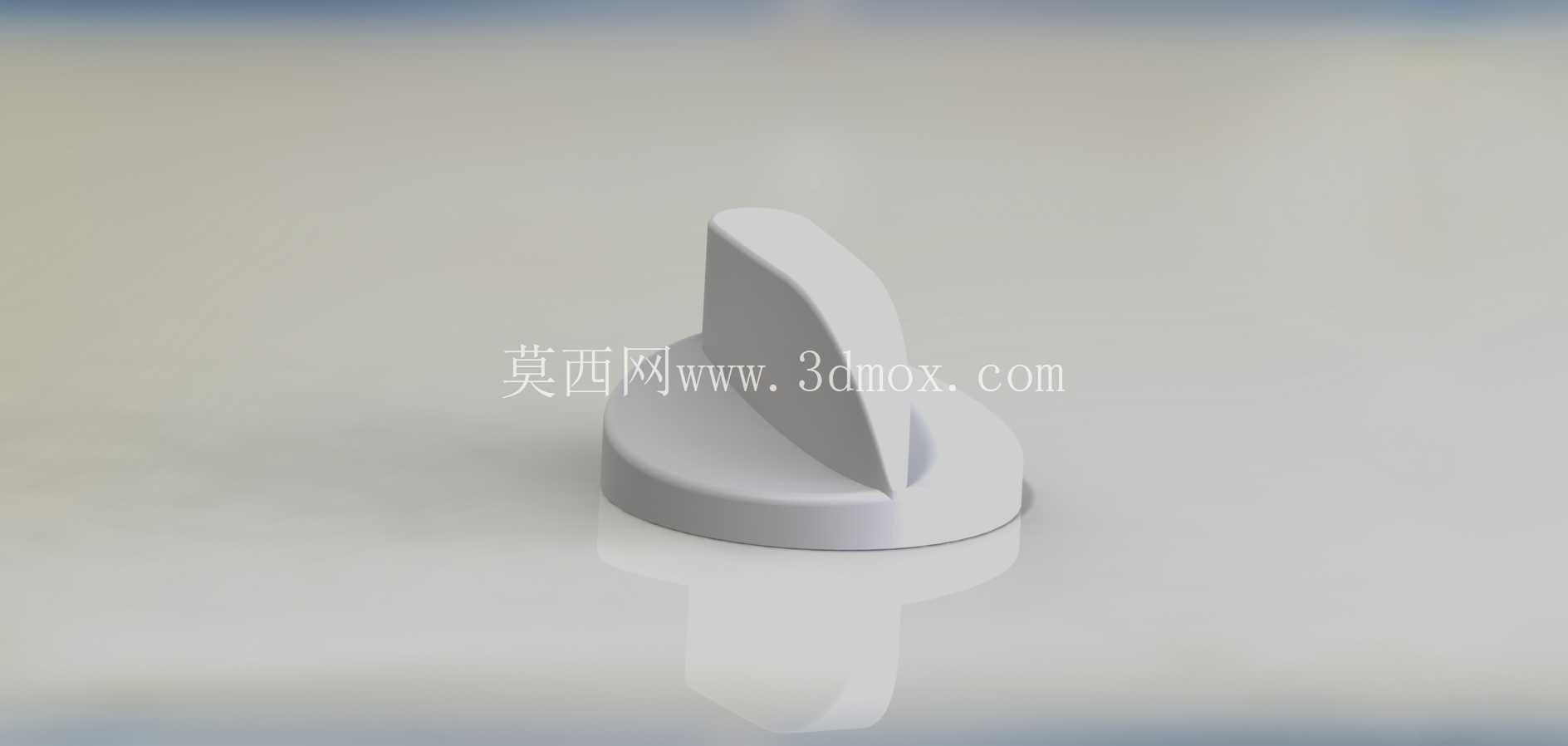

从结构设计思路来看，这个旋钮采用了一体式的基座加拨片结构，底部的圆形基座是安装定位的核心，基座的下表面需要和设备面板贴合，中间的安装孔要和设备上的电位器转轴或者档位开关转轴匹配，常规这类小型旋钮的安装孔会做D型切边或者带定位筋的结构，避免旋钮和转轴之间发生相对转动，很多新手建模的时候容易把安装孔做成纯圆孔，实际装配的时候打胶固定也容易在长期使用后出现打滑的问题。基座的直径设计需要匹配设备面板的安装空间，不能过大遮挡旁边的其他按键或者旋钮，也不能太小导致操作的时候不好发力，这个结构的基座边缘做了轻微的倒角处理，一方面是安装的时候更容易对准面板的安装位，另一方面也避免锐边割手，同时在清洁的时候不容易残留污渍。

上方的拨片结构是操作的施力部位，拨片的高度做了适配人手拇指操作的弧度，侧面不是纯平面，而是带轻微的内凹弧度，刚好贴合拇指指腹的形状，不管是干手还是稍微有点湿的手操作，都能稳稳捏住拨片转动，不会打滑。拨片和基座的连接位置做了圆角过渡，避免应力集中，长期反复扳动旋转的时候不会在连接处出现断裂，很多廉价的旋钮就是在这个位置做了直角过渡，用几个月之后拨片就从根部断掉。拨片的顶部也做了圆弧收边，没有尖锐的棱角，操作的时候不会硌手，即使快速转动旋钮也不会划伤手指。

安装边界方面，这类旋钮的安装高度需要控制，从面板表面到旋钮顶部的高度不能过高，避免设备搬运或者放置的时候被磕碰导致旋钮断裂，也不能过低导致操作的时候手指蹭到面板。基座和面板之间的配合间隙要控制在0.1到0.2毫米之间，间隙太大容易进灰进水，影响内部电位器或者开关的寿命，间隙太小的话，旋钮转动的时候会和面板发生摩擦，导致转动卡顿。转轴的插入深度也要匹配，不能插到底之后顶住开关内部结构，导致开关无法正常复位，也不能插得太浅，导致旋钮固定不牢容易脱落。

从功能特性来说，这个旋钮的结构没有多余的装饰件，整体是一体化的结构，可以直接通过3D打印制作，不需要额外的装配步骤，打印完成之后清理掉支撑就可以直接安装使用，表面不需要做额外的喷涂处理，本身的哑光质感就可以满足防滑和耐脏的需求。不管是用在调音台上控制音量、音效参数，还是用在小型研磨搅拌机上控制工作档位，这个结构的操作手感都能满足使用需求，拨片的指向性很明确，用户可以很直观地通过拨片的方向判断当前旋钮所处的档位，不需要额外做刻度标识也能快速识别当前状态。在做结构验证的时候，这个模型可以直接装在原型机上做操作测试，验证旋钮的操作力度、档位反馈、安装牢固度是否符合设计要求，不需要额外开模做手板，能大幅缩短原型验证的周期。
