铸造工艺用快照定位工装结构设计

项目分类:铸造模 发布时间:2026-05-21 ID:1154823
  • 铸造工艺用快照定位工装结构设计
  • 铸造工艺用快照定位工装结构设计
  • 铸造工艺用快照定位工装结构设计

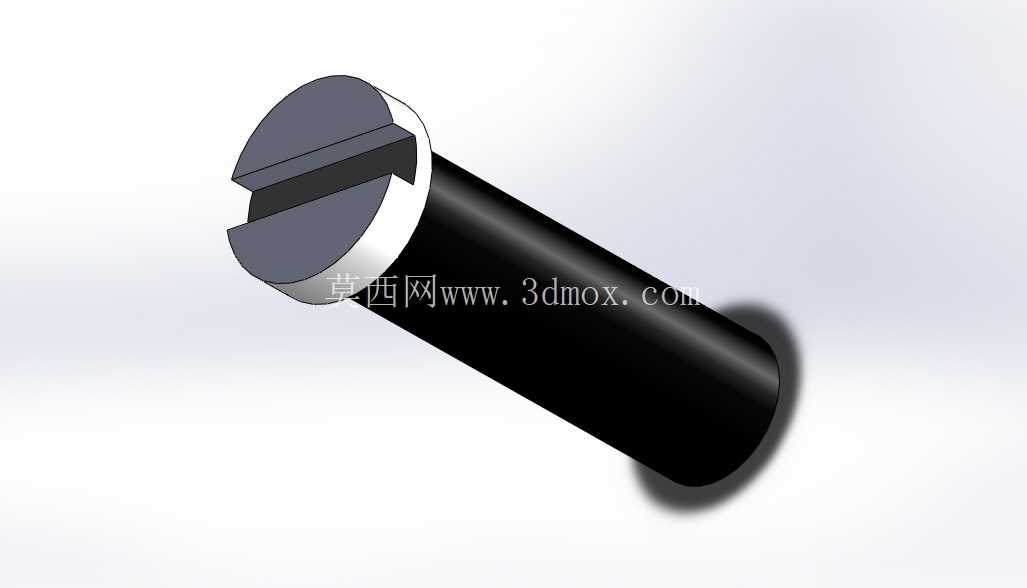

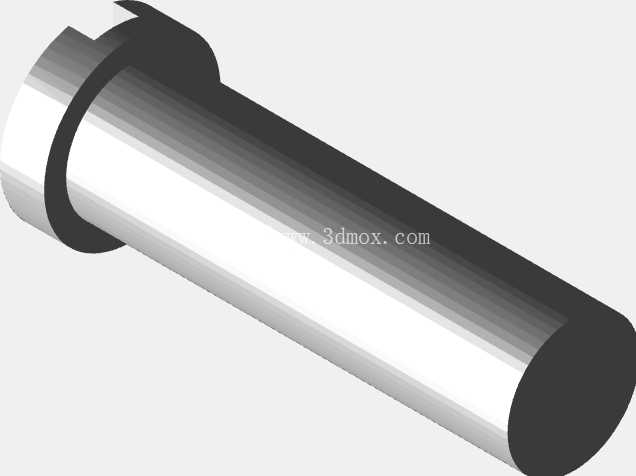

  从功能特性上看,这套结构没有采用复杂的电子传感元件,完全依靠机械结构的行程差实现到位反馈,在铸造车间高温、多粉尘、存在脱模剂飞溅的恶劣工况下,不会出现光电传感器积灰误触发、线路被高温烤坏的问题,日常维护只需要定期清理滑动面的积砂,不需要做电路校准,对一线操作工人的技能要求更低。设计阶段首先考虑的是安装边界的适配性,结构整体采用窄长型布局,安装孔位完全匹配现有常规铸造模架的侧边安装槽,不需要对原有模架做二次打孔加工,直接替换原有老式的刚性定位挡块就可以完成升级,不会改动模具的整体合模行程,也不会和浇道、顶出杆的现有布局产生干涉。在砂型铸造、压力铸造等批量铸件生产场景中,合模前的型腔位置校验、砂芯定位精度确认是决定铸件尺寸合格率的核心环节,这套快照定位结构正是为解决铸造生产线上快速校验工位的定位需求开发的专用工装部件。不同于常规机加工夹具的刚性压紧逻辑,该结构采用触发式快照反馈设计,当上下模或者砂芯移动到预设合模位置时,结构内部的弹性触发件会快速给出到位信号,不需要操作人员反复用塞尺或者百分表测量合模间隙,单工位校验时间可以缩短60%以上,尤其适配中小铸件批量生产的快节奏流水线。

  外形尺寸上,结构的触发端突出模架安装面的高度控制在12mm以内,合模过程中不会和砂芯的起吊路径产生碰撞,滑动行程设置为8mm,既可以覆盖模架长期使用产生的磨损间隙补偿量,也不会因为行程过大导致触发反馈滞后。结构的滑动配合面采用了小间隙公差配合,间隙值控制在0.02mm到0.03mm之间,既可以保证滑动顺畅不卡滞,也能避免铸造用砂粒进入配合面造成磨损,触发端的接触头采用圆弧过渡设计,合模接触时不会刮伤模具分型面的精加工面,长期使用也不会在分型面上留下压痕影响铸件的合模密封性。

  在实际生产应用中,这套结构可以直接安装在压铸模、砂型铸造模的分型面侧边,也可以适配在砂芯下芯工位的定位工装上,下芯时当砂芯放置到预设位置,接触头被压入到设定行程位置,结构自带的机械指示块会弹出清晰的到位标识,操作人员站在工位旁就可以快速判断砂芯是否放偏,不需要俯身观察型腔内部的定位销配合情况,能有效减少因为砂芯放偏导致的铸件壁厚不均、跑火等废品问题。设计过程中特意规避了需要定期更换的易损件结构,弹性元件采用耐高温的合金弹簧,长期在180度的模具工作温度下不会出现弹力衰减,滑动部件的表面做了渗氮硬化处理,表面硬度达到HRC55以上,耐粉尘磨损的性能比普通45号钢调质处理的零件高4倍以上,单套结构的正常使用寿命可以达到30万模次以上,不需要频繁拆换维护。

  考虑到不同规格模具的安装需求,结构的安装固定孔设计成长条可调式,在一定范围内可以调整安装位置,适配不同尺寸的模架安装槽,不需要针对每一套模具单独定制安装孔位,能降低工装备件的库存种类。结构的整体重量控制在1.2kg以内,一线模具维修人员单人就可以完成拆装调整,不需要借助起重设备,日常换模时的工装调整时间可以控制在5分钟以内。在结构的受力设计上,触发端的受力方向完全和滑动方向重合,不会产生侧向分力导致滑动件卡滞,即使合模过程中存在一定的位置偏差,接触头的圆弧面也可以把侧向力引导到模架本体上,不会损坏内部的滑动结构。这套结构的应用,不需要对现有铸造生产线的设备做任何电控改造,完全依靠纯机械结构实现到位快照反馈,对于老旧铸造生产线的工位升级适配性极强,既可以用在新制模具的配套设计上,也可以作为老旧模具的精度升级配件使用,能在不增加太多设备投入的前提下,有效提升铸造合模、下芯工序的校验效率,降低因为定位不到位产生的铸件废品率。
