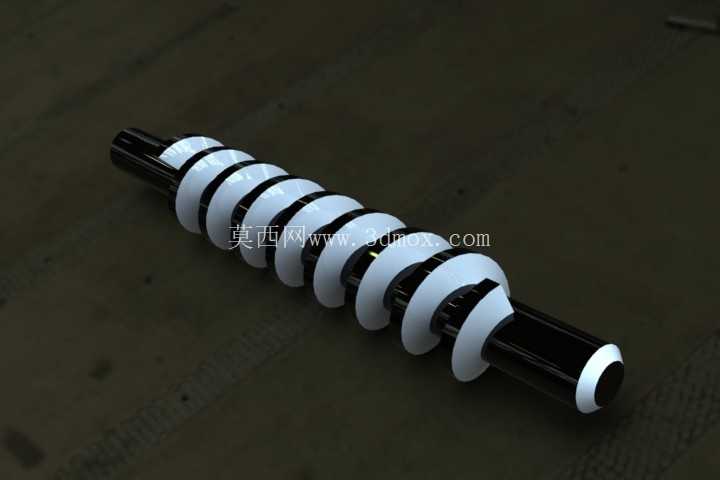

这款分段螺旋式蜗杆轴,是交错轴传动场景里的核心啮合零件,日常在小型减速机构、精密进给单元、阀门驱动组件里都能见到它的身影,和配套蜗轮组成的蜗杆副,能在垂直交错的两轴间传递扭矩与运动,相比平行轴齿轮组,它的单级传动比更大,结构更紧凑,运行时的啮合冲击更小,噪音控制表现更优。

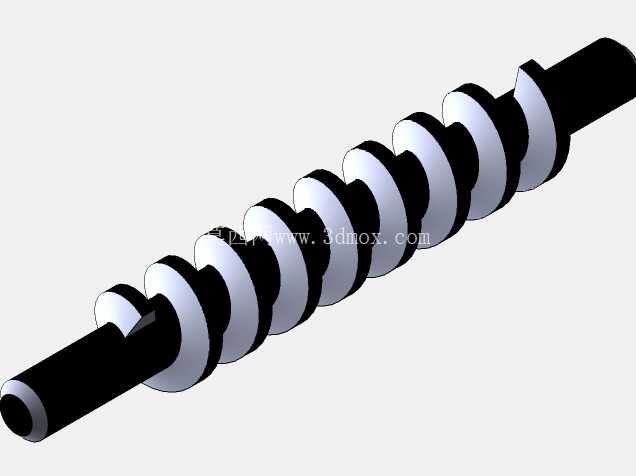

从结构设计逻辑来看,这款轴采用了分段式螺旋齿排布,没有采用整段连续蜗杆齿的设计,中间的齿段做了等距分隔,每一段螺旋齿的导程、齿形角保持一致,这种设计一方面是为了在特定传动场景下降低啮合重合度带来的回差,适配需要正反转频繁切换的传动工位,避免整段齿连续啮合时的累积间隙影响传动精度;另一方面分段式的齿形在加工时更容易控制单段齿的形位公差,磨削加工时可以针对每一段齿单独做精度修正,降低长轴蜗杆加工时的让刀变形问题。轴的两端是光滑的圆柱安装轴颈,轴颈直径小于齿根圆直径,安装时可以直接穿入配套的轴承内圈,轴颈的端面做了小倒角处理,避免装配时刮伤轴承密封圈,也能引导轴顺利穿入轴承座孔,轴端没有设计额外的键槽,是针对小扭矩传动场景做的简化,依靠轴颈与联轴器的过盈配合或者顶丝锁紧即可传递扭矩,省去了键槽加工带来的应力集中问题,提升轴的抗疲劳强度。
实际选型使用时,需要注意它的安装边界:两端轴颈的同轴度公差需要控制在0.02mm以内,否则装配后会出现齿面偏载,加剧局部磨损,缩短使用寿命;螺旋齿的齿面粗糙度需要达到Ra1.6以下,降低啮合时的摩擦阻力,提升传动效率。这款轴的材质一般选用40Cr调质处理,齿面做高频淬火,硬度达到HRC45-50,既保证芯部的韧性,承受传动时的冲击载荷,又让齿面有足够的耐磨性,应对长期往复啮合的磨损。在装配时,需要调整蜗杆轴与配套蜗轮的中心距,保证齿侧间隙在0.1-0.2mm之间,间隙过小会导致传动卡滞、温升过高,间隙过大则会出现传动回差,影响定位精度,尤其是在精密进给机构里,这个间隙值需要根据实际传动精度要求做微调。
不同于普通的圆柱蜗杆,这款分段螺旋结构的蜗杆轴,在一些需要间歇传动的工位上有独特优势,比如小型包装设备的送料机构,分段的齿可以在转动到无齿段时实现短暂的停顿,不需要额外添加间歇机构就能完成间歇送料动作,简化了整体设备的结构。另外,这种分段齿的设计在润滑时也更有优势,啮合时挤出的润滑脂可以储存在两段齿之间的空隙里,持续给齿面提供润滑,避免连续齿啮合时润滑脂被完全挤出、出现干摩擦的问题。在做三维建模的时候,螺旋齿的生成需要注意导程角的匹配,每一段齿的螺旋起始角度要保持一致,否则装配时会出现齿与齿无法啮合的问题,建模时可以先绘制单段齿的螺旋线,扫描切除出单段齿形后,再按照固定间距阵列齿段,最后做两端轴颈的特征,建模过程中需要校验齿根圆与轴颈的过渡圆角,避免直角过渡带来的应力集中,这个圆角一般取R0.5-R1mm,既不影响轴承装配,又能有效分散应力。在实际工况中,这款蜗杆轴的适用转速一般不超过1500rpm,传递扭矩在50N·m以内,适合中小型传动机构使用,如果需要传递更大扭矩,则需要加大轴径、调整齿形参数,同时在轴端添加平键连接来提升扭矩传递能力。
