铸造模具用冷却液导流排放结构件

在金属型铸造、低压铸造等连续生产工况下，模具型腔内残留的冷却介质若无法顺畅排出，会在合模时被封入型腔接触面，不仅会导致铸件局部产生气孔、冷隔缺陷，残留冷却液遇到高温金属液瞬间气化还会抬升型腔内压，造成飞边、喷溅等生产安全隐患，这套圆盘式排液结构正是针对这类现场问题开发的功能构件。

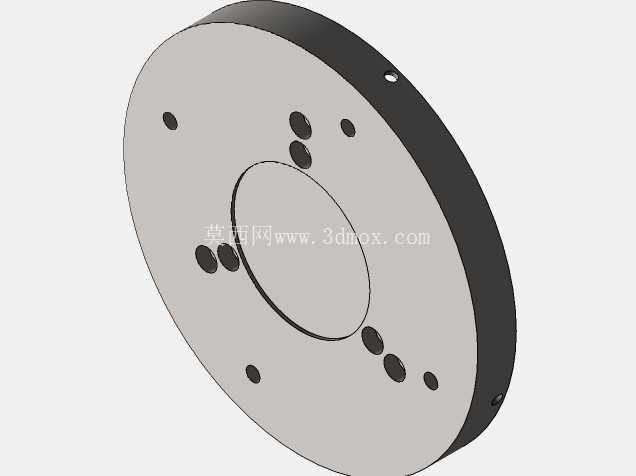

从结构形态来看，整体采用圆盘式薄型法兰布局，主体为圆形盘状结构，厚度控制在适配模具安装槽的常规尺寸范围内，外圆直径匹配现有铸造模模座的预留安装位，不需要对原有模架做额外扩孔或焊接改造，可直接嵌入对应安装槽完成固定。盘面上沿周向均匀分布多组安装通孔，孔位公差按照模具装配的IT7级精度控制，安装时可通过内六角螺栓直接与模座锁紧固定，安装后盘面与模座贴合面的平面度控制在0.02mm以内，避免出现装配间隙导致的冷却液渗漏问题。

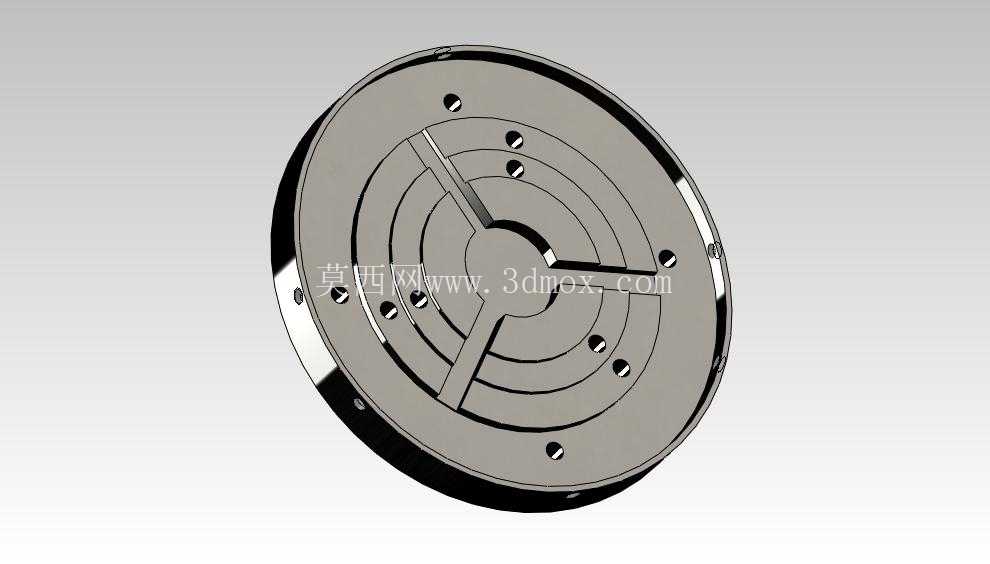

盘面的流道设计采用同心环槽加径向导流槽的组合结构，三道同心环形槽沿盘面径向等距分布，槽深根据常规铸造生产的冷却液排量设计，可暂存模具冷却回路渗出的残留液体，避免液体在盘面局部淤积；三道径向直槽从盘体中心区域向外延伸至最外侧环槽，将各环槽连通形成完整的导流通路，冷却液进入环槽后可沿径向槽快速流向盘体边缘的排出口，不会在槽内形成流动死区。所有槽体的转角位置均做R2圆角过渡处理，一方面避免加工时的应力集中导致盘体受力开裂，另一方面也防止金属碎屑、铸造涂料残渣在转角处堆积堵塞流道，日常生产维护时用压缩空气即可吹净槽内残留杂质，降低清模工作量。

在实际生产场景中，该结构件通常安装在铸造模具动模的下部集液位置，模具冷却回路运行时，密封件老化渗漏、开合模过程带出的冷却液会顺着模壁流向该排液盘，进入环槽后沿径向导流槽快速汇集到排出口排出模外，不会积存在模架贴合面位置。相比传统在模座上直接钻孔排液的方式，这种独立盘式结构不需要破坏模架本身的结构强度，当流道出现磨损或堵塞时可直接整体更换，不需要对模座进行补焊、重新钻孔等修复作业，大幅缩短模具停机维护时间。

设计过程中针对铸造车间的高温高湿环境，盘体选材优先考虑热稳定性好的合金结构钢，表面做发黑防锈处理，可耐受长期150℃左右的模具工作温度，不会因为长期受热出现变形导致流道错位、装配间隙变大的问题。盘体边缘做小尺寸倒角处理，安装时可快速导入模座的安装槽，不会刮伤模座的配合面；所有安装孔均做沉头设计，螺栓锁紧后头部完全沉入孔内，不会突出盘面影响模具其他部件的运动轨迹，也不会因为磕碰导致螺栓松动。

从使用反馈来看，该排液结构适配绝大多数圆盘类安装位的铸造模具，尤其是多回路冷却的轮毂铸造、壳体类金属铸造模具，可有效解决模内积液导致的铸件缺陷问题，排液效率相比传统钻孔结构提升40%以上，且日常维护成本极低，不需要频繁拆解清理，适合连续化批量铸造生产线上的模具改造与新模配套使用。
