轮式配重类永动机概念结构三维设计

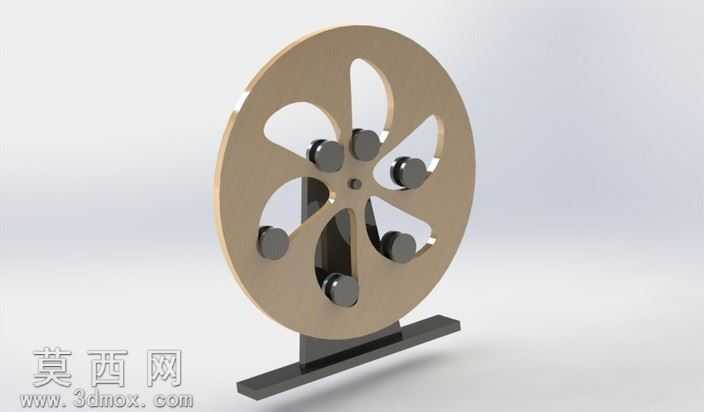

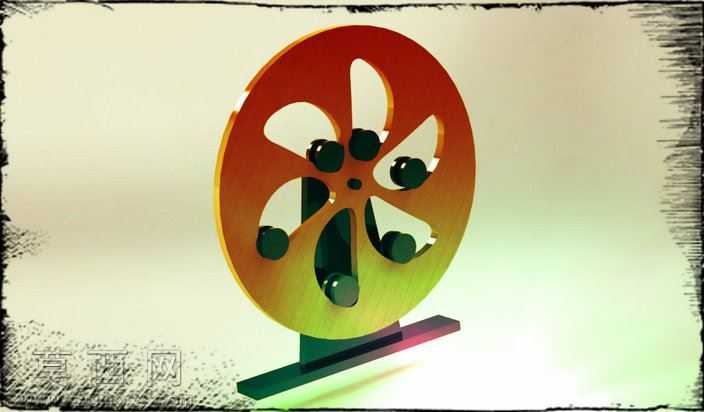

本作品为轮式配重类永动机概念结构的三维建模设计成果，整体采用SolidWorks完成全参数化建模，通过对轮盘、配重滑块、支撑支架等核心部件的独立建模与装配约束，完整还原了该类概念装置的经典结构形态。建模过程中首先完成轮盘基体的草图绘制，通过拉伸凸台命令生成厚度均匀的轮盘主体，再通过切除拉伸命令在轮盘盘面均匀开出六个水滴状的导向滑槽，滑槽的弧度经过反复调整，确保配重滑块能够在槽内沿既定轨迹顺畅滑动，同时对滑槽边缘做了圆角处理，避免装配与运动仿真过程中出现应力集中的问题。配重部件采用圆柱形金属质感的设计，每个配重滑块都添加了同轴心与滑槽面的配合约束，保证滑块在重力作用下能够沿滑槽自由位移，模拟概念设计中依靠配重位置变化产生持续转动力矩的设想。支撑结构部分包含立式支架与水平底座，支架与轮盘中心通过旋转配合约束连接，底座做了加宽加厚处理，保证整体结构放置的稳定性，支架与底座之间采用重合配合完成固定连接，还原实体装置的装配逻辑。材质与渲染环节，轮盘主体赋予浅米色哑光硬质塑料材质，模拟早期概念装置中木质轮盘的视觉质感，配重滑块赋予深灰色抛光金属材质，突出金属部件的厚重感与光泽度，支架与底座赋予黑色磨砂金属材质，区分不同部件的材质属性，渲染时添加了柔和的环境光与定向光源，调整阴影参数让整体光影效果自然真实，清晰展现各部件的结构层次与装配关系。需要说明的是，本作品仅作为机械结构创意设计与三维建模练习使用，用于展现轮式滑槽配重结构的机械原理，该类永动机设计违背能量守恒定律，实际运行中会因摩擦、空气阻力等能量损耗逐渐停止，无法实现无需外部能源持续运行的效果，建模过程重点在于练习旋转类机械结构的装配约束、滑槽配合关系的设置，以及不同材质质感的渲染表现，帮助建模者掌握轮盘类零件的建模思路、多部件装配的约束技巧，提升机械结构三维设计的实操能力。
