汽车盘式制动刹车片三维结构设计

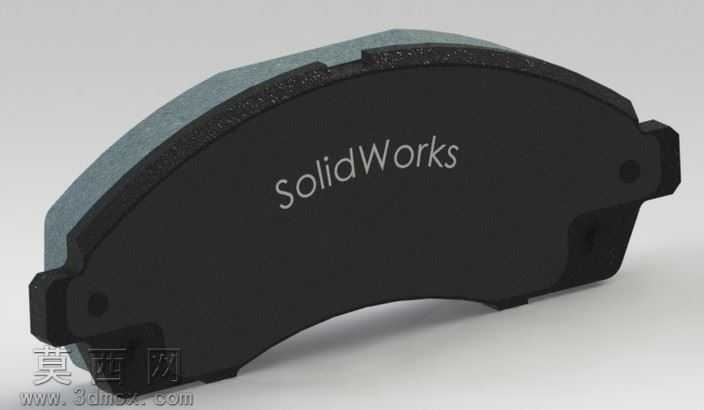

本作品为汽车盘式制动系统配套的刹车片三维建模成果，建模过程严格参照量产车用刹车片的真实尺寸比例与结构特征完成。建模初期先梳理刹车片的功能逻辑：刹车片作为盘式制动的核心执行部件，需要同时满足摩擦制动、结构固定、减震降噪的多重需求，因此整体采用弧形摩擦基材搭配钢质背板的复合结构设计。建模时首先绘制背板的轮廓草图，精准还原背板上的定位孔、卡扣凸耳、减震切槽等细节特征，这些结构用于实现刹车片在制动卡钳内的精准定位，避免制动过程中出现移位、异响问题；之后在背板的摩擦侧生成摩擦材料层，摩擦层的弧形曲率完全匹配对应刹车盘的工作面弧度，保证制动时摩擦面可以完全贴合，获得均匀的制动力输出。建模过程中对摩擦层的边缘做了倒角处理，还原真实产品的装配导入特征，避免安装时刮伤卡钳或刹车盘表面。材质渲染阶段，为钢质背板赋予哑光黑色的防锈涂层材质，还原量产刹车片背板的电泳防锈处理效果，表面添加细微的颗粒质感模拟真实涂层的触感；为摩擦材料层赋予深灰偏蓝的复合摩擦材质，表面添加细微的凹凸纹理与颗粒质感，还原半金属摩擦材料的真实视觉特征，摩擦层与背板的结合处做了自然的过渡处理，还原高温压合后的结合边界效果。结构设计上充分考虑刹车片的实际使用需求：背板上的定位凸耳尺寸与卡钳安装槽完全匹配，摩擦层的厚度参照民用车辆刹车片的常规磨损余量设置，整体造型既满足制动功能需求，也符合零部件的装配公差要求。渲染阶段采用柔和的侧上方打光，清晰展现刹车片的弧形轮廓、背板结构细节与摩擦层的材质质感，阴影过渡自然，能够直观呈现产品的整体形态与结构特征，可用于汽车制动系统教学、零部件结构展示、卡钳配套设计参考等场景。
