航天作业用对称式双钳口紧固扶手夹结构

在航天舱外作业、受限空间设备运维这类对装夹可靠性、操作便捷性要求极高的场景里，传统单侧施力的夹具往往存在受力不均、操作时易遮挡安装位、锁紧后易松脱的问题，这款对称式双钳口扶手夹正是针对这类痛点完成的结构设计。从实际使用逻辑来看，这类夹具主要承担两类核心用途：一是在航天舱外活动时作为临时扶手的快速锁紧连接件，配合舱体表面的导轨结构实现扶手的快速装拆与位置调整，为作业人员提供稳定的受力支撑点；二是在狭小设备舱内作为临时工装夹具，对管线、小型检修部件进行快速夹持固定，无需额外打孔或焊接固定点位，适配在轨维修的无余量装配要求。

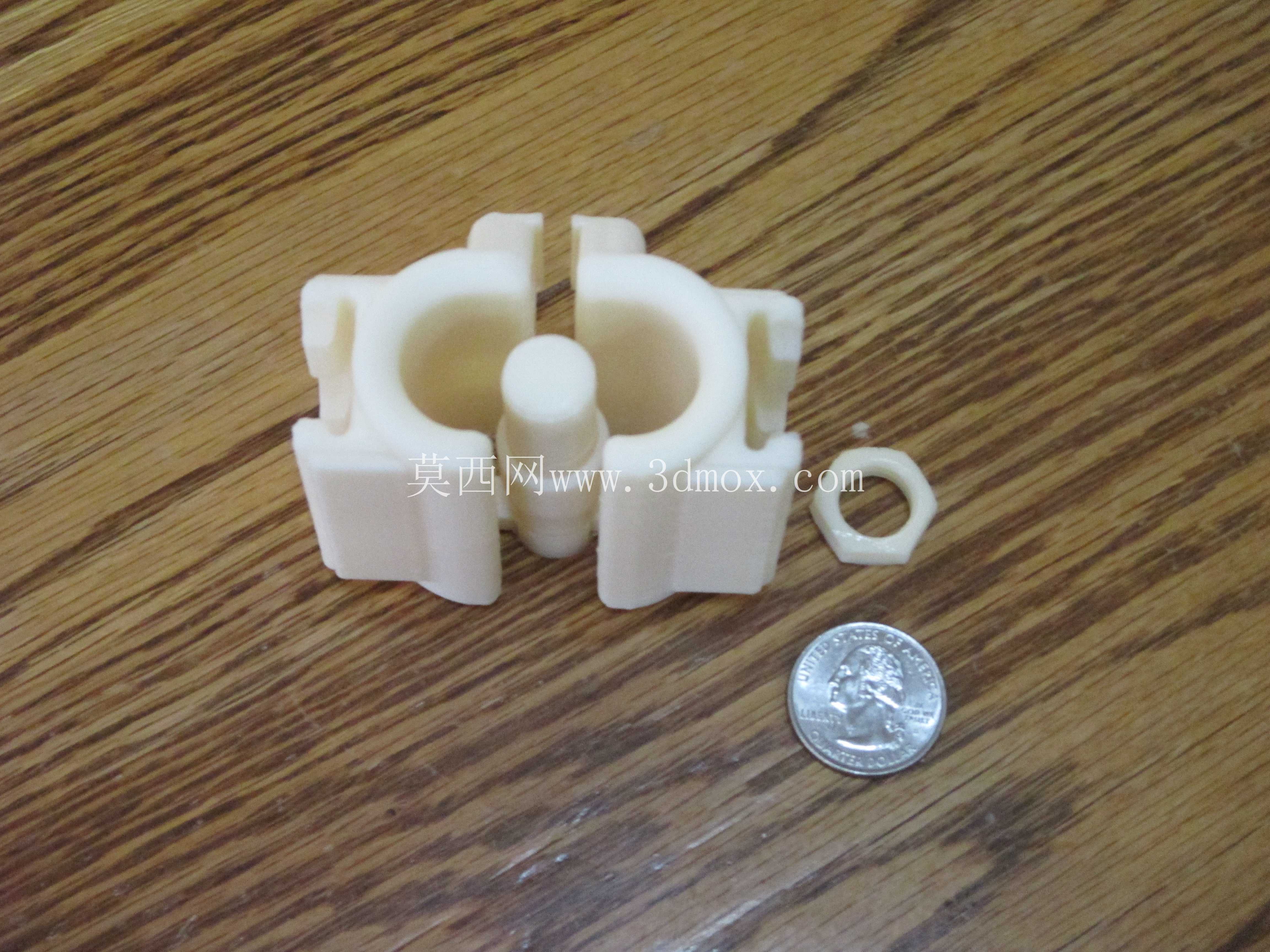

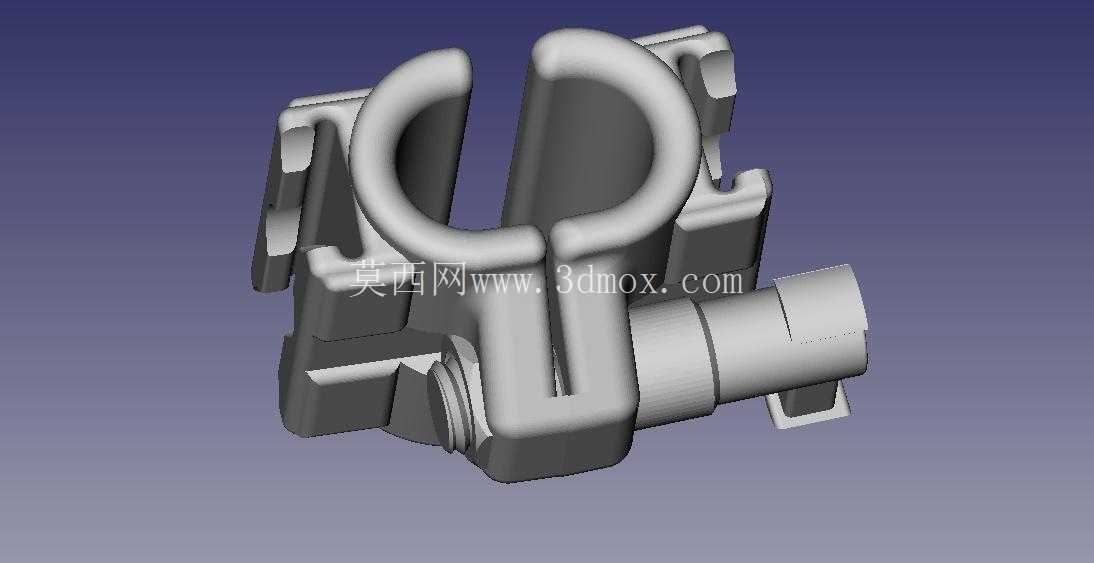

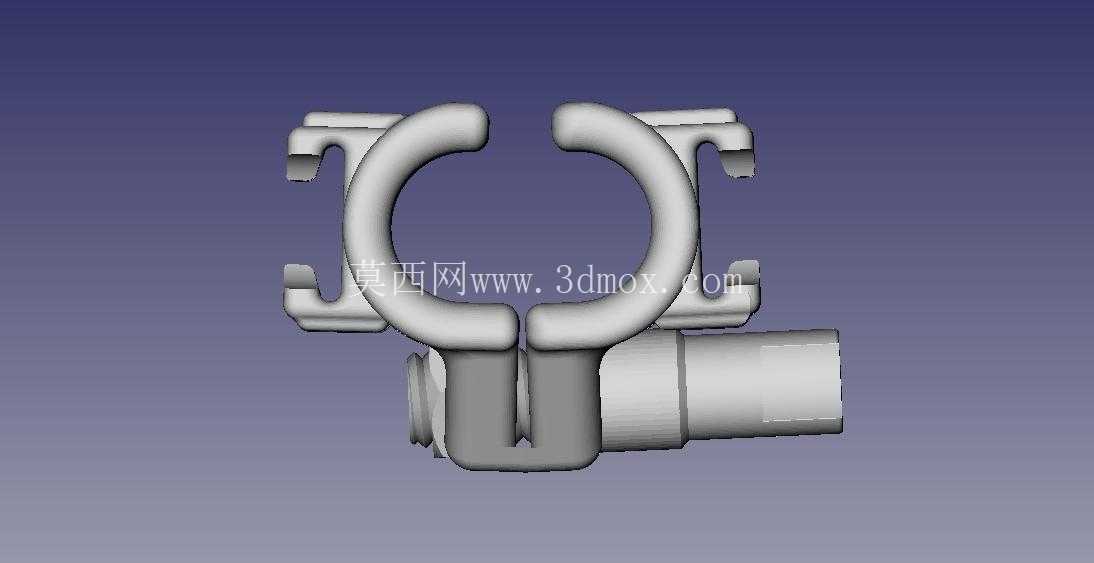

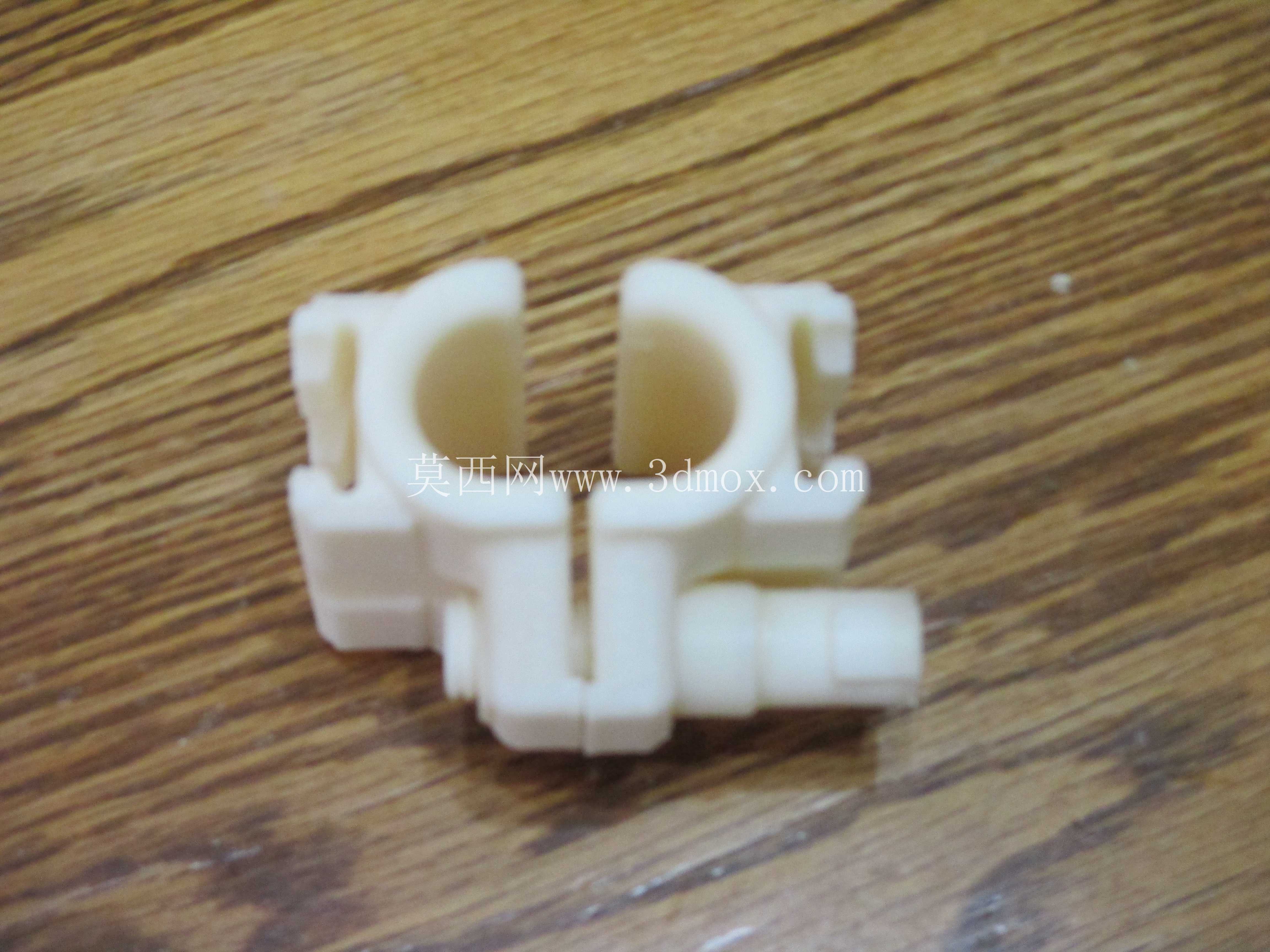

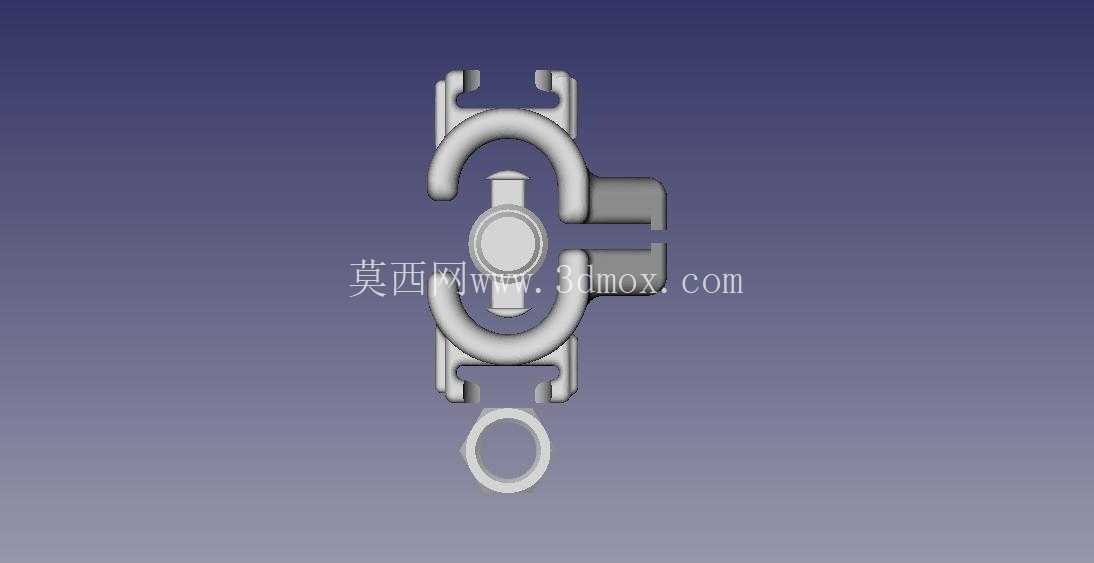

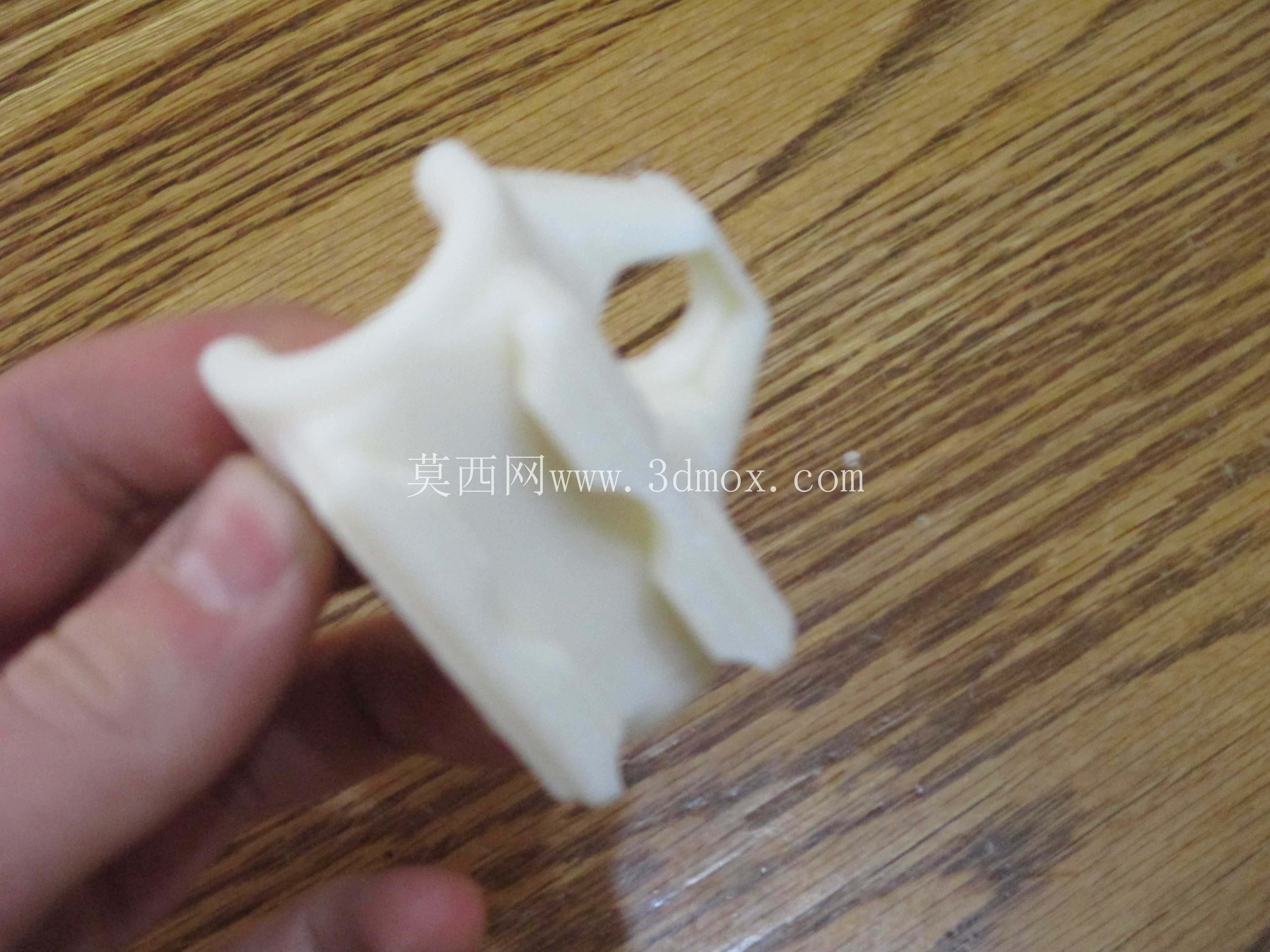

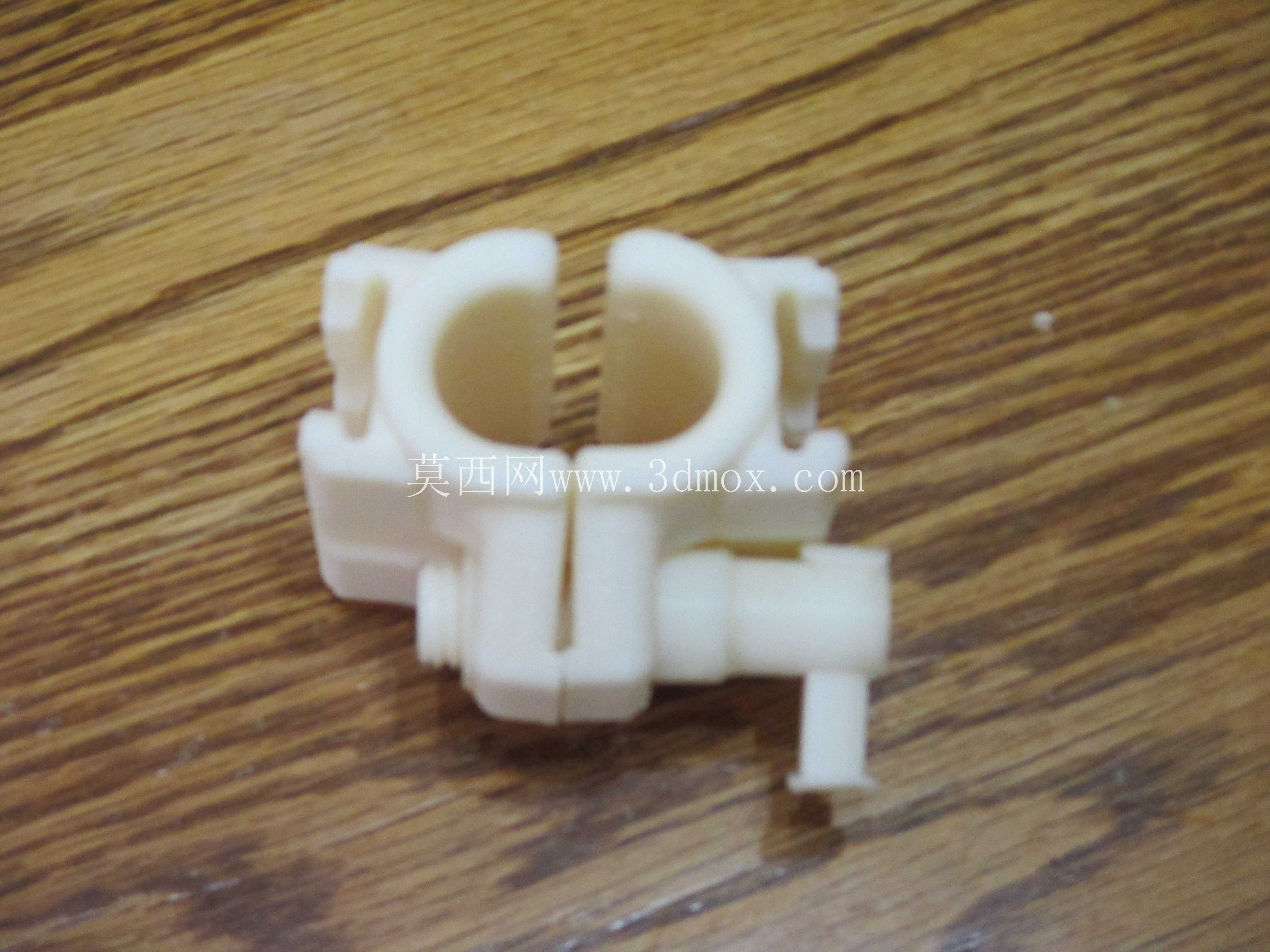

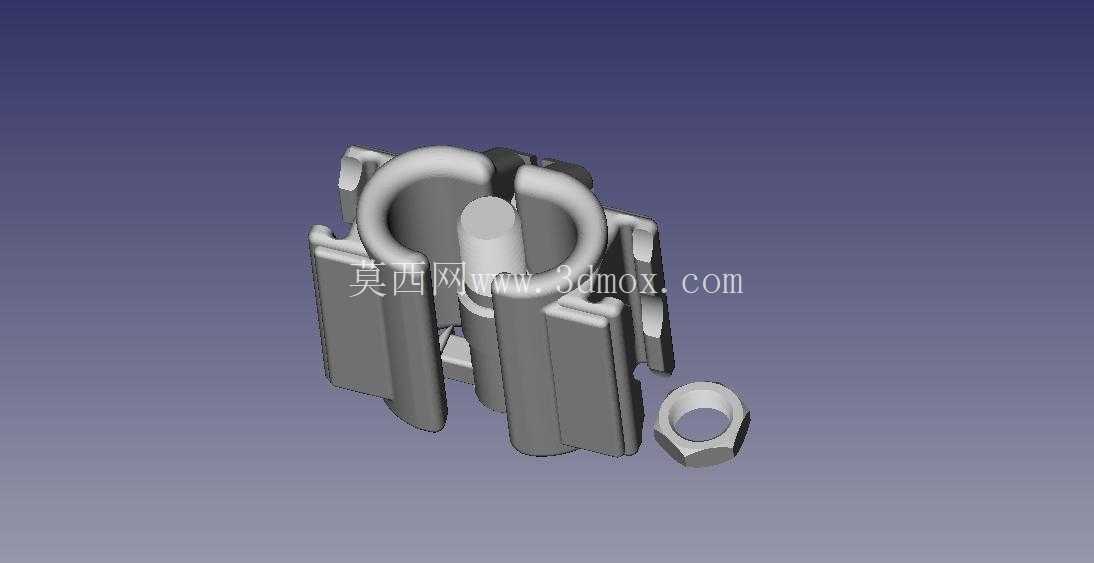

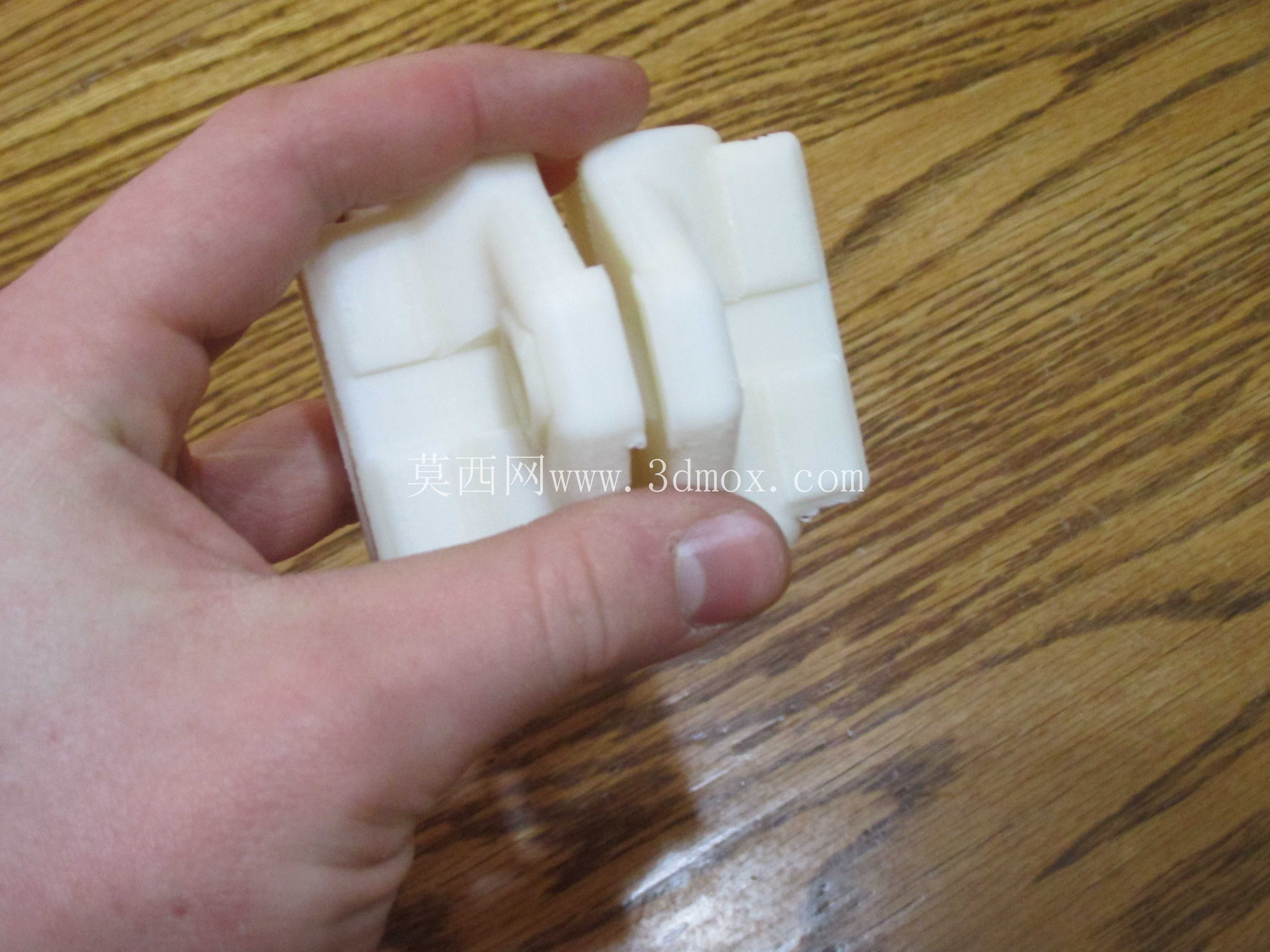

从功能特性上看，这款夹具采用完全对称的双半爪钳口结构，两个钳口的外形、安装导轨适配槽、受力接触面完全一致，大幅减少了非标零件的种类，加工时仅需单套模具或单组加工程序即可完成两个钳口的生产，降低了加工成本与备件储备难度。钳口内侧设计有小尺寸凸起结构，当锁紧螺栓施加预紧力时，两个半爪会在凸起的受力引导下产生微小的向内倾斜变形，这个变形量经过精确计算，既可以让钳口与被夹持的圆管类扶手、杆件表面形成更大的接触包角，避免夹紧后受侧向力时出现打滑偏转，又不会因为倾斜量过大导致钳口与安装导轨出现卡滞，影响装拆时的滑动顺畅度。

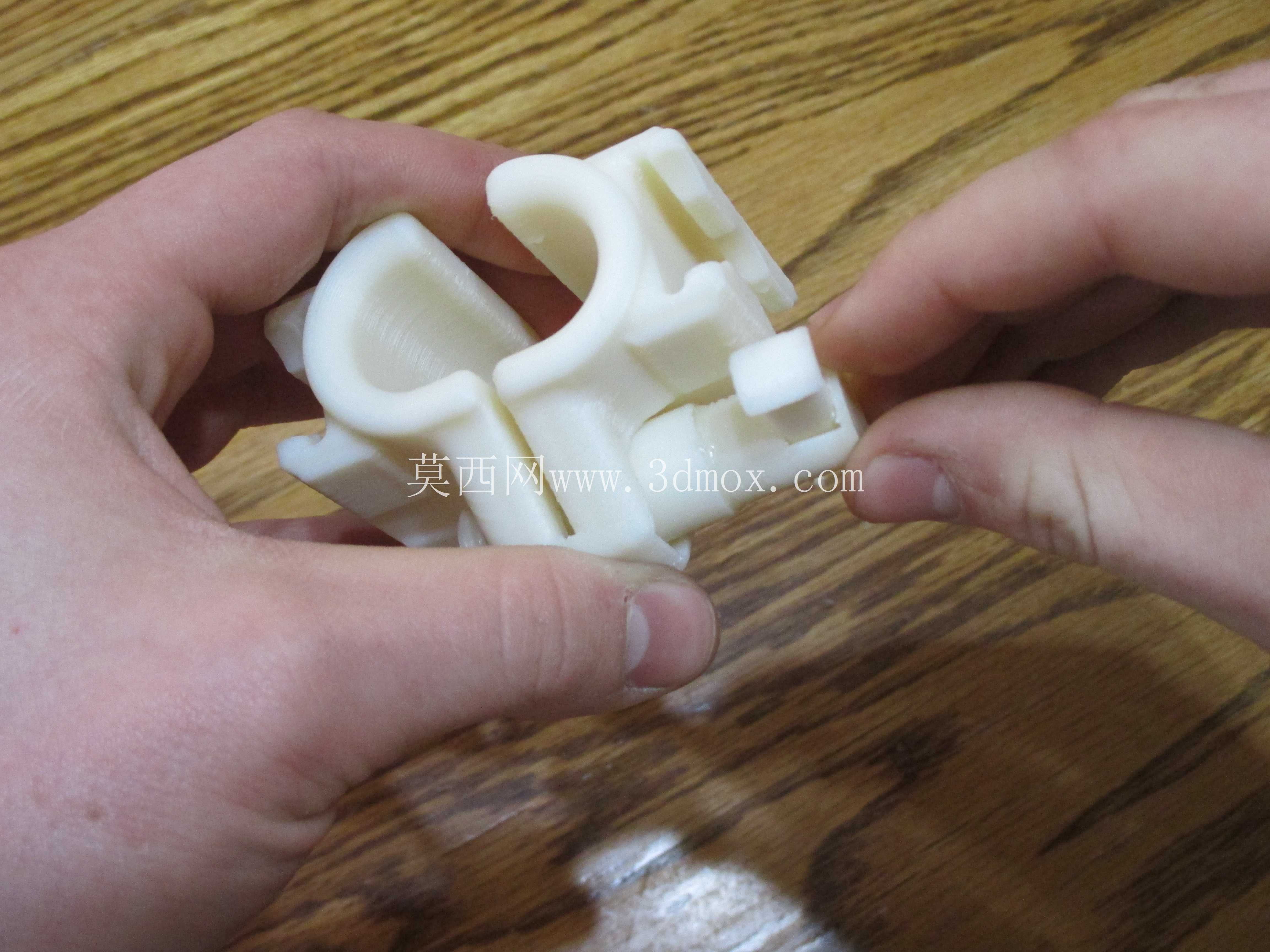

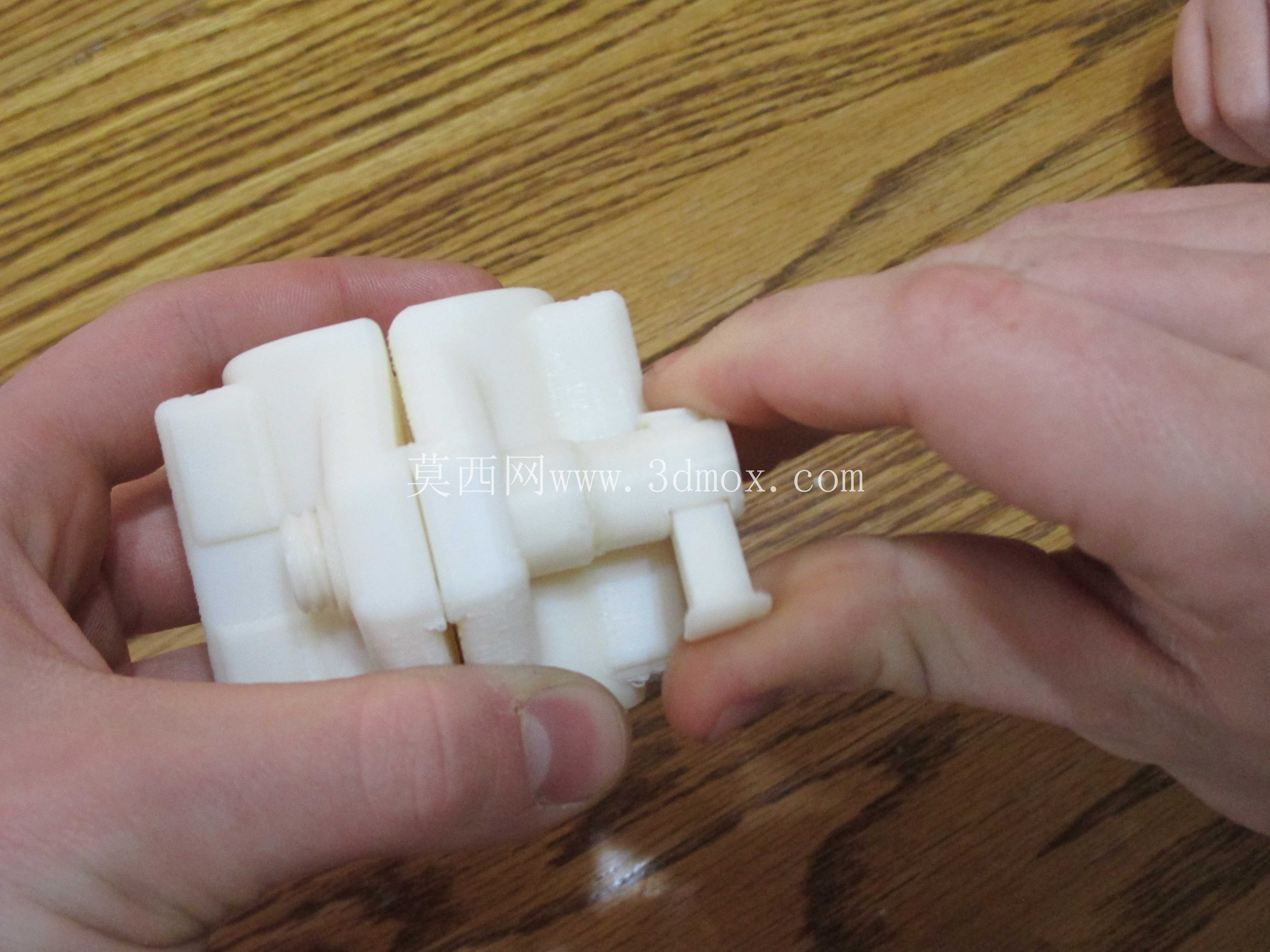

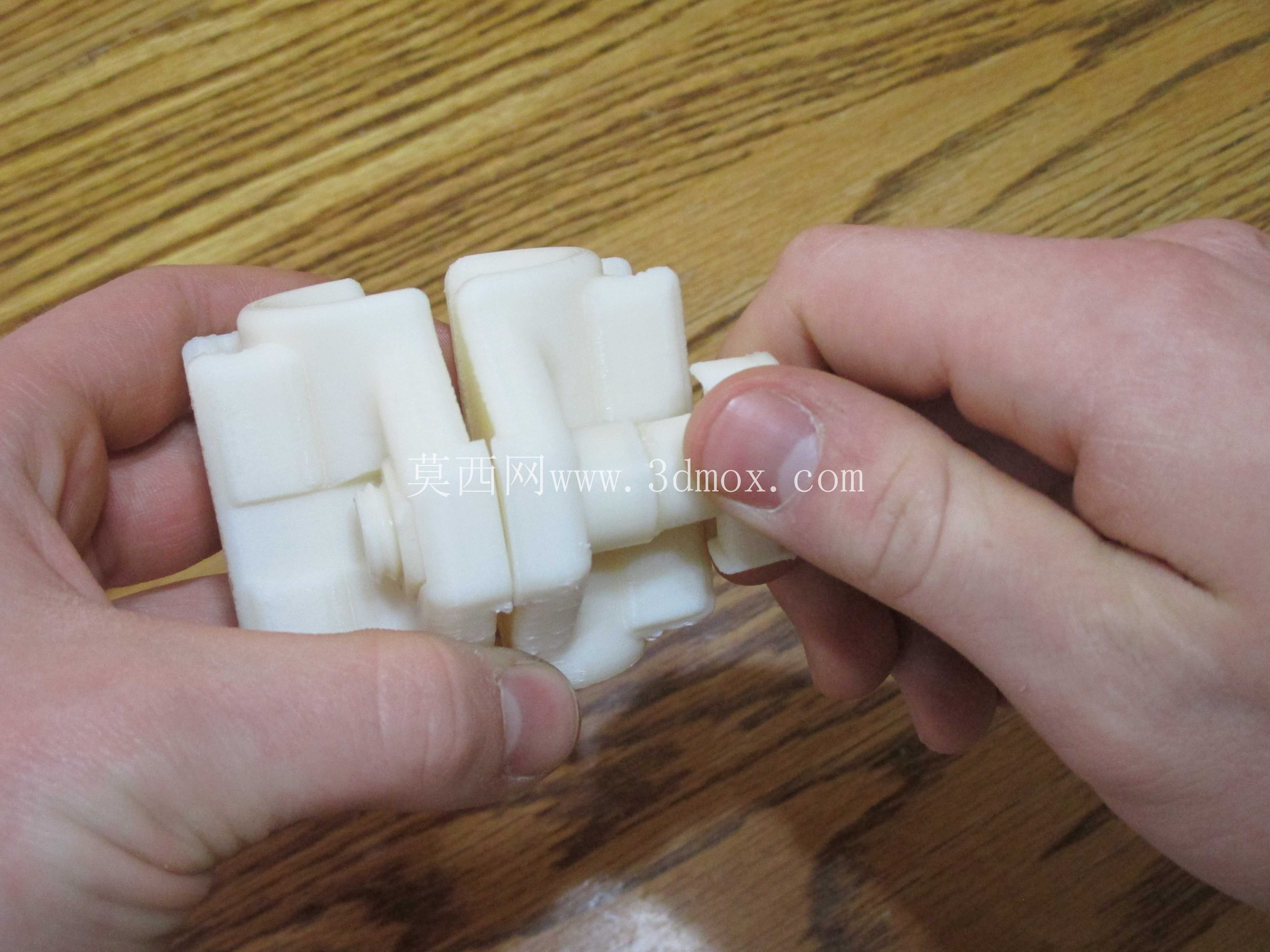

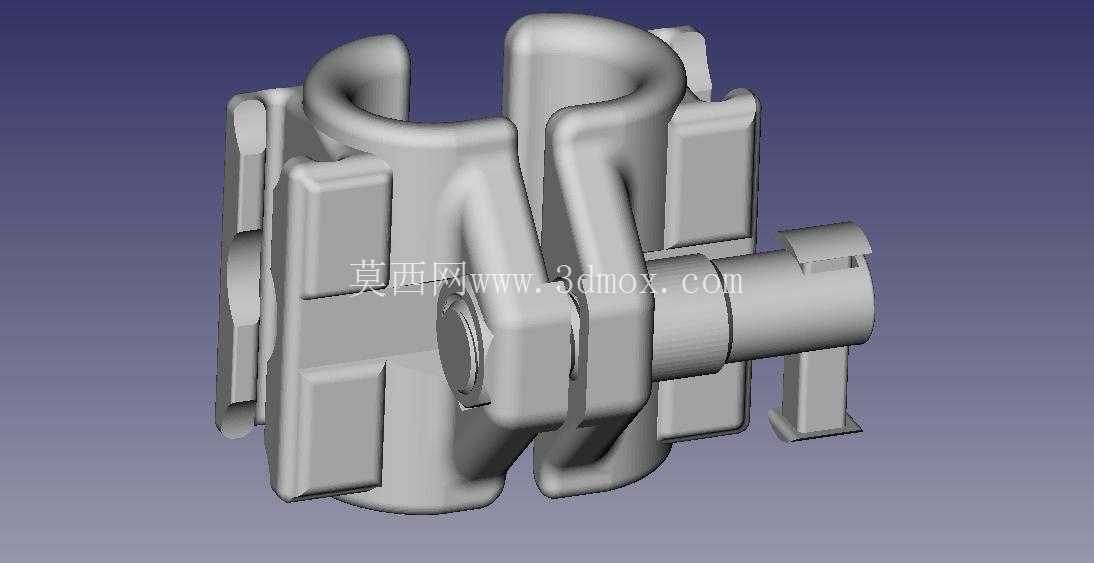

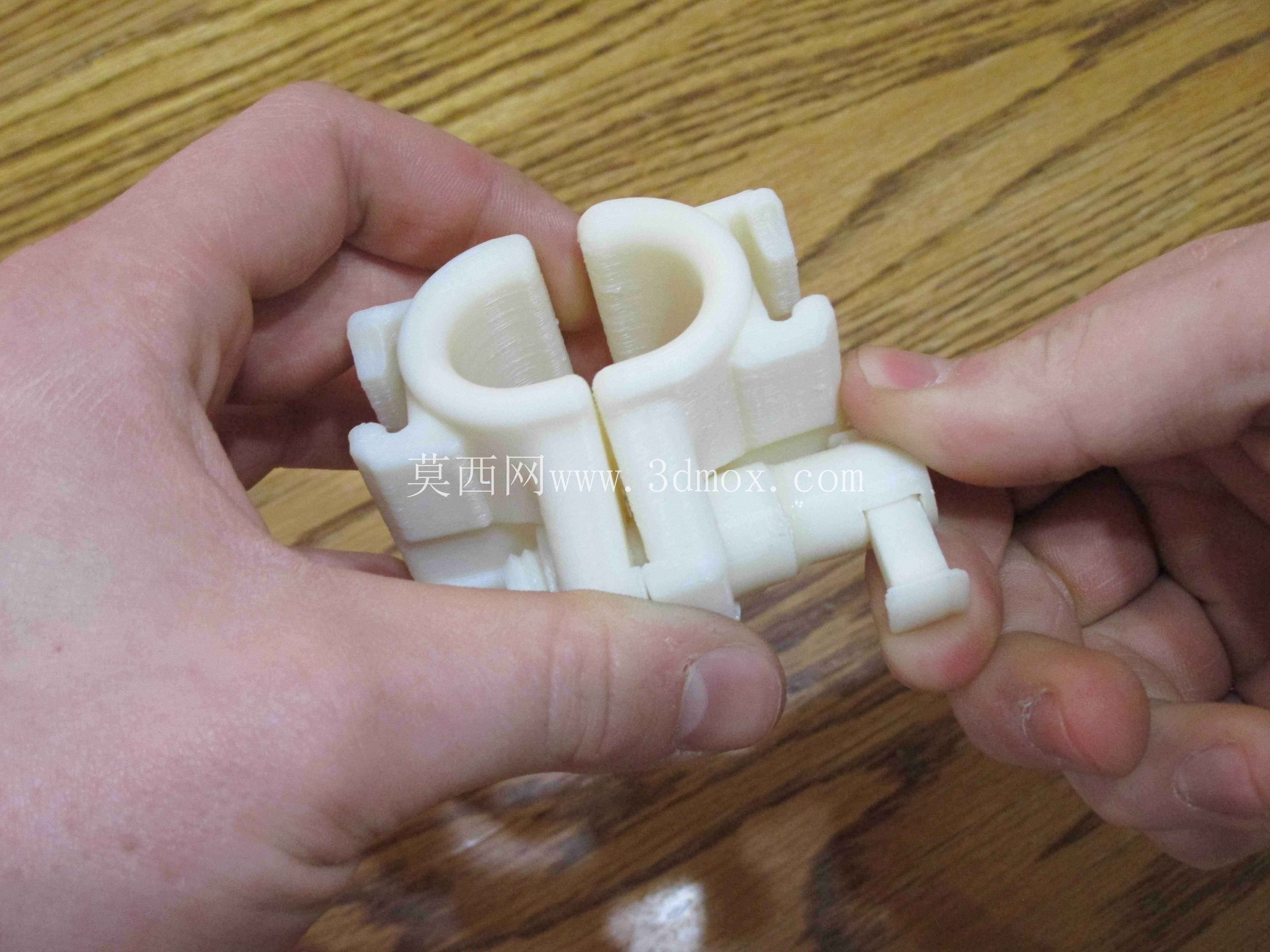

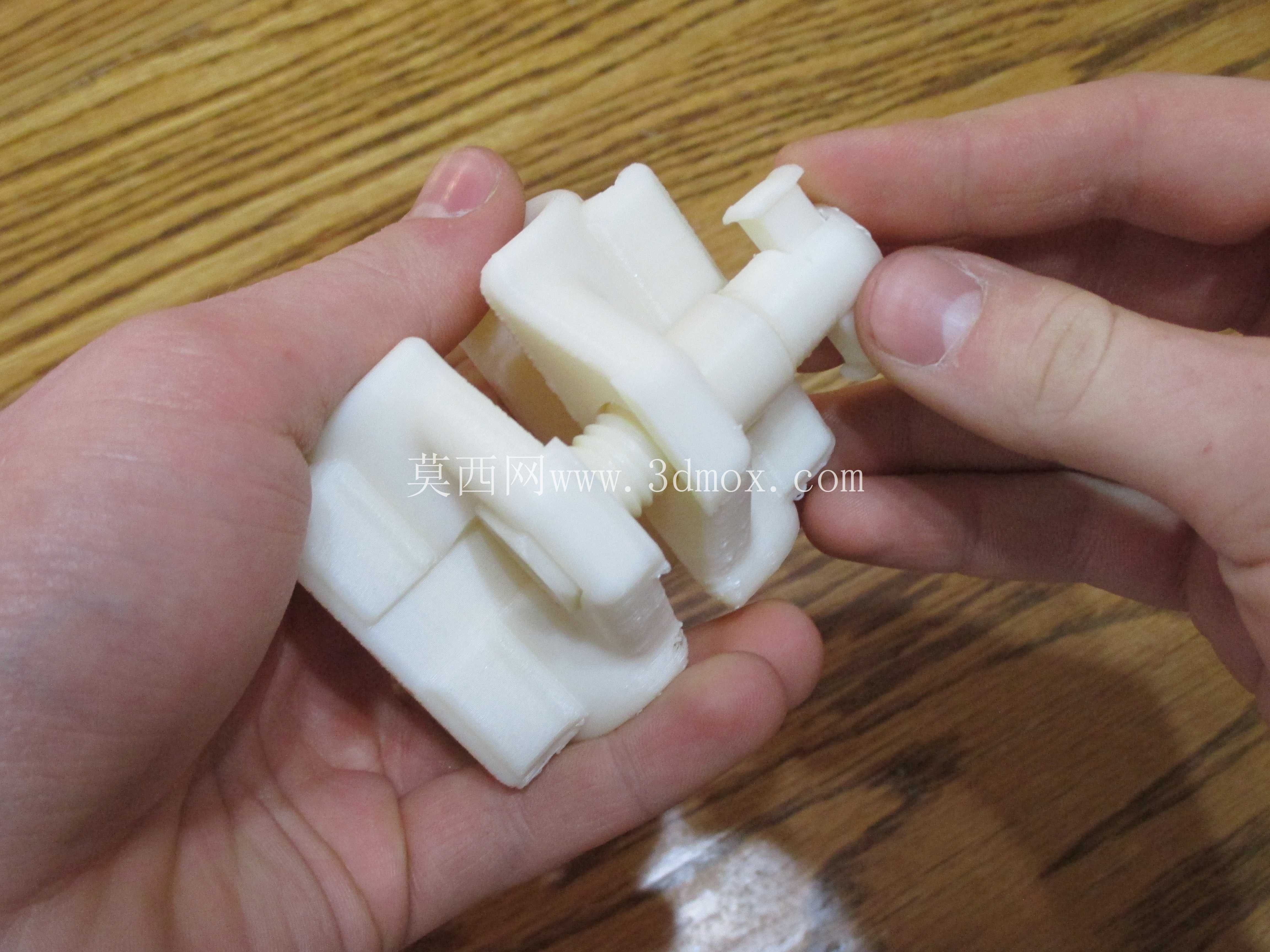

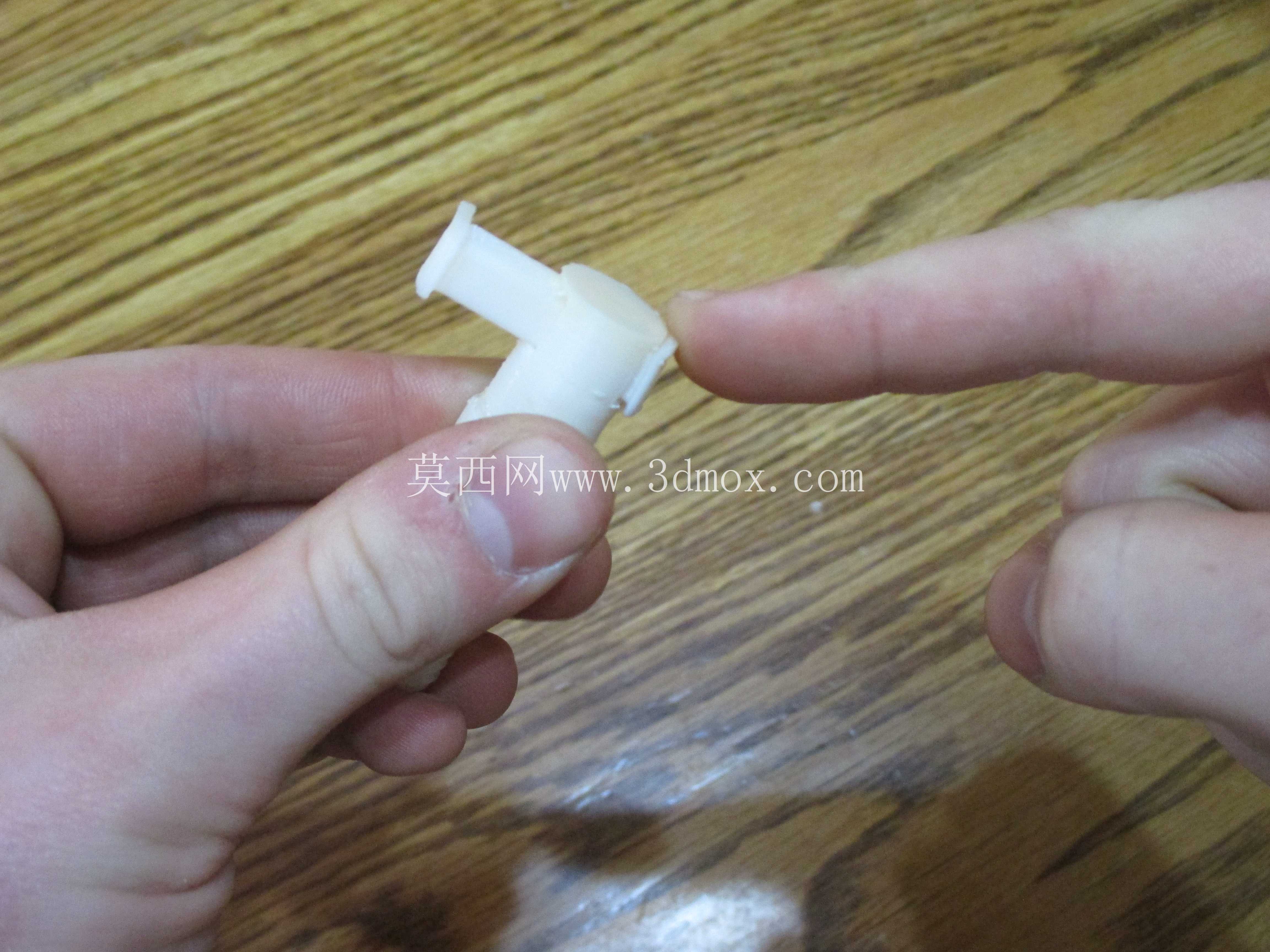

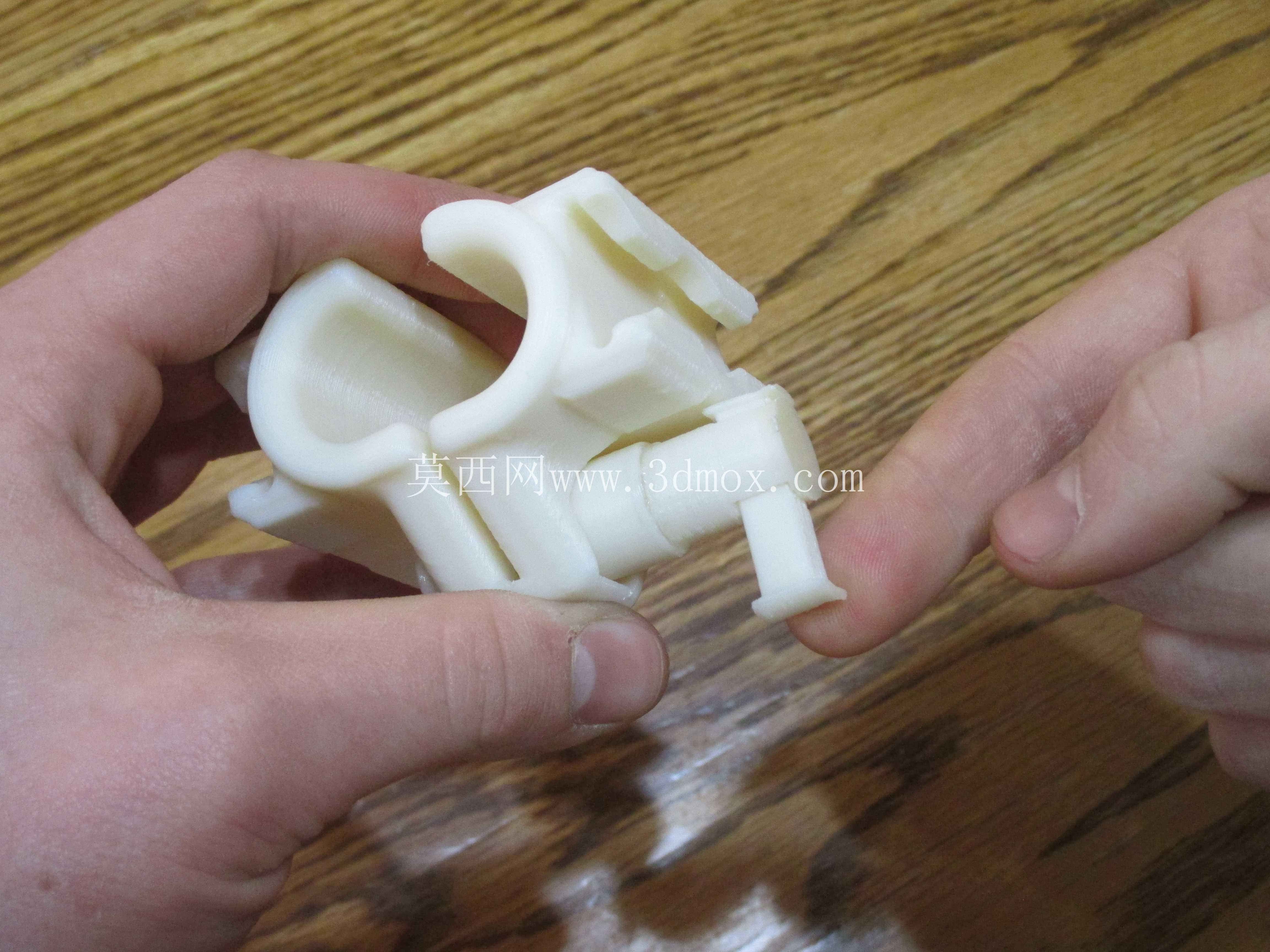

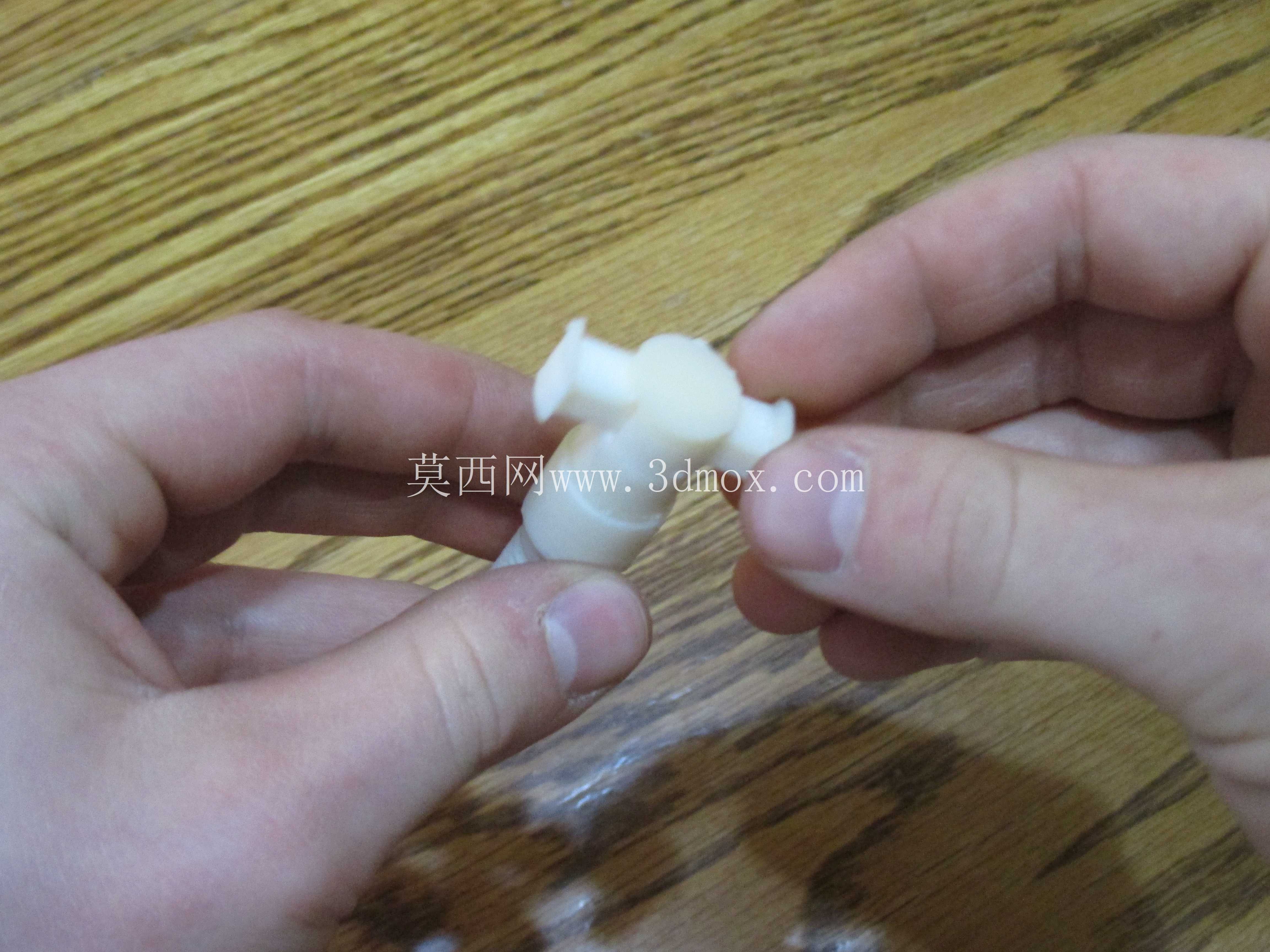

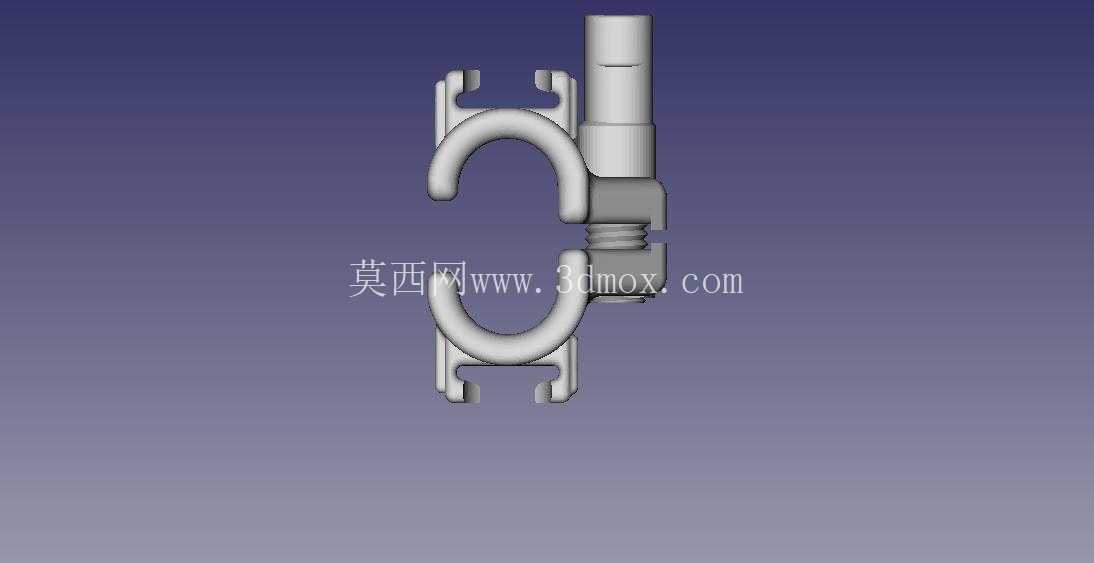

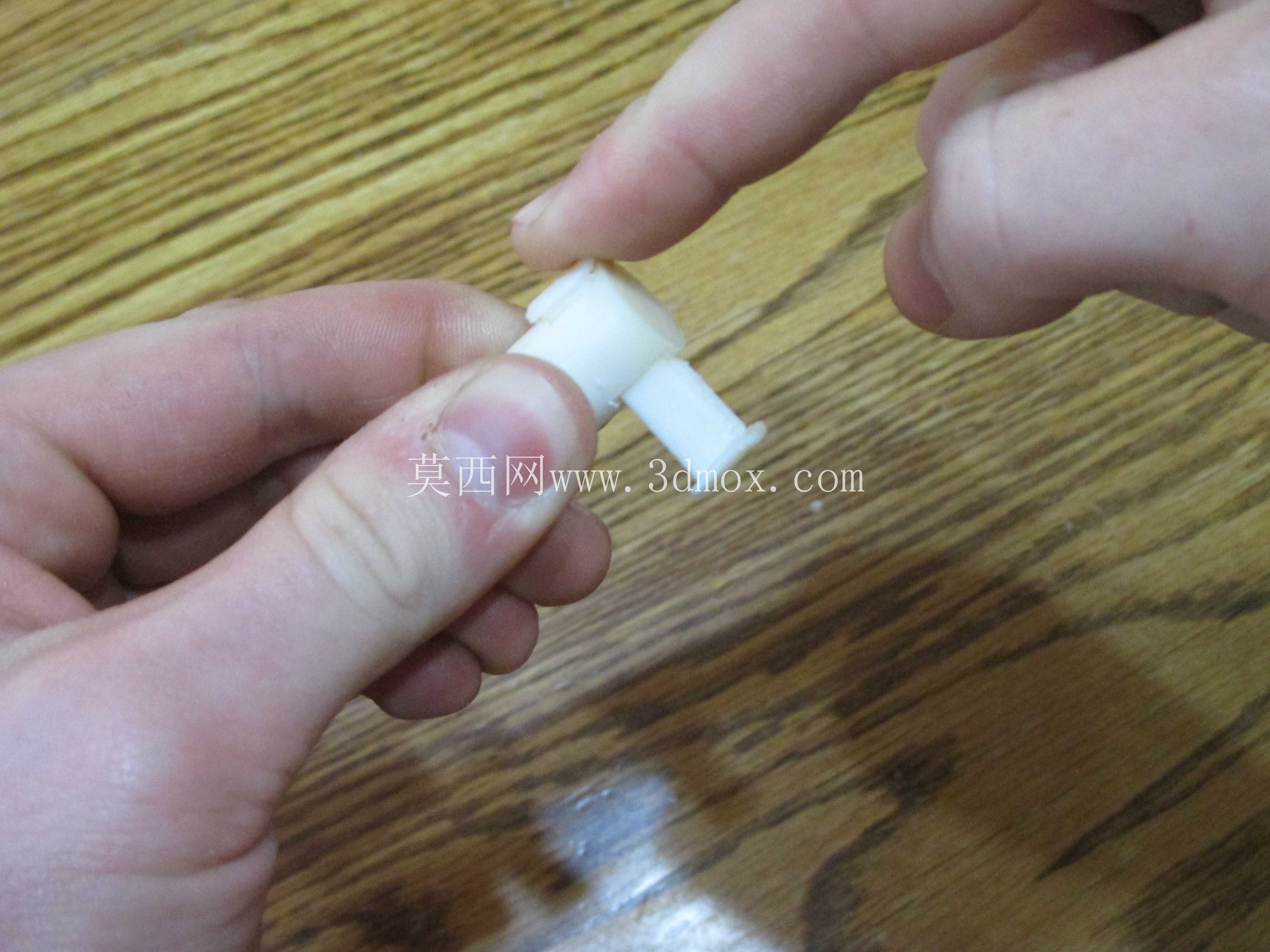

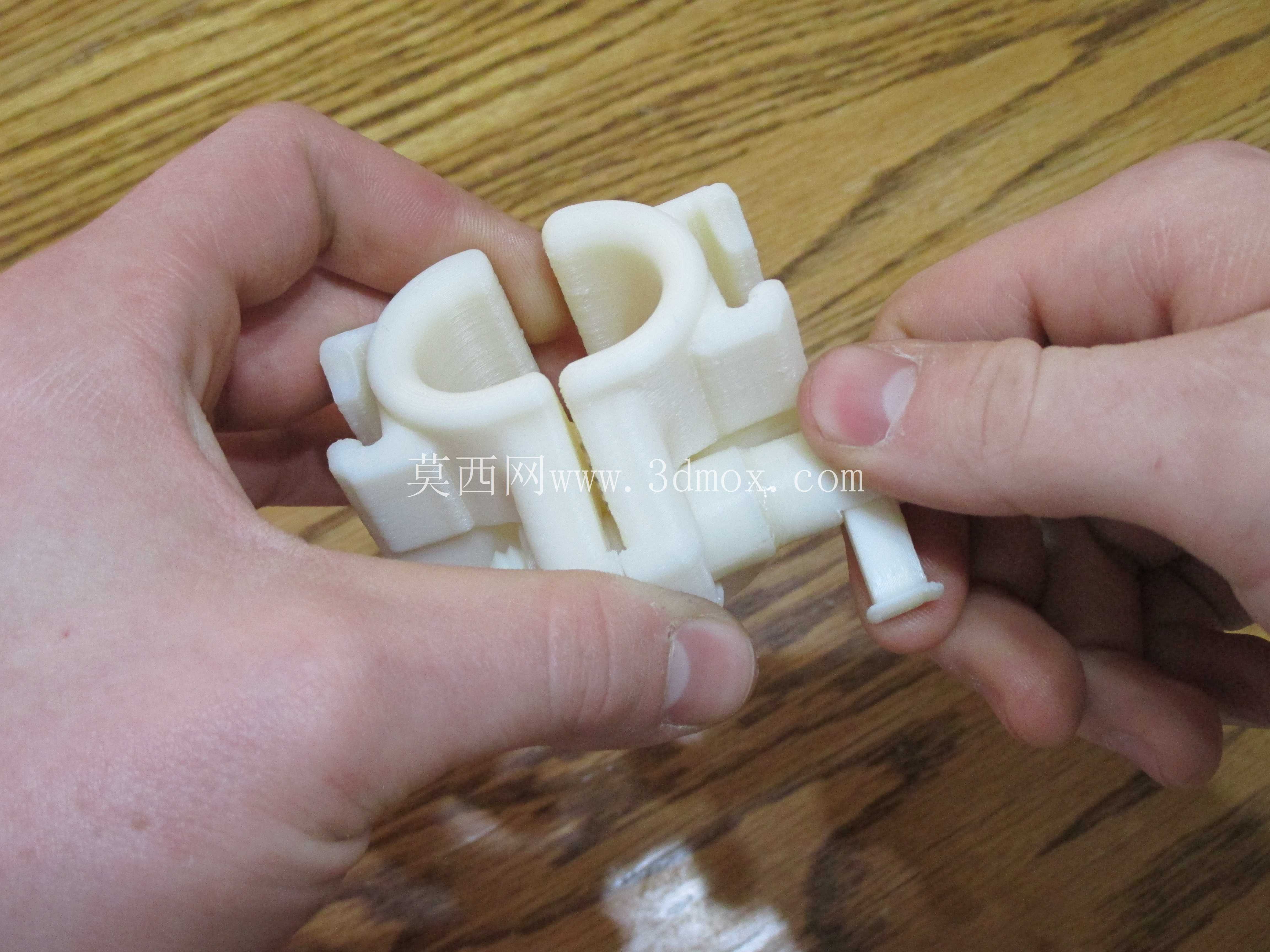

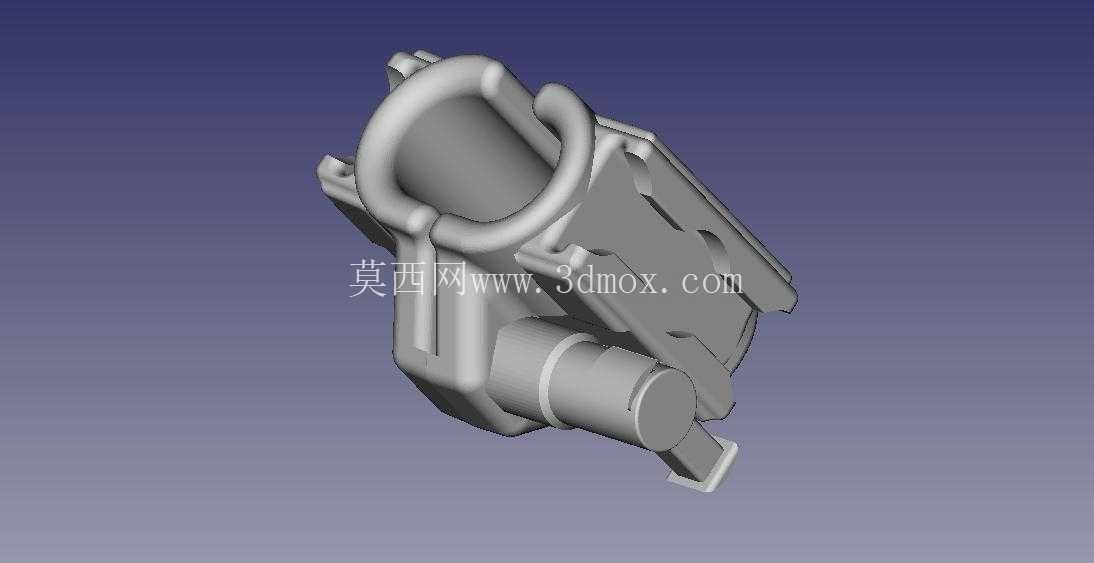

锁紧部件采用带滑动T形手柄的螺栓结构，区别于传统需要额外工具拧紧的六角螺栓，这个T形手柄可以在螺栓轴上滑动，拧紧作业时操作人员无需借助扳手，直接扳动T形手柄即可施加足够的锁紧力矩；当需要打开钳口时，只需松开螺栓后将T形手柄扳动到与钳口开合方向一致的位置，两个半爪即可绕连接位置顺畅向后弯曲打开，无需完全拆下螺栓即可完成夹具的装拆操作，大幅缩短了高空、失重环境下的作业时间。更细节的设计在于，T形手柄的转动与滑动行程经过严格限位，当螺栓拧紧到额定预紧力位置时，T形手柄的末端会停留在安装导轨区域的上方，不会伸入导轨的滑动槽内，既不会干扰夹具沿导轨的位置调整，也不会因为手柄突出到夹持区域外侧，勾挂作业人员的安全绳或设备管线，规避了舱外作业的钩挂风险。

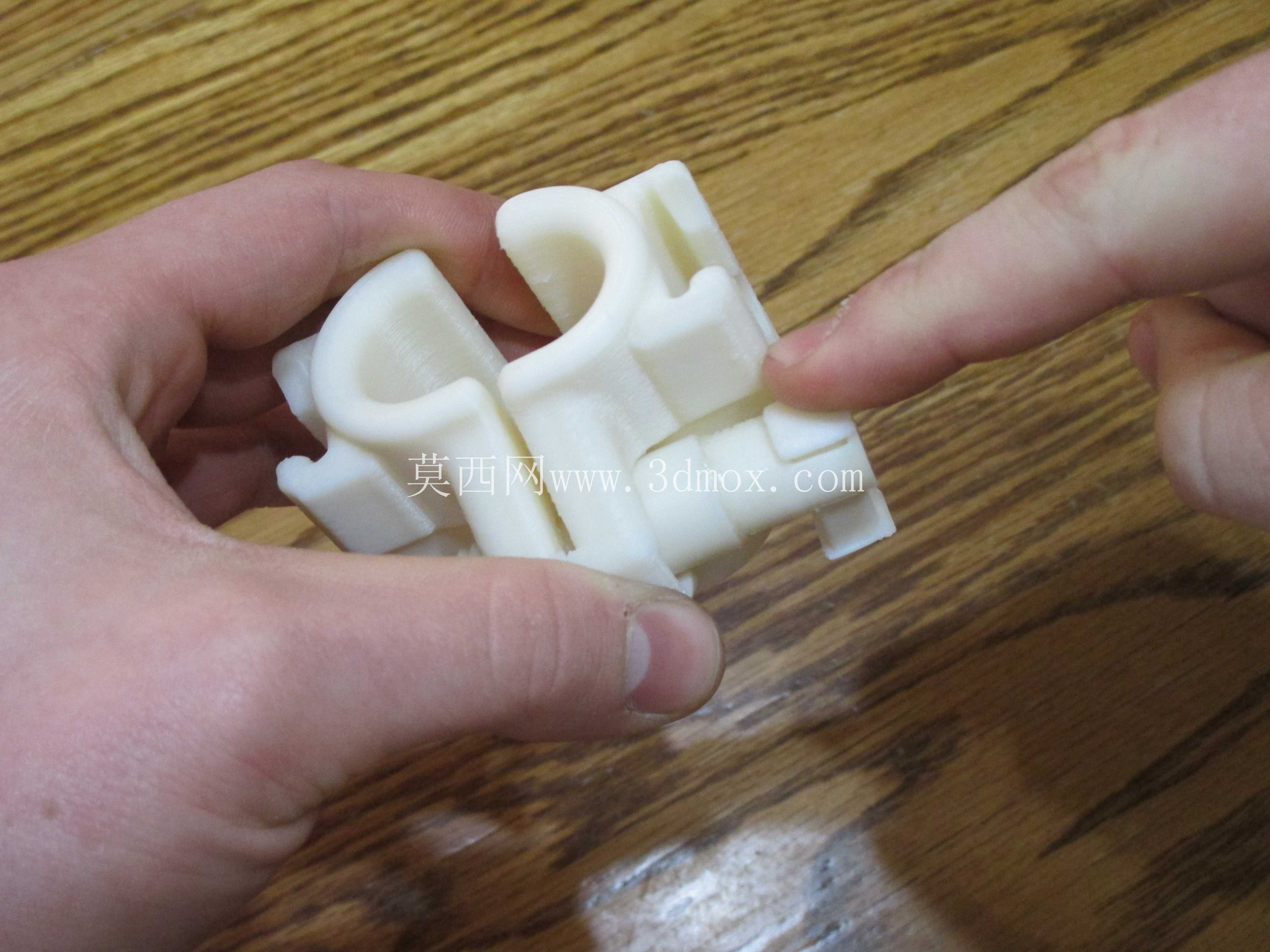

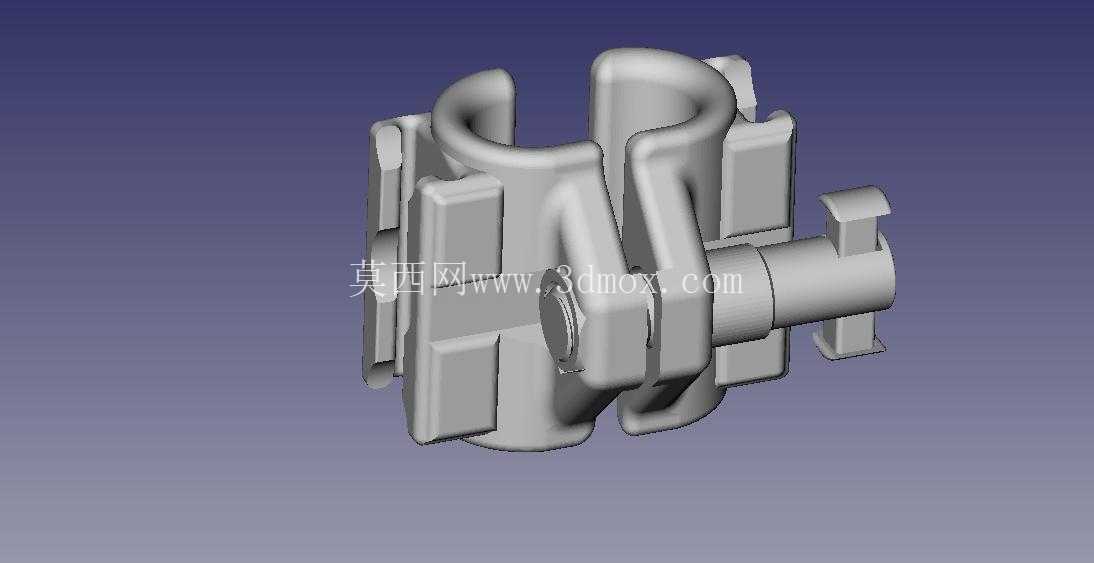

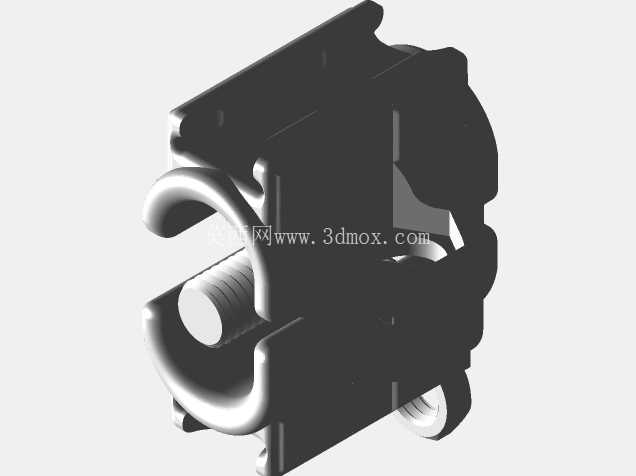

从安装边界与尺寸适配来看，这款夹具的钳口两侧集成了与标准安装导轨匹配的导向槽，导向槽的截面尺寸与航天常用的梯形安装导轨完全适配，安装时只需将两个钳口的导向槽对准导轨滑入到指定位置，再拧紧锁紧螺栓即可完成固定，无需额外的定位销或连接附件。钳口的夹持面做了圆弧适配设计，可夹持直径在25mm到35mm之间的圆管状扶手或杆件，夹持面的粗糙度控制在Ra1.6到Ra3.2之间，既保证足够的摩擦阻力，又不会刮伤被夹持杆件的表面阳极氧化层。整个夹具的外部轮廓做了全圆角处理，所有棱边的圆角半径不小于2mm，避免在操作过程中划伤作业人员的航天服手套或舱内线缆外层。钳口开合的最大角度设计为28度，既可以保证足够的开口量方便套入被夹持杆件，又不会因为开合角度过大导致两个半爪从连接销位置脱出，提升了操作的容错率。

从结构强度校核的角度，这款夹具的钳口主体采用一体化铸造成型后再做局部机加工的工艺，材料选用高强度铝合金，在保证整体重量控制在300g以内的前提下，单个夹具的侧向承重能力可以达到1200N，完全满足作业人员借力时的载荷要求，也能承受航天发射过程中的振动冲击载荷。连接销与锁紧螺栓采用不锈钢材质，避免不同金属接触产生的电化学腐蚀，适配太空环境下的温度交变与真空使用要求。整个夹具没有多余的弹性零件或易损件，所有活动部件的配合间隙控制在0.1mm到0.2mm之间，既保证活动顺畅，又不会因为间隙过大在振动环境下产生松动异响。
